Linha Automática de Encaixe por Indução

Ⅱ. O que pode ser montado por encaixe retrátil?

O ajuste retrátil é particularmente útil quando um componente deve ser montado sobre outro com um ajuste interferente. Relacionamentos de montagem típicos incluem:

Ⅲ. Como funciona o encaixe retrátil por indução

Um ajuste por contração começa com uma interferência dimensional intencional entre dois componentes correspondentes. Em vez de forçar as peças em suas dimensões originais, o componente externo é aquecido de modo que seu furo se expanda temporariamente. Os componentes são então montados enquanto existe espaço suficiente. À medida que a parte aquecida esfria, ele se contrai em torno do componente correspondente e restaura a interferência projetada.

Este é um princípio de união mecânica padrão. Curso de manufatura do MIT descreve um ajuste por contração como o aquecimento de um corpo para que ele se expanda, colocando-o sobre o outro componente, e depois deixando esfriar. Para entender como o campo eletromagnético gera esse calor no nível do componente, leia o nosso guia sobre como funciona o aquecimento por indução.

A temperatura necessária é, portanto, não é um parâmetro de máquina fixo. Depende das dimensões da peça, expansão térmica de materiais, interferência, folga de montagem necessária e limites de processo.

Ⅳ. Por que usar aquecimento por indução para a etapa de montagem?

O aquecimento por indução gera calor em material eletricamente condutor através de um campo eletromagnético alternado. Os EUA. Departamento de Energia descreve o aquecimento por indução industrial como o uso de corrente elétrica para criar um campo magnético que aquece materiais condutores.

Para encaixe encolhido, isso torna possível concentre o processo de aquecimento no componente que precisa se expandir em vez de tratar o conjunto completo como uma massa aquecida. Comparado com fornos a gás ou aquecimento por resistência, a indução fornece energia diretamente para a superfície da peça onde a expansão precisa acontecer.

O objetivo não é simplesmente aquecer a peça o mais rápido possível. A peça deve atingir a condição de montagem exigida sem criar uma diferença desnecessária de temperatura ou atrasar a transferência para a estação de montagem.

Ⅴ. Do aquecimento à montagem — como a linha é configurada

Uma linha de produção é construída em torno da sequência exigida pela peça. Cada estação - do componentes do sistema de aquecimento por indução para manuseio e resfriamento de peças — é configurado para combinar com a peça de trabalho. Um projeto típico pode incluir:

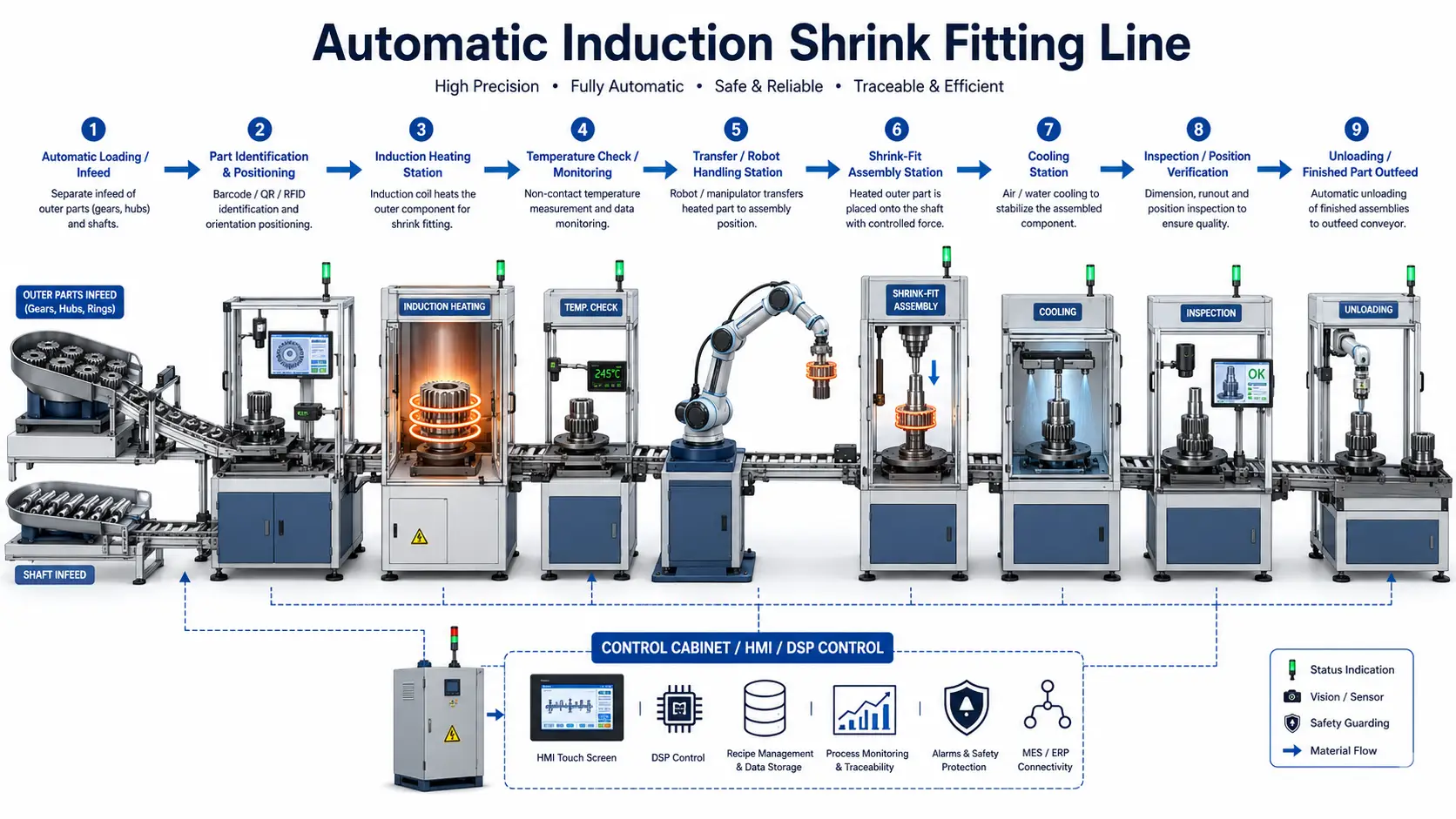

Carregamento → Posicionamento → Aquecimento por indução → Confirmação de temperatura → Transferência → Conjunto de ajuste retrátil → Confirmação de posição → Resfriamento → Descarregamento

A sequência exata depende da peça de trabalho. Algumas aplicações requerem apenas aquecimento e inserção automática; outros podem exigir orientação, transferência controlada, prensagem auxiliar, detecção de posição ou resfriamento adicional antes da liberação.

Ⅵ. Aquecimento Multiestações para Produção Automática

Uma única estação de aquecimento nem sempre é o arranjo mais adequado para uma linha de produção.

Para aplicações multiestações, a plataforma de aquecimento por indução inclui tempo compartilhado, configurações multifrequenciais com múltiplas saídas de carga. Estações individuais podem usar diferentes configurações de potência e frequência e podem ser combinadas com diferentes bobinas de indução para diferentes peças de trabalho ou processos de aquecimento. O gerador de aquecimento por indução a seleção determina com que flexibilidade a energia pode ser alocada entre as estações.

Isto é útil quando uma linha contém várias posições de aquecimento, lida com diferentes variantes de peças, ou precisa da sequência de aquecimento coordenada com outras operações de montagem.

Não deveria, no entanto, ser assumido que cada linha precisa de múltiplas saídas. O número de estações é selecionado a partir do ciclo necessário, mistura de peças e arranjo de linhas.

Ⅶ. Conversão de energia IGBT e controle digital DSP

A seção de aquecimento por indução usa Conversão de energia IGBT com controle digital DSP. Para uma comparação detalhada de plataformas de controle digital, veja o nosso guia sobre fontes de alimentação de aquecimento por indução digital.

O papel do controle digital é mais importante do que os próprios nomes dos componentes: a fonte de alimentação deve seguir a receita de aquecimento de forma consistente e trocar informações operacionais com o resto da linha. O controle DSP fornece aquisição em tempo real de:

A mesma plataforma pode se comunicar com equipamentos de controle centralizado, permitindo que a estação de aquecimento se torne parte de uma rede mais ampla de controle de linha de produção.

Onde necessário, o controle de aquecimento também pode ser configurado em torno de corrente constante, operação com potência constante ou temperatura controlada, dependendo da fonte de alimentação selecionada e do pacote de controle de temperatura.

Ⅷ. O controle de temperatura é importante antes da reunião das peças

Para encaixe encolhido, a variável útil do processo não é simplesmente o tempo de aquecimento do aquecedor.

O componente aquecido precisa de expansão dimensional suficiente para montagem, e essa expansão depende tanto do material quanto de sua temperatura. Pouca folga térmica pode dificultar a montagem; o aquecimento excessivo pode ser desnecessário ou inadequado para o componente. A mesma sensibilidade à temperatura se aplica a processos relacionados como normalização e recozimento por indução, onde o controle térmico preciso define o resultado metalúrgico.

É por isso que a medição da temperatura deve ser considerada em conjunto com o ajuste da potência de indução. Dependendo da aplicação, o sistema pode usar termopar ou outro feedback de temperatura adequado, com controle de circuito fechado configurado em torno do processo de produção. As configurações disponíveis incluem controle duplo de circuito fechado de potência e temperatura, curvas de temperatura e alarmes de temperatura alta/baixa ou tempo de aquecimento.

O tipo real do sensor e o método de controle devem ser escolhidos após a peça de trabalho e a posição de aquecimento serem conhecidas.

IX.. Receitas de Processo, Alarmes e registros de produção

Para produtos recorrentes, os operadores não deveriam ter que reconstruir a configuração de aquecimento da memória sempre que um lote retorna. Com a configuração de monitoramento correspondente, parâmetros de aquecimento podem ser armazenados e revisados ​​juntamente com registros operacionais.

As funções disponíveis incluem tensão em tempo real, exibição de corrente e potência, curvas de aquecimento, alarmes de parâmetros superiores/inferiores, registros históricos, informações do operador e dados do lote de produção. Estas funções fazem parte de uma plataforma opcional de monitoramento de energia e devem ser especificadas quando a rastreabilidade do processo for necessária.

Para uma linha de ajuste por contração automatizada, esses dados respondem a questões práticas de produção:

Ⅹ. O indutor e as ferramentas são projetados em torno da peça

Uma linha de produção universal não significa uma bobina de indução universal. A forma do componente, posição do furo, área de aquecimento disponível, a geometria circundante e a distribuição de temperatura necessária afetam o projeto do indutor. Para uma visão detalhada de como a geometria da bobina molda o padrão de aquecimento, veja o nosso guia sobre como funcionam as bobinas de indução.

As formas de indutores disponíveis para trabalhos de montagem e aquecimento incluem tipo de abertura, tipo de quadro, quadro de raio ajustável, cinto, arranjos de aquecimento planos e flexíveis. Para uma linha de ajuste automático por contração, a bobina final e o acessório são selecionados em torno da peça real e do método de automação.

O manuseio de peças merece a mesma atenção. Uma engrenagem, rotor e acoplamento podem usar encaixe retrátil, mas sua orientação, pontos emocionantes, a distância de transferência e o movimento de montagem podem ser bem diferentes.

XI.. Os dados de ajuste e peça vêm antes da seleção da máquina

O sistema de aquecimento não pode ser selecionado apenas a partir do diâmetro externo. Uma proposta técnica útil começa com a relação entre os componentes correspondentes.

Se as dimensões correspondentes forem especificadas usando um sistema padrão de limites e ajustes, fornecer a designação de tolerância real é preferível a descrever a conexão apenas como “ajuste apertado.” ISO 286 define o sistema de tolerâncias, desvios e ajustes para recursos de tamanho linear. Sempre que possível, envie o desenho real e exigência de interferência, não apenas o diâmetro nominal do eixo.

Ⅻ. Configuração Técnica

Porque uma linha de ajuste por contração automática é específica da peça de trabalho, publicar uma potência ou faixa de temperatura universal arbitrária seria enganoso. Uma configuração de projeto pode ser definida em torno dos seguintes itens:

Modelos específicos de fonte de alimentação e dimensões mecânicas devem ser confirmados após a avaliação da peça e do ciclo de produção.

ⅩⅢ. Aplicações típicas de ajuste por contração

A aplicação deve sempre ser avaliada a partir da adequação real, material e geometria, em vez de apenas o nome do componente.

Montagem engrenagem-eixo

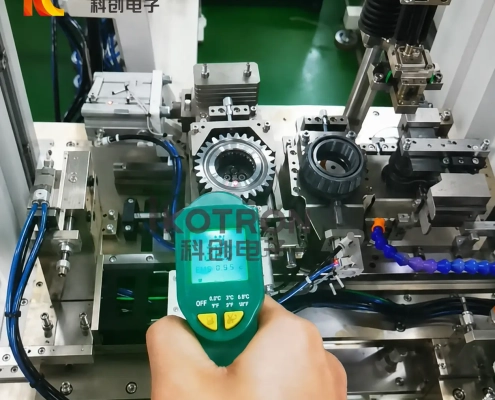

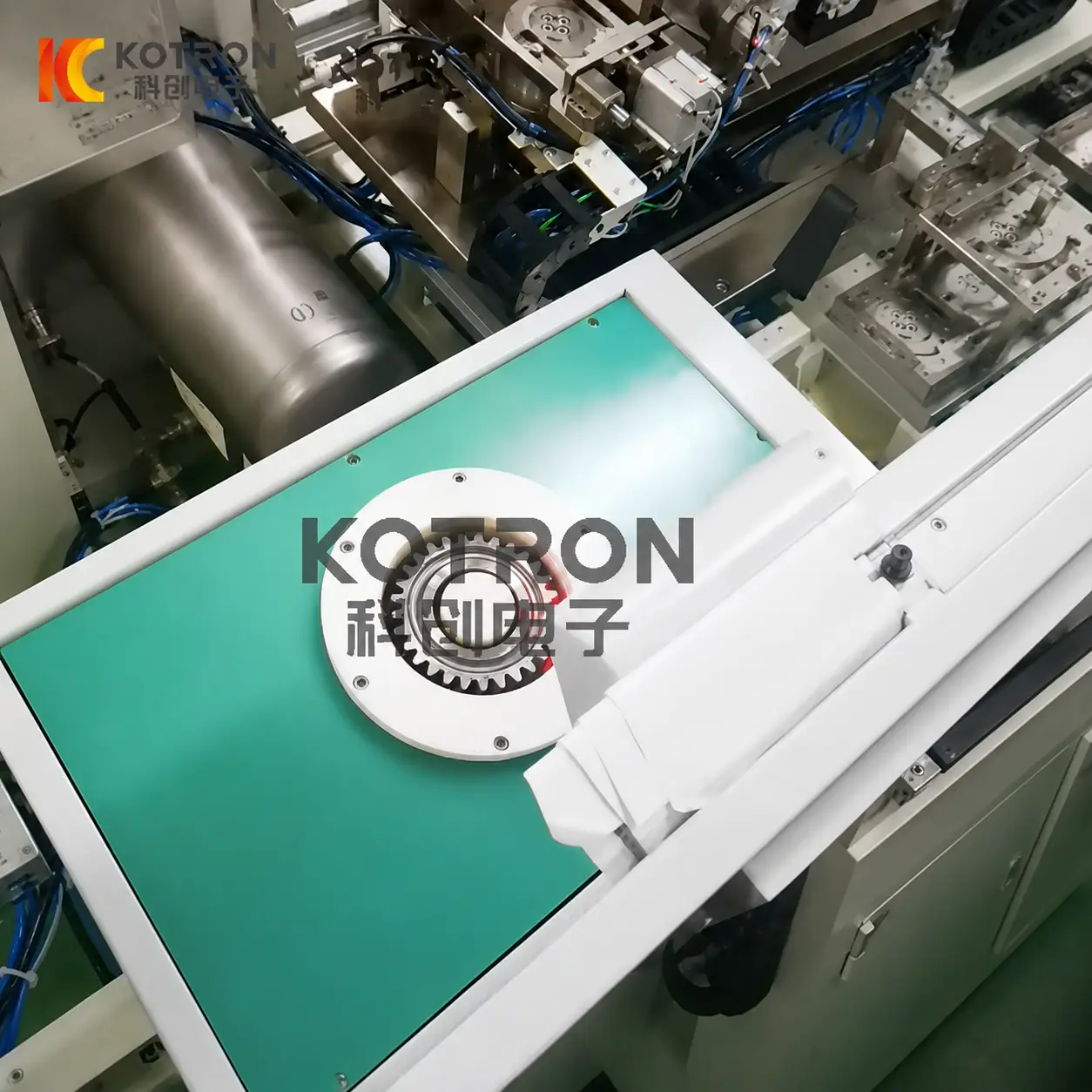

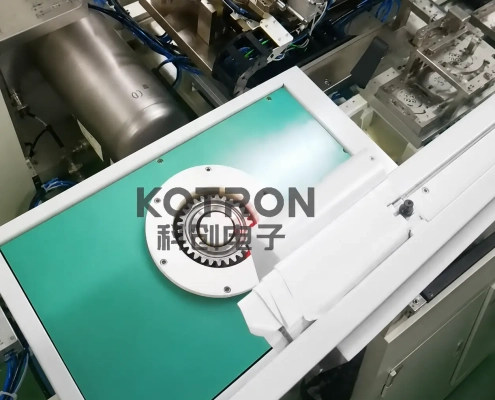

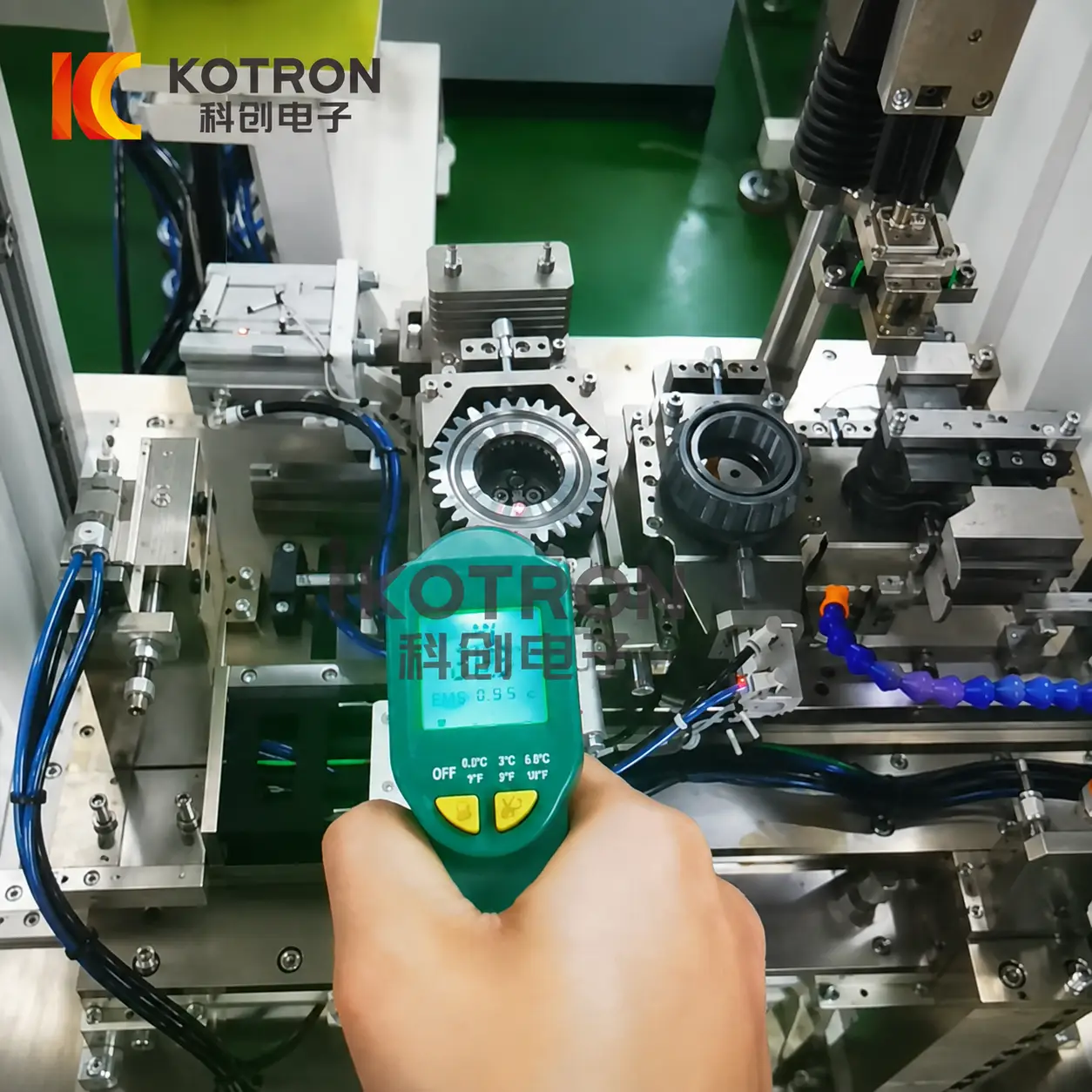

Uma engrenagem é aquecida para aumentar a folga do furo, transferido para a posição de montagem e montado no eixo. Este é o aplicativo mostrado no vídeo de produção desta página. Engrenagens para transmissões, trens de força e caixas de engrenagens industriais estão entre os candidatos mais comuns ao ajuste por contração – o ajuste por interferência transmite torque sem chavetas ou estrias quando projetado corretamente. Para uma visão mais ampla do aquecimento por indução nos componentes do trem de força, consulte o nosso guia do comprador de peças automotivas.

ⅩⅣ. Quando uma linha automática faz sentido

Uma linha automática de ajuste por encolhimento é mais útil quando o processo é repetido com frequência suficiente para aquecimento, transferência e montagem a serem coordenadas como uma sequência de produção.

Os motivos típicos para mudar de um aquecedor independente para uma linha incluem:

Para montagem de manutenção ocasional ou desmontagem em campo, um sistema de aquecimento por indução independente pode ser mais apropriado do que uma linha automática completa. Aquecedores portáteis de indução e sistemas arrefecidos a ar estão disponíveis para trabalhos de adaptação e desmontagem em campo - esses sistemas têm uma finalidade diferente do produto de linha de produção automatizada nesta página.

ⅩⅤ. Perguntas frequentes

ⅩⅥ. Envie-nos as duas peças correspondentes

Uma proposta útil de ajuste por contração começa com ambos os lados da montagem. Por favor, forneça:

A partir desses detalhes, a estação de aquecimento por indução, potência e frequência, indutor, método de controle de temperatura, mecanismo de transferência e sequência de montagem podem ser avaliados juntos.
