콘크리트 펌프 파이프 유도 경화 기계

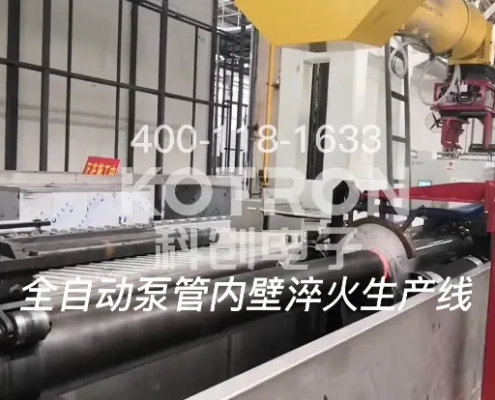

비디오는 직선형 콘크리트 펌프 파이프를 사용하여 작동하는 실제 생산 라인을 보여줍니다..

파이프는 길이를 따라 지지됩니다., 작업 영역을 통해 이동하고 경화 중에 회전. 내부 표면에서 가열이 발생합니다., 선택한 공정 프로그램에 따라 물 분무 담금질이 이어집니다..

펌프 파이프 등 길고 속이 빈 작업물용, 정지된 기계 사진보다 주행 라인에서 작업 순서를 더 쉽게 이해할 수 있습니다..

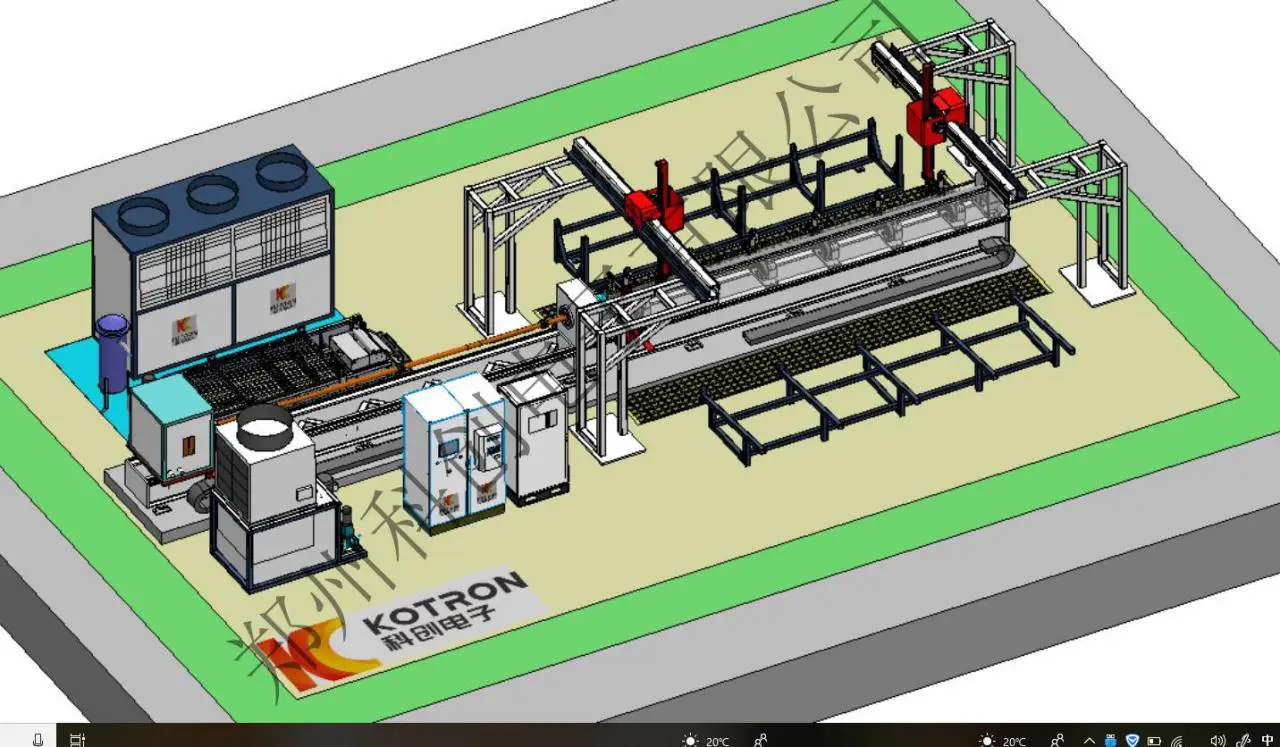

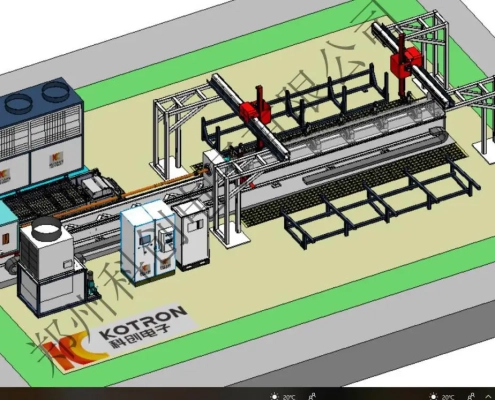

이 라인은 펌프 파이프의 형상을 중심으로 구성됩니다..

샤프트나 기어 경화와는 다르게, 가열 부하는 길고 속이 빈 공작물 내부에서 작동합니다.. 인덕터, 파이프 지지대, 회전 시스템, 따라서 축 이동과 물 분사 배열이 하나의 프로세스로 구성됩니다..

이 프로젝트에 공급된 기계에는 최대 스트로크 3300 mm 직선 파이프 가공용입니다..

파이프 크기, 새로운 라인을 구성하기 전에 벽 두께와 필요한 경화 공정을 검토해야 합니다..

직선 파이프 운동은 고출력 서보 모터에 의해 구동됩니다..

가열 중, 파이프는 가변 주파수 모터에 의해 회전되고 길이를 따라 여러 롤러에 의해 지지됩니다.. 이 프로젝트에 지정된 회전 범위는 다음과 같습니다. 20-100r/분.

이 프로젝트에는 다음도 포함됩니다. 내부 구멍 가열 부하 이동 플랫폼 난방 장치의 일부로.

안정적인 지원이 중요합니다 3 m급 공작물. 파이프는 필요한 작업 위치를 잃지 않고 경화 공정을 통해 회전하고 이동해야 합니다..

펌프 파이프 사양이 다르면 가열 설정도 다를 수 있습니다..

DSP 전원 공급 장치는 선택한 프로세스에 따라 디지털 전원 조정을 지원합니다.. 기계 제어 시스템을 통해 다양한 공작물 모델의 가열 출력을 설정할 수 있습니다..

중앙 제어 센터는 프로그램 전환 중에 수동 개입 없이 다양한 경화 프로그램 간에 전환할 수 있습니다..

물 분사 냉각도 같은 방식으로 제어됩니다.. 기존의 다른 파이프 모델을 선택한 경우, 해당 가열 및 담금질 순서는 제어 시스템에서 호출할 수 있습니다..

이 배열은 여러 펌프 파이프 모델이 동일한 라인에서 생산될 때 유용합니다..

이 프로젝트에 사용된 가열원은 XZZ-250SCN DSP 디지털 유도 가열 전원 공급 장치.

정격 출력은 250 kW, 작동 빈도는 다음과 같습니다. 5–20 kHz. 전원은 다음에서 조정 가능합니다. 1% 부터 100%, 프로젝트 사양은 다음과 같은 전력 제어 정확도를 제공합니다. ±0.2%.

DSP 적응형 주파수 추적이 전원 공급 장치에 사용됩니다.. 내부 작동과 원격 작동 간 제어 전환 가능.

작동을 위한 산업용 터치스크린과 버튼이 제공됩니다., ~와 함께 RS485 기계 제어 시스템과의 연결에 사용 가능한 통신.

이러한 기능을 통해 유도 전원 공급 장치는 독립적인 가열 장치가 아닌 생산 라인의 일부로 작동할 수 있습니다..

담금질 코일에는 내부 물 분사 장치가 포함되어 있습니다..

따라서 가열과 냉각은 동일한 생산 순서 내에서 수행됩니다., 선택한 공작물 프로그램에 따라 스프레이 공정이 제어됩니다..

이 프로젝트에는 별도의 냉각 유체 회로가 포함되어 있습니다., 산업용 냉각기, 판형 열교환기 및 스테인리스 물탱크.

냉각 장치는 유도 장비와 담금질 공정 모두에 사용됩니다..

이번 프로젝트에 사용된 3m 직관의 경우, 지정된 프로세스 요구 사항은:

6 분/개, 적재 및 하역을 포함하여.

이 수치는 제공된 프로젝트에 속하며 모든 펌프 파이프에 대한 고정된 생산율로 취급되어서는 안 됩니다..

실제 사이클 시간은 작업물과 해당 파이프에 사용되는 경화 공정에 따라 다릅니다..

생산계획을 위해, 파이프 치수와 필요한 출력이 함께 제공되어야 합니다..

프로젝트 구성에는 난방에 필요한 주요 장비가 포함됩니다., 움직임, 담금질 및 냉각:

— XZZ-250SCN DSP 디지털 유도 가열 전원 공급 장치

— 유도 가열 부하

— 주 및 보조 공진 케이블

— 담금질 유도 코일

— KCZG-WS-3000 직선 파이프용 유도 담금질 기계

— 내부 구멍 가열 부하 이동 플랫폼

— KCLD-20 산업용 냉각기

— 판형 열교환기

— 스테인레스 스틸 물탱크

— 냉각 유체 순환 시스템

— 중앙 기계 제어

유도 전원 공급 장치는 라인의 일부입니다.. 기계적 취급, 담금질 및 냉각은 완전한 프로젝트로 구성됩니다..

이 프로젝트에는 다음도 포함됩니다. 2 m³ 스테인리스 스틸 보조 물탱크 1.5 kW 워터 펌프.

이 사양은 특정 생산 라인 구성을 설명합니다.. 전력, 다른 프로젝트의 툴링 및 기계적 치수는 실제 펌프 파이프에서 확인되어야 합니다..

새로운 콘크리트 펌프 파이프 유도 경화 라인은 공작물부터 시작해야 합니다..

제공해주세요:

여러 파이프 크기가 ​​동일한 라인에서 실행되는 경우, 모든 주요 사양을 함께 보내주세요.

파이프 데이터는 유도 코일을 평가하는 데 사용됩니다., 난방 설정, 기계 여행, 지원 준비 및 프로세스 프로그램.

콘크리트 펌프 파이프 경화 프로젝트를 평가하는 가장 빠른 방법은 파이프 자체부터 시작하는 것입니다..

우리에게 그림을 보내, 치수, 재료, 경화 요구 사항 및 생산 목표. 여러 파이프 모델이 동일한 라인을 공유하는 경우, 같은 문의에 포함시키세요.

이 정보에서, 유도력, 코일, 기계적 배열, 담금질 시스템과 제어 프로그램을 함께 평가할 수 있습니다..
