Macchina per la tempra a induzione dei cammi

Ⅰ. Indurimento del lobo della camma in funzione

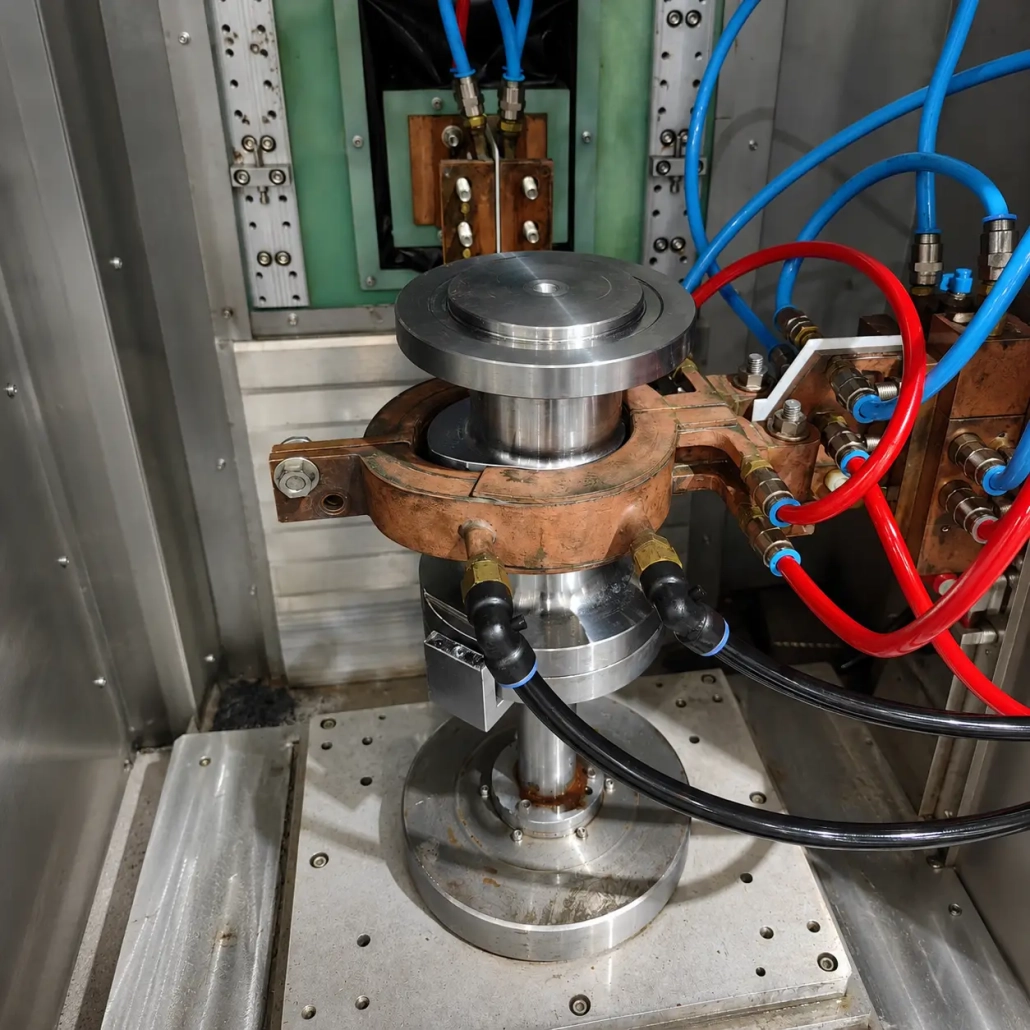

Il singolo lobo della camma è posizionato all'interno di una bobina di induzione dedicata e riscaldato lungo la superficie di lavoro richiesta.

L'esatta sequenza di riscaldamento dipende dalla geometria del lobo, requisiti di materiale e indurimento. L'apparecchio, l'induttore e la disposizione di spegnimento sono progettati come un unico processo anziché selezionati separatamente.

Ciò è particolarmente importante per le parti profilate dove la distanza tra la superficie del pezzo e la bobina di induzione varia attorno al perimetro.

Ⅱ. Perché i lobi delle camme necessitano di un induttore profilato

Un lobo della camma non è un pezzo circolare.

Il suo profilo include il naso della camma, fianchi e regione del cerchio base, e il raggio cambia continuamente attorno alla superficie di lavoro.

A causa di questo profilo mutevole, cambia anche lo spazio di accoppiamento tra la superficie della camma e l'induttore. Una bobina di induzione circolare convenzionale quindi non è sempre adatta.

L'induttore deve seguire la geometria del pezzo abbastanza da vicino per controllare il modello di riscaldamento attorno alla superficie richiesta.

È possibile sviluppare un induttore a lobo di camma personalizzato:

— Profilo della camma

— Distanza tra bobina e pezzo

— Area indurita richiesta

— Spazio disponibile attorno all'apparecchiatura

— Sistema di riscaldamento e spegnimento

La forma della bobina viene quindi determinata dal pezzo reale e non solo dal diametro esterno nominale.

Ⅲ. Configurazione personalizzata della bobina e dell'indurimento

La bobina di induzione è solo una parte della configurazione di tempra del lobo della camma.

Inoltre, il pezzo deve essere posizionato in modo coerente rispetto all'induttore. Per lobi delle camme separati, il foro e le facce laterali possono essere utilizzati come riferimenti durante lo sviluppo dell'attrezzatura, a seconda della geometria effettiva della parte.

La zona di riscaldamento dovrebbe corrispondere alla superficie di lavoro che richiede l'indurimento. Le aree che non necessitano di trattamento non dovrebbero essere semplicemente riscaldate perché vicine alla batteria.

Per questa ragione, sviluppiamo l'induttore e l'attrezzatura attorno al disegno della parte effettiva e ai requisiti della zona indurita.

Profili di camma diversi possono richiedere attrezzature diverse anche quando le dimensioni complessive della parte sono simili.

Ⅳ. Configurazione della macchina

Può includere un sistema di tempra a induzione del lobo della camma:

La disposizione meccanica viene selezionata in base a come viene caricato il lobo della camma, posizionato, riscaldato e rimosso.

Per esigenze di produzione più elevate, anche la movimentazione e la disposizione delle postazioni possono essere sviluppate in funzione del ciclo produttivo richiesto.

Ⅴ. Cosa determina il processo di indurimento?

Non esiste un'unica impostazione di potenza, frequenza o design della bobina adatto a ogni lobo della camma. È necessario considerare insieme diverse condizioni del pezzo.

Una proposta tecnicamente utile parte quindi dal pezzo e dalla sua esigenza di trattamento termico, non solo dalla potenza della macchina.

Ⅵ. Inviaci il tuo disegno del lobo della camma

Per un progetto di tempra del lobo della camma, per favore fornisci:

Se possibile, segnare direttamente sul disegno la zona indurita richiesta.

Da queste informazioni, possiamo valutare il bobina a induzione, supporto, processo di riscaldamento, disposizione di tempra e configurazione della macchina insieme.

Questa pagina si concentra su pezzi separati del lobo della camma. Se il tuo pezzo è un albero a camme completo con i lobi già integrati o assemblati sull'albero, vedere il nostro Macchina per Tempra a Induzione degli Alberi a Camme Invece.

Domande frequenti

Fare clic su una domanda per espandere la risposta.

Questa macchina è per lobi di camma separati o alberi a camme completi?

Questa pagina copre i pezzi separati del lobo della camma. Se i lobi sono già integrati o assemblati su un albero completo, vedere il nostro Macchina per Tempra a Induzione degli Alberi a Camme.

Perché non è possibile utilizzare una bobina circolare standard?

Il lobo di una camma ha un profilo in continua evoluzione: il naso della camma, fianchi e regione del cerchio base. Lo spazio di accoppiamento tra il pezzo e la bobina cambia attorno al perimetro, quindi una bobina circolare non può seguire la geometria. Un induttore profilato è sviluppato per corrispondere al profilo effettivo del lobo.

Cosa devo fornire per una proposta tecnica?

Il disegno del lobo della camma (con l'area indurita richiesta contrassegnata, se possibile), materiale e grado, profilo esterno e dimensioni, diametro del foro, larghezza del pezzo, durezza target, profondità effettiva del caso e velocità di produzione richiesta.

Come viene posizionato il lobo della camma separato durante il riscaldamento?

Il foro e le facce laterali possono essere utilizzati come superfici di riferimento durante lo sviluppo dell'attrezzatura, quindi il pezzo è posizionato in modo coerente rispetto all'induttore. L'approccio esatto dipende dalla geometria effettiva della parte.

Un induttore può gestire diversi profili di camma?

Non sempre. Profili di camma diversi possono richiedere attrezzature diverse anche quando le dimensioni complessive sono simili, perché la forma della bobina è determinata dal pezzo reale e non solo dal diametro esterno nominale.
