التصلب بالحث مقابل. الكربنة: كيفية اختيار العملية الصحيحة

يمكن إنتاج سطح صلب ذو قلب أكثر صلابة من خلال أكثر من طريق للمعالجة الحرارية. تم وضع علامة على الرسم “تصلب السطح” لا, في حد ذاته, أخبرك ما إذا كان يجب كربنة الجزء أو تصلبه بالحث.

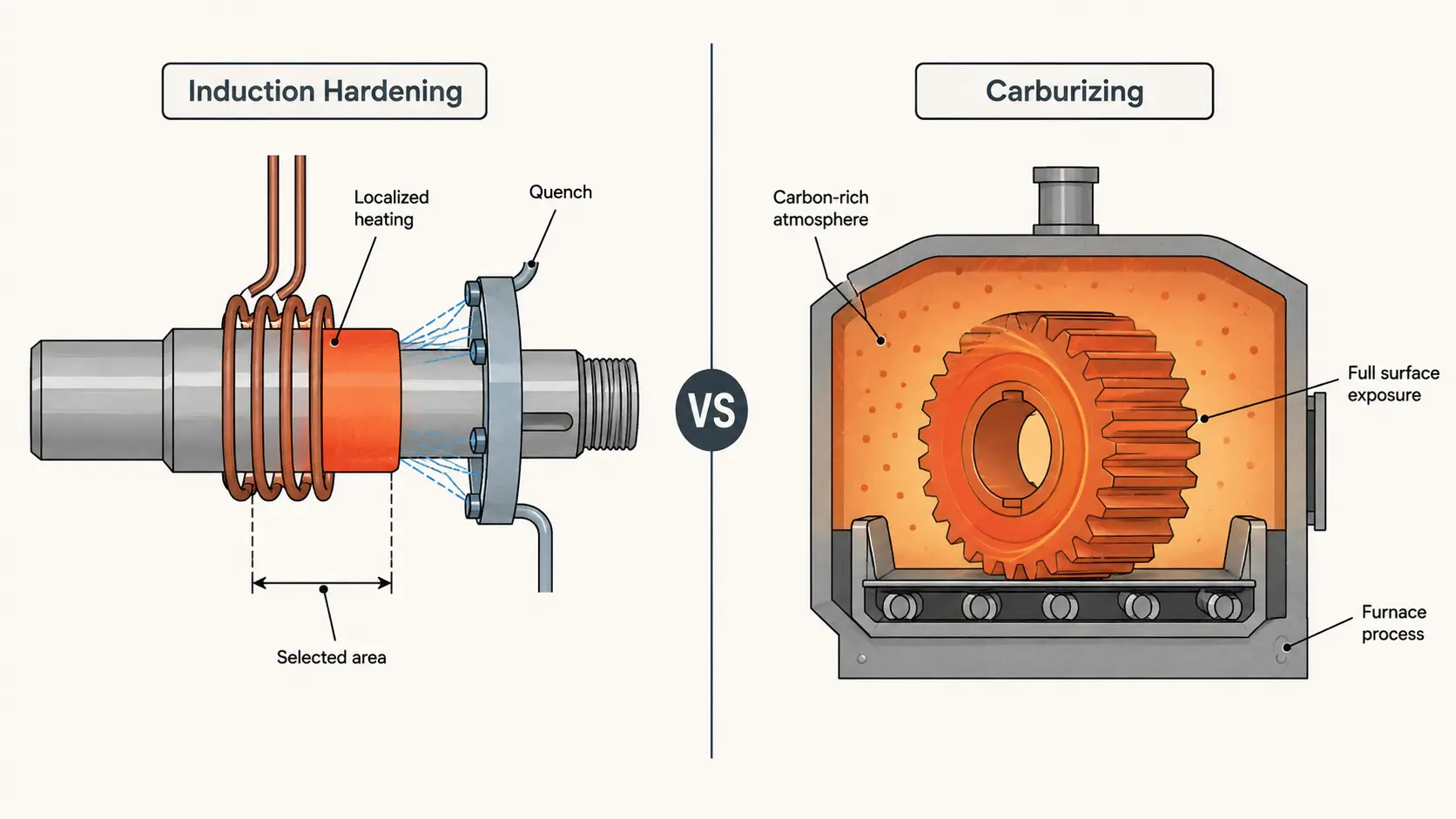

يمكن للعمليتين أن تخدما أهداف تصميم مماثلة, لكنهم يصلون إلى هناك بشكل مختلف. تعمل الكربنة على تغيير محتوى الكربون بالقرب من السطح قبل التصلب. يعتمد التصلب بالحث على الكربون وقابلية التصلب الموجودة بالفعل في الفولاذ, تسخين مناطق مختارة ثم إخمادها.

هذا الاختلاف يؤثر على اختيار المادة, هندسة المنطقة المقواة, التحريف, تدفق الإنتاج والمعدات. لعمود, تروس, دبوس أو مكون نقل الحركة, السؤال المفيد ليس “أي عملية أفضل?” ولكن “أي عملية تناسب هذا الجزء?”

كيف تعمل الكربنة	كيف يختلف التصلب بالحث الكهربائي
اختيار المواد	المنطقة المقواة & حجم الجزء
التحريف	حجم الإنتاج
ماذا عن التروس?	قائمة التحقق للاختيار

1. “التصلب السطحي” لا يعني الكربنة فقط

المصطلحات يمكن أن تكون مربكة. الكربنة هي عملية تصلب الحالة, ولكنها ليست الطريقة الوحيدة لإنتاج سطح صلب ونواة أكثر صلابة. تتم مناقشة التصلب بالحث عادةً على أنه عملية تصلب سطحي أو معالجة حرارية موضعية لأنها تصلب الفولاذ الموجود دون إضافة الكربون عمدًا إلى السطح.

لأعمال الاختيار, إن التمييز المعدني مهم أكثر من الملصق. نظرة عامة لشركة ASM International حول تصلب الأسطح يناقش تصلب الاحثاث بالتردد والكاربورايز كطرق مختلفة مع متطلبات المواد والعمليات المختلفة.

2. كيف ينتج الكاربورايز الحالة المتصلبة

الكاربورايز عملية ثيرموكيميائية. يتم الاحتفاظ بمكون من الفولاذ في درجة حرارة مرتفعة في بيئة غنية بالكربون بحيث يمكن أن ينتشر الكربون إلى سطح المكون. يتم تصلب الطبقة المثرية بالكربون بعد ذلك, عادة بالبرودة, بينما يحتفظ النواة ذات الكربون المنخفض بتركيبة مختلفة من الخصائص.

هذا هو السبب في أن الكربنة ترتبط ارتباطًا وثيقًا بالفولاذ الكربنة منخفض الكربون ومنخفض السبائك. ثم يقوم مرجع NIST حول المعالجة الحرارية للحديد والصلب يلاحظ أن الدرجات منخفضة الكربون تستخدم على نطاق واسع في الكربنة, بينما يشيع استخدام الفولاذ متوسط ​​الكربون في الظروف المعالجة بالحرارة. ASM كربنة الغاز يحدد الفصل درجة الحرارة, إمكانات الكربون والوقت كمتغيرات العملية الرئيسية.

عمق الحالة مرتبط بالانتشار. تتطلب الطبقة المكربنة الأعمق عمومًا مزيدًا من وقت الكربنة, على الرغم من درجة الحرارة, يمكن لتكنولوجيا الفرن واستراتيجيات التعزيز/الانتشار أن تغير الدورة.

تكون الكربنة منطقية بشكل خاص عندما يتم تصميم المكون حول فولاذ من درجة الكربنة وتكون العلبة الغنية بالكربون جزءًا من الهيكل المعدني المطلوب. التروس والتروس هي أمثلة مألوفة, لكن متطلبات الرسم والخدمة يجب أن تحدد المسار, وليس اسم الجزء وحده.

3. كيف تختلف عملية تصلب الحث

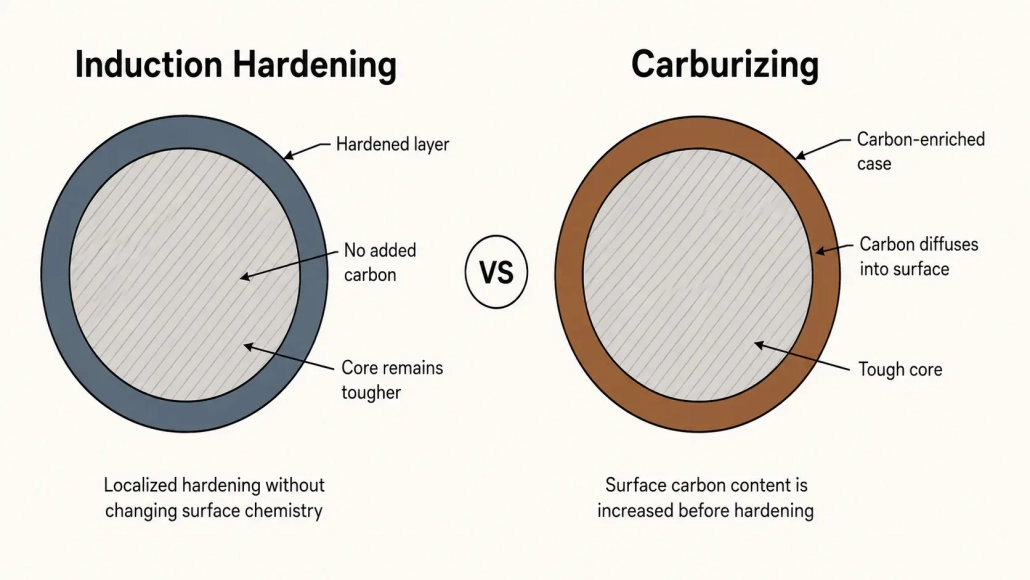

التصلب بالتحريض لا يزيد عادة الكربون السطحي. تسخن لفة التحفيز منطقة مختارة من القطعة; يُنقل المنطقة المطلوبة إلى نطاق الأوستنيت ثم يتم تبريدها لإنتاج الهيكل المتصلب. يصف ASM تحديداً تصليب التحفيز كطريقة لتصليب السطح دون تغيير التركيب الكيميائي لطبقة السطح.

بسبب عدم وجود خطوة الكربوريز, يجب أن يحتوي الفولاذ نفسه على كمية كافية من الكربون ولديه قابلية تصليب كافية للوصول إلى النتيجة المحددة. تلاحظ ASM أن الفولاذ المختار للتصلب بالحث يحتاج إلى محتوى كربون مناسب وسبائك لتوزيع الصلابة المطلوب; يعتبر الفولاذ متوسط ​​الكربون من الخيارات الشائعة.

يمكن أيضًا أن تكون العملية محلية للغاية. يمكن معالجة مجلة المحمل الموجودة على عمود طويل دون تمرير العمود بالكامل خلال دورة الفرن. يمكن أن يكون سطح أسطواني أطول تشديد المسح, مع تحرك منطقة التسخين والتبريد على طول الجزء.

هذا التوطين هو أحد أسباب اعتبار التصلب التحريضي للأعمدة, الدبابيس, البكرات, التروس الخطية والمكونات الكبيرة ذات الأسطح العاملة المحددة.

4. التصلب بالحث مقابل. التسخين الكربوني بنظرة سريعة

الجدول هو أداة الفحص الأولي. هناك تروس مقواة بالحث وأعمدة مكربنة. أسماء المكونات هي قواعد اختيار ضعيفة.

5. اختيار المواد قد يقرر المشكلة قبل أن تفعل الآلة ذلك

إذا كان المكون لا يزال في مرحلة التصميم, يجب النظر في المادة والمعالجة الحرارية معًا.

اختيار فولاذ منخفض الكربون للتكربن لتطوير غلاف صلب غني بالكربون ونواة قوية ليس تلقائيًا مرشحًا جيدًا للتصلب الحثي التقليدي. وعلى العكس, إذا كان الفولاذ متوسط الكربون لديه بالفعل القابلية للتصلب اللازمة للصلابة السطحية المحددة, قد تضيف الكربنة خطوة معدنية لا يتطلبها التصميم.

وبالتالي فإن استبدال الكربنة بالتصلب التحريضي ليس مجرد استبدال للمعدات. درجة المادة, الحالة المطلوبة, قد تحتاج الخصائص الأساسية والرسم إلى المراجعة.

دليل ASM ل اختيار الفولاذ لتصلب القضية يعامل الفولاذ الكربنة والفولاذ للتحريض أو تصلب اللهب كفئات منفصلة لاختيار المواد.

6. غالبًا ما تفضل المنطقة المتصلبة وحجم الجزء الحث

اعتبر أ عمود طويل يحتاج إلى صلابة فقط على محملين اثنين. قد يكون معالجة هذه المناطق بشكل فردي أكثر عملية من إرسال المكون بأكمله عبر عملية الفرن.

تصبح المعالجة بالتعريفي جذابة بشكل خاص عندما تكون المنطقة المتصلبة محددة بوضوح: محمل, سطح الدبوس, المسنن, المسار الدائري أو قسم محدد من مكون كبير. تشير ASM أيضًا إلى أنه يمكن استخدام الحث أو تصلب اللهب عندما تحتاج أسنان التروس إلى صلابة عالية ولكن حجم الجزء أو التكوين لا يفسح المجال لكربنة وتبريد الجزء بأكمله.

هذا لا يعني “جزء كبير = الحث.” انتقالات القطر, يمكن أن تؤدي الأكتاف والوصول المحدود إلى الإخماد إلى تعقيد تصميم الملف ونمط التسخين. وتتمثل الميزة في القدرة على هندسة العملية حول المنطقة التي تحتاج بالفعل إلى العلاج.

للأسطح الأسطوانية الطويلة, قد يكون السؤال التالي هو الموضع الثابت مقابل تصلب المسح. دليلنا على كيفية اختيار نظام التقسية بالتحريض يذهب أبعد من ذلك إلى السلطة, التردد, عمق الحالة ومتطلبات قطعة العمل.

7. التحريف: الحث قد يساعد, ولكنها ليست خالية من التشويه

يمكن أن تؤدي عملية الكربنة ودورة التصلب اللاحقة إلى تغيير الأبعاد, لذلك يجب أخذ التشويه في الاعتبار عند تخطيط العمليات وبدلات التشطيب. تعالج مادة ASM الموجودة على التروس المكربنة تشويه المعالجة الحرارية على وجه التحديد كجزء من تخطيط العملية.

يعمل التصلب بالحث على تسخين حجم محدود من المادة في العديد من التطبيقات ويمكن أن يقدم تحكمًا أدق في تشوه السطح في الأجزاء المناسبة. تذكر جمعية المعدن الأمريكية (ASM) أن التحكم في تشوه السطح أدق من التصلب التقليدي بالكربنة, إلى جانب التدفق في قطعة واحدة والتكرارية, لبعض تطبيقات نقل الحركة في الطائرات.

هذا لا يعني أن الحث لا يسبب تشوهًا. التسخين السريع المحلي, إجهادات التبريد السريع, ملف غير مناسب أو هندسة صعبة قد تؤدي أيضًا إلى تغيرات في الأبعاد أو تشقق السطح. تتطلب كلتا العمليتين التحقق من صحة الجزء الفعلي.

8. حجم الإنتاج لا ينتج فائزًا بسيطًا

التقسية بالمحث الكهربائي تتناسب بشكل طبيعي مع التصنيع الآلي. يمكن وضع القطعة, وتسخينه, تُغمس بسرعة وتُنقل إلى العملية التالية, بينما يمكن لمعدات التحكم الرقمي تنسيق وضعية المسح, سرعة الحركة, الدوران والتبريد السريع. للقضبان المتكررة والأجزاء المشابهة, أ نظام التقسية بالمحث الكهربائي CNC يمكنه إعادة إنتاج حركة وتسلسل تسخين محدد.

لا ينبغي تجاهل التصلب بالكربنة كعملية قديمة مخصصة للدُفعات فقط. تظل الأفران الدفعية والمستمرة هي طرق الإنتاج الراسخة, في حين تم أيضًا تطوير الكربنة منخفضة الضغط من أجل إنتاج عالي التحكم وحتى قطعة واحدة. قامت ASM بنشر أعمال خاصة حول أنظمة الكربنة ذات التدفق الفردي الحقيقي.

يعتمد الاقتصاد على الإنتاجية, مزيج جزء, الحالة المطلوبة, عمليات التشطيب ومعدات المصنع الموجودة. قد تناسب الدفعة الكبيرة المصممة حول مسار الكربنة عملية الفرن بشكل جيد للغاية. قد يندمج خط يحتاج إلى معالجة انتقائية لمناطق محددة بشكل مباشر أكثر مع التسخين بالحث الكهربائي.

9. ماذا عن التروس?

التروس هي أماكن تصبح فيها القواعد البسيطة محفوفة بالمخاطر.

التصلب بالكاربورايز طريقة معروفة للعديد من التروس الفولاذية لأن طبقة غنية بالكربون يمكن تطويرها حول سطح السن مع الحفاظ على الخصائص الأساسية المطلوبة. يُستخدم التصلب بالحث أيضاً للتروس عندما يفضل الحجم, التكوين, طريقة الإنتاج أو نمط التصلب المطلوب المعالجة الانتقائية. تغطي مادة المعالجة الحرارية لمعدات ASM كلاً من الكربنة والتصلب التعريفي بدلاً من التعامل مع أي منهما كإجابة عالمية.

يمكن للتروس الكبيرة أن تقدم المزيد من الخيارات مثل تطويق التصلب, علاج كل سن على حدة واستراتيجيات المسح المختلفة. تستحق هذه القرارات تحليل العمليات الخاصة بها بدلاً من القاعدة التي تنص على أن كل ترس ينتمي إلى طريقة واحدة للمعالجة الحرارية.

10. فحص الاختيار العملي

تحقق من كل عبارة تناسب الجزء الخاص بك وقم بعد الشيكات.

الدرجة 6–8: من المرجح أن المعالجة بالتصلب الحثي هي الأنسب.

الدرجة 3–5: المنطقة الرمادية — اختبر كلا العمليتين على الجزء الفعلي.

الدرجة 0–2: من المرجح أن الكربنة هي الأنسب.

إذا كان الجزء من فولاذ كربوني منخفض للتشحيم ويحتاج إلى غلاف غني بالكربون على الأسطح العاملة المعقدة, قد تكون الكربنة هي الطريق المنطقي. إذا كان الفولاذ يتمتع بالفعل بصلابة كافية وتحتاج المناطق المحددة فقط إلى المعالجة, تصلب الحث يستحق تقييما جديا.

وبين تلك الحالات هناك نطاق واسع حيث يتم الاختبار, المراجعة المعدنية واقتصاديات الإنتاج تقرر الإجابة. إن تغيير مكون موجود من الكربنة إلى التقسية بالحث قد يعني أيضًا مراجعة درجة الفولاذ, مواصفات الصلابة, متطلبات عمق الحالة وتسلسل التشطيب بدلاً من مجرد استبدال جهاز بآخر.

أكثر نقطة انطلاق أمانًا هي رسم قطعة العمل, ليس آلة المعالجة الحرارية. حدد المادة, منطقة التقسية, عمق الحالة, متطلبات الصلابة ومعدل الإنتاج أولاً. ثم اختر العملية والمعدات حول القطعة بدلاً من إجبار القطعة على الانصياع لعملية مفضلة.
