التسخين الحثي لقضبان سبائك التيتانيوم للدلفنة على الساخن

Ⅰ. سبائك التيتانيوم التدفئة التعريفي في العملية

Video: التسخين الحثي متعدد المحطات بتردد متوسط ​​لقضبان سبائك التيتانيوم للدرفلة على الساخن.

يُظهر الفيديو شريطًا معدنيًا طويلًا يدخل إلى المعدات على طول هيكل توجيه فولاذي أزرق.

تم تركيب سلسلة من وحدات التسخين الصفراء على طول خط المعالجة, مع محركات كهربائية زرقاء ومجموعات أسطوانية موضوعة بجانب مسار البار. الخراطيم, ويمكن رؤية التوصيلات الكهربائية والهياكل الداعمة حول المحطات.

يمكن رؤية المناطق الساخنة ذات اللون البرتقالي والأحمر في العديد من فتحات المعدات, يوضح عملية التسخين أثناء التشغيل.

تكوين المشروع

غرض	وصف
الشغل	شريط سبائك التيتانيوم
التطبيق	التسخين قبل الدرفلة على الساخن
طريقة التدفئة	التدفئة الحثية ذات التردد المتوسط
ترتيب التدفئة	محطات تدفئة متعددة بالتسلسل
معالجة المواد	تغذية الشريط الموجه بمجموعات الأسطوانة ومحرك الأقراص
المعدات الداعمة	خزائن كهربائية, ربط الخراطيم والأنابيب

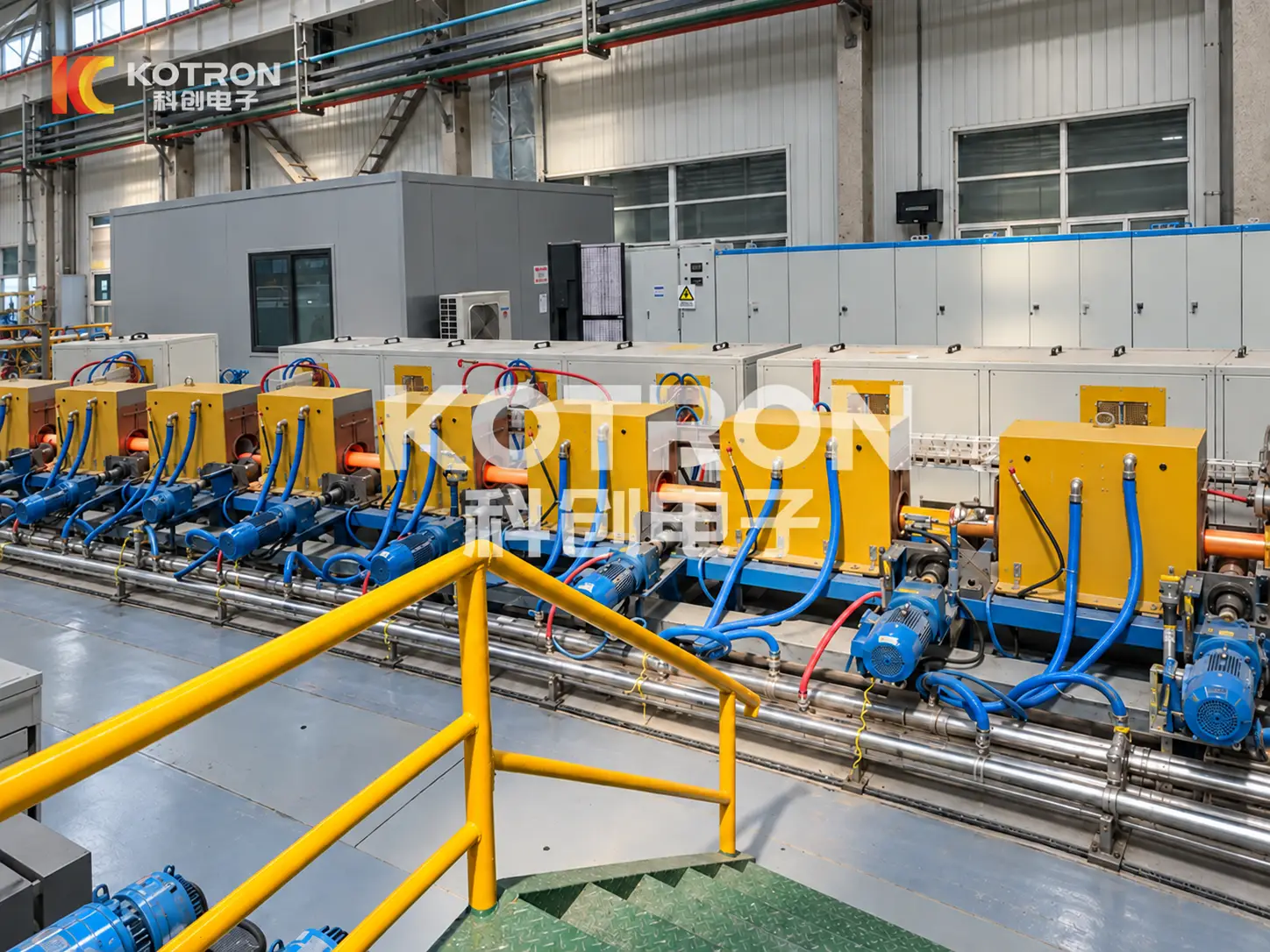

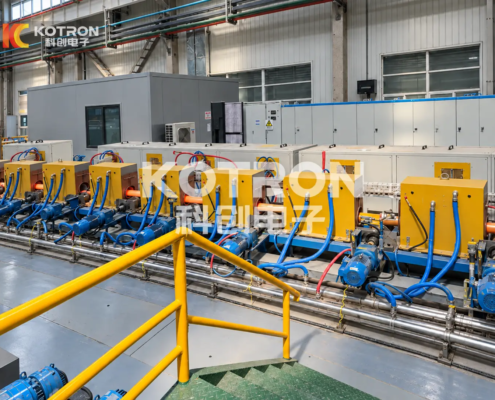

تخطيط الإنتاج	معالجة مستمرة للشريط في الخط

Ⅱ. تسخين متعدد المحطات ومعالجة القضبان المستمرة

تم ترتيب المعدات حول مسار شريطي مستمر, مع أنظمة معالجة ميكانيكية تدعم قطعة العمل أثناء مرورها عبر محطات التسخين.

شريط التغذية والتوجيه

يقترب الشريط من معدات التدفئة من خلال قسم التغذية الموجه. يتم تركيب مجموعات الأسطوانة والآليات التي تعمل بمحرك على طول مسار المعالجة.

للتدفئة التعريفي المستمر, يجب أن يظل الشريط محاذيًا بشكل صحيح أثناء مروره عبر المحاثات. يجب أن يتناسب ترتيب الدليل والقيادة مع قطر قطعة العمل, الطول والحركة المطلوبة مع الحفاظ على الخلوص المناسب داخل معدات التدفئة.

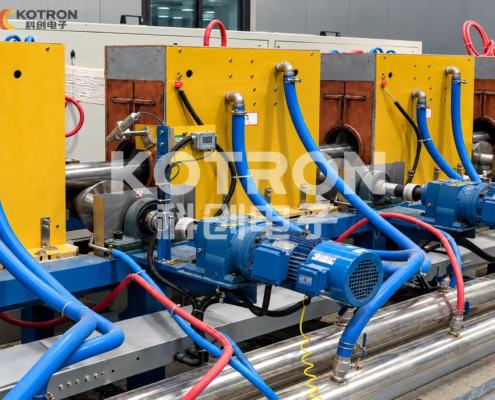

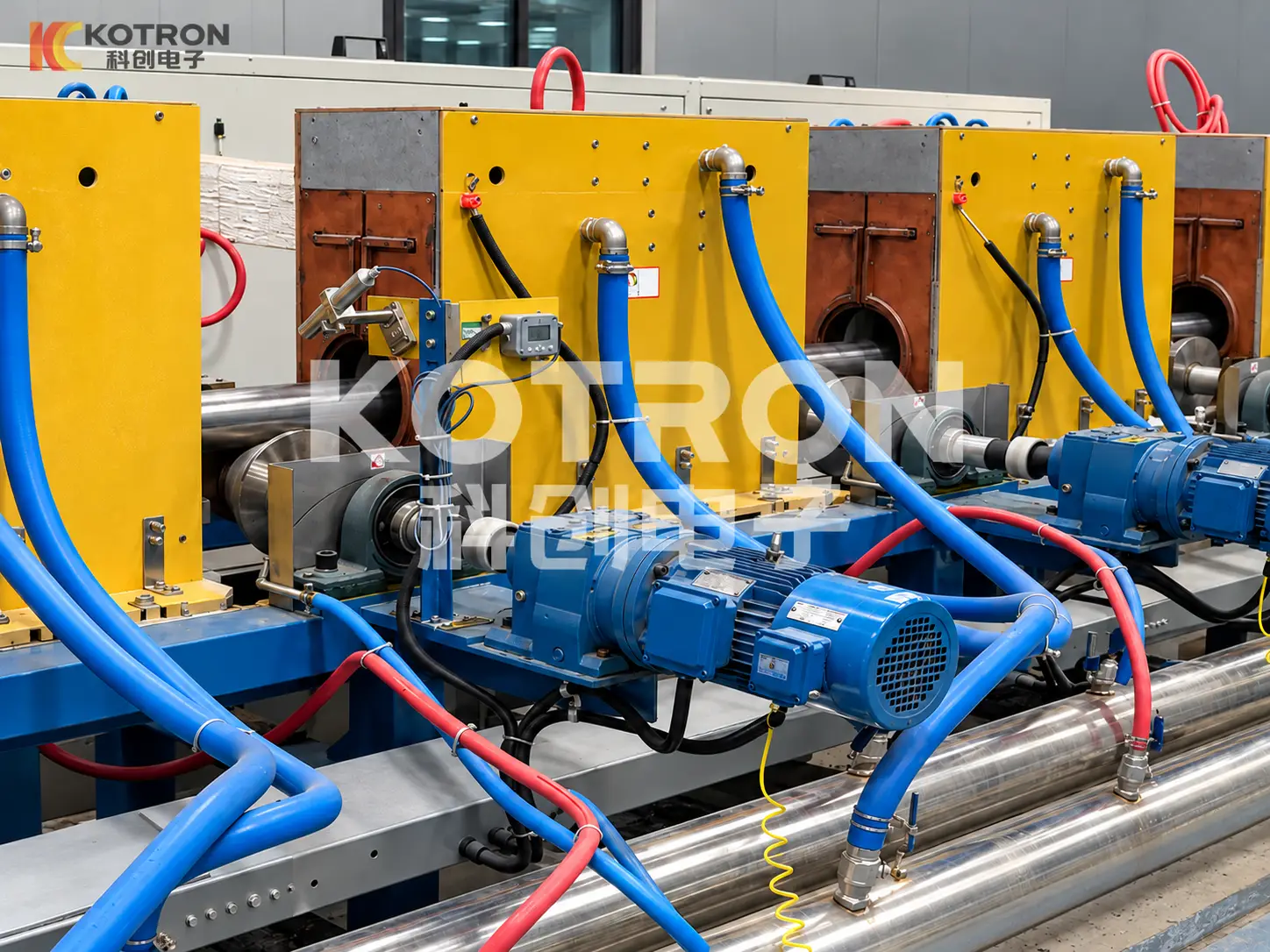

محطات تدفئة متعددة

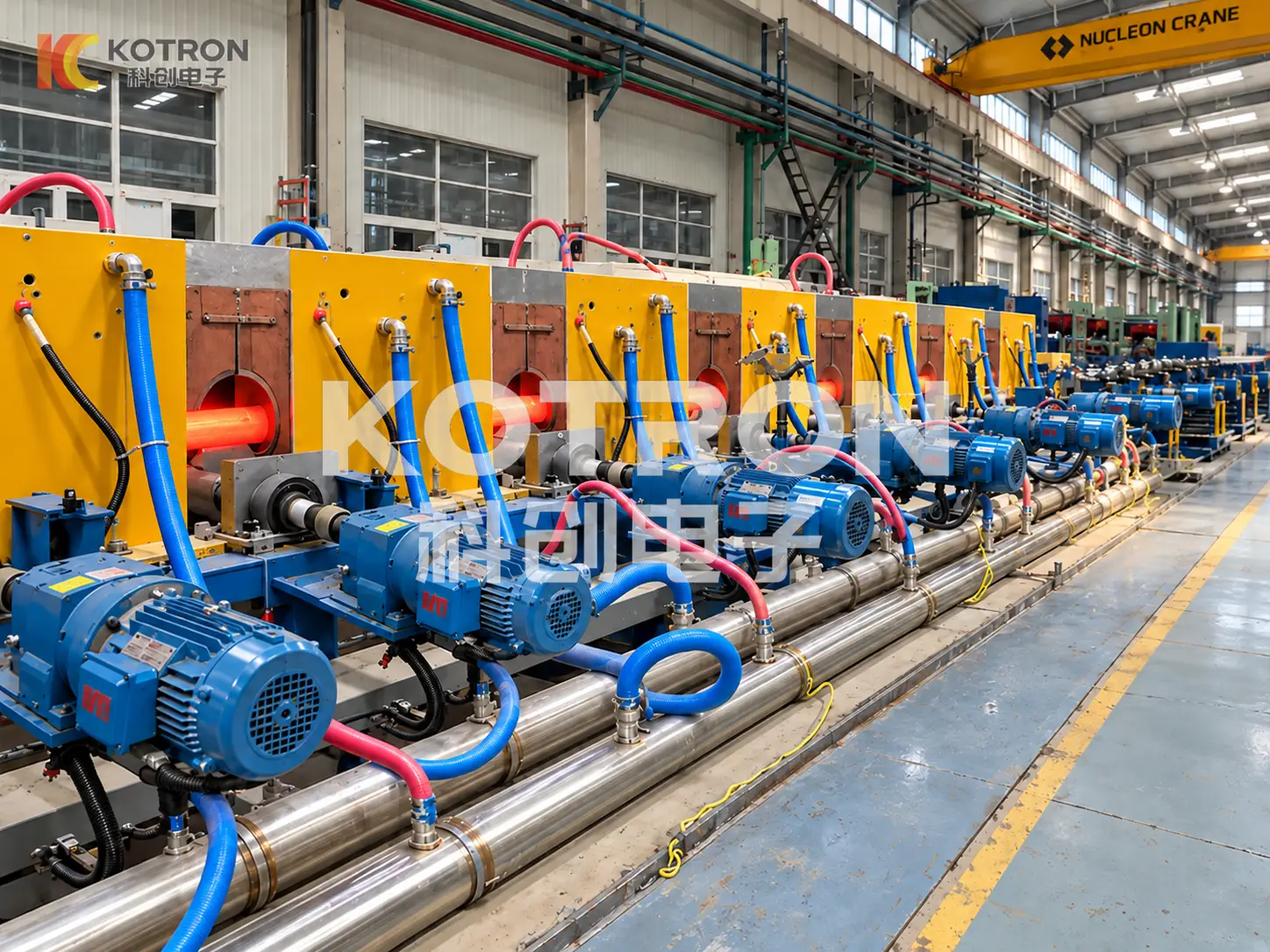

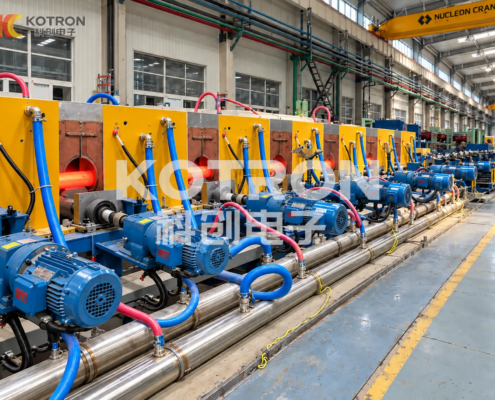

يستخدم الخط الموضح عدة محطات تسخين مغلقة مرتبة على التوالي.

يسمح هذا التصميم بإجراء التسخين عبر مسار معالجة ممتد. عدد المحطات, يتم تحديد طول التسخين الفعال والترتيب الكهربائي من واجب التسخين ومساحة الإنتاج المتاحة.

لأقسام شريط أكبر, يجب أن يأخذ وقت التسخين أيضًا في الاعتبار توصيل الحرارة نحو مركز قطعة العمل. إن درجة حرارة السطح المناسبة وحدها لا تثبت أن القسم بأكمله قد وصل إلى الحالة الحرارية المطلوبة.

التسخين قبل الدرفلة على الساخن

يقوم خط التسخين بتحضير قضبان سبائك التيتانيوم للتشوه اللاحق في أ عملية المتداول.

العلاقة بين قوة التدفئة, تحدد سرعة انتقال الشريط وطول التسخين المدخلات الحرارية أثناء المعالجة المستمرة. يجب أن تكون درجة الحرارة المطلوبة في مصنع الدرفلة أيضًا مسؤولة عن فقدان الحرارة بعد مغادرة الشريط لمحطة التسخين النهائية.

ولذلك يجب أن تكون معدات التدفئة والنقل متوافقة مع عملية الدرفلة بدلاً من اختيارها بشكل مستقل.

Ⅲ. اعتبارات التدفئة لقضبان سبائك التيتانيوم

سبائك التيتانيوم تتطلب ظروف تسخين مناسبة لتكوينها ومتطلبات العمل الساخن. لا يمكن ببساطة نقل إعدادات التشغيل التي تم تطويرها لقضبان الفولاذ الكربوني معالجة سبائك التيتانيوم.

التردد ومن خلال التدفئة

سبائك التيتانيوم الشائعة هي في الأساس غير مغناطيسية, و بهم الخصائص الكهربائية والحرارية تختلف عن تلك الموجودة في الفولاذ الكربوني.

في التدفئة التعريفي, تحفز المجالات المغناطيسية المتناوبة تيارات كهربائية داخل الشريط. يتأثر التوزيع الحالي بالمقاومة الكهربائية للمادة, الخصائص المغناطيسية, تردد التشغيل وقطر الشغل.

تتمتع سبائك التيتانيوم أيضًا بشكل عام بموصلية حرارية منخفضة نسبيًا مقارنة بالعديد من أنواع الفولاذ. لأقسام شريط أكبر, وتحتاج دورة التسخين إلى وقت كاف لتطوير توزيع درجة الحرارة المطلوبة بين السطح والمركز.

درجة حرارة الدرفلة على الساخن

تعتمد درجة حرارة التسخين المناسبة على درجة سبائك التيتانيوم, خصائص مرحلة التحول وعملية المتداول المقصودة.

لا ينبغي تطبيق نطاق درجة حرارة واحد على كل سبائك التيتانيوم. يجب تحديد ظروف التسخين من مواصفات المواد ومتطلبات التشوه النهائية.

حالة السطح

يمكن أن تتفاعل سبائك التيتانيوم مع الأكسجين والنيتروجين أثناء التعرض لدرجات الحرارة العالية. الإفراط في تلوث السطح, بما في ذلك تخصيب الأكسجين, قد يؤثر سلبا على المواد المعالجة.

درجة حرارة التسخين, ولذلك ينبغي أخذ وقت التعرض وبيئة التشغيل في الاعتبار عند تطوير العملية. يتم اختيار تدابير حماية السطح عند الحاجة إلى السبائك وظروف الإنتاج.

Ⅳ. معدات التدفئة التعريفي Kechuang وخيارات إمدادات الطاقة

توفر شركة Kechuang إمدادات طاقة التسخين التعريفي والمعدات المرتبطة بها لتسخين القضبان الصناعية.

للمعالجة المستمرة لسبائك التيتانيوم, يجمع تصميم النظام بين الإمداد الكهربائي, المحاثات, آليات التعامل مع القضبان وضوابط الإنتاج المطلوبة.

تكوين المعدات

المكون	وظيفة
مزود الطاقة بالحث	يوفر خرجًا كهربائيًا مطابقًا لمتطلبات التدفئة
محطات التدفئة والمحاثات	قم بإنشاء ترتيب التدفئة على طول مسار البار
معدات التغذية والتوجيه	يدعم ويضع الشريط المتحرك
جمعيات محرك الميكانيكية	توفير حركة الشغل المطلوبة
معدات التبريد	يدعم احتياجات التبريد للمحاثات والمعدات الكهربائية المرتبطة بها
التحكم في العملية	ينسق إعدادات التدفئة وتشغيل الخط

إمدادات الطاقة التعريفية من سلسلة XZG

تشتمل مراجع المعدات الداخلية لشركة Kechuang على نماذج سلسلة XZG التالية لتطبيقات التسخين بالحث الصناعي.

نموذج	الطاقة القصوى المدرجة	نطاق التردد المرجعي
XZG-80SCZ	80 كيلوواط	1-50 كيلو هرتز
XZG-100SCZ	100 كيلوواط	1-50 كيلو هرتز
XZG-120SCZ	120 كيلوواط	1-50 كيلو هرتز
XZG-160SCZ	160 كيلوواط	1-50 كيلو هرتز

هذه المواصفات مأخوذة من وثائق مصدر الطاقة الداخلية لشركة Kechuang ويتم توفيرها كمراجع للمعدات. وهي ليست المواصفات المؤكدة لخط تسخين سبائك التيتانيوم الموضح في الفيديو. يجب التحقق من مواصفات الطراز الحالي ونطاقات التشغيل المناسبة أثناء الاختيار.

اختيار مصدر الطاقة لقضبان التيتانيوم يعتمد على خصائص السبائك, قطر الشريط, درجة الحرارة المطلوبة, طول التسخين وسرعة المعالجة. قد يتطلب التثبيت الكامل ترتيبًا كهربائيًا مختلفًا عن الطرازات الفردية المذكورة أعلاه.

التحكم الرقمي وتكامل الخط

تصف مراجع معدات Kechuang خيارات إمدادات الطاقة الرقمية ذات الطاقة الثابتة, أوضاع التحكم الحالية الثابتة ودرجة الحرارة.

يتم اختيار ترتيب التحكم المناسب لعملية التسخين. يتطلب التشغيل المعتمد على درجة الحرارة معدات قياس وتغذية راجعة مناسبة, بينما يتطلب الإنتاج المستمر أيضًا التنسيق بين مخرجات التسخين وحركة الشريط.

للتكامل مع معدات المتداول, يجب أن يأخذ تخطيط الخط في الاعتبار مواضع الدخول والخروج من الشريط, نقل المواد, مساحة التثبيت المتاحة ودرجة الحرارة المطلوبة في مرحلة المعالجة التالية.

Ⅴ. ناقش مشروع تسخين قضبان سبائك التيتانيوم

توفر Kechuang معدات التسخين التعريفي والحلول المخصصة لمعالجة القضبان المعدنية المستمرة, بما في ذلك تطبيقات التسخين المرتبطة بالدرفلة على الساخن.

للتقييم الفني الأولي, يرجى تقديم:

•درجة سبائك التيتانيوم

•قطر الشريط وطوله

•درجة حرارة التدفئة المطلوبة, إذا تم تحديدها

•كمية الإنتاج أو سرعة الخط المستهدف

•معدات الدرفلة الحالية أو متطلبات خط الإنتاج, إن أمكن

رسومات الشغل, الصور الفوتوغرافية أو تخطيط خط الإنتاج مفيدة أيضًا.

بهذه التفاصيل, يمكننا مراجعة إمدادات الطاقة التعريفي, ترتيب محطة التدفئة, المحاثات المخصصة ومتطلبات التعامل مع الشريط لتطبيقك.
