Gia nhiệt cảm ứng cho thép dụng cụ: Hướng dẫn quy trình thực tế

Gia nhiệt cảm ứng cho thép dụng cụ là lựa chọn thực tế khi các nhà sản xuất cần nhanh chóng, kiểm soát, gia nhiệt cục bộ để làm cứng, ủ mềm, lắp ghép co ngót, hàn bạnh, hoặc làm nóng trước các linh kiện dụng cụ hợp kim cao.

Thép dụng cụ không dễ chịu vật liệu. hàm lượng carbon, các nguyên tố hợp kim, cấu trúc cacbua, và khả năng thấm cứng đòi hỏi kiểm soát quy trình chặt chẽ. Một hệ thống cảm ứng được thiết kế đúng cách cải thiện khả năng lặp lại và rút ngắn thời gian chu trình — nhưng nguồn điện, tần số, cuộn dây, phương pháp tôi luyện, và kiểm soát nhiệt độ phải phù hợp với từng loại thép và yêu cầu sản xuất cụ thể. Bài viết này trình bày các yếu tố quan trọng, cùng với dữ liệu tham khảo cụ thể cho các loại thép dụng cụ phổ biến nhất.

1.Tại sao thép dụng cụ cần được gia nhiệt cảm ứng cẩn thận

Thép dụng cụ được thiết kế để chống mài mòn, biến dạng, nhiệt, và va đập. Chính những đặc tính này khiến thép dụng cụ khó nhiệt luyện hơn so với thép carbon thấp hoặc thép hợp kim đơn giản.

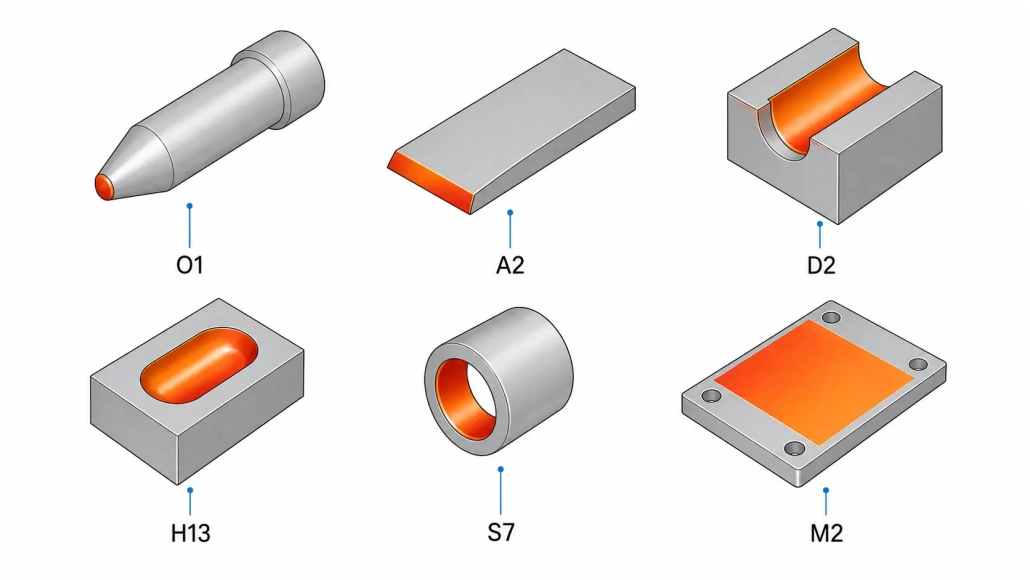

Các loại thép như O1, A2, D2, H13, M2, và S7 phản ứng khác nhau với việc nung và làm nguội. Một số loại yêu cầu kiểm soát nhiệt độ austenit hóa chặt chẽ—H13 nhắm đến 1020–1050°C, D2 nằm ở mức 980–1020°C, và M2 đòi hỏi một phạm vi hẹp hơn xung quanh 1190–1230°C. Các loại khác nhạy cảm với nứt rạn, austenit lưu lại, mất cacbon, hoặc biến dạng. Bảng dưới đây tóm tắt các thông số chính cho sáu loại thép dụng cụ phổ biến.

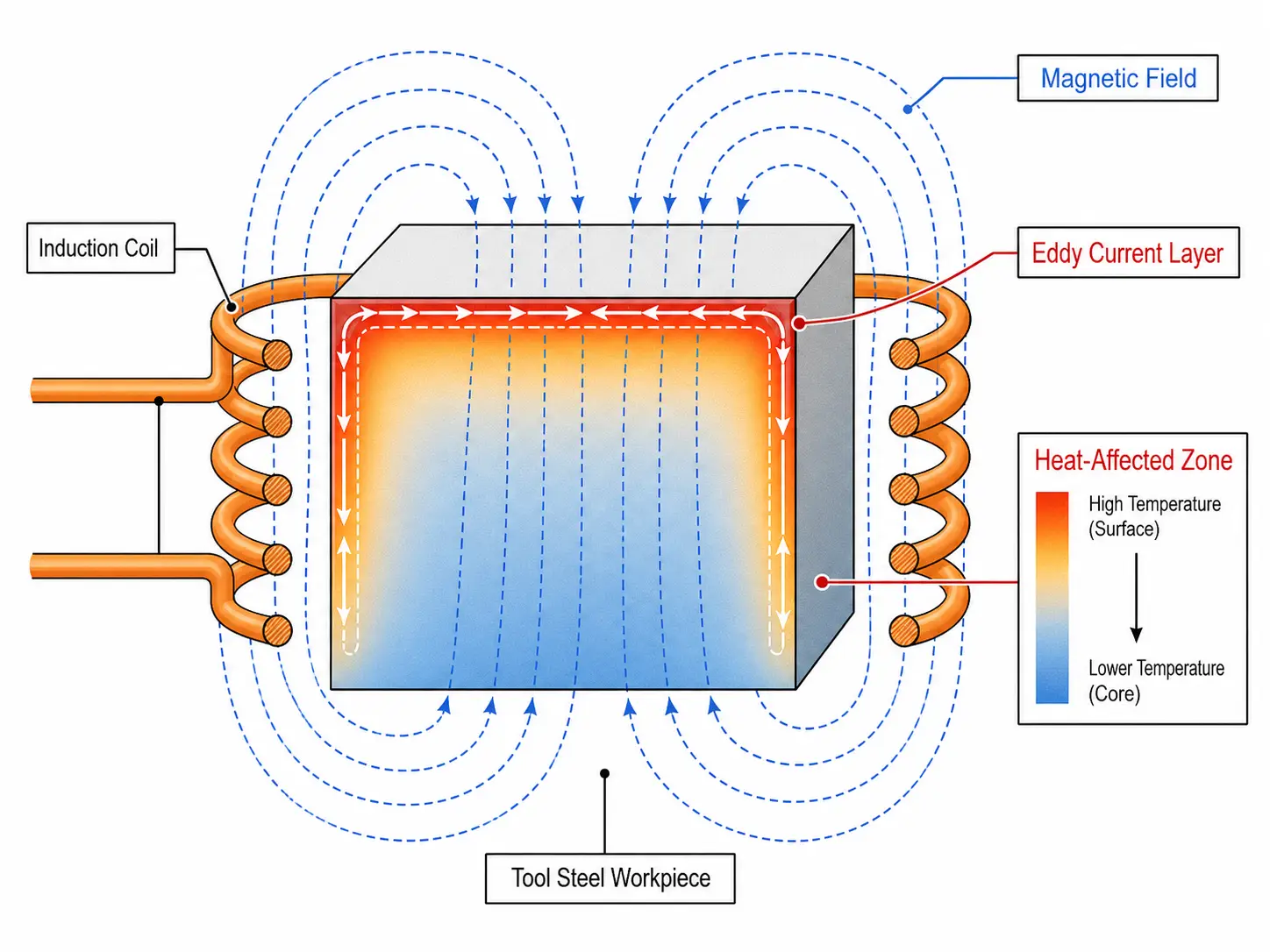

Gia nhiệt cảm ứng truyền nhiệt trực tiếp vào phôi thông qua năng lượng điện từ—nhanh chóng, cục bộ, và có thể kiểm soát được. Đối với nhiều ứng dụng thép công cụ, đó là một lợi thế rõ ràng so với sưởi ấm bằng lò khi chỉ cần xử lý một khu vực cụ thể.

Nhưng cảm ứng không loại bỏ các yêu cầu luyện kim. Quá trình vẫn yêu cầu tốc độ gia nhiệt chính xác, nhiệt độ mục tiêu, thời gian ở nhiệt độ, phương pháp làm mát, và xử lý sau nhiệt. Đối với các nguyên tắc cơ bản, xem cách hoạt động của gia nhiệt cảm ứng. Để biết vật liệu hợp kim cao hoạt động khác nhau như thế nào dưới tác dụng cảm ứng, hướng dẫn của chúng tôi về hợp kim titan và siêu hợp kim bao gồm những thách thức song song.

2.Nơi mà gia nhiệt cảm ứng cho thép dụng cụ thường được sử dụng

Gia nhiệt cảm ứng vượt trội khi quy trình được hưởng lợi từ tốc độ, có thể lặp lại, nhiệt cục bộ—và nơi gia nhiệt lò quá chậm hoặc quá không chính xác. Các ứng dụng thép công cụ phổ biến bao gồm:

1. Làm cứng cục bộ các cạnh cắt, cú đấm, chết, và bề mặt mòn. Cảm ứng chỉ làm cứng vùng làm việc trong khi phần còn lại vẫn cứng. Điều này làm giảm sự biến dạng và thời gian chu kỳ so với việc nung nóng toàn bộ bộ phận trong lò nung. Xem tôi cứng bằng cảm ứng và hướng dẫn của chúng tôi về các khuyết tật làm cứng phổ biến.
2. Làm nóng trước khi hàn, hàn bạnh, hoặc sửa chữa nhiệt. Nhanh, Gia nhiệt không được kiểm soát tạo ra độ dốc nhiệt lớn và làm tăng nguy cơ nứt trong thép công cụ. Gia nhiệt trước cảm ứng mang lại nhiệt đầu vào lặp lại với phản hồi nhiệt độ—hữu ích cho việc sửa chữa khuôn, sửa chữa khuôn, và bảo trì dụng cụ có giá trị cao.
3. Chèn cacbua hàn hoặc miếng đệm mài mòn vào thân thép dụng cụ. Cảm ứng tập trung nhiệt tại khu vực khớp và hạn chế quá nhiệt của thân dụng cụ xung quanh. Thiết kế ghép nối, phụ kim loại, dòng chảy hoặc khí quyển, và kiểm soát nhiệt độ vẫn rất quan trọng. Xem Hàn rãnh cảm ứng để biết chi tiết quy trình.
4. Giá đỡ dụng cụ lắp co lại, ống lót, Lót ổ trục, và các tổ hợp chính xác. Mở rộng cục bộ nhanh chóng với độ biến dạng tối thiểu—một giải pháp thay thế trực tiếp cho việc đốt nóng bằng đèn khò hoặc lò nướng.
5. Hoạt động ủ hoặc rút lại trên các khu vực được chọn. Khi chỉ có một vùng cụ thể cần điều chỉnh độ bền, ôi luyện cảm ứng tránh làm nóng lại toàn bộ chi tiết. Xem lựa chọn máy ủ cảm ứng hướng dẫn về thiết bị.

3.Lựa chọn tần số và công suất cho thép dụng cụ

Tần số quyết định độ sâu làm nóng; Công suất quyết định tốc độ làm nóng. Sự kết hợp đúng phụ thuộc vào kích thước chi tiết, độ sâu lớp cứng yêu cầu, hình học, loại thép, và thời gian chu kỳ.

Lựa chọn tần số

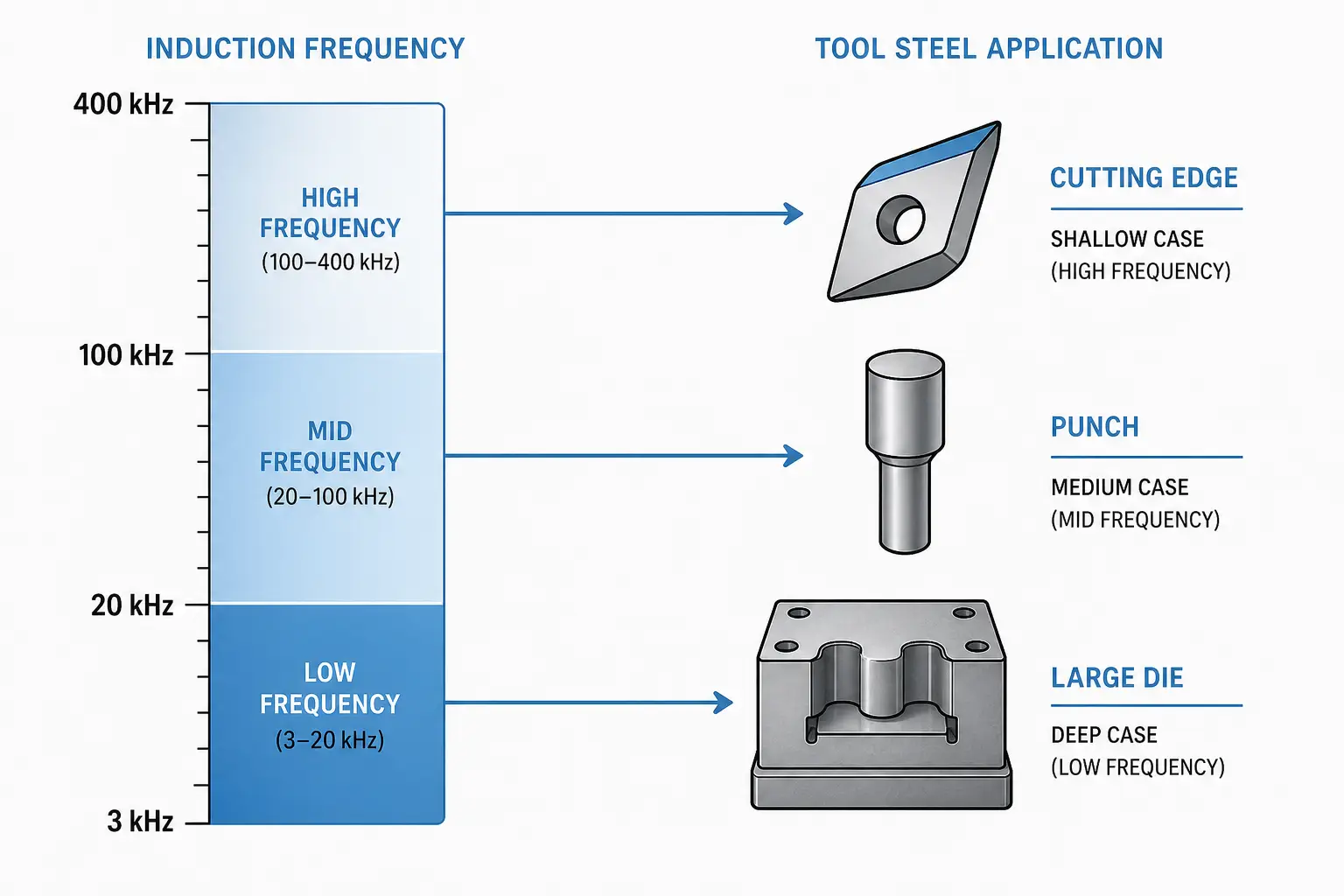

Tần số cao làm nóng gần bề mặt hơn; tần số thấp thâm nhập sâu hơn. Đối với thép dụng cụ, các phạm vi tham khảo là:

Mục tiêu là đạt được kết quả luyện kim chính xác ở độ sâu chính xác mà không làm quá nóng các cạnh, góc, hoặc các phần mỏng. Các yếu tố chính: độ sâu cần gia nhiệt, độ dày mặt cắt ngang, đường kính chi tiết, độ sắc nét hình học, tương tác cuộn dây - chi tiết, và tốc độ sản xuất. Để biết thêm về vật lý, xem tần số ảnh hưởng thế nào đến gia nhiệt cảm ứng.

Lựa chọn công suất

Công suất phải đủ cao để đạt nhiệt độ trong thời gian chu kỳ. Mật độ công suất quá cao gây quá nhiệt bề mặt, sốc nhiệt, hoặc làm nóng không đều — đặc biệt ở các góc nhọn và các cạnh mỏng.

Các bộ phận thép dụng cụ dày cần công suất đáng kể. Các cạnh mỏng hoặc góc nhọn cần mật độ công suất giảm, tối ưu hóa cuộn cảm, quay, quét, hoặc phản hồi nhiệt độ vòng kín. Lựa chọn công suất phụ thuộc vào hình dạng chi tiết, cấp vật liệu, nhiệt độ mục tiêu, độ sâu làm nóng, chu kỳ làm việc, và thông lượng. Chạy thử trên các chi tiết thực tế là cách đáng tin cậy nhất để xác nhận kích thước nguồn cung cấp. Xem bao nhiêu công suất cho gia nhiệt cảm ứng hướng dẫn tính toán.

4.Các cân nhắc về thiết kế cuộn dây và xử lý chi tiết

Cuộn cảm ứng là một trong những bộ phận quan trọng nhất của hệ thống. Bộ nguồn có kích thước chính xác sẽ tạo ra kết quả kém nếu cuộn dây không phù hợp với hình dạng bộ phận và yêu cầu gia nhiệt.

Thiết kế cuộn dây điều khiển mô hình nhiệt, hiệu suất ghép, khả năng lặp lại, và sự ổn định của quá trình. Các bộ phận bằng thép công cụ thường có cạnh, lỗ hổng, vai trục, các đường khóa, khe cắm, và độ dày phần khác nhau tập trung nhiệt ở những vị trí ngoài ý muốn.

• Hình dạng cuộn

Một cuộn dây tròn đơn giản dùng cho các bộ phận hình trụ. Các thành phần thép công cụ phức tạp cần cuộn dây định hình, cuộn dây nhiều vòng, cuộn dây chia, hoặc cuộn cảm một vòng. Để làm cứng cục bộ, cuộn dây phải hướng năng lượng vào bề mặt làm việc trong khi giữ các khu vực xung quanh mát mẻ. Bộ tập trung từ thông giúp định hình trường từ và cải thiện hiệu suất trên các hình dạng không đều.

Các yếu tố thiết kế cuộn dây chính: khoảng cách giữa cuộn dây và chi tiết, số vòng dây, kích thước ống đồng và làm mát, quay chi tiết hoặc chuyển động quét, vị trí mẫu nhiệt, ảnh hưởng gần mép, và khả năng truy cập làm nguội. Để xem xét sâu hơn, xem cách các cuộn dây cảm ứng hoạt động.

• Vị trí chi tiết

Gia nhiệt lặp lại yêu cầu vị trí lặp lại. Những thay đổi nhỏ trong khoảng cách giữa cuộn dây và chi tiết làm thay đổi tốc độ gia nhiệt và phân bố nhiệt. Đối với sản xuất, dụng cụ gá, hệ thống xoay, trượt servo, hoặc robot nạp duy trì sự nhất quán khi cửa sổ quá trình hẹp.

Gá kẹp tính đến sự giãn nở do nhiệt: thép dụng cụ di chuyển khi gia nhiệt, và các dụng cụ gá phải tránh bị kẹt, đánh dấu, hoặc tạo điểm lạnh.

• Làm mát bằng nước

Cuộn điện cảm và các thành phần nguồn cần làm mát bằng nước thích hợp. Làm mát kém làm giảm tuổi thọ cuộn cảm và gây trôi quá trình. Để hướng dẫn về kích thước và bảo trì, xem hệ thống làm mát bằng nước cho gia nhiệt cảm ứng.

5.Kiểm Soát Nhiệt Độ, Thời gian ngâm, và kết quả luyện kim

Gia nhiệt cảm ứng rất nhanh, nhưng luyện kim thép dụng cụ vẫn phụ thuộc vào thời gian và nhiệt độ. Hồ sơ yêu cầu khác nhau theo từng cấp, độ cứng mong muốn, kích thước tiết diện, và điều kiện sử dụng cuối cùng.

Nhiều loại thép dụng cụ yêu cầu kiểm soát nhiệt độ austenit hóa chính xác. Quá thấp, và thép không biến đổi đúng cách. Quá cao, và kết quả là hạt tăng trưởng, austenit dư thừa quá mức, hòa tan carbide, hoặc giảm độ dai. Bảng cấp trong Phần 1 cung cấp phạm vi mục tiêu cho sáu cấp phổ biến.

• Tốc độ gia nhiệt và thời gian giữ nhiệt

Cảm ứng đưa bề mặt hoặc khu vực cục bộ đến nhiệt độ chỉ trong vài giây. Đối với một số ứng dụng—làm cứng lớp vỏ nông của lưỡi cắt—đó là mục tiêu. Đối với những ứng dụng khác cần thẩm thấu sâu hơn hoặc gia nhiệt xuyên đều, cách tiếp cận thay đổi: tần số thấp hơn, thời gian làm nóng lâu hơn, giảm công suất, quét, quay, hoặc gia nhiệt nhiều tầng.

Thép dụng cụ có hàm lượng hợp kim đáng kể cần đủ thời gian ở nhiệt độ để hòa tan và biến đổi carbide. Khi ứng dụng là quan trọng, xác thực quy trình bằng kiểm tra độ cứng, đánh giá vi cấu trúc, đo độ sâu lớp thấm, và kiểm tra kích thước.

• Đo nhiệt độ

Nhiệt kế quang học, camera nhiệt, cặp nhiệt điện, và điều khiển công suất vòng kín phục vụ các ứng dụng khác nhau. Nhiệt kế quang học phổ biến cho nung điện cảm, nhưng độ phát xạ, tình trạng bề mặt, cặn bã, dầu, và hình dạng ảnh hưởng đến kết quả đọc. Trong sản xuất, đo nhiệt độ liên kết với chiến lược kiểm soát đã xác định: tăng công suất, thời gian giữ nhiệt, quay bộ phận, kiểm soát công thức, và giới hạn loại bỏ sản phẩm.

• Làm nguội và ủ

Thiết kế tôi khí quan trọng không kém việc gia nhiệt. Thép dụng cụ rất đa dạng: O1 là làm cứng dầu, A2 và D2 là tôi cứng bằng không khí, H13 cần làm mát kiểm soát. Hệ thống cảm ứng sử dụng tôi phun tích hợp, tôi ngâm, phun khí, tôi polymer, tôi dầu, hoặc các thiết bị làm mát kiểm soát. Phương pháp tôi phải phù hợp với cấp độ, độ sâu gia nhiệt, hình học chi tiết, yêu cầu độ cứng.

Tôi luyện sau khi tôi để giảm độ giòn và thiết lập cân bằng cuối cùng giữa độ cứng-độ dai. Thực hành tuân theo đặc điểm kỹ thuật cấp độ và điều kiện sử dụng cuối cùng. Hướng dẫn cho thiết bị, xem lựa chọn máy ủ cảm ứng.

6.Các rủi ro quy trình phổ biến và cách giảm thiểu chúng

Hầu hết các vấn đề về tôi thép công cụ bằng cảm ứng đều xuất phát từ kiểm soát mẫu nhiệt kém, nhiệt độ quá cao, tôi không đủ, hoặc bố trí chi tiết không đồng đều. Bảng dưới đây liệt kê bốn rủi ro phổ biến nhất cùng với nguyên nhân và biện pháp phòng ngừa.

Khi chi tiết có giá trị cao, liên quan đến an toàn, hoặc sử dụng trong điều kiện khắc nghiệt, lấy mẫu thử phần và đánh giá cấu trúc vi mô trước khi áp dụng các thông số sản xuất.

7.Khi gia nhiệt cảm ứng phù hợp với thép dụng cụ

Gia nhiệt cảm ứng là lựa chọn mạnh mẽ khi yêu cầu gia nhiệt cục bộ, thời gian chu trình nhanh, các mẫu nhiệt lặp lại, hoặc tích hợp vào một ô tự động. Nó xuất sắc khi chỉ một vùng của dụng cụ cần làm cứng hoặc làm nóng trước—và khi lò nung quá nhiều khối lượng, gây biến dạng quá mức, hoặc làm chậm quy trình sản xuất.

Cảm ứng không phải là lựa chọn tốt nhất khi toàn bộ chi tiết cần gia nhiệt xuyên suốt đồng đều với thời gian ngâm kéo dài, khi hình học chi tiết ngăn cản việc tiếp cận cuộn dây hiệu quả, hoặc khi khối lượng sản xuất không đủ để biện minh cho việc sử dụng công cụ chuyên dụng. Trong những trường hợp đó, việc xử lý nhiệt lò vẫn thực tế hơn.

Kết quả tốt nhất đến từ việc coi quá trình cảm ứng như một quá trình hoàn chỉnh, không chỉ là việc mua nguồn cung cấp điện. Kích thước nguồn điện, tần số, thiết kế cuộn dây, thiết kế làm nguội, bộ điều khiển, làm mát, và các dụng cụ cố định đều ảnh hưởng đến chi tiết cuối cùng. Xác định độ cứng cần thiết, độ sâu, hồ sơ nhiệt độ, phương pháp tôi luyện, và tiêu chí kiểm tra trước khi chọn thiết bị.

Câu hỏi thường gặp

Q: Những thép công cụ nào có thể được nung bằng cảm ứng?

MỘT: Các loại thông dụng bao gồm O1, A2, D2, H13, S7, M2, và các hợp kim liên quan. Các thông số quy trình chính xác phụ thuộc vào cấp độ—xem bảng cấp độ trong Mục 1 cho nhiệt độ mục tiêu và yêu cầu làm nguội.

Q: Gia nhiệt cảm ứng có phù hợp để tôi luyện thép công cụ không?

MỘT: Có, đặc biệt là cho tôi luyện cục bộ. Xác nhận quy trình bằng kiểm tra độ cứng, đo độ sâu lớp thấm, và kiểm tra vi cấu trúc khi ứng dụng quan trọng. Xem Mục 2 cho các ứng dụng phổ biến.

Q: Làm thế nào để chọn tần số cho gia nhiệt cảm ứng thép công cụ?

MỘT: Tần số phụ thuộc vào độ sâu gia nhiệt cần thiết và hình dạng chi tiết. Lớp nông (<1.5 mm) thường sử dụng 100–400 kHz; vỏ sâu (>4 mm) sử dụng tần số 3–30 kHz. Xem bảng tần số trong mục 3.

Q: Gia nhiệt cảm ứng có thể giảm biến dạng trong các chi tiết thép dụng cụ?

MỘT: Có—chỉ gia nhiệt diện tích cần thiết thay vì toàn bộ chi tiết giảm méo hình. Kết quả vẫn phụ thuộc vào hình học, mẫu nhiệt, phương pháp tôi luyện, và cố định. Xem Mục 6 để ngăn ngừa biến dạng.
