إزالة الكربنة السطحية في التصلب التعريفي: الأسباب, كشف, والتحكم

فصل فقدان الكربون عن مشاكل التسخين والتبريد

لا يعني السطح المنخفض الصلابة بعد تصلب الحث تلقائيًا أن عملية الحث قد تسببت إزالة الكربنة السطحية.

ربما تكون الطبقة المستنفدة للكربون قد تكونت في وقت سابق أثناء التدحرج, الحدادة, الصلب أو عملية أخرى ذات درجة حرارة عالية. في حالات أخرى, قد لا تكون المشكلة إزالة الكربنة على الإطلاق, ولكن التدفئة غير كافية, تبريد ضعيف أو بقعة ناعمة موضعية.

ولذلك فإن النهج المفيد هو تحديد حالة السطح أولا, تحديد مدى عمق يمتد, وعندها فقط تقرر أي جزء من عملية التصنيع يحتاج إلى التغيير.

1. ما هو إزالة الكربنة السطحية — وكيف يختلف عن مقياس الأكسيد

إزالة الكربنة هو فقدان الكربون من المنطقة السطحية للصلب أثناء التعرض لدرجة الحرارة العالية. توصف المنطقة المصابة عادة بأنها أ طبقة منزوعة الكربنة, أو ببساطة أ طبقة الديكارب في ممارسة المعالجة الحرارية.

اعتمادا على شدة, قد يظهر السطح إزالة الكربنة جزئيًا أو كاملاً. يشار إلى المسافة من السطح إلى المادة التي يمكن اكتشاف التأثير عليها باسم عمق نزع الكربنة.

الأكسدة هي عملية مختلفة.

عندما يتفاعل الفولاذ الساخن مع جو مؤكسد, تتشكل الأكاسيد على السطح. النتيجة المرئية عادة مقياس الأكسيد أو أو تكوّن قشور.

التمييز مهم لأن إزالة مقياس الأكسيد لا يعيد الكربون الذي فقده بالفعل تحت السطح.

كما أن الجزء ذو الحجم الكبير لا يتم أيضًا إزالة الكربنة منه بشكل كبير تلقائيًا. وعلى العكس, قد لا يزال السطح الذي لا يبدو مؤكسدًا بشكل سيئ يحتوي على طبقة ديكارب.

وبالتالي فإن الفحص البصري وحده لا يكفي.

2. من أين تأتي عملية إزالة الكربنة في الأجزاء المقواة بالتحريض

ينبغي أن يكون أحد الأسئلة الأولى:

هل تم بالفعل إنتاج عملية إزالة الكربنة أثناء التصلب بالحث؟?

غالباً, لم يكن كذلك.

يمكن أن يطور الفولاذ سطحًا منزوع الكربنة أثناء العمليات السابقة مثل:

إذا بقيت تلك الطبقة بعد التصنيع, يدخل في عملية التصلب بالحث كجزء من المادة الواردة.

وهذا مهم بشكل خاص لأن التصلب بالحث يستخدم بشكل عام دورة حرارة عالية أقصر بكثير من المعالجة الحرارية بالأفران التقليدية. تحد الدورة القصيرة من الوقت المتاح لفقد الكربون الإضافي.

لكنه لا يسخن, لكن, استعادة الكربون إلى الطبقة التي تم نزع الكربون منها بالفعل.

على سبيل المثال, قد يتم تسخين العمود وإخماده بشكل صحيح أثناء التصلب بالحث ولكنه لا يزال يُظهر صلابة منخفضة مباشرة تحت السطح لأن مادة البداية تحتوي بالفعل على طبقة مستنفدة للكربون.

وزيادة قوة الحث في تلك الحالة قد تغير نمط الحرارة دون معالجة السبب الحقيقي.

حيث تتشكل عملية إزالة الكربنة أثناء المعالجة الحرارية, تشمل المتغيرات الرئيسية:

درجة الحرارة. تؤدي درجات الحرارة المرتفعة عمومًا إلى زيادة الانتشار وتسريع التفاعلات السطحية.

وقت. كلما طالت فترة بقاء الفولاذ في درجة حرارة مرتفعة, كلما زادت الفرصة لنمو الطبقة المصابة.

الجو المحيط. الأكسجين, بخار الماء, يؤثر ثاني أكسيد الكربون والحالة الكيميائية العامة للغلاف الجوي الساخن على التفاعلات السطحية وفقدان الكربون.

الحالة المادية. يؤثر تكوين الفولاذ وحالة السطح الوارد أيضًا على كيفية استجابة المادة.

يجب مراجعة هذه المتغيرات عبر مسار التصنيع بأكمله, ليس فقط في آلة التعريفي.

3. إزالة الكربنة أو نتيجة تصلب ناعمة?

تعتبر قراءة صلابة السطح المنخفضة من الأعراض. إنه ليس تشخيصًا.

العديد من مشاكل تصلب الحث يمكن أن تؤدي إلى نتائج مماثلة على ما يبدو.

السبب المحتمل	فكرة نموذجية
إزالة الكربنة	طبقة مستنفدة للكربون تمتد إلى الداخل من السطح; غالبًا ما يتم تأكيده من خلال دراسة المعادن أو ملف الصلابة
التدفئة التعريفي غير كافية	المنطقة المتصلبة أو الحالة لا تصل إلى الحالة المطلوبة في المنطقة المصابة
تبريد ضعيف	منطقة ناعمة موضعية مرتبطة بالتبريد غير الكافي أو غير المتساوي
اللفّة / مسألة اقتران	يتبع نمط الصلابة هندسة علاقة المحث أو الملف بالجزء
اختلاف المواد الواردة	تنتج المعالجة المماثلة استجابة غير متناسقة بين الأجزاء أو المواقع

غالبًا ما تتبع طبقة الديكارب الموجودة مسبقًا السطح الفولاذي الأصلي بشكل مستمر نسبيًا.

من المرجح أن تنتج مشكلة التبريد نمطًا موضعيًا يتوافق مع تغطية الرش, الهندسة أو ظروف التبريد.

قد يظهر التسخين التعريفي غير الكافي كنمط صلابة غير صحيح أو عمق متصلب غير كافٍ بدلاً من طبقة سطحية رقيقة مستنفدة للكربون.

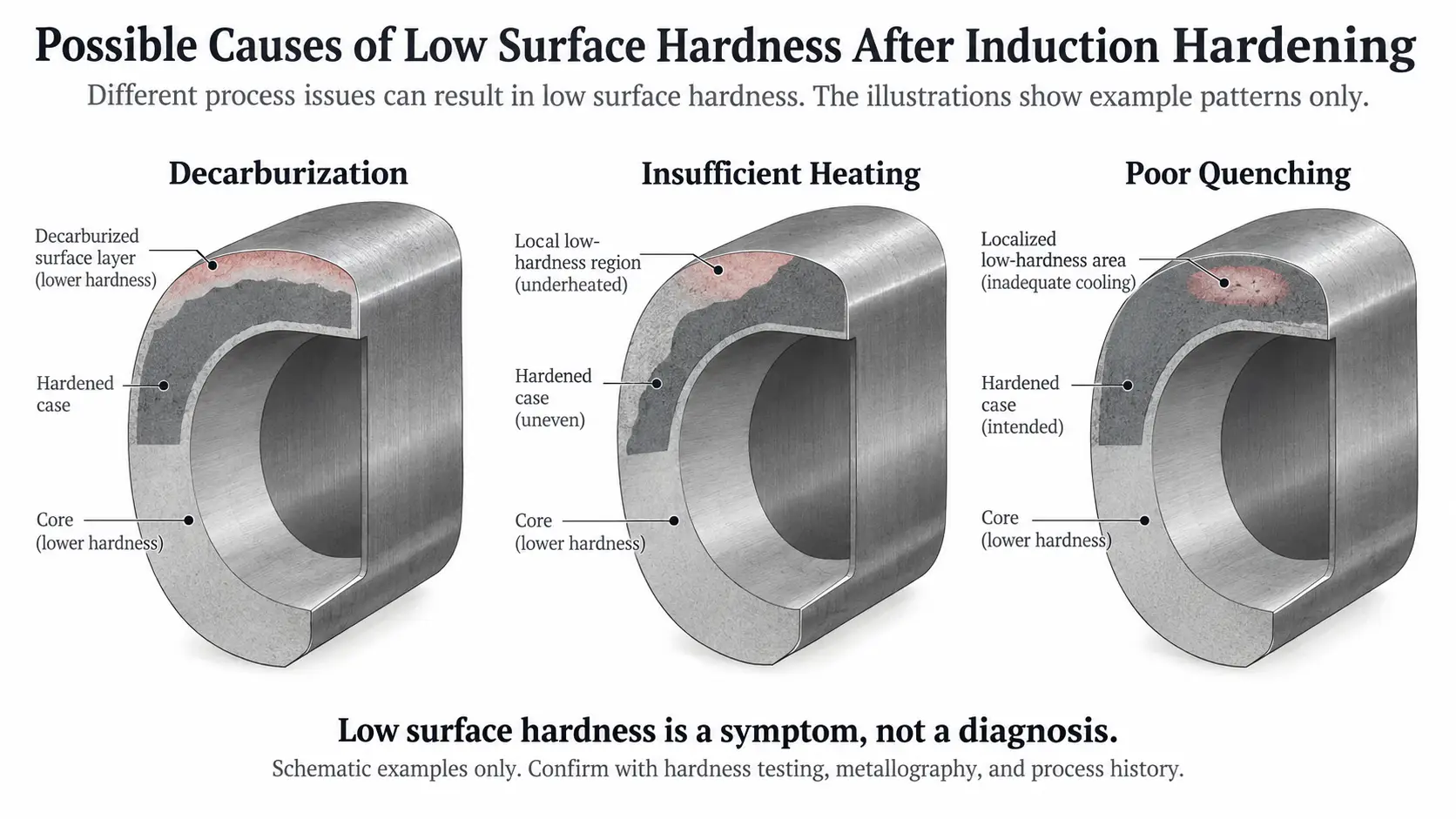

إزالة الكربنة, تسخين غير كافٍ وضعف التبريد مقارنةً بقراءة صلابة السطح المنخفضة.

وهذا التمييز مهم لأن الإجراءات التصحيحية مختلفة تمامًا.

إذا كانت المشكلة هي التبريد الفقراء, تغيير مواصفات المواد الواردة لن يحل المشكلة.

إذا كانت المشكلة هي إزالة الكربنة الموروثة, قد لا يؤدي ضبط سرعة المسح الضوئي أو قوته بشكل متكرر إلى حل المشكلة أيضًا.

ولذلك ينبغي أن تكون الخطوة التالية قياس, وليس بالتخمينات.

4. كيفية تأكيد وقياس عمق إزالة الكربنة

عادةً ما يتم تقييم عملية إزالة الكربنة من خلال مقطع عرضي بدلاً من الحكم عليها من خلال المظهر السطحي وحده.

هناك طريقتان مفيدتان بشكل خاص في استكشاف أخطاء الإنتاج وإصلاحها.

فحص المعادن

يتم قطع القسم, تحضيرها وفحصها من السطح نحو المادة غير المتأثرة.

اعتمادا على الفولاذ وحالة المعالجة الحرارية, قد تظهر عملية إزالة الكربنة الكاملة كبنية قريبة من السطح تم تغييرها بشدة, في حين أن إزالة الكربنة الجزئية قد تظهر تحولًا تدريجيًا نحو المادة الأساسية غير المتأثرة.

يعتمد المظهر الدقيق على درجة الفولاذ والمعالجة المسبقة, لذلك لا ينبغي التعامل مع ميزة بنية مجهرية واحدة كدليل عالمي.

اجتياز الصلابة الدقيقة

يتم أخذ سلسلة من قياسات الصلابة الصغيرة من بالقرب من السطح باتجاه الداخل.

إذا أثرت إزالة الكربنة على استجابة التصلب, قد تزداد الصلابة تدريجيًا مع تحرك القياسات بعيدًا عن السطح إلى مادة غير متأثرة.

وهذا مفيد بشكل خاص عندما يكون السؤال الهندسي:

ما مدى عمق الطبقة المتضررة؟?

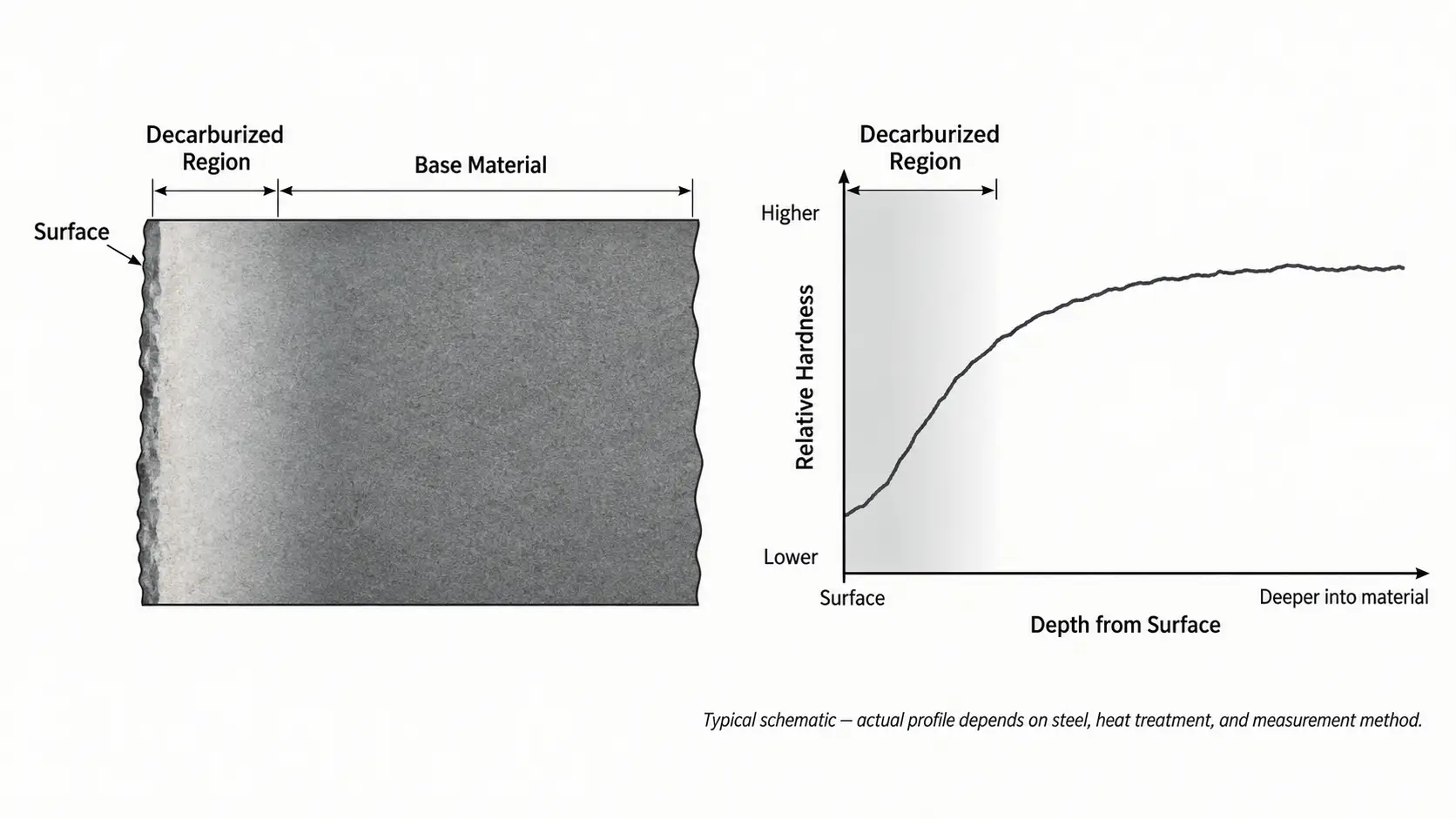

يُظهر اجتياز الصلابة الدقيقة زيادة الصلابة من سطح منزوع الكربنة نحو مادة غير متأثرة.

أستم E1077 يغطي طرق تحديد عمق إزالة الكربنة في الفولاذ, بما في ذلك أساليب الصلابة المجهرية والدقيقة.

نقطة واحدة مهمة لمراقبة الجودة:

يوفر ASTM E1077 طرقًا لقياس إزالة الكربنة. ولا تحدد عمقًا عالميًا واحدًا مسموحًا به لإزالة الكربنة لكل مكون.

يجب أن تأتي حدود القبول من الرسم ذي الصلة, مواصفات المنتج, متطلبات المواد أو الاتفاق بين المورد والعميل.

وهذا يمنع حدوث خطأ شائع: مربك "تم قياسه وفقًا لـ ASTM E1077” مع "مقبول وفقًا للمواصفة ASTM E1077.”

5. الوقاية والإجراءات التصحيحية

بمجرد تأكيد إزالة الكربنة, والسؤال التالي هو أين دخلت هذه العملية.

ابدأ في المنبع.

إذا كان شريط الوارد, تزوير أو أنبوب يحتوي بالفعل على طبقة كبيرة من decarb, مراجعة عمليات العمل الساخن أو الفرن السابقة وكمية المواد التي تمت إزالتها قبل التصلب النهائي.

وتشمل الإجراءات المحتملة:

يجب بعد ذلك فحص عملية التصلب بالحث بشكل منفصل.

يجب أن تكون درجة حرارة التسخين ووقته كافيين للتصلب ولكن لا ينبغي زيادتهما بدون سبب عملي. تصميم اللفائف, التردد, يجب أن تنتج الطاقة وسرعة المسح الضوئي نمط الحرارة المطلوب دون سكون غير ضروري.

إذا كان السطح النهائي ناعمًا ولكن دراسة المعادن لا تظهر طبقة ديكارب ذات معنى, يجب أن يتحول الاهتمام نحو عملية التسخين والتبريد بدلاً من الاستمرار في معالجة المشكلة على أنها إزالة الكربنة.

هذا هو أيضًا مكان وجود معلومات استكشاف الأخطاء وإصلاحها الموجودة تسخين التردد العالي غير متساوٍ, نقاط ضعيفة وتصبح تغطية الإخماد أكثر أهمية من تحليل إزالة الكربوهيدرات الإضافي.

6. عندما يكون الجو الوقائي يستحق النظر فيه

التدفئة التعريفي للجو الواقي يمكن أن يكون مفيدًا عندما يحتاج سطح الفولاذ الساخن إلى حماية أفضل من الهواء المحيط.

قيمته المباشرة الأكثر هي تقليل الأكسدة وحجم الأكسيد. في ظل ظروف جوية تسيطر عليها بشكل مناسب, يمكن أن يساعد أيضًا في الحد من إزالة الكربنة.

هذا لا يعني أن كل عملية تصلب بالحث تحتاج إلى جو وقائي.

للعديد من المكونات العادية, دورة التسخين التعريفي قصيرة, الأكسدة السطحية البسيطة مقبولة, ويمكن إزالة الحجم لاحقًا دون خلق مشكلة إنتاجية ذات معنى.

يصبح تسخين الغلاف الجوي الوقائي أكثر جاذبية عندما:

الشروط جو وقائي, الجو الخامل و الجو الخاضع للرقابة ولا ينبغي أيضًا معاملتها على أنها قابلة للتبديل تلقائيًا.

قد يكون الجو الذي يقلل من التعرض للأكسجين فعالاً في التحكم في الأكسدة دون توفير شروط التحكم في الكربون اللازمة لمنع كل أشكال إزالة الكربنة.

لهذا السبب, يجب أن يتبع اختيار الغلاف الجوي متطلبات المواد والعملية بدلاً من مجرد اختيار اسم الغاز.

عندما تظهر صلابة سطحية منخفضة بعد تصلب الحث, عادةً ما يكون تسلسل استكشاف الأخطاء وإصلاحها الأكثر كفاءة هو:

تأكيد حالة السطح → قياس العمق المتأثر → التحقق من المواد الواردة → مراجعة المعالجة الحرارية السابقة → تحقق من التدفئة التعريفي والتبريد → ثم قم بتغيير العملية.

يساعد هذا التسلسل على فصل مشكلة إزالة الكربنة الحقيقية عن مشكلة التسخين أو التبريد — ويتجنب تعديل آلة الحث لخلل قد يكون قد حدث في وقت مبكر من الإنتاج.

الوجبات الجاهزة الرئيسية

يعد السطح الناعم بعد تصلب الحث من الأعراض, ليس تشخيصا. إزالة الكربنة السطحية هو أحد الأسباب المحتملة, لكن الطبقة المستنفدة للكربون غالباً ما تتشكل في وقت مبكر أثناء التدحرج, تزوير أو تسخين الفرن. التأكد من حالة السطح وقياس العمق المتأثر قبل تغيير أي جزء من العملية.

الأسئلة المتداولة

انقر فوق سؤال لتوسيع الإجابة.

هل تعني صلابة السطح المنخفضة بعد تصلب الحث دائمًا إزالة الكربنة؟?

لا. ربما تكون الطبقة المستنفدة للكربون قد تكونت في وقت سابق أثناء التدحرج, الحدادة, الصلب أو عملية أخرى ذات درجة حرارة عالية, أو قد يأتي السطح الناعم من التدفئة غير الكافية, تبريد سيئ أو وجود نقطة ضعف موضعية بدلاً من إزالة الكربنة.

كيف يتم قياس عمق نزع الكربنة?

من مقطع عرضي, باستخدام فحص المعادن أو اجتياز الصلابة الدقيقة من السطح نحو الداخل. يغطي ASTM E1077 طرق تحديد عمق إزالة الكربنة, لكن حدود القبول تأتي من الرسم أو مواصفات المنتج, وليس من المعيار نفسه.

يمكن للتصلب التعريفي إعادة الكربون إلى طبقة منزوعة الكربنة?

لا. يستخدم التصلب التعريفي دورة قصيرة ذات درجة حرارة عالية تحد من فقدان الكربون الإضافي, لكنه لا يعيد الكربون إلى الطبقة التي تم نزع الكربون منها بالفعل. لن تؤدي زيادة الطاقة أو ضبط سرعة المسح إلى إصلاح عملية إزالة الكربنة الموروثة.

هل تحتاج كل عملية تصلب بالحث إلى جو وقائي؟?

لا. تتمتع العديد من المكونات العادية بدورات تسخين قصيرة حيث تكون الأكسدة البسيطة مقبولة. يصبح تسخين الغلاف الجوي الوقائي أكثر جاذبية عندما يجب تقليل الحجم إلى الحد الأدنى, حدود إزالة الكربنة ضيقة, أو تؤثر حالة السطح على المعالجة النهائية.

ما هي الخطوة الأولى عندما يظهر سطح ناعم?

تأكيد حالة السطح, قياس العمق المتأثر, فحص المواد الواردة ومراجعة المعالجة الحرارية السابقة قبل ضبط التسخين والتبريد. وهذا يفصل مشكلة إزالة الكربنة الحقيقية عن مشكلة التسخين أو التبريد.
