كيفية فحص الأجزاء المقواة بالتحريض: لماذا صلابة السطح وحدها ليست كافية

لماذا صلابة السطح وحدها ليست كافية

أ صلابة السطح غالبًا ما تكون القراءة هي النتيجة الأولى التي يتم التحقق منها بعد ذلك التقسية بالتحريض, لكنها لا تستطيع وصف الحالة الصلبة الكاملة للجزء.

قد يفي أحد المكونات بصلابة سطحه المحددة بينما تكون العلبة ضحلة جدًا, المنطقة المتصلبة في المكان الخطأ, الانتقال إلى القلب غير مناسب, أو أن الجزء قد أصيب بشقوق أو تغير غير مقبول في الأبعاد.

لذلك يجب أن يبدأ الفحص بالرسم أو مواصفات المعالجة الحرارية والإجابة على سؤال عملي:

تعتمد طرق الفحص المستخدمة على المكون ومتطلبات قبوله. ليس كل جزء مقوا بالتحريض يحتاج إلى كل اختبار تمت مناقشته أدناه.

1. ابدأ بمعايير الرسم والقبول

قبل اختيار اختبار الصلابة أو قطع العينة المعدنية, تحديد ما هو الجزء المطلوب فعلا للوفاء به.

اعتمادًا على المكوّن, قد تحدد المواصفات:

لا يمكن استبدال هذه المتطلبات بهدف عام للتصلب بالحث.

مجلة رمح, أسنان التروس, يمكن تقوية مجرى السباق والتجويف الداخلي بالحث, إلا أن المناطق الصلبة المطلوبة قد تكون مختلفة تمامًا. ولذلك يجب أن يتحقق الفحص من النتيجة المحددة بدلاً من مجرد التأكد من أن السطح أصبح صلبًا.

وينطبق المبدأ نفسه على مصطلحات عمق الحالة. تغطي الممارسة الموصى بها الحالية SAE J423 التصلب بالتحريض وتميز بين الطرق المختلفة لتحديد عمق الحالة. تنص على أنه لا توجد طريقة قياس واحدة مناسبة لكل غرض وأنه قد يتم الإبلاغ عن عمق الحالة المقاسة بشكل مختلف اعتمادًا على الطريقة وحالة العينة. (ساي موبايل)

مرجع خارجي: SAE J423_202607 — طرق قياس عمق الحالة

2. صلابة السطح هي الفحص الأول, وليس الحكم النهائي

يعد اختبار صلابة السطح طريقة سريعة للتحقق مما إذا كانت المساحة المقاسة قد وصلت إلى نطاق الصلابة المحدد.

يستخدم اختبار روكويل على نطاق واسع للمواد المعدنية. يوضح ASTM E18 أيضًا أحد القيود المهمة: قد لا تمثل نتيجة صلابة روكويل التي تم التقاطها في موقع معين الخصائص الفيزيائية للجزء بأكمله. (متجر ASTM)

مرجع خارجي: ASTM E18-25 — صلابة روكويل للمواد المعدنية

هذا القيد مهم في تصلب التحريض لأن العلاج عادة ما يكون موضعيا. لا تظهر قراءة مرضية عند نقطة واحدة:

وبالتالي، يعد موقع القياس جزءًا من خطة الفحص. لمنطقة تصلب معقدة, لا ينبغي التعامل مع قراءة واحدة مناسبة للسطح كدليل على صحة نمط التصلب الكامل.

3. عمق الطبقة السطحية: إلى أي مدى تمتد الحالة المتصلبة?

يجيب قياس عمق الهيكل على سؤال مختلف عن صلابة السطح.

يسأل صلابة السطح: ما مدى صعوبة هذا الموقع?

عمق القضية يسأل: إلى أي مدى تمتد الحالة الصلبة المحددة تحت السطح?

يغطي SAE J423_202607 المواد الكيميائية, الطرق الميكانيكية والمرئية لتحديد عمق الحالة وتسمح بالإبلاغ عن العينات المتصلبة من حيث عمق الحالة الفعال أو الإجمالي, حسب الاقتضاء. ويحذر أيضًا من أن النتائج التي يتم الحصول عليها بطرق مختلفة يمكن أن تختلف بشكل كبير ويجب ألا يتم التعامل معها تلقائيًا على أنها قابلة للتبديل. (ساي موبايل)

مرجع خارجي: SAE J423_202607 — طرق قياس عمق الحالة

للتقسية الموضعية, يمكن للمقطع العرضي المحضر مع قياسات الصلابة أن يوضح كيف تتغير الصلابة من السطح نحو القلب. تم تصميم ASTM E384 خصيصًا لتقييم اختلافات الصلابة على مسافات صغيرة وتحديد تصلب الحث كواحدة من العمليات التي يمكن أن تنتج مثل هذه الاختلافات المحلية. (متجر ASTM)

مرجع خارجي: ASTM E384-22 — صلابة المواد ذات التسنن الدقيق

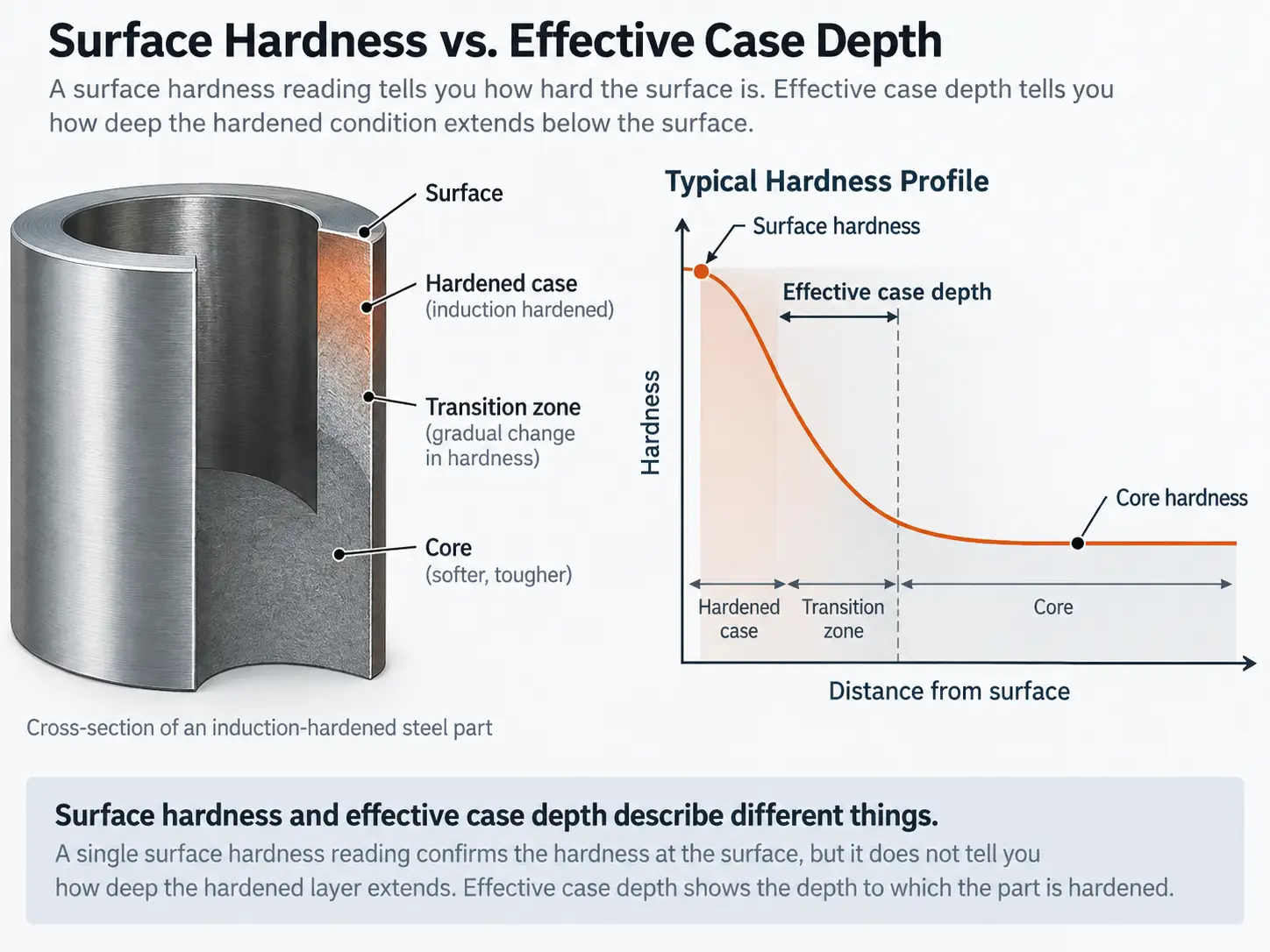

صلابة السطح مقابل. العمق الفعال للحالة

ومن ثم يمكن أن يوفر اجتياز الصلابة معلومات لا يمكن لقراءة سطحية واحدة أن توفرها.

مواصفات مثل:

عمق القضية: 2 مم

غير مكتمل ما لم يفهم الطرفان أيضًا التعريف وطريقة القياس المستخدمة. عمق القضية الفعال, إجمالي عمق الحالة والعمق المقدر بصريًا هما مفهومان مرتبطان, لكنها ليست بنفس القياس تلقائيًا.

4. نمط الحالة والمنطقة الانتقالية مهمان بقدر العمق

يمكن أن يكون للجزء عمق الحالة الصحيح عند نقطة واحدة ولا يزال لديه نمط متشدد غير مقبول.

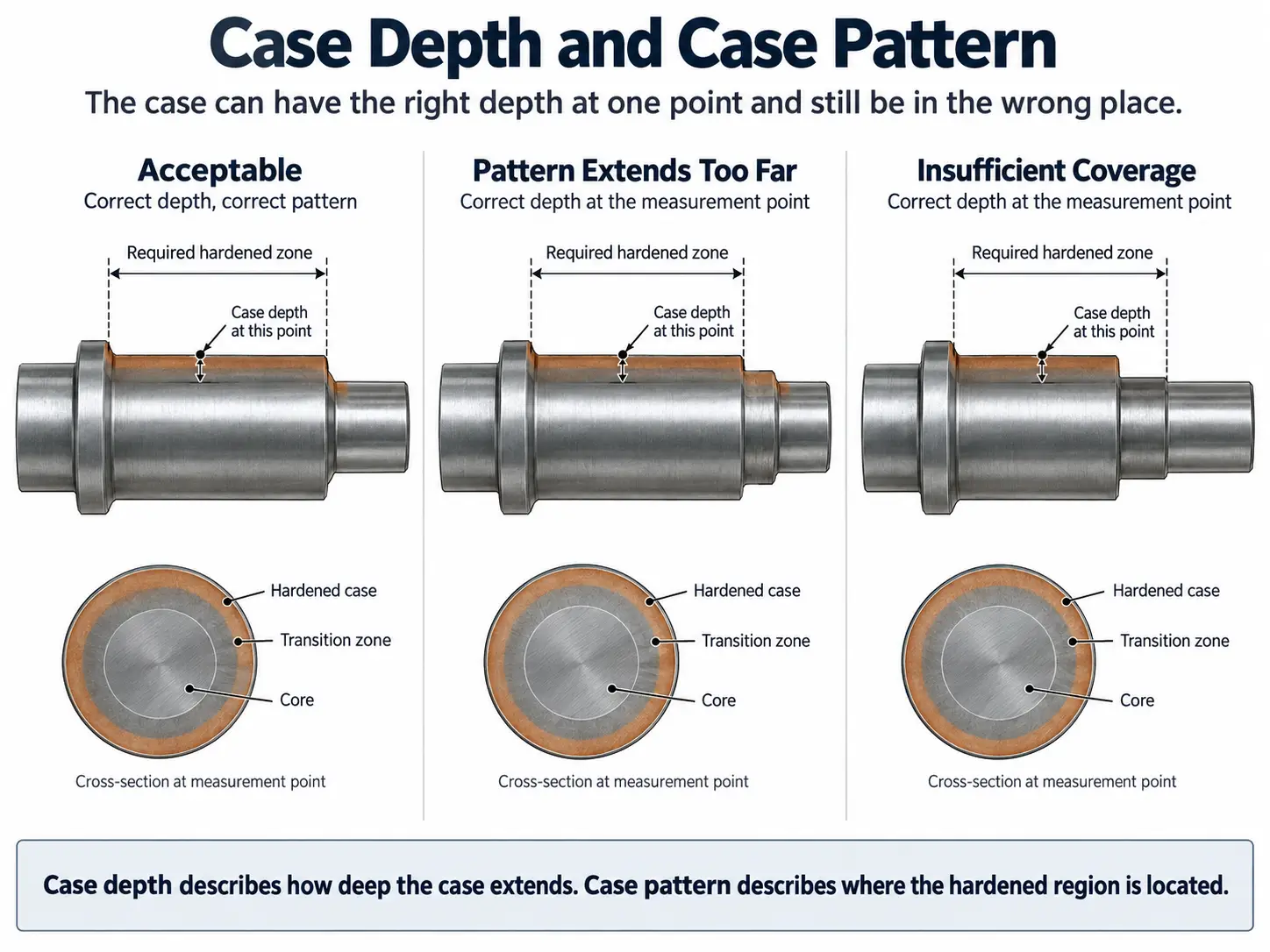

عمق الحالة مقابل. نمط تصلب

هذا التمييز مهم بشكل خاص حول التغيرات في الهندسة مثل الأكتاف, الأفاريز, جذور العتاد, نصائح الأسنان, ثقوب, حواف, التغيرات في سمك القسم والانتقالات بين المناطق المتصلبة وغير المتصلبة.

ولذلك يحتاج التفتيش إلى الإجابة على سؤالين منفصلين:

ما مدى عمق المنطقة المتصلبة?

هل يتبع المساحة المطلوبة للجزء?

يقترب التوجيه المعدني الخاص بـ Inductoheat من تصميم عملية التصلب بالحث بطريقة مماثلة, تحديد نمط الصلابة المطلوب من حيث صلابة السطح, عمق الحالة والمنطقة الانتقالية. كما أنه يربط هذا النمط بتوزيع درجة الحرارة, التردد, وقت التسخين, القوة والعلاقة بين قطعة العمل والملف. (مجموعة الحث الحراري)

مرجع خارجي: الحرارة الحثية – رؤى معدنية: درجات الحرارة تصلب التعريفي

للعديد من المكونات, لذلك لا يتم استخدام التقسيم للحصول على قيمة عمق واحدة فحسب، بل لفحص شكل وموقع المنطقة المتصلبة.

ويجب أن تظل المصطلحات واضحة أيضًا:

تصف هذه القياسات جوانب مختلفة من نفس الجزء المعالج بالحرارة.

5. عندما يضيف علم المعادن معلومات مفيدة

يوفر اجتياز الصلابة معلومات كمية, ولكن هناك حالات لا تفسر فيها الأرقام وحدها ما حدث أثناء المعالجة الحرارية.

يمكن أن يكون فحص فحص المعادن مفيدًا أثناء عملية التأهيل, استكشاف الأخطاء وإصلاحها أو عندما تتطلب مواصفات المكون ذلك على وجه التحديد. يسمح القسم المجهز للمهندس بمقارنة منطقة السطح, المنطقة الانتقالية والأساسية وللتحقق من المناطق التي لا تتطابق فيها نتائج الصلابة أو نمط الحالة مع التوقعات.

وهذا مهم بشكل خاص في عملية التصلب بالحث لأن التسخين السريع لا يتصرف تمامًا مثل تسخين فرن التوازن البطيء. يشير Inductoheat إلى أن البنية المجهرية البادئة وظروف الأوستنيت السريعة تؤثر على الاستجابة المعدنية للصلب. (مجموعة الحث الحراري)

مرجع خارجي: الحرارة الحثية – رؤى معدنية: درجات الحرارة تصلب التعريفي

لذلك يجب أن يجيب علم المعادن على سؤال فني محدد بدلاً من إضافته تلقائيًا إلى كل خطة فحص.

للإنتاج الروتيني, ما إذا كانت هناك حاجة لفحص فحص المعادن - وكم مرة - يعتمد على الرسم, مواصفات العملاء وخطة الجودة المعمول بها.

توفر وثائق قبول الآلات الخاصة بشركة GH Induction مثالاً صناعيًا واحدًا: يتم إدراج اختبارات التحقق من صحة المعالجة الحرارية المطبقة بشكل منفصل كصلابة السطح, قياس عمق التصلب, الفحص المجهري واختبار الكراك بدلاً من معاملتهما كاختبار واحد قابل للتبديل. (تحريض هرمون النمو)

مرجع خارجي: تحريض GH – لوائح تصنيع الآلات

6. يمكن أن تمر الصلابة بينما لا يزال الجزء يفشل في الفحص

لا يقتصر القبول المعدني على الصلابة والعمق.

فحص الكراك

يمكن للجزء أن يحقق الصلابة المطلوبة وعمق الحالة ويظل يحتوي على عملية متعلقة كسر. حيث يلزم فحص الكراك, ولذلك ينبغي التعامل معها كخطوة تحقق منفصلة.

تعتمد طريقة الاختبار غير المدمرة المناسبة على المادة المكونة, الهندسة والمواصفات الحاكمة. لا يمكن لقياس الصلابة أن يثبت أن الجزء خالي من الشقوق.

فحص الأبعاد

يعمل التسخين الموضعي على تقليل كمية المواد المعرضة للدورة الحرارية مقارنة بتسخين المكون بالكامل, لكنه لا يلغي تغيير الأبعاد.

اعتمادا على الجزء, قد يحتاج فحص ما بعد التصلب إلى التحقق:

النقطة المهمة ليست أن كل جزء متصلب يتطلب كل هذه القياسات. يجب أن يحدد الرسم الأبعاد المهمة.

وبالتالي يمكن للمكون أن يلبي متطلبات الصلابة وعمق الحالة ولكنه لا يزال يفشل لأن هندسته الوظيفية لم تعد تلبي المواصفات.

7. استخدم نتائج الفحص لتشخيص العملية

يكون الفحص أكثر فائدة عندما يتم استخدام النتائج لتحديد المكان الذي يجب التحقيق فيه في العملية, بدلاً من مجرد إنتاج تقرير النجاح/الفشل.

يوضح مثال تطوير عملية مجموعة Inductotherm هذا جيدًا. بعد تغيير الإعداد التعريفي, حقق الفريق تسخينًا أكثر توازناً ولكن لا يزال موجودًا صلابة السطح غير المستوية. تم إرجاع المشكلة المتبقية إلى إخماد التوزيع. بعد تعديل ترتيب الإخماد, تم استخدام الأجزاء المقسمة لتقييم مدى عمق التصلب. (مجموعة الحث الحراري)

مرجع خارجي: مجموعة Inductotherm - مثال على تطوير عملية تصلب الحث

هذا المثال مفيد لأنه يوضح لماذا لا ينبغي إلقاء اللوم تلقائيًا على نتيجة الصلابة غير الطبيعية على قوة الحث.

هذه هي اتجاهات استكشاف الأخطاء وإصلاحها, وليس التشخيص الفردي. يمكن للعديد من ظروف العملية المختلفة أن تنتج نتائج فحص مماثلة.

8. مراقبة العملية ليست مثل فحص الأجزاء

قد تسجل معدات الإنتاج التدفئة المختارة, معلمات الحركة والتبريد للتحكم في العملية وإمكانية التتبع.

تلك المعلومات تجيب: هل تمت معالجة هذا الجزء في ظل ظروف الماكينة المقصودة?

الفحص البدني يجيب على سؤال مختلف: ما هي النتيجة التي أحدثتها تلك الظروف في الجزء?

التمييز مهم عند إنشاء وصفة جديدة.

لا تثبت دورة التسخين المسجلة في حد ذاتها صحة عمق العلبة أو نمط التصلب. وعلى العكس, عادةً ما يكون الفحص المعدني المدمر غير عملي في كل جزء من أجزاء الإنتاج.

وبالتالي فإن تطوير العملية ينشئ علاقة بين ظروف الماكينة الخاضعة للرقابة ونتائج الأجزاء التي تم التحقق منها. بمجرد أن يتم تأهيل تلك العلاقة, يمكن استخدام مراقبة الإنتاج وخطة أخذ العينات المطلوبة للحفاظ على السيطرة.

إذا كان الملف, وشكل القطعة, الحالة المادية, ترتيب التبريد أو تغييرات عنصر العملية الهامة الأخرى, قد تحتاج العلاقة القائمة إلى التحقق مرة أخرى.

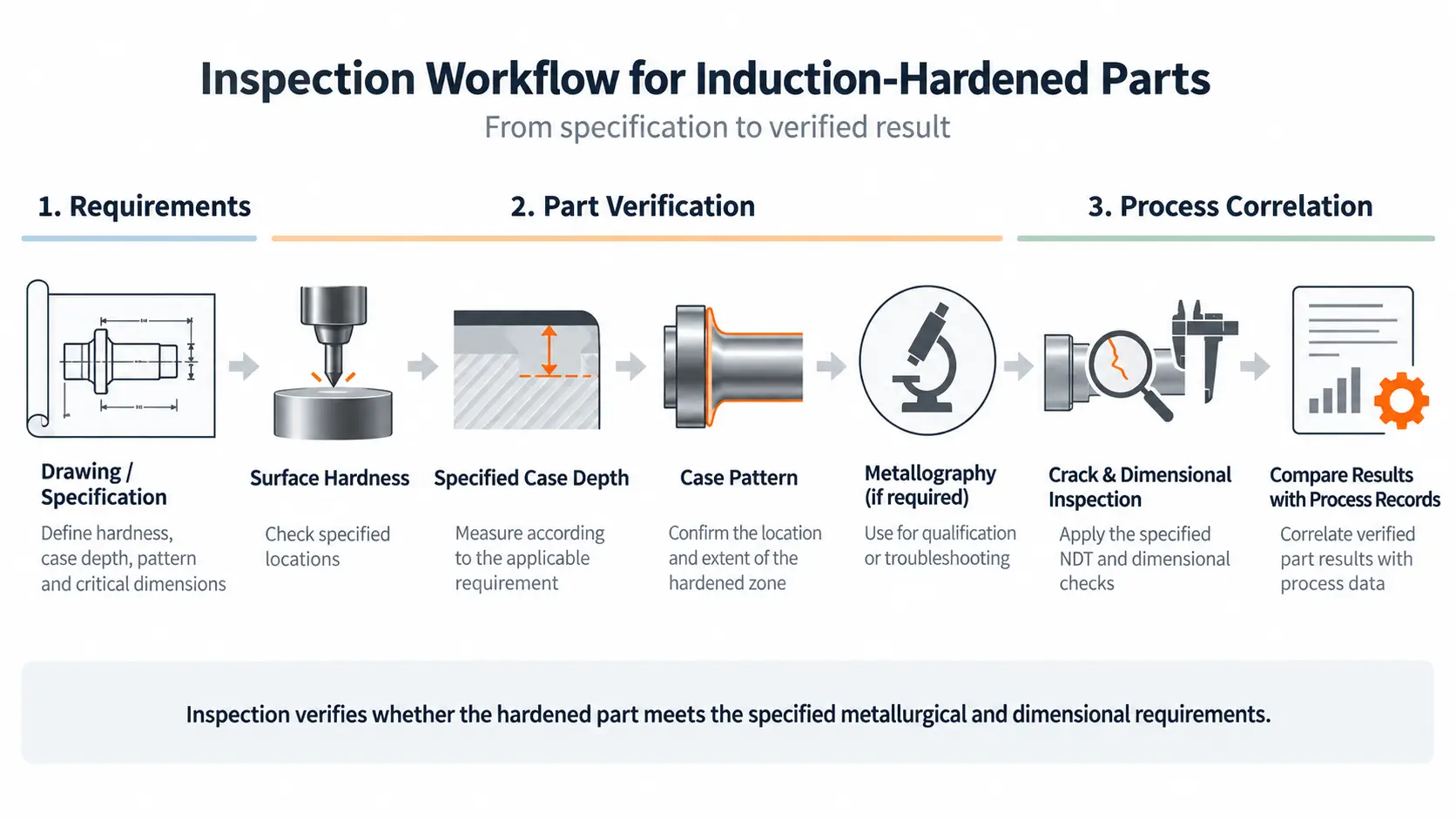

9. سير عمل التفتيش العملي

لا توجد خطة فحص شاملة لكل مكون مقوى بالتحريض, لكن التسلسل أدناه يوفر إطارًا مفيدًا.

سير عمل التفتيش العملي

يتغير مقدار الاختبار عادةً مع نضوج العملية.

أثناء التطوير أو قبول الجهاز, التقسيم المدمر, قد تكون هناك حاجة إلى اجتياز الصلابة وفحص المعادن لإنشاء نافذة العملية. قد يعتمد الإنتاج الروتيني بعد ذلك على مجموعة مختلفة من مراقبة العمليات, أخذ العينات وفحص المكونات.

يجب أن يأتي التكرار الدقيق من متطلبات العميل المعمول بها, خطة الجودة أو المواصفات الحاكمة بدلاً من قاعدة تصلب الحث العامة.

يجب أن يتحقق التفتيش من النتيجة المتصلبة, ليس فقط إعداد الجهاز

يتم التحكم في تصلب الحث من خلال معلمات المعدات, لكن القبول يتعلق في النهاية بقطعة العمل.

قد يحتاج التقييم الكامل إلى النظر فيه:

صلابة السطح ← عمق العلبة ← نمط العلبة ← المنطقة الانتقالية ← الشقوق ← الأبعاد الحرجة

أي من هذه مطلوبة, وكيف يتم قياسها, يعتمد على مواصفات الجزء.

لا يكون برنامج الآلة القابل للتكرار ذا قيمة إلا بعد إثبات علاقته بالنتيجة المعدنية والأبعاد المطلوبة. لهذا السبب, التفتيش ليس مجرد نشاط يتم إجراؤه بعد تصلب الحث; إنه جزء من تطوير العملية نفسها والتحقق من صحتها.
