retained austenite gcr15 cover

GCr15 베어링강의 잔류 오스테나이트 제어: 6 실제로 작동하는 프로세스 레버

유도 경화 GCr15 베어링링 배치가 출하 6개월 후 치수 불안정으로 돌아올 때, 금속학적 근본 원인은 거의 항상 동일하다: GCr15 베어링 강철에 보존된 오스테나이트 아무도 측정하지 않았다. 경도 사양은 충족되었다. 부품은 작업장 조명 아래서 보기에는 괜찮아 보였다. 하지만 사용 중에는, 경도가 단독으로는 잡을 수 없는 품질 문제가 발생했다.

잔류 오스테나이트는 금속학적 미스터리가 아니다. 그것은 구상화(spheroidize) 방법의 예측 가능한 결과이다, 가열, 담금질, 그리고 템퍼링. 이 글에서는 RA를 낮게 유지할 수 있도록, 들어오는 미세구조에서 최종 검증 단계까지 이를 제어하는 여섯 가지 공정 레버를 설명합니다 6% 추측 없이, 지지할 수 없는 부품을 출하하지 않고.

1. 구상화: 경화 전부터 시작됩니다 2. 유도 가열: 속도, 주파수, 온도
3. 담금질 냉각: 빠르다 & 균일하게, 둘 중 하나가 아니라 4. 템퍼링: 한 번의 사이클로는 충분하지 않습니다
5. 영하 처리: 목표가 그 아래일 때 3% 6. 검증: 경도만으로는 아무 것도 알 수 없습니다

1. 구상화: 경화 전부터 시작됩니다

잔류 오스테나이트와의 싸움은 부품이 유도 코일을 보기 전에 시작된다. 적절히 구상화된 미세조직 — 미세한, 페라이트 매트릭스에 고르게 분포된 구형 탄화물 — 오스테나이트화 중에 탄소를 균일하게 용해시킵니다.. 탄소가 풍부한 주머니 없음. 변형을 거부하는 완고한 오스테나이트 섬 없음.

열악한 시작 구조 - 라멜라 펄라이트, 거친 탄화물, 또는 카바이드 네트워크 - 정확히 이러한 포켓을 생성합니다.. 탄소가 고르지 않게 용해됩니다., 국부적인 오스테나이트 안정성이 상승합니다., 그리고 담금질 후에 원래 미세조직이 잘못되어 있던 곳에서 잔류 오스테나이트를 발견하게 됩니다..

경화 전의 실질적 목표:

— 구상화 후 경도: ≤190 HB

— 구상화 품질: 세밀함, 적용 가능한 기준에 따른 균일한 탄화물 분포

— 입고 미세조직: 확인하세요. 모든 배치마다. 만약 들어가는 구조를 측정할 수 없다면, 나오는 구조를 제어할 수 없습니다.

2. 유도 가열: 속도, 주파수, 온도

이 인덕션 경화 단계는 잔류 오스테나이트가 고정되거나 제외되는 단계입니다.. 세 가지 매개변수가 상호작용합니다., 그리고 어느 하나라도 잘못하면 좋은 구상화 작업의 효과가 무너질 수 있다.

가열 속도. 매우 높은 가열 속도로 케이스 전체에 가파른 열 구배를 만든다. 탄화물이 고르지 않게 용해된다. 국소적으로 탄소가 풍부한 구역이 형성되고 이 구역들은 담금질 후 오스테나이트가 유지된다. 제어된 램프는 사이클에 몇 초를 더하지만 문제 해결 시간을 절약한다.

주파수. GCr15 베어링 강철의 경우, 대부분의 부품에서 1–10 kHz 범위의 중주파가 실용적인 선택. 위 50 kHz, 전류 침투가 얕아지고 열 구배가 선명해집니다. 특정 얕은 경화 작업에 유용합니다., 그러나 RA 제어가 우선순위인 경우에는 이상적이지 않습니다.. 주파수가 열 패턴에 미치는 영향에 대한 더 깊은 설명을 위해, 가이드 참조 유도 가열을 위한 주파수 선택.

오스테나이트화 온도. GCr15의 실제 적용 가능한 범위는 약 820–860°C이지만 정확한 설정값은 실제 부품 형상과 가열 시간에서 검증해야 합니다, 일반 참고 문헌에서 복사한 것이 아님.

매개변수 권장 범위 너무 높음 → 너무 낮음 →
오스테나이티징 온도 820–860°C (실제 부품에서 검증) ↑ 탄화물 용해, ↓Ms, ↑ 잔류 오스테나이트 불완전한 탄화물 용해, 충분하지 않은 경도
주파수 1–10 kHz (중주파(MF)) 대부분의 베어링 부품에 대해 얕은 침투, 급격한 기울기, 국소적인 탄소 풍부 영역 깊지만 느린 가열, 목표 온도에 균일하게 도달하지 못할 수 있음
가열 속도 제어 램프, 열충격을 피하다 불균일한 탄화물 용해, 탄소가 풍부한 지역 → ↑RA 더 긴 사이클 시간, 그러나 RA 위험은 더 낮습니다

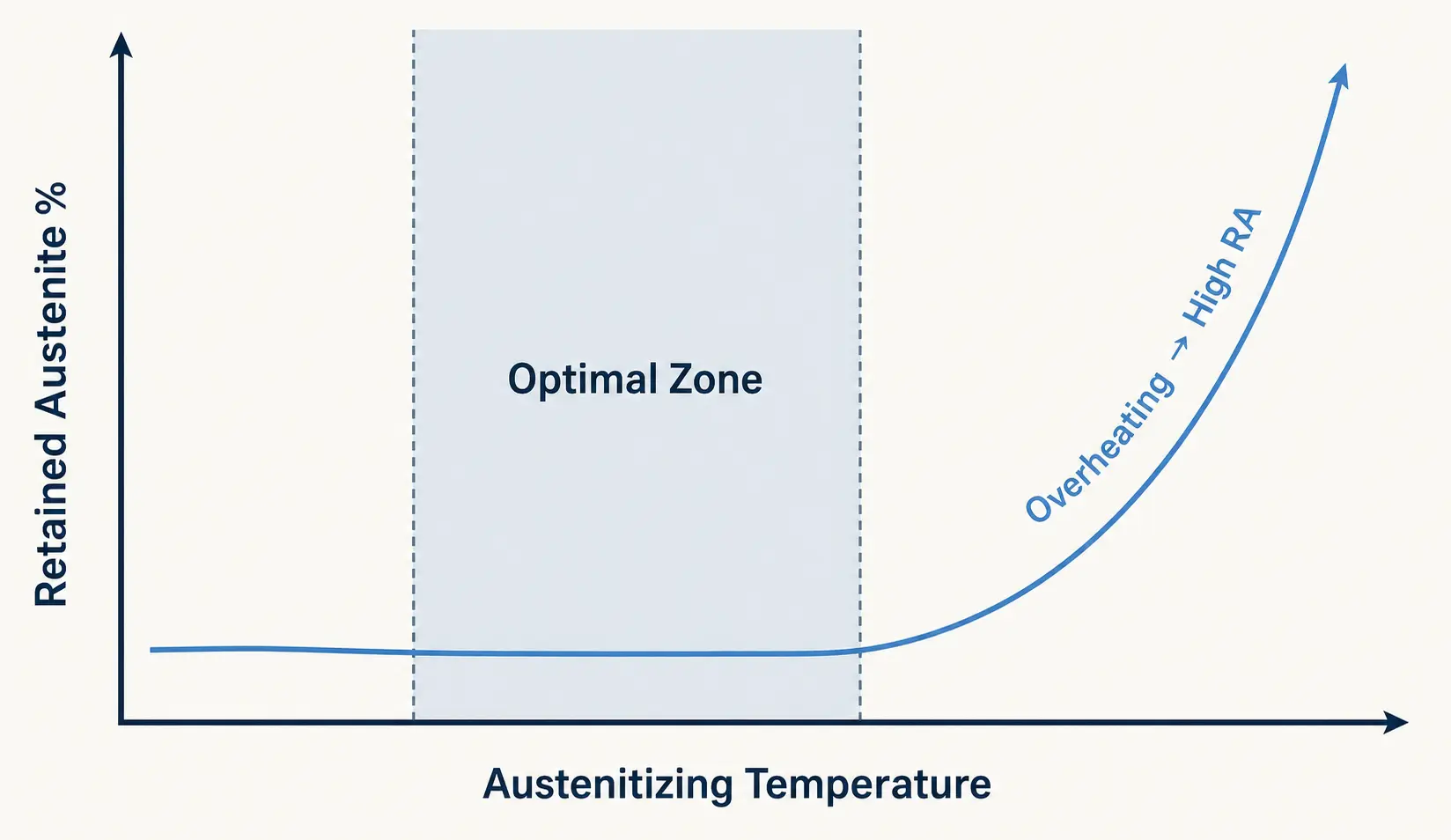

Retained austenite in GCr15 bearing steel — trend chart showing austenitizing temperature vs retained austenite with optimal zone

3. 담금질 냉각: 빠르다 & 균일하게, 둘 중 하나가 아니라

GCr15의 마르텐사이트 시작 온도는 약 210°C. 담금질은 부품을 임계 범위를 충분히 빠르게 지나가게 하여 마르텐사이트 형성을 촉진하고 확산 제어 산물을 억제해야 함. PAG형 고분자 담금질제와 급속 담금질유가 일반적인 선택이지만, 매질 자체보다는 전달 방식이 더 중요함.

현장에서 실제로 담금질 일관성을 좌우하는 요인:

— 담금 지연. 코일이 꺼지고 담금이 시작되기까지 매초마다 표면 온도가 고르지 않게 떨어집니다. 이를 최소화하세요.

— 분사 패턴. 불규칙한 분사는 너무 천천히 냉각되는 열점을 만듭니다 — 그리고 그 지점들은 더 많은 오스테나이트를 유지합니다.

— 유량 및 교반. 열을 빼낼 충분한 양, 증기층을 깨뜨릴 충분한 난류.

— 부품 방향. 부품이 장치에 놓이는 방식이 어떤 표면이 먼저 담금액을 접하는지를 결정합니다.

— 사이클 간 반복성. 설정 부분에서 작동하는 담금질은 부품 번호에서도 동일하게 작동해야 합니다. 10,000.

고르게 되지 않은 빠른 담금질은 빠른 담금질이 아닙니다 — 이는 공정에 내재된 선택적 오스테나이트 잔류입니다.. 담금질 시스템은 경화 스테이션의 일부로 설계되어야 합니다., 나중에 부착되는 것이 아닙니다.. 공정에 담금질 시스템을 맞추는 방법에 대한 지침은, 우리의 기사에서 보실 수 있습니다. 유도 경화 시스템 선택.

4. 템퍼링: 한 번의 사이클로는 충분하지 않습니다

160–200°C에서의 표준 저온 템퍼링은 경도를 잘 유지하지만 — 잔류 오스테나이트를 줄이는 데는 거의 효과가 없습니다.. 베어링 적용 분야에서 RA 제어가 중요한 경우, 템퍼링은 공정 변수로 처리되어야 합니다., 표준 단계가 아님.

220–260°C 정도의 높은 범위는 더 많은 오스테나이트 분해를 유도하지만 경도 손실은 종종 미미하며 — 의미 있는 치수 안정성을 위해 HRC 한두 포인트 정도를 희생할 수 있음. 여러 사이클 (둘 또는 셋) 단일 사이클보다 일관되게 더 우수한 성능을 냄, 각 사이클마다 추가로 남아 있는 오스테나이트를 변형시키고 구조를 더 안정화함.

접근법 온도 RA 감소 경도 영향 적합 대상
표준 단일 160–200°C 최소 무시할 수 있음 — 경도 유지 일반용 베어링, RA 중요하지 않음
고온 단일 220, –260°C 중간 정도 1–2 HRC 손실 일반적 RA 민감, 중간 정밀도 요구
여러 고온 220, –260°C, 2–3 사이클 상당함 보통 — 각 사이클마다 일부 손실 추가 고정밀, 치수 안정성 중요
영하 + 템퍼링 -70 템퍼링 전 -80°C 최대 최소 — RA에서 마르텐사이트가 형성됨 ≤3% RA 목표, 항공우주, 프리미엄 베어링

최상의 템퍼링 일정은 세 가지 제약 조건에 대해 검증된 것: 경도 요구사항, 차원 안정성 목표, 피로 성능. 템퍼링 후에만 경도를 검사한다면, 이야기의 3분의 2를 놓치는 것.

5. 영하 처리: 목표가 그 아래일 때 3%

오스테나이트가 유지되어야 하는 베어링 응용 분야 3% — 항공우주, 정밀 스핀들, 중요 서비스 조건 — 영하 처리가 가장 직접적인 경로. 부품 냉각 경로 -70 담금질 직후 -80°C로 냉각하면 템퍼링을 시작하기도 전에 유지 오스테나이트의 상당 부분이 마르텐사이트로 변태함.

상호 교환 조건은 실제임. 저온 처리에는 비용이 추가됨, 사이클 타임, 전용 장비, 그리고 관리 및 기록이 필요한 추가 공정 단계. 대량 생산 표준 베어링의 경우, 거의 정당화되지 않음. 사용 중 치수 변화가 허용되지 않는 고급 응용의 경우, 자격 있는 부품과 반품 부품의 차이를 만드는 경우가 많음.

결정은 금속학적이지 않음 — 상업적임. 고객의 사양이 ≤3% RA라고 명시되어 있고 템퍼링만으로는 달성할 수 없다면, 초저온 처리(sub-zero)는 선택 사항이 아니다.

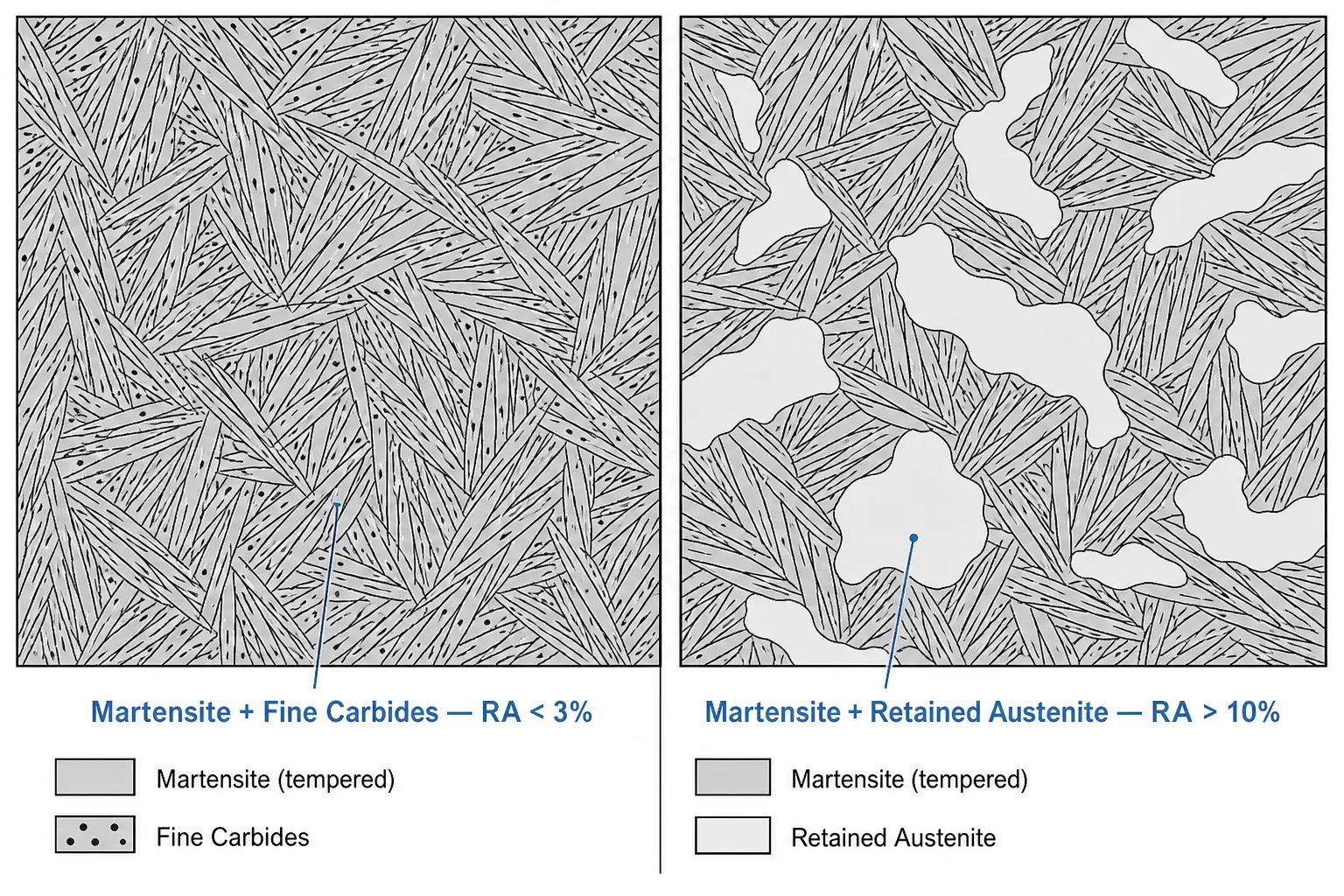

Retained austenite in GCr15 bearing steel — metallographic comparison of normal martensite vs excessive retained austenite microstructure

6. 검증: 경도만으로는 아무 것도 알 수 없습니다

부품이 경도 사양을 충족하더라도 여전히 사용될 수 있음 12% 오스테나이트 잔류. 경도와 RA는 서로 다른 방법으로 측정되는 서로 다른 특성이며, 경도를 RA의 대리 지표로 가정하면 사양을 벗어난 부품이 고객에게 출하되는 원인이 됨.

X선 회절은 RA를 직접 측정하는 기준 방법임. 금속조직 검사는 미세조직을 시각적으로 확인하는 방법을 제공함. 치수 안정성 테스트는 사용 중 발생하는 일을 검증합니다. 중요 부품의 경우, 피로 테스트는 루프를 닫습니다.

RA 제어가 고객 요구 사항이거나 — 반품을 통해 필요하다는 것을 알게 된 경우 — 생산 부품에서 측정하십시오, 공정 개발 중뿐만 아니라. XRD 테스트 비용은 배치 거부 비용에 비하면 미미합니다. 경화 공정이 검증되지 않았을 때 발생하는 문제에 대한 자세한 내용은, 가이드 참조 일반적인 유도경화 결함.

7 잔류 오스테나이트를 증가시키는 실수들

— 입고 미세구조 검사를 생략하는 것. 경화되기 전 구조가 어떻게 생겼는지 모른다면, 출력되는 결과를 문제 해결할 수 없습니다.

— 오스테나이트화 중 과열. 검증된 설정점보다 1도씩 높아질 때마다 용액 속 탄소가 더 많이 들어가고 Ms가 낮아집니다.

— 불균일하게 너무 빠른 가열. 열 구배가 탄소가 풍부한 국소 영역을 만듭니다. 그 영역이 RA가 됩니다.

— 급냉 지연. 코일 오프와 급냉 온 사이의 매 초가 불균일 냉각과 부분 변태의 기회입니다.

— 불균일한 분무 또는 불충분한 교반. 한 구역에서는 빠르고 다른 구역에서는 느린 담금질은 평균화되지 않으며 — 국부적인 RA를 발생시킨다.

— 한 번의 풀림 사이클에서 멈추기. RA가 문제가 될 때, 한 사이클은 출발점일 뿐, 결승선이 아니다.

— 경도 = 낮은 RA라고 가정하기. 이것이 불량 부품을 배출하는 실수다. RA를 직접 측정하거나 그렇다고 주장하지 마라.

핵심 내용

제어하는 것 GCr15 베어링 강철에 보존된 오스테나이트 한 가지 마법의 매개변수를 찾는 것이 아니다. 전체 체인을 관리하는 것이다 — 구상화 구조, 제어된 가열, 균일한 담금질, 전략적 풀림, 그리고 약한 고리 없이 직접 측정. 치수 변동으로 인해 다시 돌아오는 부품들은 거의 항상 건너뛴 단계로 추적된다, 서두른, 또는 검증되지 않은.


큐: GCr15 베어링 강에서 허용 가능한 잔류 오스테나이트 양은 얼마인가?

A: 대부분의 베어링 적용에서는, 잔류 오스테나이트를 아래로 유지해야 한다 6%. 일부 고성능 적용 — 정밀 스핀들, 항공 우주 베어링, 중요 서비스 조건 — 수준을 아래로 요구한다 3%. 허용 한계는 고객이 요구하는 치수 안정성과 피로 수명에 따라 달라집니다., 보편적인 기준에 따른 것이 아닙니다..


큐: 단순 템퍼링만으로 잔류 오스테나이트를 충분히 줄일 수 있을까요??

A: 목표에 따라 다릅니다.. 160~200°C에서의 표준 저온 템퍼링은 잔류 오스테나이트에 거의 영향을 주지 않습니다.. 220~260°C에서 여러 사이클로 실시하는 고온 템퍼링은 잔류 오스테나이트를 의미 있게 줄일 수 있으며, ≤6% 목표 달성에는 충분한 경우가 많습니다.. 하지만 요구 조건이 더 낮다면 3%, 템퍼링만으로는 충분하지 않을 수 있으며, 영하 처리(sub-zero treatment)를 평가해야 합니다..

베어링 강 경화 공정 검증에 도움이 필요하신가요?

부품 형상 공유, 재료 사양, 그리고 RA 목표. 당사의 엔지니어링 팀이 가열 파라미터 평가를 도와드릴 수 있습니다, 퀜치 설정, GCr15 베어링 부품의 템퍼링 전략.

문의하기 →
