복잡한 모양의 블레이드의 고주파 경화: 코일 설계 및 경도 패턴 제어

복잡한 블레이드 형상이 가열에 미치는 영향, 코일 설계, 담금질 및 최종 경화 영역

유도 경화 블레이드의 프로필이 복잡하면 더 어려워집니다., 단면 두께 변경, 단순한 원형 또는 직선 경로를 따르지 않는 급격한 전환 또는 강화된 영역.

이러한 부분에 대해서는, 문제는 단순히 경화 온도에 도달하는 것이 아닙니다.. 가열 패턴은 필요한 경화 면적과 일치해야 합니다., 블레이드 재료는 필요한 결과에 적합한 경화성을 가져야 합니다..

코일 기하학, 결합 거리, 따라서 공작물 위치 지정 및 담금질은 독립적인 설정으로 처리되기보다는 실제 블레이드를 중심으로 개발되어야 합니다..

1. 복잡한 블레이드 형상이 유도 가열을 변경하는 이유

비교적 균일한, 제어된 동심 간격이 있는 축대칭 부품은 가장자리를 따라 프로파일이 변경되는 블레이드보다 예상대로 가열되기 쉽습니다..

복잡한 칼날에는 날카로운 모서리가 포함될 수 있습니다., 좁은 부분, 두께 전환, 구멍들, 슬롯 또는 곡선 절단 영역. 이러한 기능은 공작물과 전자기장 간의 관계를 변경합니다.. 부품 내부의 열 전도도 국부 단면이 변경됨에 따라 달라집니다..

결과적으로, 둘 다 동일한 필수 경화 영역에 속하더라도 한 영역이 다른 영역보다 더 빨리 가열될 수 있습니다..

날카로운 코너, 예를 들어, 넓은 평면 섹션과 다르게 반응할 수 있음. 블레이드의 좁은 부분은 인접한 두꺼운 부분보다 더 빨리 온도에 도달할 수도 있습니다.. 이러한 효과는 자동으로 결함이 되지 않습니다., 그러나 필요한 경도 패턴을 정의할 때 이를 고려해야 합니다..

실제적인 질문은 블레이드 전체가 균일하게 가열되는지 여부가 아닙니다.. 경화가 필요한 부분이 지정된 결과를 얻기 위해 필요한 가열 및 냉각을 받는지 여부입니다..

2. 코일 설계, 결합 거리 및 공작물 위치 지정

복잡한 블레이드의 경우, 그 유도 코일 단순히 공작물의 외부 윤곽을 복사하는 것이 아니라 필요한 경화 영역 주위에 설계해야 합니다..

절단 부위만 경화가 필요한 경우, 인덕터는 블레이드의 나머지 부분과 실행 가능한 관계를 유지하면서 해당 영역 주변에 가열을 집중해야 합니다..

이 코일과 부품 사이의 간격, 때때로 결합 거리로 설명됨, 특히 중요하다. 복잡한 프로필에서, 이 거리는 한 지점에서 다른 지점으로 바뀔 수 있습니다.. 코일에 훨씬 더 가깝게 위치한 섹션은 더 멀리 있는 섹션과 다르게 반응할 수 있습니다..

따라서 고정 장치 설계는 가열 공정의 일부가 됩니다.. 코일을 기준으로 블레이드가 위치하는 위치와 해당 관계가 부품 간에 반복될 수 있는지 여부를 결정합니다..

어떤 경우에는, 목표 영역을 따르려면 프로파일링되거나 특수한 모양의 인덕터가 필요할 수 있습니다.. 다른 곳에서는, 코일이 모든 윤곽을 밀접하게 따르도록 만드는 것보다 작업물의 위치나 이동을 변경하는 것이 더 실용적입니다..

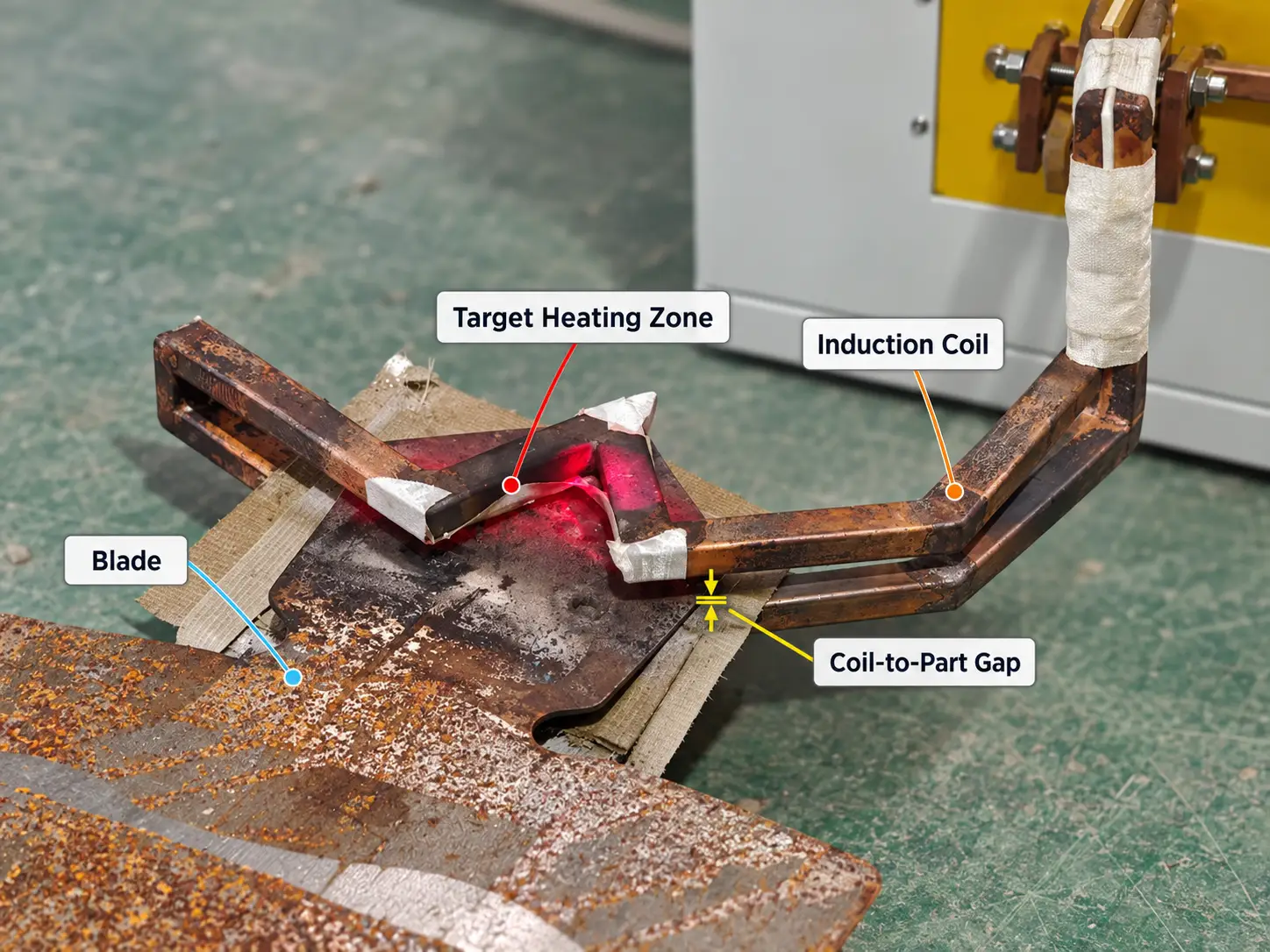

공정 개발 중 복잡한 블레이드 프로파일의 국부적인 유도 가열.

3. 공정 개발 및 온도 확인

복잡한 프로파일은 일반적으로 생산 프로세스가 마무리되기 전에 샘플 테스트가 필요합니다..

샘플을 가열하고 필요한 경화 영역에 비해 열이 발생하는 위치를 확인하여 초기 설정을 평가할 수 있습니다.. 코일 위치, 전력 수준, 가열 시간이나 공작물 위치를 조정하고 다시 테스트할 수 있습니다..

이 단계에서는 온도 측정이 도움이 될 수 있습니다., 그러나 경화 과정이 정확하다는 증거로 취급되어서는 안 됩니다.. 표면 상태, 산화 및 측정 방법은 온도 판독값에 영향을 미칠 수 있습니다., 유사한 표면 온도가 반드시 동일한 케이스 깊이나 최종 경도를 생성하는 것은 아닙니다..

따라서 온도 검사의 목적은 공정 개발을 지원하는 것입니다., 경도나 야금학적 검증을 대체할 수 없음.

작동 주파수 가열 거동과 침투 깊이에도 영향을 미칩니다., 그러나 이는 일반적으로 생산 중에 항상 자유롭게 변경될 수 있는 매개변수라기보다는 장비 및 프로세스 선택의 일부로 간주됩니다..

4. 가열 패턴에서 최종 경도 패턴까지

유도 가열 중에 가장 뜨겁게 나타나는 영역은 최종 경화 영역과 자동으로 동일하지 않습니다..

이 가열 패턴 담금질 전에 열이 어떻게 분포되는지 설명합니다.. 이 경도 패턴 가열 및 냉각 후 최종 경화 영역을 설명합니다., 필요한 표면 경도와, 지정된 곳에, 케이스 깊이를 구함.

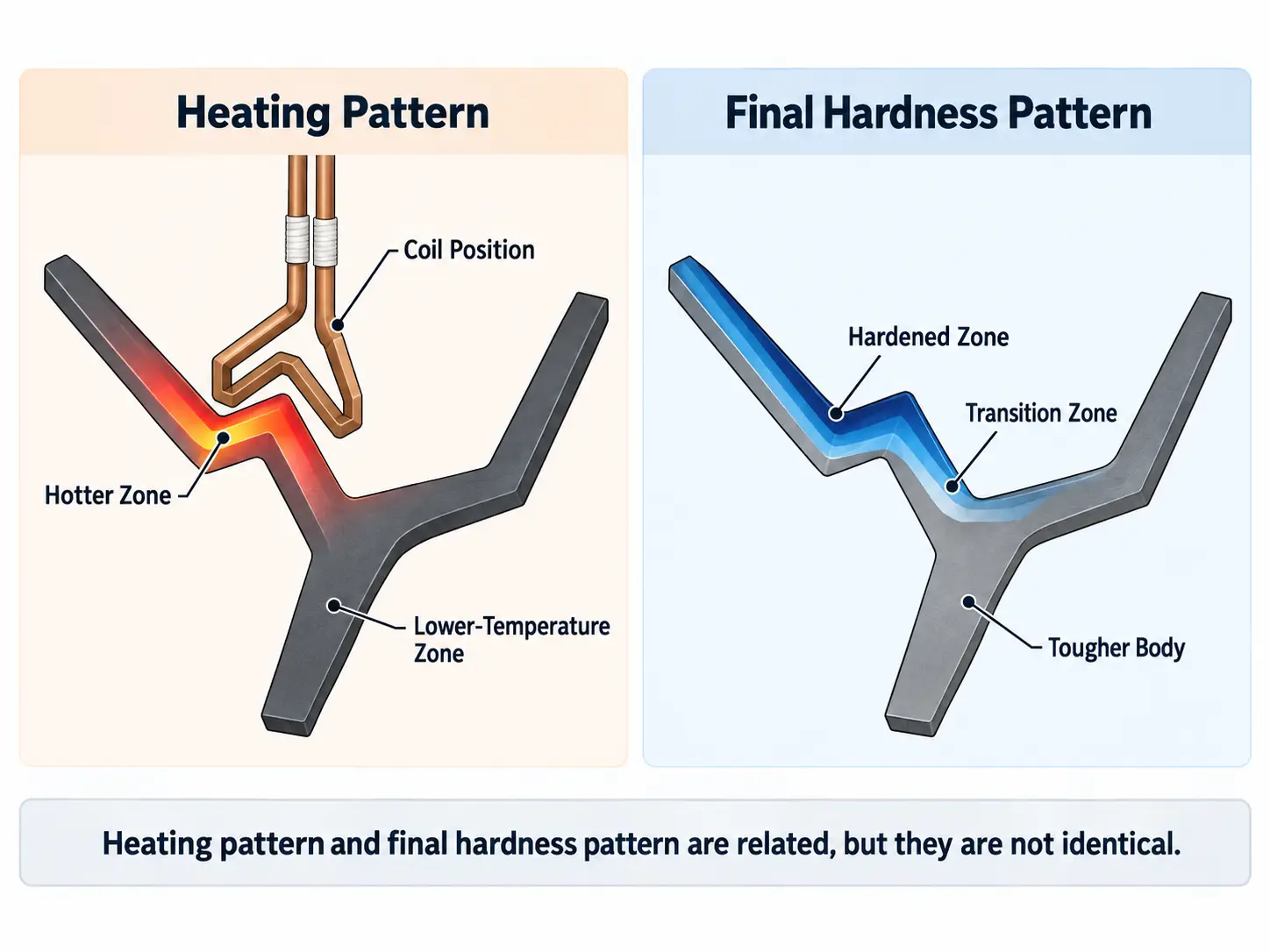

복잡한 블레이드의 가열 패턴과 최종 경도 패턴 비교.

재료 구성 및 경화성은 가열 주기와 함께 이 결과에 영향을 미칩니다.. 담금질 조건도 중요합니다.

좋은 가열 패턴이라도 가열 영역이 필요한 방식으로 냉각되지 않으면 만족스럽지 못한 결과가 나올 수 있습니다.. 복잡한 블레이드에는 담금질 스프레이로 균일하게 도달하기 어려운 표면이 있을 수 있습니다., 얇은 부분과 두꺼운 부분은 냉각 중에 다르게 반응할 수 있습니다..

그런 이유로, 인덕터와 퀀칭 장치는 동일한 프로세스의 일부로 개발되어야 합니다.. 목표는 블레이드에 필요한 경도 패턴입니다., 단순히 담금질 전의 붉게 달아오른 모습이 아닌.

5. 경화 결과를 확인하는 방법

최종 허용 기준은 블레이드 사양에서 나와야 합니다..

많은 응용 분야의 경우, 가장 유용한 검사는 다음과 같습니다. 표면 경도, 경화 영역의 위치와 범위, 케이스 깊이 요구 사항이 지정된 경우 유효 케이스 깊이.

부품 사양에 따라 금속 조직 검사 등의 검사가 필요한 경우 추가 검사가 필요할 수 있습니다., 왜곡 제어 아니면 크랙검사.

중요한 점은 유도 공정을 개발하기 전에 필요한 경화 영역을 정의해야 한다는 것입니다.. 일반적으로 블레이드 길이만 제공하는 것보다 대상 영역이 표시된 도면이 더 유용합니다., 폭과 두께.

이는 또한 일반적인 오해를 방지합니다.: 경화된 영역이 필요한 위치까지 확장되지 않거나 더 단단하게 유지되어야 하는 영역으로 확장되는 경우 프로세스는 단단한 표면을 생성할 수 있으며 여전히 실패할 수 있습니다..

6. 샘플 테스트부터 생산 장비까지

하나의 샘플에 적용되는 프로세스는 생산 프로세스가 되기 전에 반복 가능해야 합니다..

일단 코일, 공작물 위치와 가열 및 담금질 순서가 확립되었습니다., 생산 장비는 부품마다 이러한 조건을 재현해야 합니다.. 전용 고정 장치가 필요할 수 있습니다., 제어된 위치 지정, 반복 가능한 가열 시간 및 조화된 담금질.

서로 다른 블레이드 프로파일이 동일한 유도 전원 공급 장치를 사용할 수 있는 경우가 있습니다., 하지만 그렇다고 해서 동일한 완전한 설정을 사용한다는 의미는 아닙니다.. 다른 블레이드에는 다른 코일이 필요할 수 있습니다., 설비 또는 프로세스 매개변수 세트.

관련 블레이드 제품군의 경우, 상호 교환 가능한 툴링을 갖춘 공통 기계 플랫폼이 실용적일 수 있습니다.. 블레이드 형상 또는 경화 영역이 크게 변경되는 경우, 별도의 프로세스 설정이 더 적절할 수 있습니다..

자동화 수준은 프로세스 개발 초기에 가정하기보다는 생산 속도 및 처리 요구 사항을 따라야 합니다..

7. 프로세스 평가에 필요한 정보?

유용한 평가는 블레이드 자체에서 시작됩니다..

정보	중요한 이유
블레이드 사진 또는 그림	실제 프로필과 사용 가능한 코일 액세스를 표시합니다.
재료	블레이드가 필요한 경화 반응을 달성할 수 있는지 여부를 결정합니다.
두께 및 주요 단면 변화	가열 및 냉각 동작에 영향을 미침
필요한 경화 영역	목표 가열 및 경도 패턴을 정의합니다.
목표 경도, 지정된 경우	필요한 표면 결과를 정의합니다.
케이스 깊이, 지정된 경우	공정 및 장비 선택에 영향을 미침
현재의 열처리 방법, 있는 경우	기존 공정 조건을 식별하는 데 도움이 됩니다.
생산 요구 사항	고정 장치를 결정하는 데 도움이 됩니다., 처리 및 자동화 요구 사항

복잡한 블레이드의 경우, 필요한 경화 영역이 표시된 도면이 특히 유용합니다..

핵심 내용

복잡한 블레이드 유도 경화 매칭 문제다, 난방 문제는 아니고. 코일, 결합 거리, 도면이 지정한 위치에 정확히 필요한 경도 패턴을 배치하려면 공작물 위치와 담금질을 함께 개발해야 합니다.. 칼날이 뜨거울 때의 모양이 아닌 표면 경도와 케이스 깊이로 결과를 확인하십시오..

자주 묻는 질문

답변을 펼치려면 질문을 클릭하세요..

하나의 코일이 다른 블레이드 프로파일을 강화할 수 있습니까??

일반적으로 아니요. 다른 블레이드 프로파일에는 일반적으로 별도의 코일이 필요합니다., 설비 또는 프로세스 매개변수 세트, 동일한 유도전원을 사용하더라도.

가열 중 가장 뜨거운 부분은 항상 최종 경화된 부분입니까??

반드시 그런 것은 아닙니다. 가열 패턴과 최종 경도 패턴은 다를 수 있습니다., 재료의 경화성과 담금질 조건도 필요한 표면 경도와 케이스 깊이가 얻어지는 위치를 결정하기 때문입니다..

공정 개발 중 온도 확인이 경도 테스트를 대체합니까??

아니요. 온도 측정은 프로세스 개발을 지원합니다., 하지만 표면상태, 산화 및 측정 방법은 판독값에 영향을 미칠 수 있습니다.. 최종 경도와 케이스 깊이는 여전히 경도 또는 금속학적 검사를 통해 검증해야 합니다..

복잡한 블레이드에 가장 유용한 시작 정보는 무엇입니까?

필요한 경화 영역이 표시된 도면, 재료 및 경화 요구 사항과 함께. 블레이드 길이만 확인하는 것보다 표시된 타겟 영역이 더 유용합니다., 폭과 두께.
