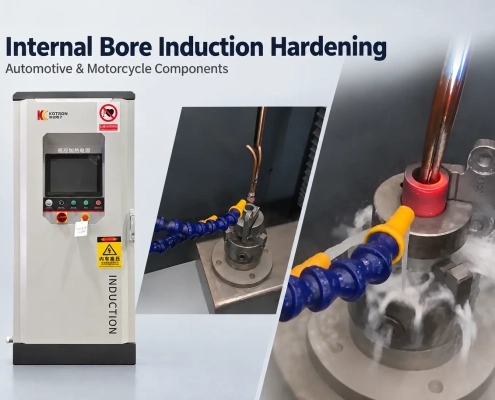

汽车内孔感应淬火机 & 摩托车精密零部件

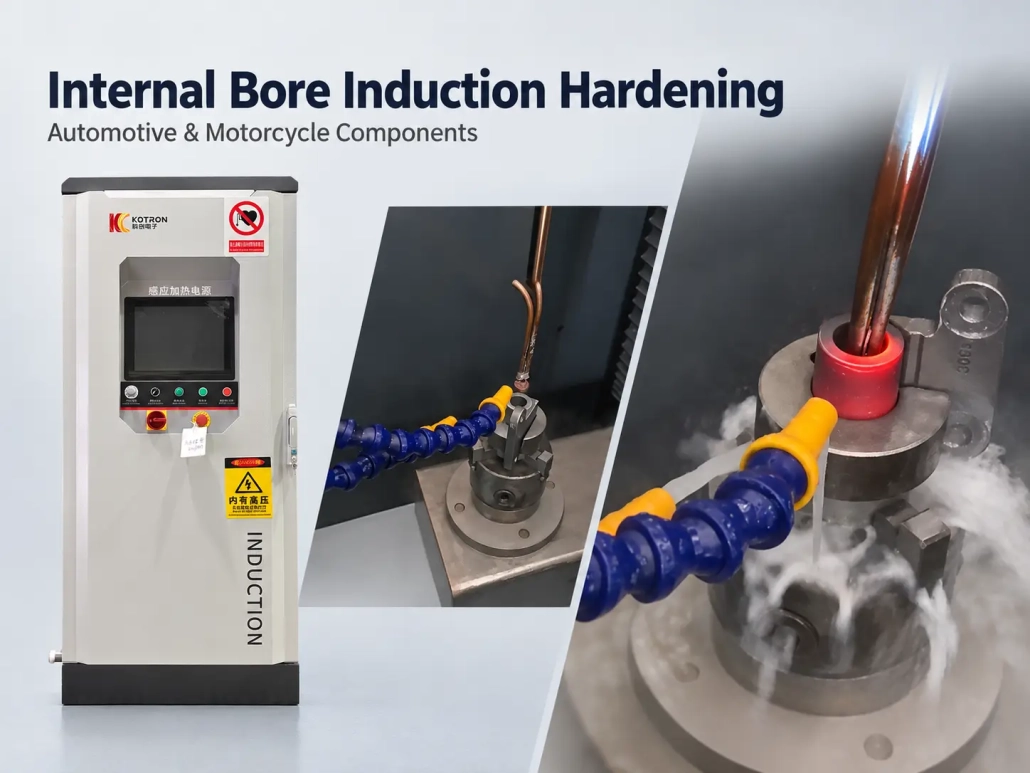

Ⅰ. 运行中的内孔硬化

Ⅱ. 合适的零件和硬化要求

当磨损或接触表面位于孔内部且仅该区域需要硬化时，使用内孔感应淬火.

本页显示的应用是汽车或摩托车精密部件. 类似的过程也可以被评估 衬套, 套筒 和其他具有可触及内表面的可硬化钢部件.

零件是否合适不仅仅取决于孔的存在. 主要考虑因素包括:

对于有台阶的零件, 凹进或其他复杂的内部几何形状, 剖面图特别有用. 它显示了感应器可以进入的位置以及实际需要硬化区的位置.

Ⅲ. 内孔硬化的电感器设计

感应器是内孔淬火与传统外感应淬火的主要区别之一.

它必须安装在工件内部，同时与被加热的表面保持适当的关系. 可用间隙可能有限, 尤其是当孔径较窄时, 深或被其他特征包围.

因此，电感器的开发考虑了零件的实际几何形状, 包括:

即使整体元件尺寸相似，孔几何形状的变化也可能需要不同的电感器.

位置也会影响加热模式. 如果感应器与孔壁之间的关系从一个工件到另一个工件发生显着变化, 加热面积会随之改变. 因此，当生产要求需要可重复定位时，可以使用专用夹具或受控机器运动.

工作频率, 可用功率, 加热时间和感应器设计与所需的渗层深度一起考虑. 表面深度不应仅被视为频率的结果.

Ⅳ. 孔内加热和淬火

所需的硬度模式取决于加热和随后的冷却.

在视频所示的过程中, 内表面先加热后淬火. 对于另一个工件, 淬火位置或顺序可能需要根据孔深而改变, 零件方向和目标硬化区域的位置.

工艺开发可能需要考虑孔内的加热长度, 冷却剂通道, 加热和淬火之间的时间, 以及循环期间工件的位置.

淬火不必遵循一种固定的机械布置. 取决于应用, 它可以与电感器分开布置或 纳入工具中.

目的不仅仅是均匀加热整个内表面. 加热和淬火布置应遵循零件规定的硬化区域.

Ⅴ. 机器配置和过程控制

根据工件和热处理要求而不是仅根据孔径来选择机器.

感应电源, 模具制造, 工件夹具和运动布置需要作为一个过程进行. 取决于应用, 该设备可以在工件和感应器之间使用固定定位或受控移动.

加热功率和加热时间根据工件设定, 材料和所需的硬化结果. 如果选择的设备配置包括 数字过程控制, 加热时间和功率输出等参数可以通过机器控制系统进行管理.

自动化要求也各不相同. 开发或小批量应用可能不需要与重复生产一个组件相同的处理安排.

因此, 机器建议通常基于零件图纸和生产要求，而不是单一标准配置.

Ⅵ. 机器选型所需信息

用于初步评估, 以下信息比一般请求更有用 “内孔淬火机。”

信息	其重要性
零件图或剖面图	显示内部几何结构和可用的电感器通道
材料	帮助确定所需的硬化响应是否可行
孔径	影响电感器尺寸和可用间隙
钻孔深度	影响电感器的范围和定位
所需硬化面积	定义需要加热和淬火的位置
目标硬度	定义所需的表面结果
表面深度, 如果指定	影响工艺和设备选择
生产要求	影响夹具, 运动和自动化配置

具有相同孔径的两个零件可能仍需要不同的工具. 孔入口附近可能需要一根短的硬化带, 而另一种可能需要在组件内部进行更深入的处理.

对于相关组件, 同一电源平台有时可能与不同的电感器一起使用, 夹具或流程设置. 这必须根据实际零件进行评估，而不是根据标称尺寸进行假设.

Ⅶ. 常见问题解答

单击问题以展开答案.

一台机器可以淬火不同的孔径吗?

孔径是选择因素之一, 但电感器, 夹具和工艺设置是根据实际零件开发的. 具有相同孔径的两个零件可能仍需要不同的工具.

内孔淬火与轴或表面淬火相同吗?

不. 在内孔淬火中，感应器在有限的空间内运行, 所以孔径, 孔深和硬化区域的位置直接影响感应器和机器布局.

我需要提供哪些信息才能进行评估?

零件图或剖面图, 材料, 孔径和深度, 所需硬化面积, 目标硬度, 外壳深度（如果指定）, 以及生产要求.

相关部件能否共用一个电源?

有时可以. 相关组件可能使用具有不同电感器的相同电源平台, 夹具或流程设置, 但这必须根据实际零件进行评估，而不是根据标称尺寸进行假设.

孔径是否仅决定机器选择?

不. 该机器是根据完整的工件和热处理要求——孔径和深度来选择的, 硬化区, 目标硬度, 渗层深度和生产率都有贡献.

Ⅷ. 将您的零件图发送给我们

进行初步审查, 向我们发送组件的图纸或清晰照片以及材料, 如果知道的话, 以及需要硬化的区域.

如果目标硬度, 渗碳深度或生产要求已确定, 他们也可以包括在内. 在第一次讨论之前不需要它们.

根据可用的零件信息, 这 内孔电感, 工件定位, 加热方式, 淬火布置及机器配置 可以对应用程序进行评估.
