Hệ thống sưởi cảm ứng cho các bộ phận ô tô: Hướng dẫn thực tế dành cho người mua

Dành cho nhà xưởng cần ổn định, sưởi ấm lặp lại trong sản xuất—hàn ống đồng, hàn công cụ cacbua, làm nóng sơ bộ đường ống, Tôi bề mặt, hoặc xử lý nhiệt—bên phải thiết bị làm nóng cảm ứng quyết định trực tiếp chất lượng sản phẩm, tốc độ sản xuất, và chi phí vận hành. Hướng dẫn này bao gồm những gì các quản lý sản xuất, các nhà tích hợp tự động hóa, và đội ngũ mua sắm nên biết trước khi lựa chọn hệ thống gia nhiệt cảm ứng.

1. Tại sao việc lựa chọn thiết bị quan trọng	2. Công nghệ hoạt động như thế nào
3. Các yếu tố quan trọng khi lựa chọn	4. Ví dụ ứng dụng công nghiệp
5. Những sai lầm phổ biến khi mua	6. Một quy trình lựa chọn đơn giản

1. Tại sao việc Lựa chọn Thiết bị Quan trọng

Bộ gia nhiệt cảm ứng cung cấp nhiệt nhanh, cục bộ, và có thể kiểm soát nhiệt mà không tiếp xúc trực tiếp với ngọn lửa. Nhưng khi thiết bị được chọn sai:

• Chất lượng gia nhiệt không ổn định—các bộ phận trông nóng, nhưng nhiệt độ mối nối thực tế, độ sâu thấm carbon, hoặc độ đồng đều thay đổi từng phần. Trong hàn và làm cứng, sự khác biệt nhỏ gây mối nối yếu, nứt nẻ, hoặc độ cứng không đồng đều.
• Công suất hoặc tần số sai—công suất quá thấp làm giảm tốc độ sản xuất; quá nhiều làm kiểm soát khó hơn và rút ngắn tuổi thọ cuộn dây. Tần số sai gây nhiệt không đều hoặc độ sâu thâm nhập không đủ.
• Khoảng cách tự động hóa và giám sát—một hệ thống hoạt động trong kiểm thử thủ công có thể thất bại trong sản xuất tự động nếu giao tiếp PLC, phản hồi theo thời gian thực, quản lý công thức, và tín hiệu báo động bị giới hạn.

2. Công nghệ hoạt động như thế nào

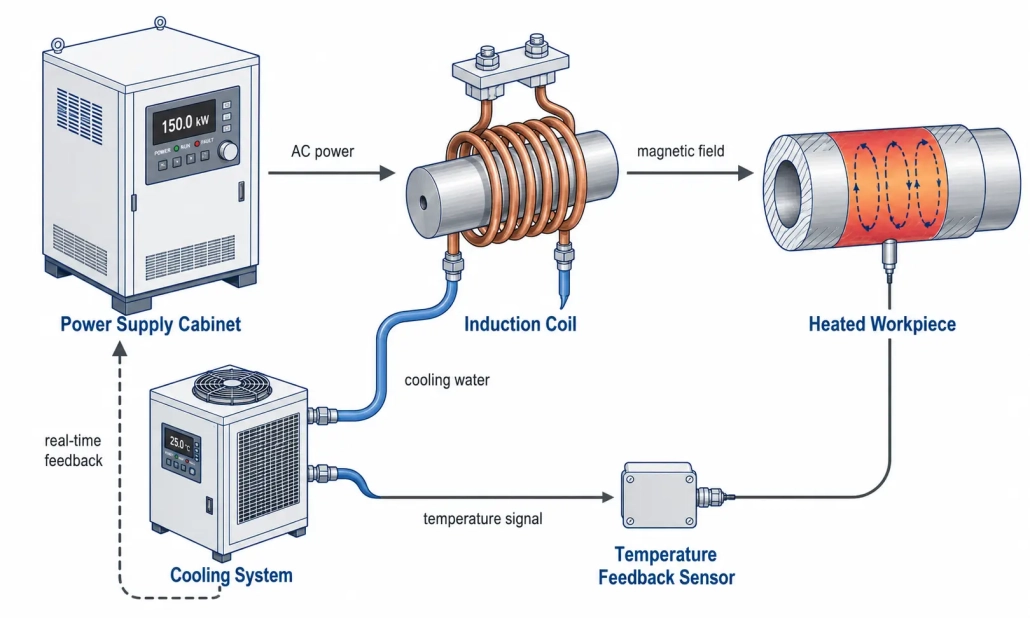

Một hệ thống gia nhiệt cảm ứng sử dụng từ trường xoay chiều để tạo dòng điện xoáy bên trong chi tiết dẫn điện. Nhiệt được sinh ra bên trong kim loại tự nó—không được truyền từ ngọn lửa bên ngoài. Bốn yếu tố tạo thành một hệ thống tích hợp: nguồn điện cung cấp năng lượng được kiểm soát, cuộn dây chuyển đổi nó thành từ trường, chi tiết gia công hấp thụ nó như nhiệt, và hệ thống làm mát giữ mọi thứ ổn định. Vì gia nhiệt không tiếp xúc, quy trình sạch sẽ, có thể lặp lại, và phù hợp với dây chuyền tự động. Đối với vật lý cơ bản, xem các trang Gia nhiệt cảm ứng hoạt động như thế nào? hướng dẫn.

3. Các yếu tố chọn lựa chính

Công Suất

Hệ thống đạt nhiệt độ mục tiêu nhanh như thế nào trong thời gian chu kỳ của bạn. Kích thước cho chi tiết nặng nhất có thực tế, không phải trung bình của bạn. Nguồn cung cấp chạy ở 60–70% công suất kéo dài lâu hơn một chốt gần 100% cho ca đầy đủ. Để tính toán công suất chi tiết trên các ứng dụng, xem các trang hướng dẫn chọn công suất đầy đủ.

Dải Tần Số

Kiểm soát độ sâu gia nhiệt. Tần số cao hơn (100–400 kHz) = nhiệt bề mặt nông đối với các bộ phận nhỏ và vỏ mỏng. Tần số trung bình (10–100 kHz) = mục đích chung. Tần số thấp hơn (1–10 kHz) = thâm nhập sâu cho các phần lớn. Phù hợp với kích thước bộ phận và mục tiêu sưởi ấm—đừng chỉ chọn từ một danh mục. Xem hướng dẫn của chúng tôi hướng dẫn phân loại tần số.

Thiết Kế Cuộn Dây

Cuộn dây là một công cụ quá trình, không phải là một phụ kiện. Hình dạng cuộn, số vòng, kích thước ống đồng, làm mát bằng nước, và khoảng cách từ bộ phận đều quyết định tính đồng nhất và hiệu quả sưởi ấm. Ngay cả nguồn điện cao cấp cũng không thể bù đắp cho cuộn cảm thiết kế kém.

Vật liệu chi tiết gia công & Hình học

Thép dẫn nhiệt hiệu quả. Đồng và nhôm dẫn điện tốt hơn—chúng cần dòng điện cao hơn và ghép cuộn chặt hơn. Luôn cung cấp cấp vật liệu, kích thước, và vùng gia nhiệt cụ thể khi nói chuyện với nhà cung cấp.

Giao diện Tự động hóa

Nếu hệ thống sẽ tích hợp với tải robot, bàn xoay, hoặc dây chuyền băng tải, xác nhận chức năng khởi động/dừng từ xa, giao thức truyền thông PLC, lưu trữ công thức, đầu ra lỗi, và đầu ra dữ liệu thời gian thực trước khi đặt hàng.

Hệ thống Làm mát

Thiết bị cảm ứng tạo ra nhiệt trong cuộn dây, điện tử công suất, và máy biến áp đầu ra. Kích thước máy làm lạnh để loại bỏ nhiệt bền vững, không xếp hạng cao nhất—làm mát dưới kích thước gây ra tình trạng ngắt quãng giữa ca và rút ngắn tuổi thọ linh kiện. Xem hướng dẫn của chúng tôi hướng dẫn làm mát bằng nước.

Giám sát quá trình

Trong sản xuất, khả năng lặp lại đánh bại tốc độ tối đa. Sức mạnh thời gian thực, năng lượng, và giám sát nhiệt độ giúp gắn cờ các bộ phận bị thiếu, định vị cuộn dây kém, chu kỳ bất thường, và trôi dạt theo từng đợt trước khi phế liệu chất đống.

4. Ví dụ ứng dụng công nghiệp

Hàn ống đồng

Sạch sẽ, sưởi ấm khớp cục bộ cho HVAC, điện lạnh, và các cụm hệ thống chất lỏng. Thay thế phương pháp hàn ngọn lửa thủ công bằng phương pháp hàn lặp lại, chu trình độc lập với người vận hành.

• Vật liệu: Ống đồng, phụ kiện bằng đồng hoặc đồng
• Kích cỡ: Ống OD thường là 1/4″ đến 2″
• Nhiệt độ: 640–730°C (Chất độn bạc-phốt pho BCuP)
• Cuộn dây: Cuộn dây kiểu vòng hoặc chia đôi có khe hở chặt chẽ (1–3 Khoảng hở mm)
• Tần số: 15–50 kHz cho kích thước ống chung

Hàn nhiệt dụng cụ cacbua

Kiểm soát nhiệt tại bề mặt tiếp xúc cacbua-thép để hợp kim hàn chảy đúng cách mà không gây hư hại nhiệt cho chi tiết chèn hoặc liên kết không đồng đều.

• Vật liệu: Chèn cacbua vonfram, chân thép hợp kim
• Kích cỡ: Chèn khối lượng 30–600 g
• Nhiệt độ: 650–700°C (Chất độn bạc BAg)
• Cuộn dây: Bánh kếp hoặc cuộn hình tập trung nhiệt ở khớp
• Tần số: 150–250 kHz để làm nóng giao diện cục bộ

Hệ thống sưởi ống & Gia nhiệt trước khi hàn

Gia nhiệt đồng đều trước khi hàn, xử lý nhiệt sau hàn, hoặc loại bỏ lớp phủ. Tính đồng nhất của hệ thống sưởi xung quanh chu vi là rất quan trọng.

• Vật liệu: Thép carbon, thép hợp kim, ống thép không gỉ
• Kích cỡ: Ống OD thường 2″ đến 24″+
• Nhiệt độ: 150–350°C (làm nóng trước), 600–760°C (PWHT)
• Cuộn dây: Cuộn dây tách hoặc vỏ sò để tiếp cận đường ống
• Tần số: 1–10 kHz để thâm nhập sâu hơn vào các bức tường dày

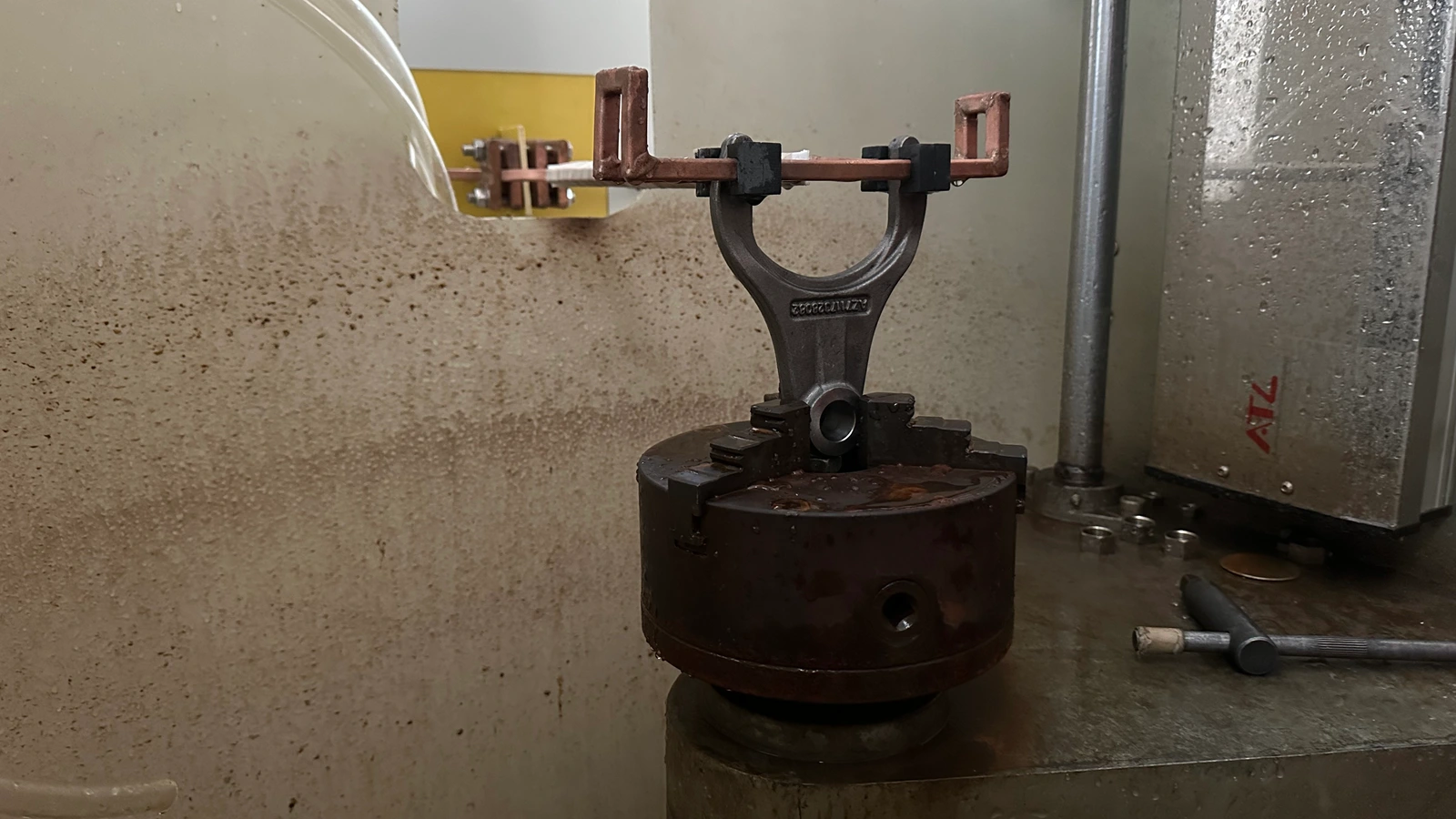

Làm cứng cảm ứng & Xử lý nhiệt

Gia nhiệt bề mặt nhanh rồi làm nguội để tăng khả năng chống mài mòn trên trục, bánh răng, chốt, các con lăn, và phuộc chuyển số.

• Vật liệu: Thép cacbon trung bình, thép hợp kim (1045, 4140, 4340)
• Kích cỡ: Đường kính bộ phận 10–80 mm điển hình
• Nhiệt độ: 850–950°C (Austenit hóa), tiếp theo là tôi nguội
• Cuộn dây: Cuộn dây bao quanh một vòng hoặc nhiều vòng, quét hoặc tĩnh
• Tần số: 10–50 kHz cho độ sâu vỏ 1–3 mm; 100–400 kHz cho <1 mm

5. Lỗi mua phổ biến

Sai sót	Chi phí thực sự
Chọn chỉ dựa trên giá	Số tiền ban đầu thấp che giấu việc khớp tần số yếu, làm mát nhỏ hơn, hoặc điều khiển hạn chế. Chi phí dài hạn thể hiện qua tỉ lệ phế liệu, thời gian ngừng máy, và bảo trì.
Lãng quên tần số	Hai 15 Bộ gia nhiệt cảm ứng kW với các tần số khác nhau tạo ra kết quả hoàn toàn khác nhau trên cùng một chi tiết. Luôn phù hợp tần số với vật liệu chi tiết, kích thước, và độ sâu gia nhiệt.
Xem cuộn dây như một suy nghĩ muộn	Nguồn điện tốt nhất cũng không thể sửa một cuộn dây kém. Thiết kế cuộn dây kiểm soát nơi nhiệt được phân bố. Dự trù ngân sách cho các cuộn dây riêng cho từng ứng dụng, không phải loại chung.
Mong rằng một thiết lập có thể xử lý mọi thứ	Một nguồn điện linh hoạt có thể phục vụ nhiều dòng sản phẩm, nhưng cuộn dây, công thức nấu ăn, và đồ đạc thường cần được dành riêng cho mỗi gia đình.
Bỏ qua giám sát quá trình	Không có điện, năng lượng, hoặc dữ liệu nhiệt độ, bạn không thể chứng minh chất lượng cho khách hàng của mình hoặc phát hiện sai sót trong quy trình trước khi nó trở thành lô bị loại bỏ.

6. Một quá trình lựa chọn đơn giản

Nếu bạn đang đánh giá thiết bị sưởi ấm cảm ứng và không biết bắt đầu từ đâu, hãy thực hiện năm bước này theo thứ tự. Mỗi bước thu hẹp phạm vi và cho bạn những con số cụ thể để thảo luận với nhà cung cấp.

Bước	Xác định điều gì	Tại sao nó thu hẹp lựa chọn của bạn
1. Xác định phôi	Cấp vật liệu, kích thước, khối, và khu vực cụ thể cần sưởi ấm.	Vật liệu và khối lượng xác định công suất tối thiểu. Vùng gia nhiệt xác định hình dạng và kích thước cuộn dây.
2. Đặt mục tiêu sưởi ấm	Hàn cảm ứng, làm cứng, gia nhiệt trước, hoặc sưởi ấm qua? Nhiệt độ mục tiêu? Thời gian chu kỳ cần thiết?	Nhiệt độ + thời gian = sức mạnh. Loại quy trình (bề mặt vs. sưởi ấm xuyên suốt) chỉ vào dải tần số.
3. Sức mạnh trận đấu & tần số	Tính toán kW cần thiết từ khối lượng, Tăng nhiệt độ, và thời gian. Chọn tần số từ độ sâu gia nhiệt và kích thước bộ phận.	Loại bỏ 80% của các mô hình có sẵn. Bây giờ bạn đang so sánh 3–5 những lựa chọn khả thi thay vì 50.
4. Chỉ định cuộn dây & làm mát	Hình dạng cuộn dây để truy cập một phần. Tốc độ dòng nước làm mát, áp suất, và công suất làm lạnh cho chu kỳ làm việc của bạn.	Cuộn dây xác định tính đồng nhất của hệ thống sưởi. Làm mát xác định thời gian hoạt động—giảm kích thước của nó và hệ thống sẽ dừng hoạt động giữa ca.
5. Xác nhận tự động hóa & giám sát	Giao thức PLC, I/O từ xa, số công thức nấu ăn, Phản hồi nhiệt độ, ghi dữ liệu, đầu ra cảnh báo.	Nguồn cung cấp hoạt động ở chế độ thủ công có thể không tích hợp với đường dây của bạn. Xác nhận giao diện trước khi đặt hàng.

Thực hiện theo năm bước sau, và bạn sẽ có một danh sách rút gọn các thiết bị phù hợp với hoạt động sản xuất thực tế của mình—không chỉ là một đống bảng dữ liệu. Khi bạn sẵn sàng thảo luận chi tiết cụ thể, mang theo bản vẽ chi tiết và thời gian chu kỳ mục tiêu của bạn đến cuộc trò chuyện. Để xem xét sâu hơn về công suất, xem các trang lựa chọn công suất gia nhiệt cảm ứng tài nguyên.

7. Chìa khóa mang đi

Việc chọn một hệ thống gia nhiệt cảm ứng cho các bộ phận ô tô phụ thuộc vào việc kết hợp năm yếu tố với sản xuất thực tế của bạn: công suất với khối lượng chi tiết và thời gian chu kỳ của bạn, tần số với độ sâu nhiệt, hình dạng cuộn dây với hình dạng chi tiết, làm mát với chu kỳ làm việc, và điều khiển với mức độ tự động hóa của bạn. Chọn đúng năm yếu tố này, và phần còn lại sẽ vào đúng vị trí. Đánh giá kỹ thuật sớm bằng các mẫu linh kiện thực giúp ngăn ngừa những sai lầm trong lựa chọn tốn kém, thậm chí còn đắt hơn nhiều so với chênh lệch giá giữa nguồn cung đầy đủ và nguồn cung phù hợp.

Câu hỏi thường gặp

Làm cách nào để chọn công suất phù hợp cho ứng dụng sưởi ấm cảm ứng?

Bắt đầu với vật liệu phôi, khối, nhiệt độ mục tiêu, và thời gian chu trình yêu cầu. Tính năng lượng lý thuyết cần thiết, thêm 30–50% đối với tổn thất khớp nối cuộn dây, sau đó xác nhận bằng một bài kiểm tra phần thực tế. Số danh mục là điểm khởi đầu, không phải là câu trả lời cuối cùng.

Tần số cao hay tần số trung bình tốt hơn?

Không cái nào là tốt hơn một cách tuyệt đối. Chọn dựa trên độ sâu nhiệt cần thiết: tần số cao (100–400 kHz) cho làm nóng bề mặt nông dưới 1 mm; tần số trung bình (10–100 kHz) cho hàn chung và độ sâu bề mặt khoảng 1–3 mm; tần số thấp (1–10 kHz) cho làm nóng sâu toàn bộ khối lớn.

Liệu một hệ thống gia nhiệt cảm ứng có thể xử lý nhiều loại chi tiết khác nhau không?

Một nguồn điện linh hoạt với dải tần rộng và các hồ sơ công thức lưu trữ có thể phục vụ nhiều dòng chi tiết. Tuy nhiên, cuộn dây và thiết bị chuyên dụng hầu như luôn cần cho từng dòng chi tiết. Hãy chuẩn bị đầu tư vào công cụ chuyên dụng cho ứng dụng ngay cả khi nguồn điện vẫn giữ nguyên.

Những thông tin nào tôi nên chuẩn bị trước khi liên hệ với nhà cung cấp?

Bản vẽ chi tiết chi tiết với cấp vật liệu và kích thước, Vùng gia nhiệt cụ thể, nhiệt độ mục tiêu, Thời gian chu trình hoặc tốc độ sản xuất yêu cầu, Nguồn điện và nước làm mát có sẵn tại cơ sở, Và bất kỳ yêu cầu giao diện tự động nào. Một chi tiết mẫu có giá trị hơn cả tá email.
