Hệ thống sưởi cảm ứng trong sản xuất hàng không vũ trụ: Ứng dụng, Kiểm soát quy trình, và lựa chọn thiết bị

Bạn có một bộ phận hàng không vũ trụ cần nhiệt ở một chỗ. Phần còn lại của thành phần phải luôn mát. Lò nung là câu trả lời sai cho vấn đề đó.

Đó là nơi Sản xuất hàng không vũ trụ sưởi ấm cảm ứng phù hợp. Kiểm soát, năng lượng cục bộ. Không ngâm toàn bộ phôi. Không cần chờ lò ổn định. Nhưng vấn đề là ở đây - cảm ứng không phải là plug-and-play. Đó là điện từ. Kết quả phụ thuộc vào hợp kim, hình học, tần số, thiết kế cuộn dây, và hàng chục biến nhỏ hơn đều tương tác với nhau. Gọi chúng vào và bạn có thể kiểm soát nhiệt độ chặt chẽ, giảm biến dạng, chu kỳ ngắn hơn. Cô, và bạn làm phế liệu. Nếu bạn chưa quen với vật lý cơ bản, cách hoạt động của gia nhiệt cảm ứng bao gồm những điều cơ bản.

1. Tại sao hệ thống sưởi cảm ứng phù hợp với sản xuất hàng không vũ trụ

Các bộ phận hàng không vũ trụ có nghĩa là vật liệu đắt tiền, dung sai chặt chẽ, và rất nhiều giấy tờ. Ném toàn bộ bộ phận vào lò nung và bạn đang tăng thêm khả năng tiếp xúc với nhiệt mà nó không bao giờ cần thiết - có nhiều rủi ro biến dạng hơn, chu kỳ dài hơn, xử lý nhiều hơn.

Cảm ứng làm nóng phôi trực tiếp bằng năng lượng điện từ. Không có ngọn lửa. Không có phần tử bức xạ. Mô hình nhiệt là một chức năng của tính chất vật liệu, tần số, hình học cuộn dây, vị trí một phần, và mức công suất. Hãy kết hợp đúng cách và nhiệt sẽ truyền đến chính xác nơi bạn muốn, ở tốc độ dốc bạn cần, mỗi chu kỳ.

Trên sàn, các kỹ sư không chọn cảm ứng vì nó có vẻ công nghệ cao. Họ chọn nó vì nó giải quyết được những vấn đề cụ thể mà lò nung không thể chạm tới:

- Làm nóng một tính năng. Để phần còn lại một mình.

- Các bước xử lý cắt. Chu kỳ ngắn hơn bất kỳ tuyến lò nào.

- Không có sản phẩm phụ đốt cháy. Sạch hơn ngọn lửa.

- Theo công thức. điều khiển bằng PLC. Có thể lặp lại.

- Hồ sơ có thể truy nguyên để sản xuất được chứng nhận.

Các ứng dụng tốt nhất không phải là nơi cảm ứng nhanh hơn. Họ là nơi kiểm soát nơi nhiệt tăng - và không tăng ở đâu - tạo nên sự khác biệt giữa một quá trình ổn định và cơn đau đầu liên tục.

2. Các ứng dụng hàng không vũ trụ phổ biến cho hệ thống sưởi cảm ứng

Cảm ứng xuất hiện trong sản xuất linh kiện, dụng cụ MRO, và xử lý nhiệt đặc biệt. Trên tất cả chúng, hai điều quan trọng: khả năng lặp lại và vùng ảnh hưởng nhiệt mà bạn thực sự có thể kiểm soát. Đây là cách nó ánh xạ tới các quy trình hàng không vũ trụ phổ biến nhất.

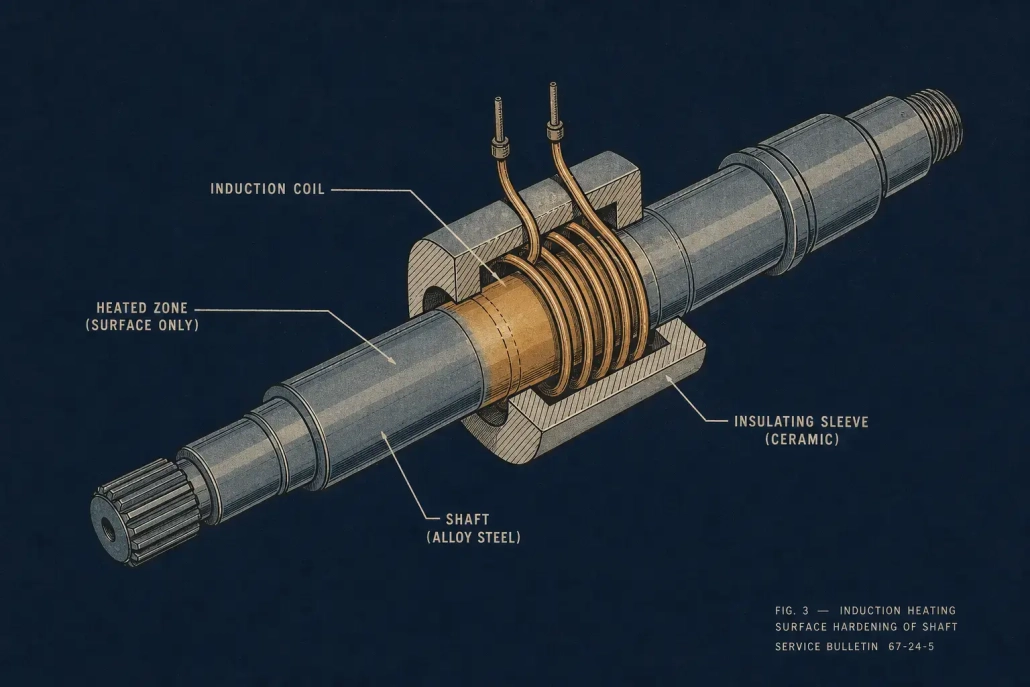

Tôi cứng bằng cảm ứng

Làm cứng có chọn lọc đặt một vỏ cứng lên trên một lõi cứng - chính xác là những gì làm mòn bề mặt trên các rãnh, trục, răng bánh răng, và cần có ghế chịu lực. Chỉ vùng mục tiêu đạt nhiệt độ biến đổi, nên độ biến dạng thấp hơn độ cứng của lò. Việc đánh bắt: tôi cứng bằng cảm ứng chỉ tốt như thiết kế cuộn dây, tốc độ quét, kiểm soát dập tắt, và tần số phù hợp. Thay đổi một trong số đó và cấu hình độ cứng sẽ di chuyển. Khiếm khuyết cứng cảm ứng phổ biến hầu như luôn luôn theo dõi lại một trong những biến số trôi dạt.

hàn cảm ứng

Cụm ống, vỏ cảm biến, các phụ kiện, khớp nối hệ thống chất lỏng - Hàn rãnh cảm ứng làm nóng khớp mà không nấu phần còn lại của cụm. Lịch thi đấu, bầu không khí trơ, tuôn ra, độ hở của khớp được kiểm soát - thiết lập uốn cong xung quanh hợp kim và thông số kỹ thuật.

Đạt đến nhiệt độ hàn là đơn giản. Giữ khớp khớp, vị trí chất độn, Độ đồng nhất khi gia nhiệt, thời gian ngâm, bầu không khí, và tốc độ làm mát đồng thời đều có thông số kỹ thuật - đó là phần tách biệt một quy trình đáng tin cậy khỏi một máy phát điện làm lại.

Phụ kiện co lại

Bạc đạn, vành, ống lót, Lót ổ trục: bất cứ thứ gì có khớp nối nhiễu sẽ mở rộng rõ ràng dưới cảm ứng. Không có ngọn lửa. Không cần chờ lò. Mục tiêu không phải là luyện kim - đó là sự giãn nở nhiệt có thể dự đoán được. Làm nóng bộ phận bên ngoài đến nhiệt độ được lập trình và cụm lắp ráp lại với nhau. Có thể lặp lại. Nhạt nhẽo, thậm chí. Đó là điểm.

Liên kết, chữa cứng, và tiền gia nhiệt

Gia nhiệt trước khi hàn. Kích hoạt chất kết dính. Lớp phủ chữa bệnh. Tất cả đều cần nhiệt độ được kiểm soát mà không bị chậm hoặc tiếp xúc rộng rãi như máy sưởi bức xạ. vật liệu tổng hợp, lớp phủ, cấu trúc có thành mỏng - chúng có cửa sổ xử lý được đo bằng độ một chữ số. Cảm ứng mang lại nhiệt. Chứng minh nhiệt độ ở nơi nó thuộc về là nơi công việc thực sự tồn tại.

Xử lý nhiệt hợp kim đặc biệt

Thép, Hợp kim niken, Titanium, Nhôm — cảm ứng có thể xử lý hết, Nhưng không phải mọi yêu cầu xử lý nhiệt đều thích hợp với cảm ứng. Ngâm lâu. Đồng đều toàn bộ chi tiết. Những điều đó thuộc về lò nung. Cảm ứng phát huy hiệu quả khi việc nung nhiệt được chọn lọc, nhanh chóng, và định vị chính xác là mục đích của quá trình, không phải thỏa hiệp.

3. Cân nhắc Vật liệu và Quy trình

Bắt đầu từ vật liệu. Điện trở suất, độ thấm từ, độ dẫn nhiệt, hình học chi tiết, nhiệt độ mục tiêu — năm yếu tố đó quyết định liệu cảm ứng có hoạt động dễ dàng hay không, hoạt động với nỗ lực, hoặc chẳng có ý nghĩa gì cả.

Trong hàng không vũ trụ, đạt nhiệt độ là không đủ. Phương pháp gia nhiệt phải hỗ trợ thông số kỹ thuật: giới hạn tốc độ tăng tốc, thời gian ngâm, tính đồng nhất trên vùng nóng, tình trạng bề mặt sau đó, hạn chế về bầu không khí, dung sai biến dạng, tiêu chí chấp nhận luyện kim, và quá trình kiểm tra và ghi chép đi kèm với tất cả những điều đó.

Đối với các bộ phận quan trọng, xác nhận trở nên đắt đỏ. Cặp nhiệt điện nhúng trong quá trình phát triển. Tương quan IR. Độ cứng đi qua. Vi cấu trúc. Phân chia phá hủy. Phải mất thời gian. Ngân sách cho nó.

Và hình học cũng quan trọng như hóa học. Các cạnh, góc, lỗ hổng, vai trục, răng then, chuyển đổi đường kính - cảm ứng không làm nóng những thứ này theo cách nó làm nóng một hình trụ trơn. Các bộ phận hàng không vũ trụ có hình học giảm trọng lượng, tường mỏng, bán kính chặt chẽ. Chính xác là thứ khiến việc sưởi ấm đồng đều trở nên khó khăn. Hình dạng cuộn, quay bộ phận, chuyển động quét, bộ tập trung dòng chảy, hồ sơ sức mạnh - tất cả các công cụ trong hộp, nhưng chúng phải được kiểm tra trên các bộ phận thực tế. Người mẫu giúp bạn gần gũi hơn. Các bộ phận nói lên sự thật.

4. Tần số, Công suất, và các quyết định thiết kế cuộn dây

Ba quyết định định hình mọi quá trình cảm ứng: tần số, quyền lực, và thiết kế cuộn dây. Họ xác định nơi nhiệt đổ bộ, nó tập trung thế nào, và bộ phận đạt đến nhiệt độ nhanh như thế nào. Bỏ lỡ bất kỳ điều nào trong số đó và phần còn lại của hệ thống không thể bù đắp.

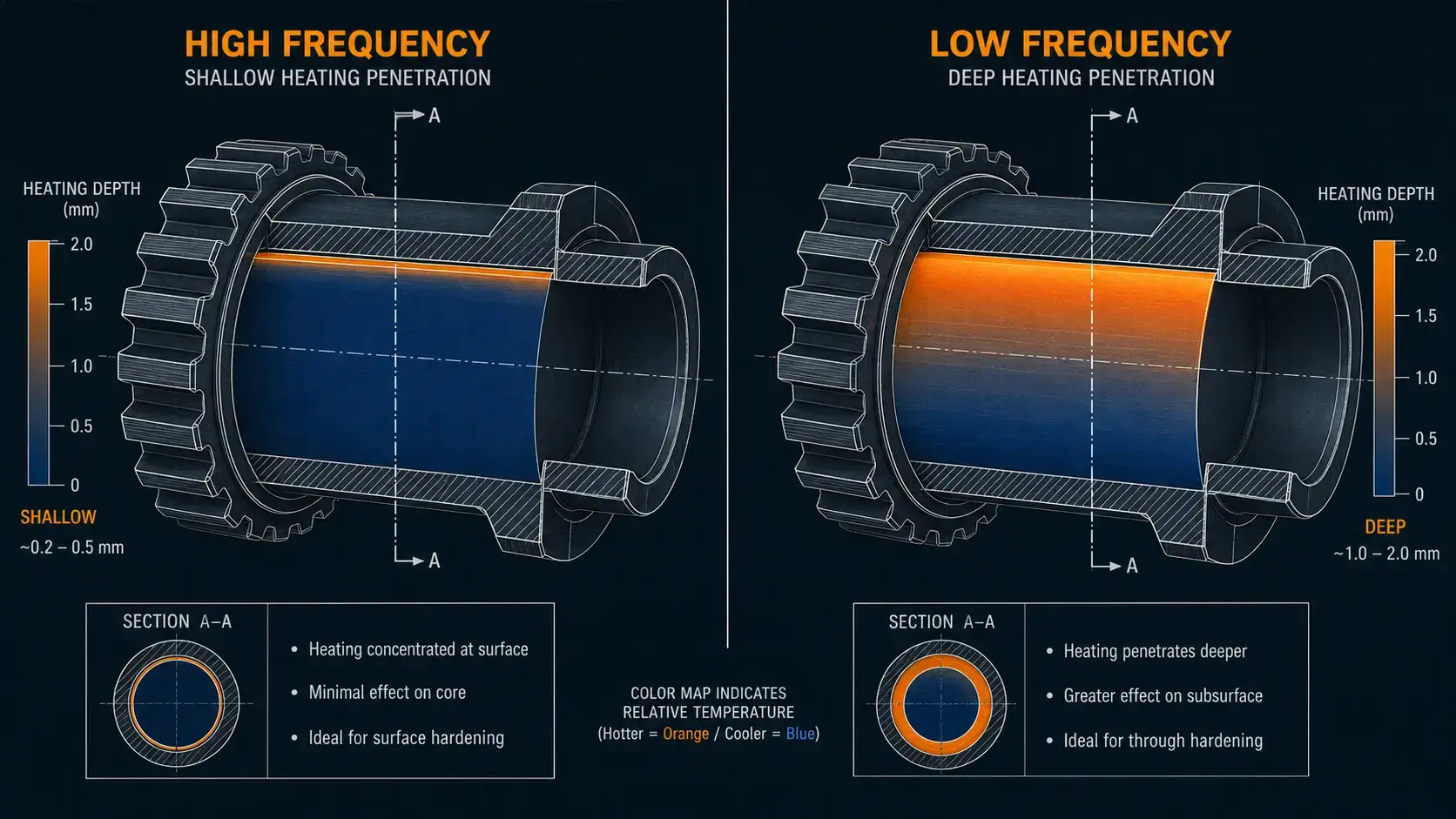

Tần số. Tần số cao hơn đẩy nhiệt về phía bề mặt. Tần số thấp hơn làm cho nó sâu hơn. Đối với quá trình làm cứng, số bạn chọn trực tiếp đặt độ sâu chữ hoa và chiều rộng vùng chuyển tiếp. Để hàn hoặc lắp co lại, tần số kiểm soát liệu nhiệt có ở khớp nối hay lan truyền qua phần không. Câu trả lời đúng phụ thuộc vào loại vật liệu, đường kính phần hoặc độ dày của tường, độ sâu gia nhiệt cần thiết, thời gian chu kỳ, và liệu bạn đang làm nóng bề mặt hay cố gắng làm nóng toàn bộ mặt cắt ngang.

Hệ thống 3–10 kHz trên 50 trục thép mm mang lại cho bạn khả năng xử lý vỏ sâu. Phần tương tự ở 200–400 kHz giới hạn bạn ở một lớp bề mặt mỏng. Cũng không “tốt hơn” - họ làm những công việc khác nhau. Lựa chọn tần số tìm hiểu sự đánh đổi một cách chi tiết hơn.

Công suất. Quá ít năng lượng và chu kỳ của bạn kéo dài. Nhiệt lan vào những khu vực bạn không muốn sưởi ấm. Kiểm soát quá trình trôi dạt. Quá nhiều điện năng sẵn có không phải là vấn đề - miễn là nó có thể kiểm soát được và phù hợp với cuộn dây và công thức. Khi định cỡ, khối lượng phần ngăn xếp và thể tích được làm nóng theo nhiệt độ mục tiêu, thời gian chu kỳ, tổn thất nhiệt cho đồ đạc và làm nguội, tốc độ sản xuất, chu kỳ làm việc, và bất cứ bộ phận nào trong gia đình có thể đâm vào chiếc máy này trên đường.

Đừng chỉ hỏi “bao nhiêu kilowatt.” Hỏi xem hệ thống có cung cấp chu kỳ năng lượng lặp lại sau chu kỳ trong điều kiện sản xuất hay không - lão hóa cuộn dây, chuyển đổi nhiệt độ nước, người vận hành thay đổi ca. Đó là số liệu quan trọng. Lựa chọn công suất bao gồm phương pháp định cỡ.

Thiết kế cuộn dây. Cuộn dây là nơi mọi thứ gặp nhau. Bộ nguồn có thông số kỹ thuật phù hợp cấp nguồn cho cuộn dây được thiết kế tồi vẫn tạo ra các bộ phận không tốt. Hình học hàng không vũ trụ hầu như luôn yêu cầu các cuộn dây tùy chỉnh - các vòng có sẵn sẽ không cung cấp cho bạn kiểu dáng hoặc khoảng trống phù hợp.

Xem gì: hình dạng cuộn dây và số lượt, khoảng hở ghép đôi, bộ phận đó có bao nhiêu dung sai định vị, kích thước ống đồng và khả năng làm mát, liệu bộ tập trung thông lượng có giúp ích gì không, tính đồng nhất của trường, cách cuộn dây giữ vững một cách máy móc, và liệu ai đó có thể trao đổi nó mà không mất một buổi chiều sắp xếp lại.

Trên các bộ phận có giá trị cao, độ lặp lại của cuộn dây trong sáu tháng quan trọng hơn cách nó hoạt động vào ngày đầu tiên. Nếu hình dạng cuộn dây đi sau 500 chu kỳ, hoặc thiết bị dự phòng không khớp với kiểu nhiệt của thiết bị ban đầu, bạn gặp phải một vấn đề về chất lượng sẽ xuất hiện khi kiểm tra - hoặc tệ hơn, đang phục vụ.

5. Kiểm soát quy trình, Tự động hóa, và đảm bảo chất lượng

Sản xuất hàng không vũ trụ tồn tại nhờ vào việc kiểm soát quy trình được ghi lại. Thiết bị cảm ứng phải cung cấp các công thức nấu ăn có thể lặp lại, cung cấp điện có kiểm soát, giám sát nhiệt độ nơi nó tăng thêm giá trị, và dữ liệu sản xuất có thể theo dõi.

Kiểm soát bao nhiêu? Phụ thuộc. Một trạm thu nhỏ có thể chỉ cần tắt dựa trên nhiệt độ và xác nhận sự hiện diện của bộ phận. Một tế bào cứng chạy các bộ phận quan trọng của chuyến bay sẽ cần định hình năng lượng, kiểm soát tốc độ quét, thời gian làm nguội, giám sát dòng chảy, và các công thức nấu ăn bị khóa với các bản kiểm tra.

Nhiệt kế là mặc định, nhưng chúng không thể đánh lừa được. Sự thay đổi độ phát xạ, hoàn thiện bề mặt, góc nhìn, hơi nước, cặn bã, một phần chuyển động - tất cả đều gây rối loạn việc đọc. Khi một quy trình được xác nhận, một công thức về thời gian sử dụng năng lượng đôi khi giữ chặt hơn việc theo đuổi tín hiệu nhiệt kế đang nảy xung quanh. Các ứng dụng khác không thể hoạt động nếu không có phản hồi nhiệt độ theo thời gian thực. Bạn rơi vào thùng nào phụ thuộc vào phần, vật liệu, và yêu cầu chất lượng. Kiểm tra nó. Đừng cho rằng.

Cảm ứng diễn ra tự nhiên với robot, bàn định vị, băng tải, đồ đạc quay, và các tế bào được điều khiển bằng PLC. Trong hàng không vũ trụ, trường hợp mạnh mẽ hơn cho tự động hóa hầu như không bao giờ là tốc độ. Nó loại bỏ sự thay đổi phụ thuộc vào người vận hành ra khỏi quy trình được chứng nhận. Lựa chọn công thức theo số phần. Bắt tay mã vạch hoặc MES. Xác nhận sự hiện diện của một phần. Xác minh vị trí cuộn dây. Chuyển động quét servo. Xác nhận dòng chảy. Ghi nhiệt độ. Khóa liên động lỗi. Giám sát nước làm mát. Không có điều gì trong số đó là kỳ lạ cả - nhưng tất cả đều cần phải phối hợp với nhau mà không cần có ai trông nom nó.

Nước làm mát không được quan tâm đúng mức trong thiết kế hệ thống. Khi nó trôi - dòng chảy giảm, tăng nhiệt độ đầu vào, độ dẫn điện tăng lên - bạn gặp phải những lỗi phiền toái, cuộn nấu chín, sản lượng giảm, hoặc sự không nhất quán về nhiệt độ khó chẩn đoán vì không có ai theo dõi nước. Lưu lượng nước, chất lượng, độ dẫn điện, nhiệt độ, áp suất, lọc: chỉ định chúng. Giám sát chúng. Hệ thống làm mát bằng nước xứng đáng có phần riêng của họ trong bảng thông số kỹ thuật.

6. Lựa chọn thiết bị cho sản xuất hàng không vũ trụ

Bắt đầu với quy trình, không phải là một danh mục. Cấu hình hệ thống phù hợp đến từ gia đình thành viên của bạn, yêu cầu tài liệu chất lượng của bạn, thông lượng của bạn, sàn nhà của bạn, và ai sẽ duy trì nó. Thử nghiệm mẫu đánh bại mọi ước tính. Đối với các thành phần quan trọng, dữ liệu thử nghiệm là thứ duy nhất có giá trị.

Trước khi bạn gọi cho nhà cung cấp, có câu trả lời cho những điều này:

– Những tính năng nào cần nhiệt? Vật liệu và hợp kim gì?

- Nhiệt độ, độ cứng, độ sâu thấm carbon, hoặc tiêu chí chung - tiêu chí nào và mức độ chặt chẽ?

- Thời gian chu kỳ, khối lượng sản xuất, chu kỳ làm việc?

- Tải thủ công, bán tự động, hoặc tắt đèn tự động?

— Dữ liệu kiểm tra nào được ghi lại và nó đi đâu?

– Tiện ích tại chỗ? Cơ sở hạ tầng nước làm mát?

- Máy này có bao nhiêu bộ phận chia sẻ? Họ có thường xuyên thay đổi?

- Thay thế cuộn dây: ai làm việc đó, nó cần phải nhanh đến mức nào, thủ tục căn chỉnh là gì?

Những câu trả lời đó thu hẹp phạm vi tần số, Mức công suất, nền tảng điều khiển, xử lý cơ khí, và gói làm mát. Bỏ qua phần này và báo giá bạn nhận lại sẽ là cấu hình chuẩn của ai đó, không phải của bạn. Lựa chọn thiết bị bao gồm khuôn khổ rộng hơn.

Cấu hình hệ thống chạy từ nguồn cung cấp và cuộn dây độc lập (tốt cho việc sưởi ấm đơn giản) đến một tế bào tự động được tích hợp đầy đủ (những gì sản xuất hàng không vũ trụ đã được xác nhận thường cần). Một cuộc gọi chính: mức độ kiểm soát quy trình thuộc về nhà cung cấp cảm ứng so với nhóm tích hợp nội bộ của bạn. Hiểu sai và bạn đang tích phân hai lần.

Khả năng bảo trì không có nghĩa là “nó đi kèm với một hướng dẫn.” Cuộn dây, ống dẫn, dập tắt các bộ phận, cảm biến, đồ đạc - tất cả các mặt hàng mặc. Nếu việc hoán đổi một cái mất nửa ca và việc căn chỉnh không thể lặp lại, quá trình của bạn bị trôi dạt và những người có chất lượng của bạn chú ý đến trước khi những người bảo trì của bạn làm điều đó. Tìm kiếm quyền truy cập, chẩn đoán rõ ràng, các thông số thiết lập được ghi lại, và một kế hoạch cuộn dây dự phòng thực sự hoạt động. Đặc biệt nếu chiếc máy này là chiếc máy gây ra nút cổ chai.

7. Hạn chế thực tế và rủi ro kỹ thuật

Cảm ứng không phải là câu trả lời cho mọi vấn đề về nhiệt. Nó tỏa sáng khi công việc được bản địa hóa, có thể lặp lại, và lợi ích từ tốc độ. Đó là công cụ sai lầm khi bạn cần đưa một bộ phận phức tạp lớn về nhiệt độ đồng đều và giữ nó ở đó để ngâm lâu.

Rủi ro xuất hiện trong thế giới thực:

— Các cạnh, góc, phần mỏng nóng nhanh hơn phần thân của bộ phận. Mỗi lần.

- Khớp nối cuộn dây kém hoặc định vị sai lệch → quá nhiệt cục bộ.

— Biến thể hình học từng phần. Không phải tất cả “giống hệt nhau” các bộ phận giống hệt nhau.

— Nhiệt kế nằm khi bề mặt hoàn thiện, độ phát xạ, hoặc thay đổi hơi nước.

— Làm nguội quá mức trong quá trình đông cứng - bạn sẽ không biết cho đến khi quá trình truyền độ cứng không thành công.

— Cuộn dây quá nóng do dòng nước chảy trông rất đẹp trên bản vẽ.

– Cuộn thay thế không khớp với bản gốc. Chuyển đổi quy trình. Không ai gắn cờ nó.

Hầu hết chúng không xuất hiện trong quá trình vận hành. Họ xuất hiện sau sáu tháng sản xuất, khi ai đó thay đổi vật cố định, một cuộn dây được thay thế, hoặc một biến thể hợp kim mới xuất hiện. Thử nghiệm ứng dụng, kỹ thuật cuộn dây hợp lý, cố định thích hợp, và giám sát quá trình nắm bắt được rất nhiều trong số chúng. Đào tạo nắm bắt phần còn lại.

Trong thực tế, rất nhiều cửa hàng chạy cả hai. Cảm ứng xử lý công việc có chọn lọc - hàn, làm cứng, lắp ráp sưởi ấm, làm nóng trước. Lò xử lý nhiệt toàn phần. Chúng bổ sung cho nhau. Không phải đối thủ cạnh tranh.

Điểm mấu chốt: Sản xuất hàng không vũ trụ sưởi ấm cảm ứng giành được vị trí của nó khi bạn cần nhiệt cục bộ, cung cấp năng lượng lặp lại, chu kỳ ngắn hơn, và một quy trình tích hợp với thiết bị sản xuất kiểm soát. Sự khác biệt giữa một hệ thống vận hành ổn định trong nhiều năm phụ thuộc vào việc phù hợp tần suất, quyền lực, thiết kế cuộn dây, làm mát, tự động hóa, và xác nhận với từng bộ phận cụ thể — cùng tiêu chuẩn chất lượng mà nó phải vượt qua.

Câu hỏi thường gặp

---

Q: Những bộ phận hàng không vũ trụ nào là ứng viên tốt cho gia nhiệt cảm ứng?

MỘT: Trục, răng then, bánh răng, bề mặt ổ trục, Lót ổ trục, ống lót, các phụ kiện, và các cụm ống — về cơ bản là bất kỳ bộ phận nào bạn cần làm nóng một đặc điểm cụ thể thay vì toàn bộ bộ phận. Các ứng cử viên tốt nhất có xu hướng là những bộ phận mà quá trình gia nhiệt chọn lọc trực tiếp cải thiện độ ổn định kích thước hoặc tính nhất quán của mối nối so với xử lý bằng lò nung.

---

Q: Làm thế nào để bạn chọn tần số cảm ứng phù hợp cho các bộ phận hàng không vũ trụ?

MỘT: Lựa chọn tần số phụ thuộc vào vật liệu, hình học chi tiết, độ sâu gia nhiệt cần thiết, và điều bạn đang cố gắng làm - làm cứng bề mặt, xuyên qua nhiệt, hoặc hàn. Tần số cao tập trung ở bề mặt; tần số thấp thâm nhập sâu hơn. Thử nghiệm ứng dụng trên các bộ phận đại diện là cách đáng tin cậy nhất để khóa nó. Ước tính lý thuyết giúp thu hẹp phạm vi, nhưng chúng không thay thế dữ liệu thử nghiệm thực tế.
