Warum meine Induktionsspule überhitzt? Ursachen, Überprüfungen, und Reparaturen

Eine Induktionsspule führt während des Betriebs hohen Strom, also ist etwas Wärme normal. Was Aufmerksamkeit verdient, ist eine Abweichung von der normalen Produktion: die Spule beginnt spürbar heißer zu laufen, ein Bereich verfärbt sich wiederholt, ein Konzentrator verschlechtert sich, oder derselbe Abschnitt Kupfer versagt immer wieder.

Kühlprobleme sind häufig, aber sie sind nicht die einzige Ursache.

Ein nützlicher erster Schritt ist, zu betrachten, wo die Wärme auftritt wo die Hitze auftritt und wann das Problem begann.

1. Erste: Was ist eigentlich Überhitzung??

Drei verschiedene Probleme werden oft einfach beschrieben als „Überhitzung“:

• das Induktionsspule gerät selbst läuft zu heiß

• das Werkstück überhitzt

• die Spule ist überschlagend, brennend oder kurzschlussartig

Sie sollten nicht auf die gleiche Weise diagnostiziert werden.

Wenn die Werkstücktemperatur zu hoch ist, während die Spule normal bleibt, das Heizverfahren, Leistung, Kopplung oder Prozessparameter könnten das eigentliche Problem sein.

Sichtbare Brandspuren oder elektrische Nachführung deuten eher auf die Isolation, Abstand, Kontamination oder elektrischer Schaden.

Für die Spule selbst, Beginnen Sie mit einer Frage:

Erhitzt sich die gesamte Spule, oder ist das Problem auf einen Ort konzentriert?

Was Sie beobachten	Zuerst prüfen
Die gesamte Spule wird allmählich heißer	Wasserfluss, Kühlmitteltemperatur, Blockierung
Ein Bereich überhitzt wiederholt	Lokale Kühlung, Anschluss, Spulenform
Das Problem tritt nach Monaten des Betriebs auf	Kalkablagerungen, Ablagerungen, Filter
Eine neue Spule wird sofort heiß	Installation, Wasserweg, Anpassung, Geometrie
Die Erwärmung ändert sich, nachdem die Spule verschoben wird	Spulenposition und Werkstückabstand
Brandflecken oder Lichtbögen erscheinen	Isolierung, Kontamination und Abstand
Mehrere Spulen fallen an derselben Stelle aus	Lokale thermische, elektrische oder mechanische Ursache

Diese Tabelle ist nur ein Ausgangspunkt, aber sie gibt normalerweise eine bessere Richtung als einfach die Leistung zu reduzieren.

2. Überprüfen Sie zuerst den Kühlkreislauf

Wenn eine etablierte Spule normal gearbeitet hat und allmählich heißer wird, Kühlung ist dies normalerweise das erste, was untersucht werden sollte.

Häufige Probleme umfassen:

• Kalk- oder Mineralablagerungen	• Schmutz im Kupferdurchgang
• verstopfte Filter	• geknickte oder verschlissene Schläuche
• eingeschränkte Armaturen	• falsche Ventilpositionen
• hohe Kühlmitteltemperatur	• verminderte Leistung von Pumpe oder Kälter

Ein häufiger Fehler ist die Annahme, dass normaler Wasserdruck normale Kühlung bedeutet.

Das tut sie nicht.

Ein teilweise blockierter Stromkreis kann trotzdem Druck anzeigen, während der tatsächliche Durchfluss durch die Spule zu niedrig ist. Wo ein erforderlicher Durchflusswert verfügbar ist, Die Messung des Durchflusses ist nützlicher als nur den Druck zu betrachten.

Ablagerungen verursachen zugleich zwei Probleme. Sie verringern den verfügbaren Wasserabfluss und bilden eine thermische Barriere zwischen Kupfer und Kühlwasser.

Deshalb kann eine Spule langsam heißer werden, auch wenn das elektrische Rezept sich nicht geändert hat.

Vergessen Sie den Produktionszyklus nicht

Die Kühlung kann während eines oder zweier Heizzyklen akzeptabel aussehen, aber bei kontinuierlicher Produktion unzureichend werden.

Wenn der Arbeitszyklus zunimmt, hat die Spule weniger Zeit, die angesammelte Wärme zwischen den Teilen abzugeben.

Wenn das Problem also erst nach wiederholter Produktion auftritt, sollten Sie es nicht mit einem einzelnen isolierten Zyklus beheben.

3. Wenn nur ein Bereich heiß ist, Suchen Sie nach einem lokalen Problem

Ein wiederholter Hotspot erfordert normalerweise eine andere Untersuchung als allgemeine Spulenüberhitzung.

Lokale Hitze kann entstehen durch:

• eingeschränkte Kühlung in einem Teil der Spule	• hohe Stromdichte
• schmale Kupferabschnitte	• scharfe Übergänge oder schwierige Spulen-Geometrie
• beschädigte Verbindungen	• Probleme mit Flusskonzentratoren

Der Ort ist wichtig.

Wenn der heißeste Bereich sich in der Nähe eines Befestigungspunkts oder einer elektrischen Verbindung befindet, mechanische Festigkeit überprüfen, Kontaktflächen, Oxidation und gelötete oder geschweißte Verbindungen.

Wenn derselbe Arbeitsabschnitt wiederholt verfärbt oder Risse bekommt, dann kann der einfache Austausch der Spule das Problem nur reproduzieren.

An diesem Punkt, sowohl der Kühldurchgang als auch die lokale elektromagnetische Belastung sollten überprüft werden.

Der Flusskonzentratorschaden ist nicht immer eine Überhitzung der Spule

Bei vielen Induktionshärtungsspulen, werden magnetische Flusskonzentratoren in der Nähe des aktiven Heizbereichs installiert.

Wenn der Konzentrator dunkler wird, reißt oder sich trennt, während das Kupfer relativ normal bleibt, behandelt es als separates Problem.

mögliche Faktoren sind:

• Konzentratormaterial	• Installation	• lokale Kühlung
• Betriebsfrequenz	• Kontamination	• lokale magnetische Belastung

Die Erhöhung des Wasserflusses durch das Kupfer löst nicht unbedingt ein Konzentratorproblem.

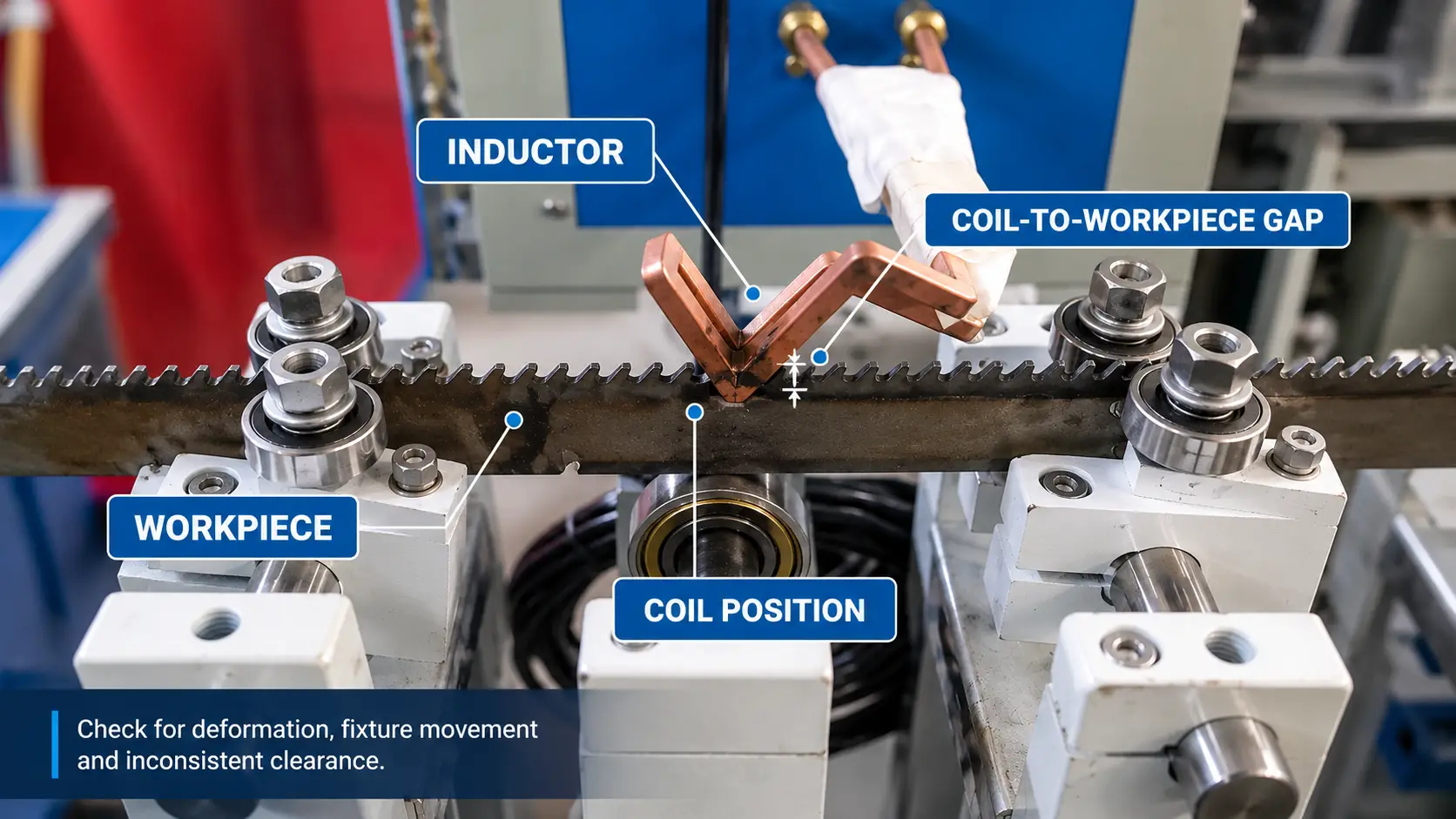

4. Überprüfen Sie die Spulenposition und was sich geändert hat

Mechanische Änderungen können einen Induktionsprozess beeinflussen, selbst wenn niemand das Heizrezept geändert hat.

Eine Spule kann beim Handling verbogen werden. Eine Vorrichtung kann sich bewegen. Ein rotierendes Teil kann Schlag haben. Eine Ersatzspule kann leicht anders sitzen als die vorherige.

Überprüfen:

• Spulenverformung	• Bewegung der Vorrichtung
• Bauteilpositionierung	• Luftspalt zwischen Spule und Werkstück
• Werkstücklaufabweichung	• Wiederholgenauigkeit von Teil zu Teil

Für rotierende Teile, Überprüfen Sie den Spalt über den gesamten Umfang und nicht nur an einer Stelle.

Wenn die Überhitzung sofort nach der Installation einer neuen oder reparierten Spule auftritt, ändert sich auch die Fehlersuche-Priorität.

Überprüfen Sie:

• Kühlwasseranschlüsse	• Flussrichtung	• Kupferabmessungen
• Kühlkanalgeometrie	• der Spulenposition	• Anzahl der Windungen
• elektrische Abstimmung	• Betriebsfrequenz	• Fertigungsqualität

Bei einer alten Spule, die plötzlich heißer wird, kommen Kühlung und Verschleiß normalerweise zuerst. Für eine neue Spule, die sich von Anfang an anders verhält, Verdienen Geometrie und elektrische Anpassung schon deutlich früher Aufmerksamkeit.

5. Zum Härten von Spulen, Überprüfen Sie die Arbeitsumgebung

Induktionshärtungsspulen arbeiten oft sehr nahe an hoch temperierten Werkstücken.

Strahlung und Konvektion vom Werkstück können dem Induktor Wärme hinzufügen, obwohl die Bedeutung dieses Effekts je nach Anwendung variiert.

Zu den relevanten Faktoren gehören::

• Werkstücktemperatur	• Erwärmungszeit	• Spule-zu-Werkstück-Abstand
• Einschaltdauer	• verfügbare Kühlung

Gehen Sie nicht automatisch davon aus, dass das heiße Werkstück die Hauptursache ist. Die Position des Hotspots und die Kühlbedingungen müssen noch überprüft werden.

Das Abschreckspray fügt eine weitere Variable hinzu.

An Härteanlagen mit Induktion, überprüfen, ob die Abschreckflüssigkeit erreicht wird:

• elektrische Verbindungen	• Isolierung
• Flusskonzentratoren	• Verbindungen
• Bereiche, die nicht für kontinuierliche Sprühbelastung vorgesehen sind

Ein geändertes Sprühmuster oder ein beschädigter Schild kann eine neue Betriebsbedingung schaffen, selbst wenn das Heizprogramm gleich bleibt.

6. Wenn wiederholtes Scheitern mehr bedeutet als Wartung

Eine einzelne beschädigte Spule bedeutet nicht automatisch, dass das Design falsch ist.

Kupfer kann durch thermisches Zyklieren beschädigt werden, Vibrationen, Aufprall, Überhitzung oder Fertigungsprobleme.

Wiederholtes Versagen ist informativer.

Achten Sie darauf, wenn mehrere Spulen:

• denselben Hotspot entwickeln	• Riss an derselben Stelle
• wiederholt denselben Konzentriererbereich beschädigen	• sich während der normalen Produktion verformen
• überhitzen weiterhin, nachdem das Kühlsystem überprüft wurde

In diesem Fall, Das Ersetzen der Spule durch eine andere, identische Kopie kann die Produktion nur vorübergehend wiederherstellen.

Die Anwendung muss möglicherweise als komplettes System überprüft werden:

Werkstück + Spulengeometrie + Kühlung + Leistung + Frequenz + Positionierung + Produktionszyklus

Das Ziel ist nicht einfach, die nächste Spule länger halten zu lassen. Es ist herauszufinden, warum derselbe Fehler immer wieder auftritt.

7. Schneller Fehlersucheauftrag

Wenn eine Induktionsspule heißer als normal läuft:

1. Identifizieren, was tatsächlich überhitzt. Kupferspule, Werkstück, Anschluss und Konzentrator sind unterschiedliche Probleme.

2. Überprüfen Sie die Kühlleistung. Sehen Sie sich den Durchfluss an, Kühlmitteltemperatur, Filter, Schläuche und mögliche Ablagerungen.

3. Betrachten Sie den Ort der Hitze. Allgemeines Erhitzen und ein wiederholter Hotspot zeigen normalerweise in unterschiedliche Richtungen.

4. Fragen Sie, was sich geändert hat. Neue Spule, verschobene Vorrichtung, anderes Teil, Eine höhere Produktionsrate oder Änderungen am Kühlsystem können wichtige Hinweise liefern.

5. Wenn dasselbe Problem immer wieder auftritt, Überprüfen Sie das Spulendesign, anstatt nur die Spule zu ersetzen.

8. Endkontrolle

Die Kühlung ist normalerweise der erste Anlaufpunkt, wenn eine etablierte Induktionsspule heißer als normal läuft.

Aber ein freier Wasserweg beweist nicht, dass die Spule korrekt positioniert, elektrisch angepasst oder richtig belastet ist.

Eine Spule, die nach Monaten der Produktion langsam heißer wird, Eine neue Spule, die sofort überhitzt, und eine Spule, die wiederholt einen lokalen Hotspot entwickelt, sind drei verschiedene Problemlösungen.

Beginnen Sie mit dem Symptom und der Vorgeschichte des Problems.

Das führt meist schneller zur Ursache als das Senken der Leistung und ein erneuter Versuch.

Häufig gestellte Fragen

Klicken Sie auf eine Frage, um die Antwort zu erweitern.

Ist etwas Wärme von einer Induktionsspule normal?

Ja. Die Spule führt während des Betriebs hohen Strom, daher ist etwas Wärme zu erwarten. Wichtig ist eine Veränderung vom Normal: heißer laufend, wiederholte Verfärbungen, oder dass derselbe Abschnitt erneut ausfällt.

Bedeutet normaler Wasserdruck, dass die Spule richtig kühlt?

Nein. Ein teilweise blockierter Kreislauf kann immer noch Druck anzeigen, während der Durchfluss durch die Spule zu gering ist. Wo möglich, Messen Sie den Durchfluss, anstatt sich nur auf den Druck zu verlassen.

Warum überhitzt nur ein Bereich der Spule?

Ein wiederkehrender Hotspot deutet normalerweise auf eine lokale Ursache hin: Eingeschränkte Kühlung in einem Teil, hohe Stromdichte, ein enger Abschnitt, eine beschädigte Verbindung, oder ein Flusskonzentratorproblem.

Ist ein heißes Werkstück dasselbe wie eine heiße Spule?

Nein. Überhitzung des Werkstücks ist ein Prozessproblem, Leistung, Kopplungs- oder Einstellungsproblem; Eine Überhitzung der Spule ist ein Problem der Spule und der Kühlung. Sie werden unterschiedlich diagnostiziert.

Warum fällt immer wieder die gleiche Spule an der gleichen Stelle aus??

Wiederholte Ausfälle deuten darauf hin, dass das gesamte System überprüft werden sollte — Werkstück, Spulenform, Kühlung, Leistung, Frequenz, Positionierung und Produktionszyklus — anstatt nur die Spule zu ersetzen.
