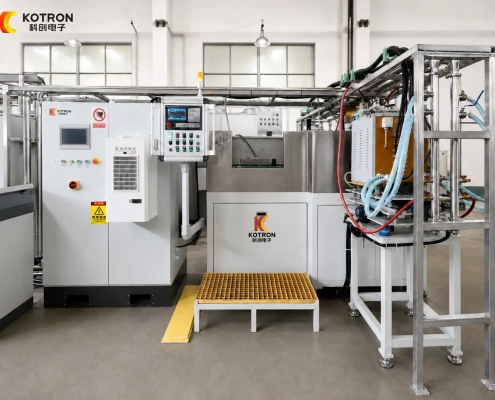

آلة تصفية الحث بالمعول متعددة المحطات

Ⅰ. انظر عملية تصلب الفأس

الفيديو الأول يوضح الآلة أثناء الإنتاج العادي. يتم تحميل رؤوس الفأس يدويًا بينما تستمر قطع العمل الموجودة بالفعل في الماكينة في التحرك للأمام من خلال عملية التسخين والتبريد.

يبدأ الفيديو الثاني في وقت مبكر من الدورة. تتحرك رؤوس الفأس للأمام وتدخل منطقة التسخين التعريفي, جعل العلاقة بين الشغل, مغو ونظام النقل أسهل في الرؤية.

بعد التحميل, تقوم الآلة بنقل رؤوس الفأس للأمام تلقائيًا. يتم تسخين كلا طرفي العمل بالحث في وقت واحد ومن ثم يتم إخمادهما بالرش كجزء من نفس تسلسل الإنتاج.

ليست هناك حاجة لتصلب أحد الأطراف أولاً ثم تدوير قطعة العمل للطرف الآخر.

Ⅱ. تصلب موضعي متزامن لكلا طرفي العمل

تتعرض أطراف العمل في الفأس للصدمات والتآكل المتكرر. قسم المركز, بما في ذلك مقبض العين, له وظيفة مختلفة ولا يحتاج إلى معاملته بنفس الطريقة.

التسخين بالحث يجعل من الممكن تركيز منطقة التسخين على الطرفين.

على هذا الجهاز, تتم معالجة كلا الجانبين في وقت واحد. يبقى الجسم المركزي خارج منطقة التسخين الرئيسية بينما تصل أطراف العمل إلى حالة التسخين المطلوبة ويتم إخمادها.

هذا تصلب انتقائي يُستخدم هذا المبدأ أيضًا في الأدوات اليدوية والأدوات الأخرى حيث يتطلب سطح العمل مقاومة تآكل أعلى بينما يحتفظ باقي المكون بالصلابة المناسبة.

يعتمد نمط التسخين النهائي على هندسة رأس الفأس, المواد ومنطقة تصلب المحددة.

Ⅲ. التحميل اليدوي والنقل التلقائي لقطع العمل

يتم وضع رؤوس الفأس في تركيبات تحديد المواقع يدويًا. بمجرد تحميلها, يتم نقل قطع العمل إلى الأمام تلقائيًا من خلال الماكينة.

تظل رؤوس الفؤوس المتعددة مرتبة بالتسلسل أثناء الإنتاج. تقوم آلية النقل بحملها عبر منطقة التسخين والتبريد بالرش دون الحاجة إلى النقل اليدوي بين خطوات العملية هذه.

يفصل هذا الترتيب التحميل اليدوي عن دورة التصلب. بعد وضع رأس الفأس في التركيب, تتم معالجة حركتها الأمامية عبر الماكينة تلقائيًا.

يعد الوضع المتسق أمرًا مهمًا لأن كلا طرفي العمل يجب أن يظلا متوافقين بشكل صحيح مع مناطق التسخين والتبريد الحثية المقابلة أثناء مرور قطع العمل عبر الماكينة.

Ⅳ. ملف حث مسطح متعدد الدورات وتحديد موضع الفأس

الآلة تستخدم أ ملف تحريضي مسطح متعدد المنعطفات بدلاً من الملف الدائري التقليدي الذي يحيط بقطعة العمل.

عدة موازية مبردة بالماء تشكل الموصلات النحاسية قسم التسخين النشط. الشقة, يناسب الهيكل المفتوح أطراف العمل الطويلة والمسطحة نسبيًا لرأس الفأس و يسمح لقطعة العمل بالتحرك عبر منطقة التسخين كجزء من عملية النقل.

تتوافق هندسة الملف مع موضع وطول المنطقة الصلبة المطلوبة. وفي الوقت نفسه, تحافظ التركيبة على محاذاة رأس الفأس بحيث يمر طرفا العمل عبر مناطق التسخين المقابلة لهما.

قد تختلف تصميمات الفأس المختلفة:

- الطول الإجمالي

- شكل نهاية العمل

- المقطع العرضي

- الطول المطلوب

- أبعاد مقبض العين

يمكن أن تؤثر هذه الاختلافات على تصميم الملف ووضع قطعة العمل.

للمشاريع التي تتضمن أكثر من حجم رأس معول واحد, يجب مراجعة الرسومات قبل تحديد ما إذا كان يمكن استخدام نفس الملف وجهاز التثبيت.

Ⅴ. التبريد المتكامل للرذاذ والتحكم في العمليات

نهايات العمل ساخنة رذاذ مروي مباشرة على الجهاز.

يؤدي الحفاظ على التسخين والتبريد في نفس تسلسل الإنتاج إلى تجنب نقل رؤوس الفأس الساخنة يدويًا إلى محطة تبريد منفصلة.

العملية الأساسية هي:

يمكن استخدام قسم التسخين التعريفي التحكم الرقمي دي اس بي لتنظيم الطاقة والتحكم في العمليات. حيثما كان ذلك مطلوبا, وظائف المراقبة مثل عرض معلمة التشغيل, يمكن أيضًا تكوين الإنذارات وتسجيل بيانات الإنتاج.

قوة الحث, يتم تحديد تردد التشغيل وظروف التبريد وفقًا لرأس الفأس الفعلي, المادة, منطقة التصلب ومتطلبات الإنتاج.

ويجب أيضًا تأكيد وسط التبريد ومعلمات التبريد لعملية المعالجة الحرارية المحددة.

Ⅵ. أرسل لنا رسم رأس الفأس الخاص بك

لاختيار المعدات, يرجى تقديم متطلبات رسم رأس الفأس والتصلب.

تتضمن المعلومات المفيدة:

الصور أو العينات مفيدة أيضًا عندما يكون لطرفي العمل أشكال مختلفة.

بناء على معلومات الشغل, تخطيط الآلة, ملف تحريضي مسطح متعدد المنعطفات, لاعبا اساسيا لتحديد المواقع, يمكن تقييم قوة الحث وترتيب التبريد معًا.

الأسئلة المتداولة

انقر فوق سؤال لتوسيع الإجابة.

هل يمكن تقوية طرفي العمل للفأس في نفس الوقت?

نعم. يتم تسخين كلا طرفي العمل بالحث في وقت واحد ويتم إخمادهما بالرش في تسلسل إنتاج مستمر واحد - ليست هناك حاجة لتقوية أحد الطرفين, ثم اقلب قطعة العمل للأخرى.

هل يصبح القسم الأوسط وعين المقبض متصلبين أيضًا؟?

لا. يعمل التسخين الحثي الانتقائي على تركيز منطقة التسخين على طرفي العمل, ترك الجسم المركزي خارج منطقة التسخين الرئيسية حتى يحافظ على المتانة المناسبة.

ما هو الملف التعريفي المسطح متعدد المنعطفات؟, ولماذا يتم استخدامه هنا?

إنها شقة, ملف مفتوح مصنوع من عدة موصلات نحاسية متوازية مبردة بالماء. شكله يناسب الطويل, نهايات العمل المسطحة نسبيًا للفأس وتسمح لقطعة العمل بالتحرك عبر منطقة التسخين أثناء النقل.

ماذا تحتاج مني لإعداد الاقتراح?

رسم رأس الفأس بالإضافة إلى المادة, أبعاد نهاية العمل, المناطق المتصلبة المطلوبة, صلابة السطح المستهدف وعمق الحالة, ومعدل الإنتاج الخاص بك. تساعد الصور أو العينات عندما يكون للطرفين أشكال مختلفة.

يمكن لنفس الآلة التعامل مع أكثر من حجم معول واحد?

ذلك يعتمد. الطول الكلي, شكل نهاية العمل, تؤثر أبعاد المقطع العرضي والعين المقبضية جميعها على تصميم الملف والتركيب, لذلك تتم مراجعة الرسومات ذات الأحجام المتعددة قبل تحديد ما إذا كان من الممكن مشاركة ملف واحد وجهاز تثبيت واحد.
