فجوة الملف إلى الجزء في التسخين التعريفي: لماذا يغير نتائج التدفئة

المسافة بين ملف الحث وقطعة العمل هي أكثر من مجرد مسافة ميكانيكية. إنه جزء من عملية التسخين التعريفي.

تغيير الفجوة بين الملف والقطعة يغير الاقتران الكهرومغناطيسي بين المحث وقطعة العمل. يمكن أن يؤثر ذلك على معدل التسخين, توزيع الحرارة و, في تطبيقات المعالجة الحرارية, موضع وشكل المنطقة المتصلبة.

الهدف ليس وضع الملف في أقرب مكان ممكن ماديًا. يجب أن يكون التباعد مناسبًا للجزء, مغو وعملية مع البقاء قابلة للتحكم أثناء الإنتاج.

1. ما هي الفجوة بين الملف والجزء?

الفجوة بين الملف والجزء, يشار إليها أيضا باسم مسافة الاقتران, مسافة الملف إلى قطعة العمل أو coupling gap, هو التباعد بين الجزء النشط من ملف الحث ويتم تسخين السطح.

عادة ما يتم وصف الفجوة الصغيرة نسبيًا بأنها ربط محكم, في حين يعطي فجوة أكبر اقتران أكثر مرونة.

هذه المسافة مهمة لأن التدفق المغناطيسي الذي يربط الملف بقطعة العمل يتناقص مع زيادة التباعد. يصف رادين الاقتران على وجه التحديد بأنه الفجوة النسبية بين المحرِّض وقطعة الشغل ويلاحظ أن الاقتران الأقرب يزيد عمومًا من تركيز التدفق المغناطيسي على سطح قطعة الشغل. رادين: حول المحاثات

لا يمكن تحديد المسافة المطلوبة من الفجوة وحدها. هندسة الملف اللولبي, وشكل القطعة, يؤثر التردد ونمط التسخين المطلوب أيضًا على النتيجة.

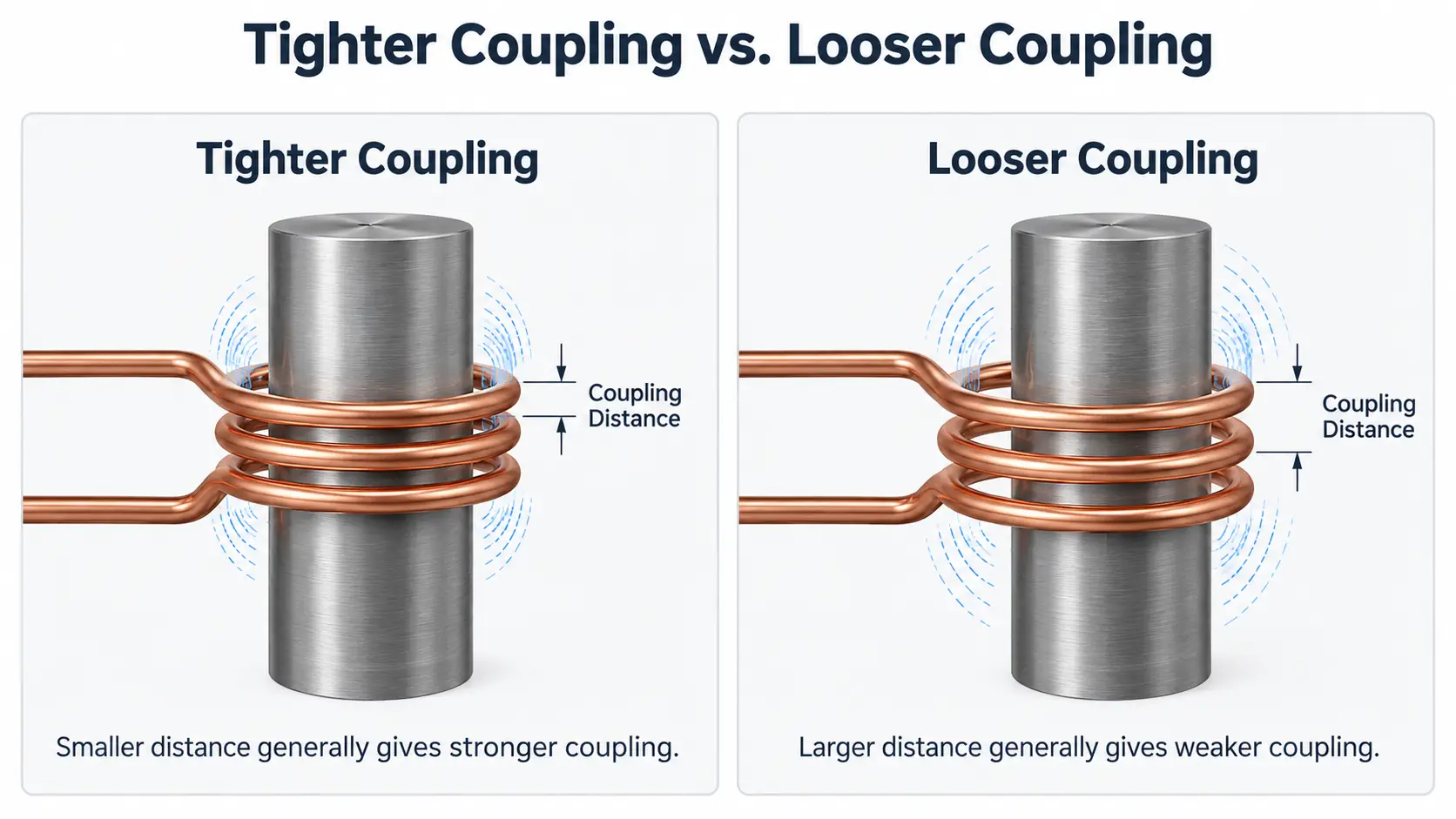

الفجوة بين الملف والجزء: مسافة الاقتران بين المحث وسطح قطعة العمل.

2. لماذا تغير مسافة الاقتران التدفئة؟

إن تحريك قطعة العمل بالقرب من الملف النشط أو بعيدًا عنه يغير مدى قوة الاثنين مقترنة الكهرومغناطيسية.

يؤدي الاقتران الأقرب عمومًا إلى زيادة استجابة التسخين. عادةً ما تؤدي زيادة المسافة إلى تقليل الاقتران ويمكن أيضًا أن تغير مدى قرب المنطقة الساخنة من شكل المحرِّض. رادين: حول المحاثات

اعتمادا على التطبيق, قد يؤثر التغيير في التباعد:

وهذا هو أحد أسباب عدم وصف الطاقة الاسمية ووقت التسخين للعملية الكاملة. يمكن أن يتصرف إعدادان يستخدمان نفس الإعدادات الكهربائية بشكل مختلف إذا كانت هندسة الملف أو العلاقة الفعلية بين الملف وقطعة العمل مختلفة.

3. لماذا لا تكون الفجوة الأصغر هي الخيار الأفضل دائمًا

يمكن أن يؤدي الاقتران الضيق إلى زيادة معدل التسخين, لكن تقليل المسافة قدر الإمكان ليس قاعدة تصميم عامة مفيدة.

يجب على معدات الإنتاج أيضًا أن تستوعب الاختلاف الميكانيكي. قد يلزم أن يسمح الخلوص بالتسامح في قطعة العمل, نفد, اختلاف تحديد المواقع و, حيثما كان ذلك مناسبا, التمدد الحراري أثناء التسخين.

دقة التركيب والتعامل مهمة أيضًا. إن الفجوة التي تعمل مع عينة واحدة موضوعة بشكل مثالي قد توفر مساحة قليلة جدًا من الخلوص عند إدخال تباين الإنتاج الطبيعي.

أمبريل يجعل نفس التمييز: على الرغم من أن تحريك قطعة العمل بالقرب من الملف يمكن أن يزيد من معدل التسخين, تحتفظ أنظمة الإنتاج العملية عادةً بفجوة هوائية لاستيعاب التفاوتات المسموح بها في الجزء, لفائف والتعامل مع المباراة. أمبريل: مسافة الاقتران

وبالتالي فإن الهدف المفيد هو أ مسافة اقتران مناسبة وقابلة للتكرار, وليس مجرد أصغر مسافة يمكن تحقيقها.

لا توجد فجوة عالمية في ملف الحث تكون صحيحة لكل قطعة عمل أو عملية.

4. فجوة متفاوتة, هندسة الجريان والشغل

يمكن أن تكون الفجوة الاسمية صحيحة في حين أن العلاقة الفعلية بين الملف والجزء لا تزال ضعيفة.

على سبيل المثال, إذا كان العمود بعيدًا قليلاً عن المركز داخل مغوٍ محيط, جانب واحد أقرب إلى الملف من الآخر. يمكن أن يؤدي الجريان أثناء الدوران إلى تغيير هذه العلاقة بشكل مستمر أثناء دورة التسخين.

يمكن أن تظهر نفس المشكلة بأشكال مختلفة مع أشكال هندسية أخرى.

أجزاء مستديرة

يؤثر التركيز والنفاذ على التباعد حول المحيط. وبالتالي يمكن أن يؤثر الوضع الميكانيكي على نمط التسخين حتى عندما تظل الإعدادات الكهربائية دون تغيير.

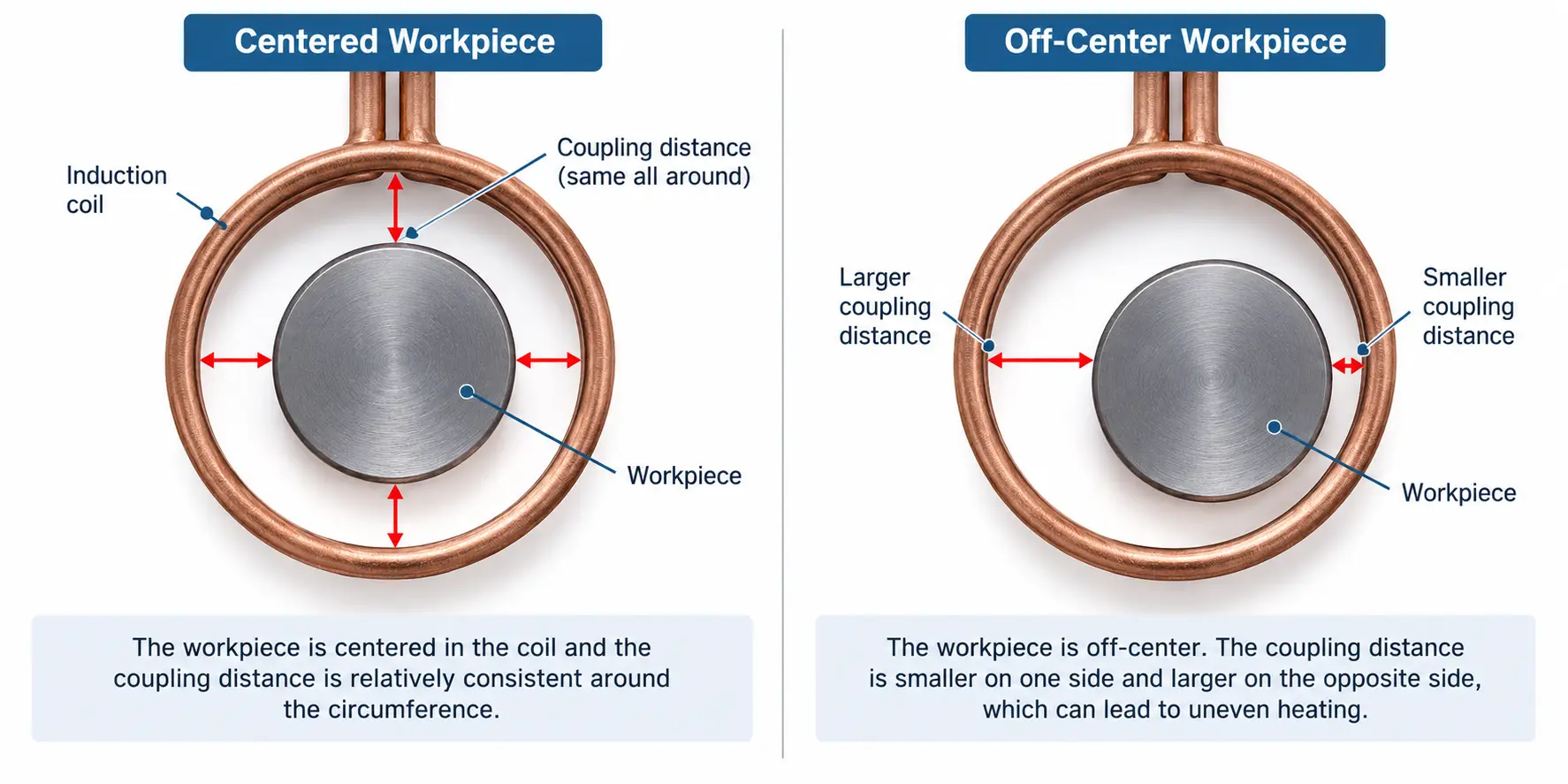

تتمركز مقابل. خارج المركز: تعمل قطعة العمل خارج المركز على تغيير الفجوة بين الملف والجزء حول المحيط.

لمحة, أجزاء مربعة ومستطيلة

نصائح الأسنان, وجذور, وجوه مسطحة, الزوايا والميزات الأخرى لا تقع بالضرورة على نفس المسافة من سطح الملف النشط. يجب تطوير المحرِّض حول الهندسة الفعلية بدلاً من بُعد خارجي اسمي واحد.

تطبيقات المسح

فجوة مرضية في بداية أ مسح لا يثبت أنه يبقى مرضيا على مدى السفر الكامل. استقامة الشغل, الدعم, يمكن أن تؤدي محاذاة الماكينة وحالة التثبيت إلى تغيير العلاقة بشكل أكبر على طول الجزء.

يحدد تحريض GH أيضًا المسافة بين المحث والجزء كعامل يؤثر على الاقتران والتسخين المستحث. تحريض هرمون النمو: تصميم محث

عندما تبدأ عملية ثابتة في الظهور تسخين غير متساوٍ, نمط تصلب متغير أو اختلاف محيطي, وبالتالي فإن التحقق من الوضع الفعلي للملف إلى قطعة العمل يمكن أن يكون بنفس أهمية التحقق من إعداد الطاقة.

5. لا ينبغي تعديل مسافة الاقتران من تلقاء نفسها

إن تقريب الملف ليس تصحيحًا شاملاً للتسخين البطيء أو غير المتساوي.

يعمل الاقتران مع متغيرات العملية الأخرى, بما في ذلك:

يلاحظ رادين أن كلاهما التردد ويؤثر الاقتران على مدى قرب النمط الساخن من تتبع الملف. رادين: حول المحاثات

وبالتالي فإن تغيير الفجوة في عملية قائمة يمكن أن يغير أكثر من سرعة التسخين. يجب التحقق من نمط التسخين أو التصلب الناتج بدلاً من افتراض أن الإعدادات السابقة تظل متساوية.

وليس كل اختلاف في المسافات خطأ, أيضاً. يمكن لمصممي الملفات تغيير تباعد الملفات أو أدوات التوصيل المحلية عن عمد للتأثير على نمط التسخين. يصف أمبريل تعديل دوران الملف, التباعد والاقتران كطرق تستخدم لتشكيل توزيع الحرارة. أمبريل: دليل تصميم الملف التعريفي

الفرق هو ما إذا كان الاختلاف مقصود وتم تطويره كجزء من تصميم مغو, أو تسبب عن غير قصد عن طريق الجريان, تموضع ضعيف, حركة الملف أو ارتداء لاعبا اساسيا.

6. ما الذي يجب التحقق منه في الإنتاج?

عند التسخين تتغير النتائج دون تغير واضح في الوصفة الكهربائية, العلاقة الميكانيكية بين الملف وقطعة العمل تستحق الاهتمام.

الفحوص المفيدة تشمل:

موقف الشغل

تأكد من تثبيت الجزء ومكانه الصحيح في التركيب.

النفاذ والاستقامة

تحقق مما إذا كانت قطعة العمل تتحرك بالقرب من الملف أو بعيدًا عنه أثناء التدوير أو المسح.

موقف وحالة مغو

ابحث عن الحركة, التشوه أو التلف الذي قد يؤدي إلى تغيير التباعد.

حالة لاعبا أساسيا

يمكن أن يؤدي التآكل أو الارتخاء في تحديد موقع المكونات إلى تغيير قطعة العمل حتى في حالة عدم تغيير برنامج الماكينة.

التخليص على طول مسار المسح

لأجزاء طويلة, قم بفحص العلاقة بين الملف وقطعة العمل على كامل الطول الساخن أو المتصلب بدلاً من موضع واحد فقط.

لتكرار الإنتاج, يعد الحفاظ على العلاقة المكانية المقصودة بين الملف والجزء أكثر فائدة من التعامل مع الفجوة كبُعد إعداد لمرة واحدة.

7. الفجوة بين الملف والجزء هي متغير العملية

تؤثر الفجوة بين الملف والجزء على الاقتران الكهرومغناطيسي, ولكن لا توجد مسافة واحدة ينبغي تطبيقها على كل عملية تسخين تحريضي.

يمكن أن يؤدي الاقتران الأقرب إلى زيادة استجابة التسخين, في حين أن التباعد الزائد يمكن أن يضعف التفاعل بين الملف وقطعة العمل. وفي الوقت نفسه, يحتاج النظام إلى تصريح عملي كافٍ للجزء الحقيقي, لاعبا أساسيا وحركة الآلة.

وبالتالي فإن السؤال الهندسي ليس كذلك:

إلى أي مدى يمكن وضع الملف?

إنه:

ما هي العلاقة بين الملف وقطعة العمل التي تنتج نمط التسخين المطلوب ويمكن الحفاظ عليها أثناء الإنتاج?

تعتمد هذه الإجابة على هندسة الجزء, تصميم مغو ومتطلبات العملية.
