안테나 위상 변환기용 유도 납땜 기계

Ⅰ. 유도 납땜 응용 동영상

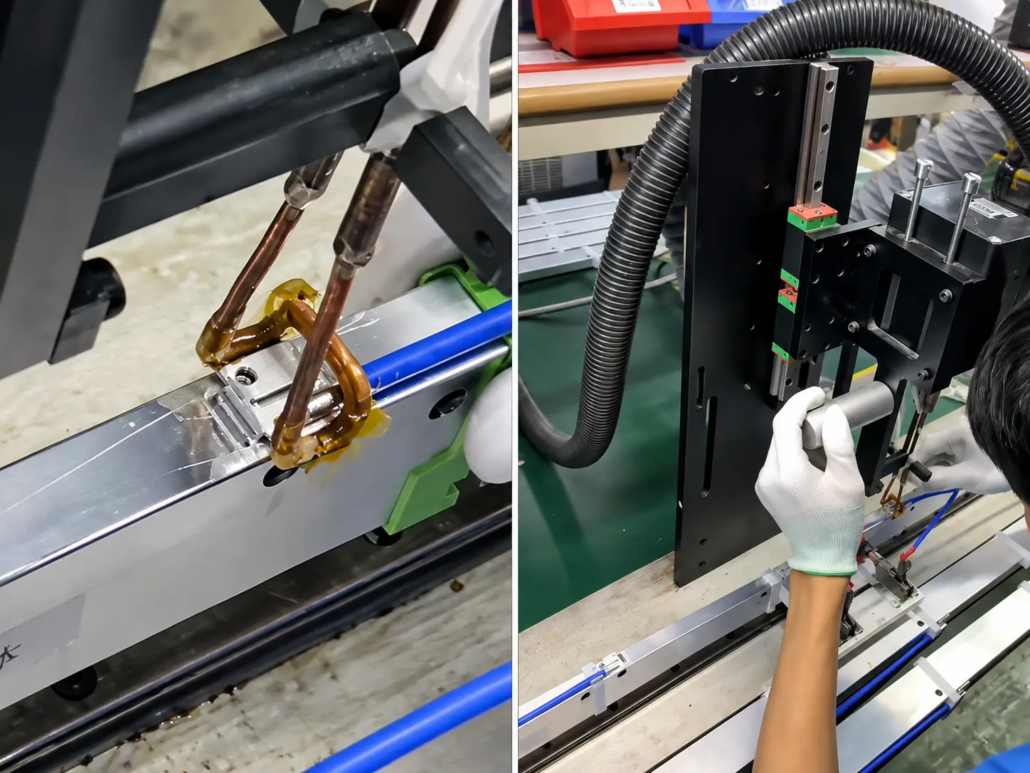

영상 1: 위상 변환기 부품의 유도 납땜

A 모양의 구리 유도 코일 위상 시프터 어셈블리의 금속 연결 영역 가까이에 위치합니다.. 가열은 부품의 전체 길이가 아닌 국부 접합부 방향으로 이루어집니다..

시연된 애플리케이션은 다음을 사용하는 것으로 식별됩니다. 6 kW 유도 가열 장치. 이것은 비디오 예시에 명시된 전력 등급입니다., 모든 위상 시프터 납땜 애플리케이션에 대한 표준 요구 사항은 아닙니다..

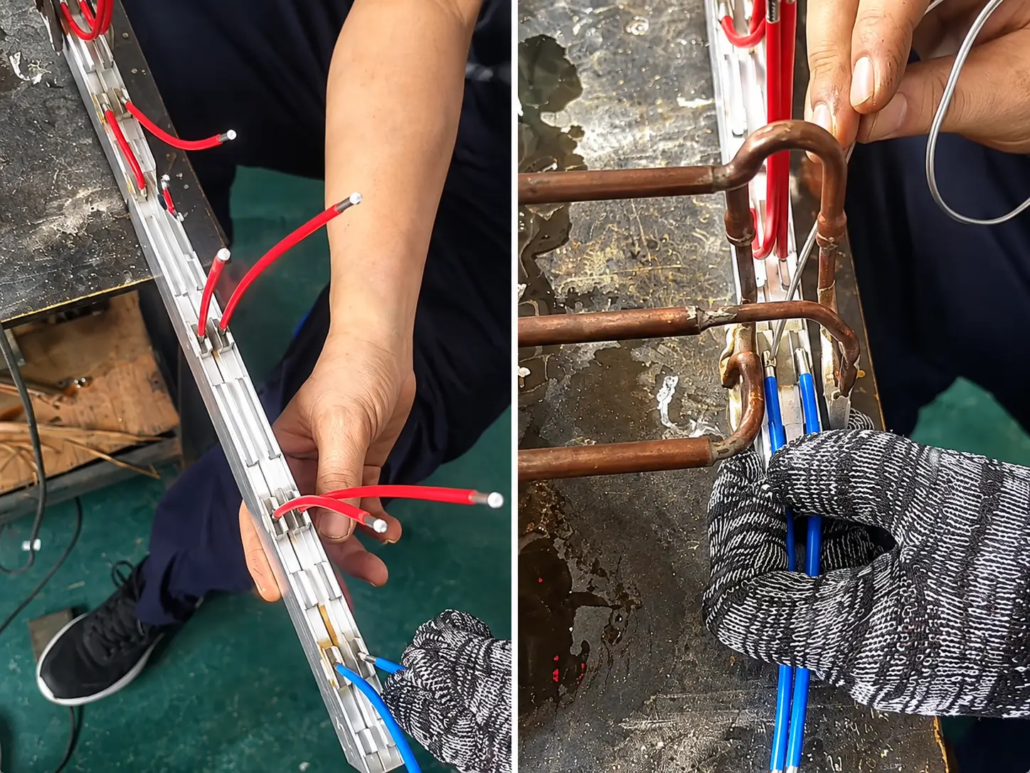

영상 2: 캐비티 위상 천이기 와이어 연결의 유도 납땜

이 비디오는 길쭉한 캐비티 위상 시프터의 와이어 연결 납땜을 보여줍니다.. 빨간색과 파란색 연결선은 어셈블리의 일부입니다., 구리 유도 코일은 결합 위치 근처에 위치합니다..

코일은 연결 영역 주변에 국부적인 가열을 제공합니다.. 그 모양과 위치는 금속 캐비티와 주변 구성 요소를 수용하도록 선택됩니다., 어셈블리 전체를 가열하는 것보다.

Ⅱ. 납땜 응용 분야 및 공동 요구 사항

특정 기지국 안테나에 사용되는 위상 천이기에는 RF 신호 경로의 일부를 형성하는 전도성 부품이 포함되어 있습니다.. 디자인에 따라, 전선 사이에 납땜 연결이 필요할 수 있음, 터미널 및 기타 금속 부품.

위에 표시된 두 응용 프로그램에서, 유도 납땜은 위상 시프터 어셈블리의 선택된 연결 지점에 사용됩니다.. 인덕션 코일은 사용 가능한 작업 공간 주위에 배치되어 조인트 가까이에 가열이 적용될 수 있습니다..

이러한 용도에서는, 납땜 공정은 여러 가지 요소를 고려해야 합니다:

조인트 기하학: 연결 위치와 접근성에 따라 유도 코일 배치 방법이 결정됩니다..

구성재료: 이 결합된 금속의 전기적 및 열적 특성 가열 동작에 영향을 미침.

납땜 요구 사항: 솔더 합금, 표면 준비 및 솔더 습윤은 조인트 형성에 영향을 미칩니다..

주변 구성 요소: 단열재 및 기타 온도에 민감한 재료는 허용되는 가열 조건을 제한할 수 있습니다..

전기적 성능: RF 어셈블리에 사용되는 연결에는 육안 검사 외에 추가 전기 또는 RF 확인이 필요할 수 있습니다..

유도 납땜은 접합 형상이 주변 부품에 허용할 수 없는 열 영향 없이 의도한 금속 연결을 효과적으로 가열할 수 있는 경우에 가장 적합합니다..

Ⅲ. 유도 납땜 장비 및 코일 구성

안테나 위상 시프터 납땜용, 장비는 구성 요소의 전체 크기보다는 연결 형상 및 가열 요구 사항에 따라 선택됩니다..

납땜 설정의 주요 요소는 유도 전원 공급 장치입니다., 유도 코일 및 공작물 위치 지정 장치.

장비 요소	기능 및 응용
고주파 유도 전원 공급 장치	국부적인 난방을 위한 에너지 제공. 필수 출력 전력 및 작동 주파수 접합 재료에 따라 달라집니다, 기하학 및 납땜 조건.
맞춤형 구리 유도 코일	납땜 위치에 접근하고 금속 연결 영역과 적절한 전자기 결합을 제공하는 모양.
공작물 포지셔닝	유도 코일과 납땜 지점 사이의 관계가 일관되게 유지되도록 위상 시프터를 고정하거나 배치합니다..
생산 통합	유도 가열 설정은 전용 납땜 작업대 또는 더 큰 조립 공정으로의 통합을 위해 고려될 수 있습니다., 필요한 장비 구성에 따라.

위상 변환기 연결을 위한 유도 코일 설계

두 비디오는 길쭉한 금속 조립품의 특정 연결 지점 근처에서 작동하는 모양의 구리 유도 코일을 보여줍니다.. 그들의 기하학적 구조는 조인트 주변의 사용 가능한 공간 내에서 가열 영역에 접근할 수 있게 해줍니다..

이는 납땜 위치가 캐비티 벽에 가까울 때 특히 중요합니다., 인접한 도체 또는 기타 구조적 특징.

코일 기하학적 구조와 틈새는 전자기 결합과 열 분포에 영향을 미칩니다.. 하나의 연결 레이아웃에 적합한 코일은 다른 위상 시프터 설계에서 동일한 방식으로 작동하지 않을 수 있습니다..

이 이유로, KOTRON은 연결 위치를 평가합니다., 적절한 유도 코일 배열을 결정할 때 주변 구조 및 가열 요구 사항.

Ⅴ. 공정 제어 및 납땜 고려 사항

유도 납땜 중, 그 교류 자기장을 사용하여 유도 코일에 의해 생성된 열은 적절한 전도성 부품에 열을 발생시킵니다.. 열이 접합 인터페이스에 도달합니다., 땜납이 녹고 준비된 표면을 적시도록 허용.

유도 코일이 조인트에 접촉할 필요가 없기 때문에, 이 공정은 납땜 인두 팁에 의한 직접적인 가열을 방지합니다.. 그러나, 연결된 금속 부품을 통해 여전히 열이 전도될 수 있습니다., 따라서 가열 조건을 설정할 때 근처 구성 요소를 고려해야 합니다..

주요 프로세스 고려사항은 다음과 같습니다.:

솔더 합금 및 모재: 납땜 용융 범위와 결합된 금속의 특성은 필요한 가열 조건에 영향을 미칩니다..

코일 포지셔닝: 일관된 코일 간극 및 정렬은 연결에서 반복 가능한 가열을 유지하는 데 도움이 됩니다..

전력 및 가열 시간: 가열 사이클은 과도한 열 노출을 피하면서 납땜에 충분한 에너지를 제공해야 합니다..

공동 준비: 표면 상태, 솔더 배치 및 플럭스 선택, 해당되는 경우, 솔더 습윤 및 조인트 형성에 영향을 미침.

합동점검: 완성된 연결은 관련 기계적 및 전기적 요구 사항에 따라 평가되어야 합니다.. 완성된 안테나 어셈블리에는 RF 성능 검사가 필요할 수도 있습니다..

생산 전, 대표적인 납땜 시험을 사용하여 가열 동작을 평가할 수 있습니다., 조인트 형성 및 근처 구성요소에 대한 열의 영향.

Ⅴ. 맞춤형 유도 납땜 솔루션 및 문의

KOTRON은 애플리케이션 중심의 서비스를 제공합니다. 유도 납땜 장비 안테나 위상 시프터 및 관련 통신 부품용.

고객의 실제 납땜 위치에 따라 장비 구성을 평가할 수 있습니다., 구성 요소 재료 및 생산 요구 사항.

유도 납땜 응용 분야에 대해 논의하려면, 제공해주세요:

— 위상 시프터 어셈블리의 사진 또는 그림.

— 납땜 지점의 위치와 개수.

— 결합되는 구성요소의 재질 및 치수.

— 전선 크기 및 연결 세부정보, 해당되는 경우.

— 솔더 합금 및 플럭스 정보, 가능하다면.

— 필요생산능력 및 공작물 취급방법.

— 온도 제한 또는 합동 검사 요구 사항.

이러한 세부 정보는 유도 납땜의 적합성을 결정하고 전원 공급 장치 선택을 지원하는 데 도움이 됩니다., 코일 기하학 및 장비 배열.

Ⅵ. 자주 묻는 질문 (자주 묻는 질문(FAQ))

답변을 펼치려면 질문을 클릭하세요..

캐비티 위상 시프터의 와이어 연결에 유도 납땜을 사용할 수 있습니까??

네. 캐비티 위상 시프터의 적절한 와이어 연결에 유도 납땜을 사용할 수 있습니다., 위의 신청 영상에서 보여드린 것처럼. 유도 코일은 금속 연결부를 가열하기 위해 결합 영역 근처에 위치합니다.. 적합성은 전선 및 단자 재료에 따라 다릅니다., 접합부 형상, 납땜 합금 및 주변 구성 요소.

안테나 위상 시프터 유도 납땜 기계에 필요한 전력은 무엇입니까??

필요한 전력은 재료에 따라 다릅니다., 조인트 크기, 유도 코일 설계 및 가열 요구 사항. 위에 표시된 응용 프로그램 중 하나는 6 kW 유도 가열 장치, 그러나 이것이 모든 위상 천이기에 동일한 전력 정격이 필요하다는 의미는 아닙니다.. 장비 선택은 실제 납땜 적용을 기반으로 해야 합니다..

유도 납땜으로 인해 전선이나 민감한 부품 근처가 손상될 수 있습니다.?

유도 코일은 솔더 조인트에 닿을 필요가 없지만, 열은 여전히 ​​연결된 금속 부품을 통해 이동할 수 있습니다.. 따라서 코일 형상을 선택할 때 근처의 와이어 절연 및 온도에 민감한 구성요소를 고려해야 합니다., 전력 및 가열 시간. 대표적인 납땜 시험은 열 효과를 평가하는 데 도움이 될 수 있습니다..

유도 납땜 장비를 다양한 위상 시프터 설계에 맞게 맞춤화할 수 있습니까??

네. 유도 코일 및 장비 배열은 다양한 연결 위치 및 작업물의 기하학적 구조에 맞게 조정될 수 있습니다.. 고객은 구성 요소 도면이나 사진을 제공할 수 있습니다., 공동 세부 사항, KOTRON이 적절한 납땜 설정을 평가할 수 있도록 재료 정보 및 생산 요구 사항.
