天线移相器感应焊接机

Ⅰ. 感应焊接应用视频

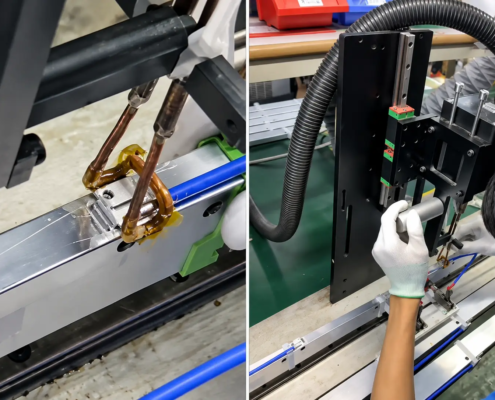

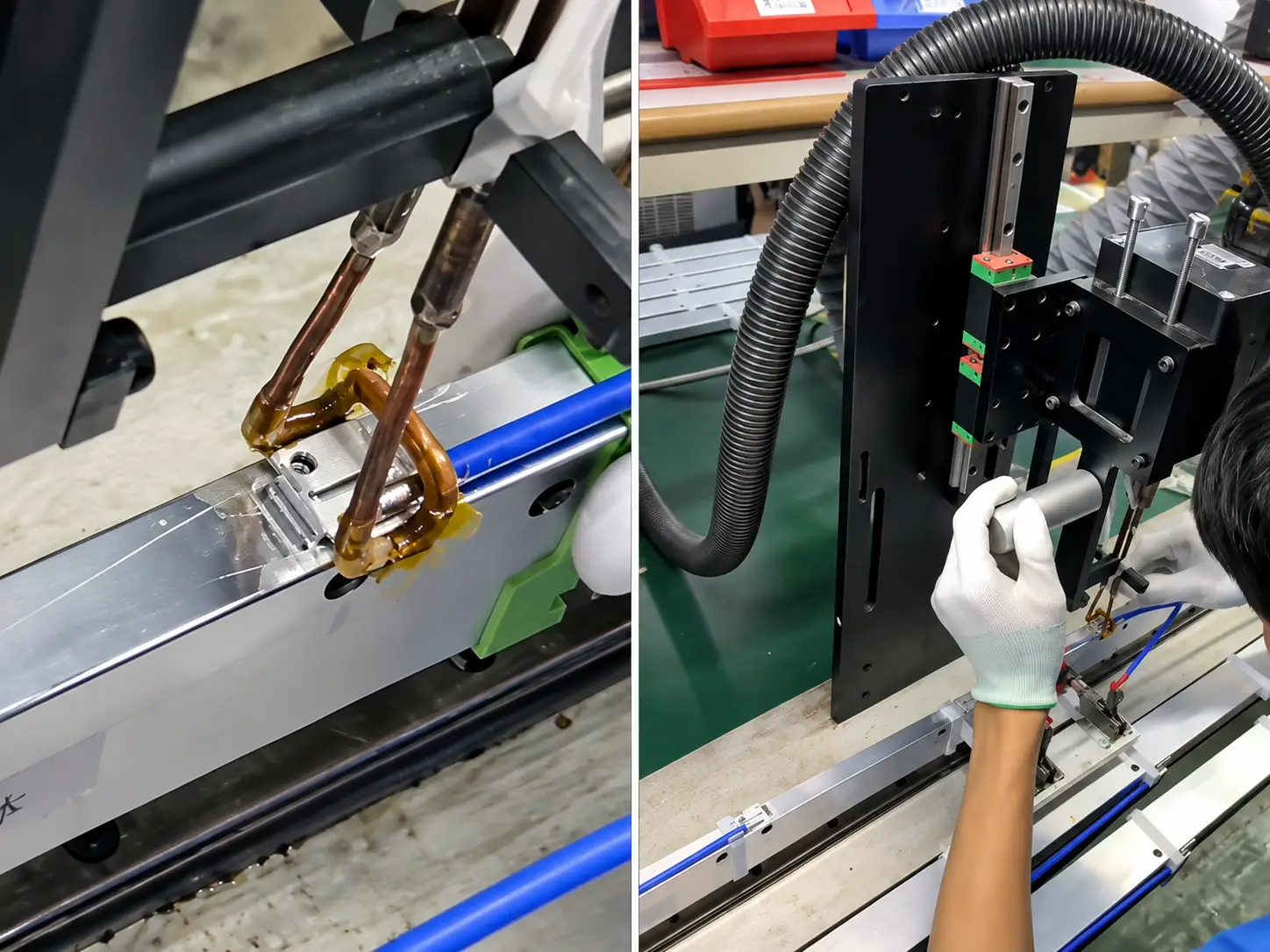

视频 1: 移相器元件的感应焊接

一个 异形铜感应线圈 位于移相器组件上靠近金属连接区域的位置. 加热针对局部接头而不是组件的整个长度.

演示的应用程序被标识为使用 6 kW 感应加热装置. 这是视频示例中规定的额定功率, 不是每个移相器焊接应用的标准要求.

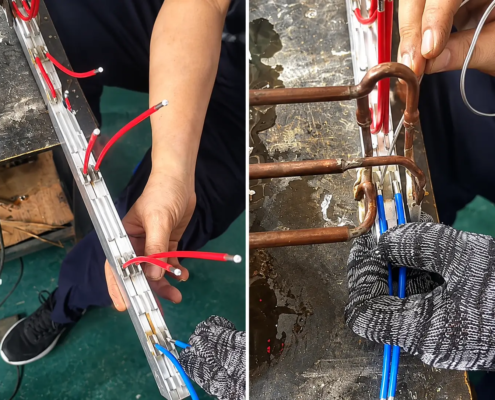

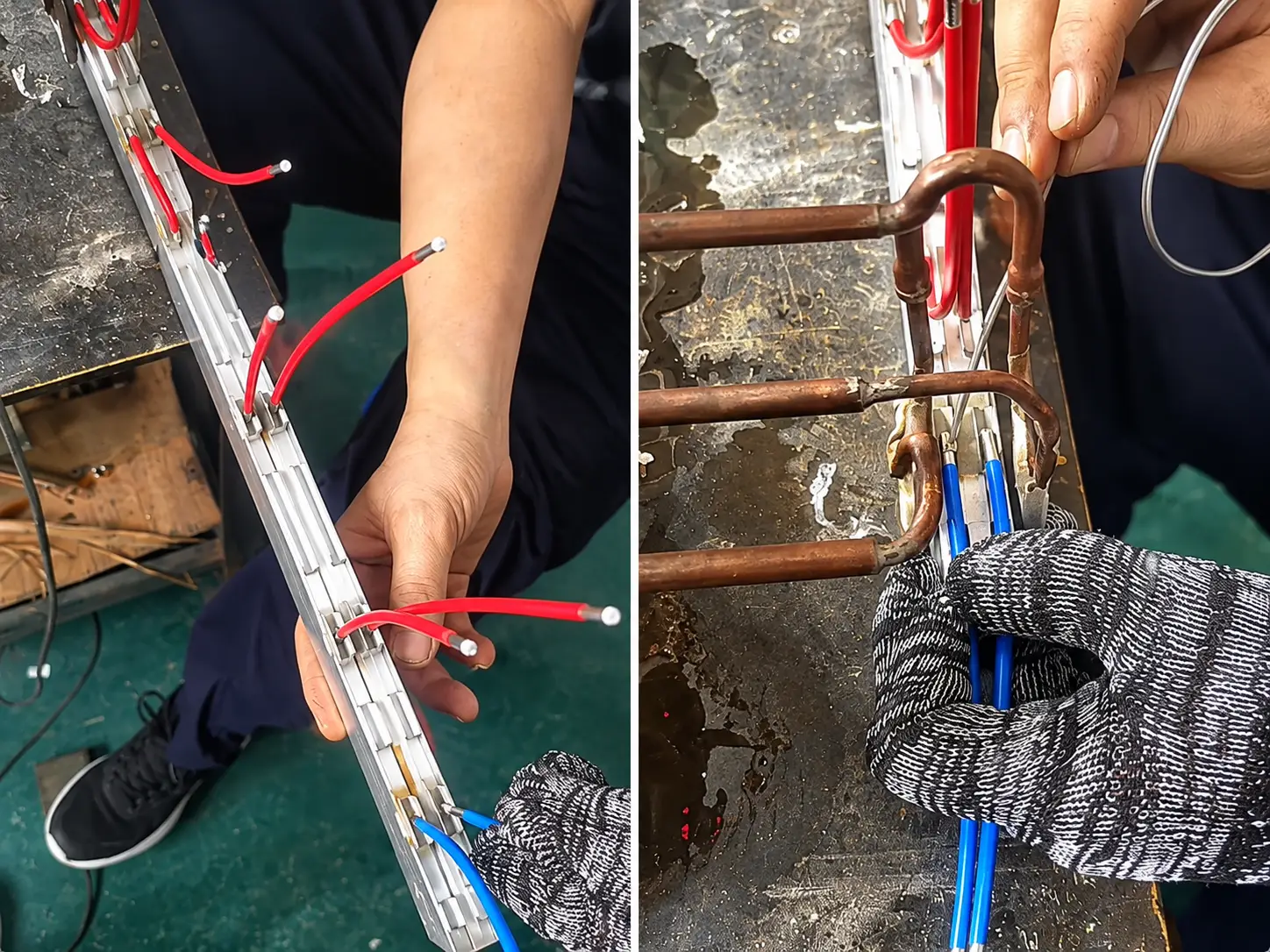

视频 2: 腔体移相器接线的感应焊接

该视频展示了细长空腔移相器上电线连接的焊接. 红色和蓝色连接线是组件的一部分, 铜感应线圈位于它们的连接位置附近.

线圈在连接区域周围提供局部加热. 选择其形状和位置以适应金属腔体和周围组件, 而不是加热整个组件.

Ⅱ. 焊接应用和接头要求

某些基站天线中使用的移相器包含构成射频信号路径一部分的导电部件. 取决于设计, 电线之间可能需要焊接连接, 端子和其他金属部件.

在上面显示的两个应用程序中, 感应焊接用于移相器组件上的选定连接点. 感应线圈布置在可用工作空间周围，以便可以在靠近接头的地方进行加热.

对于这些应用, 焊接过程必须考虑几个因素:

关节几何形状: 连接的位置和可达性决定了感应线圈的定位方式.

构成材料: 这些 连接金属的电学和热学性能 影响加热行为.

焊接要求: 焊料合金, 表面处理和焊料润湿影响接头形成.

周边元件: 绝缘材料和其他温度敏感材料可能会限制允许的加热条件.

电气性能: 射频组件中使用的连接可能需要除目视检查之外的额外电气或射频验证.

当接头几何形状允许有效加热预期金属连接而不会对附近部件产生不可接受的热影响时，感应焊接是最合适的.

Ⅲ. 感应焊接设备和线圈配置

用于天线移相器焊接, 根据连接几何形状和加热要求而不是组件的整体尺寸来选择设备.

焊接装置的主要元件是感应电源, 感应线圈及工件定位布置.

设备要素	功能与应用
高频感应电源	为局部加热提供能量. 所需的 输出功率和工作频率 取决于接头材料, 几何形状和焊接条件.
定制铜感应线圈	形状接近焊接位置并提供与金属连接区域的适当电磁耦合.
工件定位	固定或定位移相器，使感应线圈和焊点之间的关系保持一致.
生产整合	感应加热装置可考虑用于专用焊接工作站或集成到更大的装配过程中, 取决于所需的设备配置.

用于移相器连接的感应线圈设计

这两个视频显示了在细长金属组件上的特定连接点附近工作的成形铜感应线圈. 它们的几何形状允许在接头周围的可用空间内接近加热区域.

当焊接位置靠近空腔壁时，这一点尤其重要, 相邻导体或其他结构特征.

线圈几何形状和间隙影响电磁耦合和热分布. 适用于一种连接布局的线圈在另一种移相器设计上可能不会以相同的方式执行.

因此, KOTRON 评估连接位置, 确定合适的感应线圈布置时的周围结构和加热要求.

Ⅳ. 过程控制和焊接注意事项

感应焊接期间, 这 交变磁场 感应线圈产生的热量会在适当的导电部件中产生热量. 热量到达连接界面, 让焊料熔化并润湿准备好的表面.

因为感应线圈不需要接触接头, 该过程避免了烙铁头的直接加热. 然而, 热量仍然可以通过连接的金属部件传导, 因此在建立加热条件时必须考虑附近的组件.

主要工艺考虑因素包括:

焊料合金和基材: 焊料熔化范围和连接金属的特性影响所需的加热条件.

线圈定位: 一致的线圈间隙和对准有助于保持连接处的可重复加热.

功率及加热时间: 加热循环必须为焊接提供足够的能量，同时避免过度的热暴露.

共同准备: 表面状况, 焊料放置和助焊剂选择, 适用时, 影响焊料润湿和接头形成.

联合检查: 应根据相关机械和电气要求评估已完成的连接. 成品天线组件可能还需要进行射频性能检查.

生产前, 代表性焊接试验可用于评估加热行为, 接头形成以及热量对附近部件的影响.

Ⅴ. 定制感应焊接解决方案和询价

KOTRON 提供面向应用的 感应焊接设备 用于天线移相器和相关电信组件.

可根据客户实际焊接位置评估设备配置, 零部件材料及生产要求.

讨论感应焊接应用, 请提供:

— 移相器组件的照片或图纸.

— 焊点位置及数量.

— 被连接部件的材料和尺寸.

— 电线尺寸和连接细节, 适用时.

— 焊料合金和助焊剂信息, 如果有的话.

— 所需的生产能力和工件处理方法.

— 任何温度限制或联合检查要求.

这些细节有助于确定感应焊接的适用性并支持电源的选择, 线圈几何形状和设备布置.

Ⅵ. 常见问题解答 (常见问题解答)

单击问题以展开答案.

感应焊接可以用于腔体移相器上的接线吗?

可以. 感应焊接可用于腔体移相器上合适的电线连接, 如上面的应用视频所示. 感应线圈位于连接区域附近以加热金属连接. 适用性取决于电线和端子材料, 接头几何形状, 焊料合金及周边部件.

天线移相感应焊锡机需要多大功率?

所需功率取决于材料, 接缝尺寸, 感应线圈设计和加热要求. 上面显示的应用程序之一使用 6 kW 感应加热装置, 但这并不意味着每个移相器都需要相同的额定功率. 设备选型应根据实际焊接应用.

感应焊接会损坏附近的电线或敏感元件吗?

虽然感应线圈不需要接触焊点, 热量仍然可以通过连接的金属部件传播. 因此，在选择线圈几何形状时必须考虑附近的电线绝缘和温度敏感元件, 功率及加热时间. 代表性焊接试验可以帮助评估热效应.

感应焊接设备是否可以针对不同的移相器设计进行定制?

可以. 感应线圈和设备布置可适应不同的连接位置和工件几何形状. 客户可提供零部件图纸或照片, 关节细节, 材料信息和生产要求，以便 KOTRON 评估合适的焊接设置.
