강관용 유도 가열: 작동하는 곳, 중요한 이유, 그리고 주의할 점

강관용 인덕션 가열 생산 과정에서 특정 부위에 열이 필요할 때 일반적으로 사용됩니다, 전체 부위가 아니라. 튜브 성형에 사용됩니다, 굽힘, 브레이징, 용접 준비, 응력 완화, 경화, 예열.

제조업체가 이를 선택하는 이유는 간단합니다: 강관을 빠르게 가열하고 필요한 부위에 열을 집중할 수 있기 때문입니다. 그것은 많은 생산 라인에서 용광로 가열이나 화염 가열보다 더 유용하게 만듭니다, 특히 공정이 일관성과 반복성을 필요로 할 때.

이 글에서는 강관 인덕션 가열이 실제로 어디에서 유용한지, 잘하는 점, 그리고 시스템을 선택하기 전에 확인해야 할 사항을 설명합니다.

영상: 강관 인덕션 가열 시연 — 중간 구간의 제어된 가열 영역.

이 영상은 강관의 중간 구간이 가열되는 모습을 보여줍니다. 전체 가열 영역이 빨갛게 변합니다, 열이 튜브 전체에 퍼지지 않고 목표 영역에 집중된다는 것을 보여줍니다..

1. 작동 원리 2. 일반적인 응용 사례 3. 제조업체가 이를 사용하는 이유 4. 결과에 영향을 미치는 것

5. 장비 고려 사항 6. 일반적인 문제 7. 잘 맞을 때

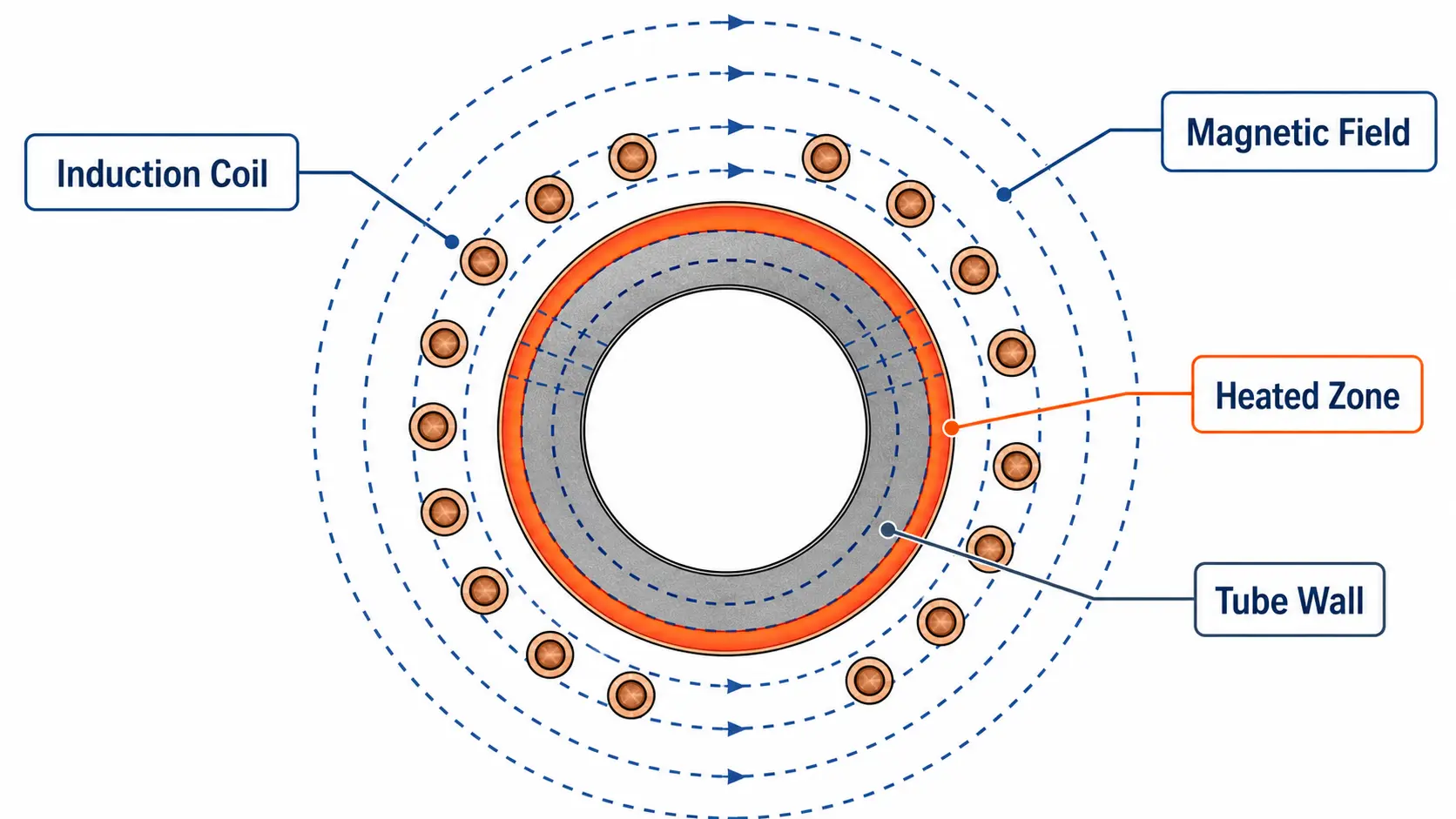

1. 강관에 대한 유도 가열 작동 방식

유도 가열은 교류 자기장을 사용하여 강관 내부에서 직접 열을 발생시킨다. 코일이 관 주변이나 가열이 필요한 구간 주변에 배치된다. 관 자체가 열원 역할을 한다.

실질적인 장점은 이론이 아니다. 결과다: 전체 부품을 먼저 가열하지 않고도 특정 구간에 열을 가할 수 있다.

이것은 공정에서 한 구역만 가열하면 될 때 중요하다, 예를 들어:

관 끝, 중간 구간, 접합 부위, 굽힘 구간, 용접 이음

2. 강관 가열의 일반적인 응용

성형을 위한 관 끝 가열: 관 끝 가열은 확장 전에 사용됨, 스웨이징, 압착, 확장, 또는 기타 성형 단계. 관의 나머지 부분은 덜 영향을 받도록 끝 부분만 가열됨. 다음 공정이 가열된 구간의 일관된 연화에 의존할 때 유용함.

관 굽힘: 관 굽힘에서는, 성형될 부분에 열을 가함. 이는 관이 더 예측 가능하게 굽혀지도록 돕고 균열 위험을 줄임. 가열 구역을 필요한 곳에 정확하게 배치할 수 있기 때문에 이는 유도 가열의 가장 명확한 사용 사례 중 하나입니다..

브레이징 및 접합 가열: 유도 가열은 필요한 튜브 조립품에 자주 사용됩니다. 납땜된 조인트. 코일은 접합 부위에 열을 집중시켜 충전 재료가 제대로 흐를 수 있도록 합니다.. 이는 나머지 조립 부위가 과열되지 않아야 할 때 특히 유용합니다..

용접 이음부 어닐링 및 스트레스 릴리빙.: 용접 후, 이음부 영역은 스트레스를 줄이거나 용접된 부위의 상태를 개선하기 위해 추가 열처리가 필요할 수 있습니다.. 유도의 열처리는 튜브가 라인을 따라 이동하는 동안 이음부에 집중할 수 있습니다.. 이는 튜브 경로와 코일 위치가 안정적일 때 가장 잘 작동합니다..

표면 경화: 일부 튜브 용도에는 내마모성을 위해 더 단단한 표면이 필요합니다.. 유도 가열을 사용하여 외부 층을 가열할 수 있습니다. 빠르게, 이어서 냉각. 이는 보다 전문적인 사용 사례입니다., 그러나 서비스 중 마모에 저항해야 하는 부품에서는 흔히 발생합니다..

용접 또는 코팅 전 예열: 예열은 나중 처리에 대비하여 튜브를 준비하는 데 도움이 됩니다. 공정 안정성을 향상시키고 열 충격을 줄일 수 있습니다. 이는 생산 라인이 화염 가열보다 더 나은 일관성을 필요로 할 때 흔히 선택됩니다.

3. 제조업체가 이를 사용하는 이유

필요한 부분만 가열한다. 그것이 주된 이유이다. 공정에서 한 구간만 가열하면 된다면, 튜브의 나머지 부분을 가열할 이유가 없다.

많은 전통적인 방법보다 빠르다. 인덕션은 큰 용광로 공간을 가열하거나 전체 부품이 따뜻해지기를 기다리느라 시간을 낭비하지 않는다.

반복하기가 더 쉽다. 시스템이 올바르게 설정되면, 수동 가열보다 더 일관되게 동일한 결과를 낼 수 있다.

이것은 자동화에 더 적합하다. 인덕션 시스템은 컨베이어가 있는 생산 라인에 통합될 수 있다, 롤러, 로터리 처리, 로봇, 및 온도 제어 시스템.

수동 의존도를 줄일 수 있습니다. 조작자 간 편차가 품질 문제를 일으키는 생산 환경에서 이것이 중요합니다.

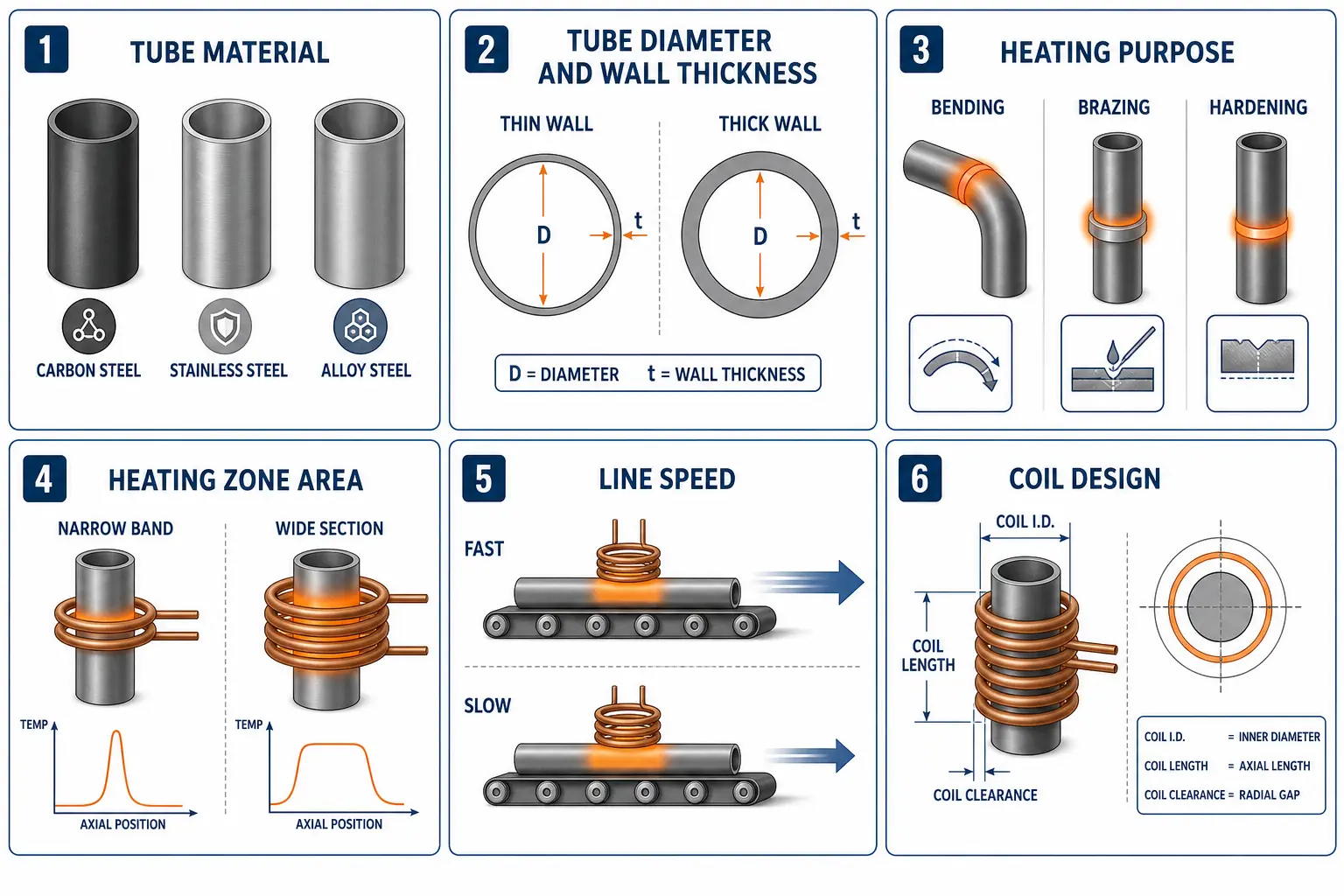

4. 결과에 영향을 미치는 것

이 부분은 마케팅 주장보다 더 중요합니다. 많은 유도 프로젝트가 공정과 장비가 제대로 맞지 않아 실패한다.

요인	주의할 점
튜브 재료	강철마다 다르게 작용한다. 탄소강, 스테인리스강, 합금강은 모두 유도 가열에 다르게 반응할 수 있다. 재료가 조기에 확인되지 않으면, 가열 결과가 불안정할 수 있다.
튜브 크기와 벽 두께	얇은 튜브는 두꺼운 튜브와 다르게 반응한다. 얇은 벽관은 더 빨리 가열되고 쉽게 과열될 수 있다. 두꺼운 벽 튜브는 제대로 가열하기 위해 더 많은 노력이 필요하다.
가열 목적	직업에 따라 목표가 다르다: 굽힘, 브레이징, 예열, 경화, 응력 완화. 목적이 불분명한 경우, 설정이 잘못되었을 가능성이 높습니다.
난방 면적	짧은 국부 가열 구간과 더 긴 가열 구간은 다른 코일 설계와 다른 공정 제어를 필요로 합니다.
라인 속도 또는 사이클 시간	가열 공정은 실제 생산 리듬에 맞아야 합니다. 튜브가 너무 빨리 이동하면, 가열이 완전하지 않을 수 있습니다. 너무 느리게 이동하면, 생산량이 감소합니다.
코일 설계	코일은 열이 어디로 가는지를 결정합니다. 불량 코일 설계 불량한 결과를 줍니다, 전원 공급이 좋아도.

5. 장비 고려 사항

강관용 실제 유도 시스템은 단순한 전원 공급 장치가 아닙니다. 보통 포함됩니다:

취급 및 포지셔닝: 튜브가 잘못된 위치로 움직이는 경우, 가열 결과가 변경됩니다.. 시스템은 튜브를 코일과 정렬 상태로 유지해야 한다.

유지보수 및 안전: 이는 종종 나중에까지 무시된다, 이는 실수이다. 호스, 피팅, 코일, 센서, 그리고 보호 장치 모두 유지보수 접근이 필요하다.

6. 일반적인 문제

7. 유도가열이 적합할 때

유도가열은 공정에 다음과 같은 경우 적합하다:

적합 — 국소 가열 — 빠른 가열 — 반복 가능한 가열 — 자동화 용이

덜 적합 — 생산량이 적음 — 제품 유형이 너무 자주 변함 — 공정에 긴 담금 시간이 필요함 — 가열 면적이 너무 가변적이어서 잘 제어할 수 없습니다.

실제로, 결정은 샘플 테스트를 기반으로 해야 합니다., 가정이 아닌.

핵심 내용: 강철 튜브의 유도 가열은 공정을 제어해야 할 때 유용합니다., 국부적인 가열 및 생산 라인에는 반복 가능한 결과가 필요합니다.. 보편적인 해결책은 아니다, 하지만 올바른 애플리케이션의 경우 더 빠른 경우가 많습니다., 청소기, 용광로나 화염 가열보다 자동화가 더 쉽습니다.. 진짜 문제는 강철 튜브를 가열할 수 있는지 여부가 아닙니다.. 그것은 할 수 있다. 진짜 질문은 튜브 크기에 맞는지 여부입니다., 재료, 가열 대상, 생산 방법.

자주 묻는 질문(FAQ)

---

큐: 인덕션 가열을 스테인리스강 튜브에 사용할 수 있나요?

A: 네, 하지만 스테인리스강은 탄소강과 다르게 작용할 수 있다, 공정은 재료에 맞아야 한다.

---

큐: 유도 가열이 용광로 가열보다 더 나은가?

A: 항상 그런 것은 아니다. 보통 국소 가열 및 생산 라인에 더 적합하다, 용광로 가열은 대량 배치나 장기 소크 공정에 더 적합할 수 있다.

---

큐: 유도 시스템을 선택하기 전에 확인해야 할 사항?

A: 튜브 재질, 크기, 가열 목적, 생산 속도, 작업 방식을 모두 먼저 확인해야 한다.
