IGBT in Induktionsheizungsnetzteilen: Wie es funktioniert und warum es verwendet wird

IGBT ist eines der gebräuchlichsten Leistungshalbleiterbauelemente, die in industriellen Induktionserhitzungsanlagen verwendet werden. In einer typischen Induktionsheizstromversorgung, es sitzt in der Wechselrichterstufe und schaltet Gleichstrom in die für den Resonanzkreis und die Induktionsspule erforderliche Wechselstromenergie.

Ein vereinfachter Energiepfad ist:

Der IGBT bestimmt das Heizergebnis nicht allein. Er ist ein Teil eines Systems, in dem der Wechselrichter, Resonanzkomponenten, Induktionsspule und Last zusammenarbeiten müssen.

Ⅰ. Was ist ein IGBT?	Ⅳ. IGBT-Schalten und die Resonanzheizschaltung
Ⅱ. Warum IGBTs in einem Induktionsheiznetzteil verwenden?	Ⅴ. Was machen IGBT und DSP jeweils?
Ⅲ. IGBT oder MOSFET?

Ⅰ. Was ist ein IGBT?

IGBT steht für Isolierter Gate-Bipolartransistor. Es ist ein Leistungshalbleiterbauelement mit drei Hauptanschlüssen: Gate, Kollektor und Emitter.

Für Induktionsheizgeräte, ist der wichtige Punkt ziemlich einfach: Ein IGBT kann relativ hohe Spannungen und Ströme schalten, während er von seinem Gate aus gesteuert wird. Dies macht ihn für viele mittel-- und hochleistungs Inverter-Designs geeignet.

Innerhalb eines Induktionsnetzgeräts, wird der IGBT normalerweise als Schalter betrieben. Er schaltet wiederholt ein und aus, anstatt als linearer Verstärker zu arbeiten.

Dieses Schalten wandelt den DC-Bus bei der erforderlichen Betriebsfrequenz in einen kontrollierten Wechselstromausgang um.

Die IGBT-Technologie wurde in der industriellen Heizung weit verbreitet eingesetzt, weil sie eine nützliche Leistungsbalance bietet, Schaltleistung, Zuverlässigkeit und Kosten. Sie ist nicht die einzige Option, Jedoch. Konventionelle MOSFETs und SiC-MOSFETs werden ebenfalls verwendet, insbesondere wenn sich Schaltfrequenz und Effizienzanforderungen ändern.

Ⅱ. Warum IGBTs in einem Induktionsheiznetzteil verwenden?

Die Induktionsspule benötigt Wechselstrom bei einer für den Heizprozess geeigneten Frequenz. Normaler Netzstrom kann nicht einfach direkt an die Spule angeschlossen werden.

Der eingehende Wechselstrom wird zunächst gleichgerichtet. Die Wechselrichter schaltet dann den resultierenden DC-Bus und versorgt den Resonanzheizkreis.

Hier kommt der IGBT ins Spiel.

Der resultierende Strom fließt durch die Induktionsspule und erzeugt ein magnetisches Wechselfeld. Wenn ein leitfähiges Werkstück in dieses Feld gelangt, Im Metall werden elektrische Ströme induziert und im Werkstück Wärme erzeugt.

Für ein Industriesystem, Die Geräteauswahl erfolgt auf Wandlerebene und nicht nach einer einfachen Regel wie „Hohe Leistung bedeutet IGBT“.”

Ein leistungsstarkes Heizsystem für Stahlstäbe, das mit mäßiger Frequenz läuft, Zum Beispiel, schafft einen ganz anderen elektrischen Bedarf als eine kompakte Hochfrequenz-Heizeinheit.

Spannung, Strom, Schaltfrequenz, Topologie, Kühlung und die resonante Last beeinflussen alle die Wahl.

Es gibt einen weiteren praktischen Punkt. Die von einer Induktionsstromversorgung gesehene Last ist nicht vollständig festgelegt.

Wenn ein Stahlteil in die Spule eintritt, Die zur Wechselrichter zurückgespiegelte elektrische Last ändert sich. Wenn sich das Bauteil erwärmt, ändert sich sein Widerstand, und ferromagnetische Materialien ändern ebenfalls ihr magnetisches Verhalten mit der Temperatur. Der Wechselrichter und das Steuersystem müssen daher zuverlässig arbeiten, während sich die Last selbst ändert.

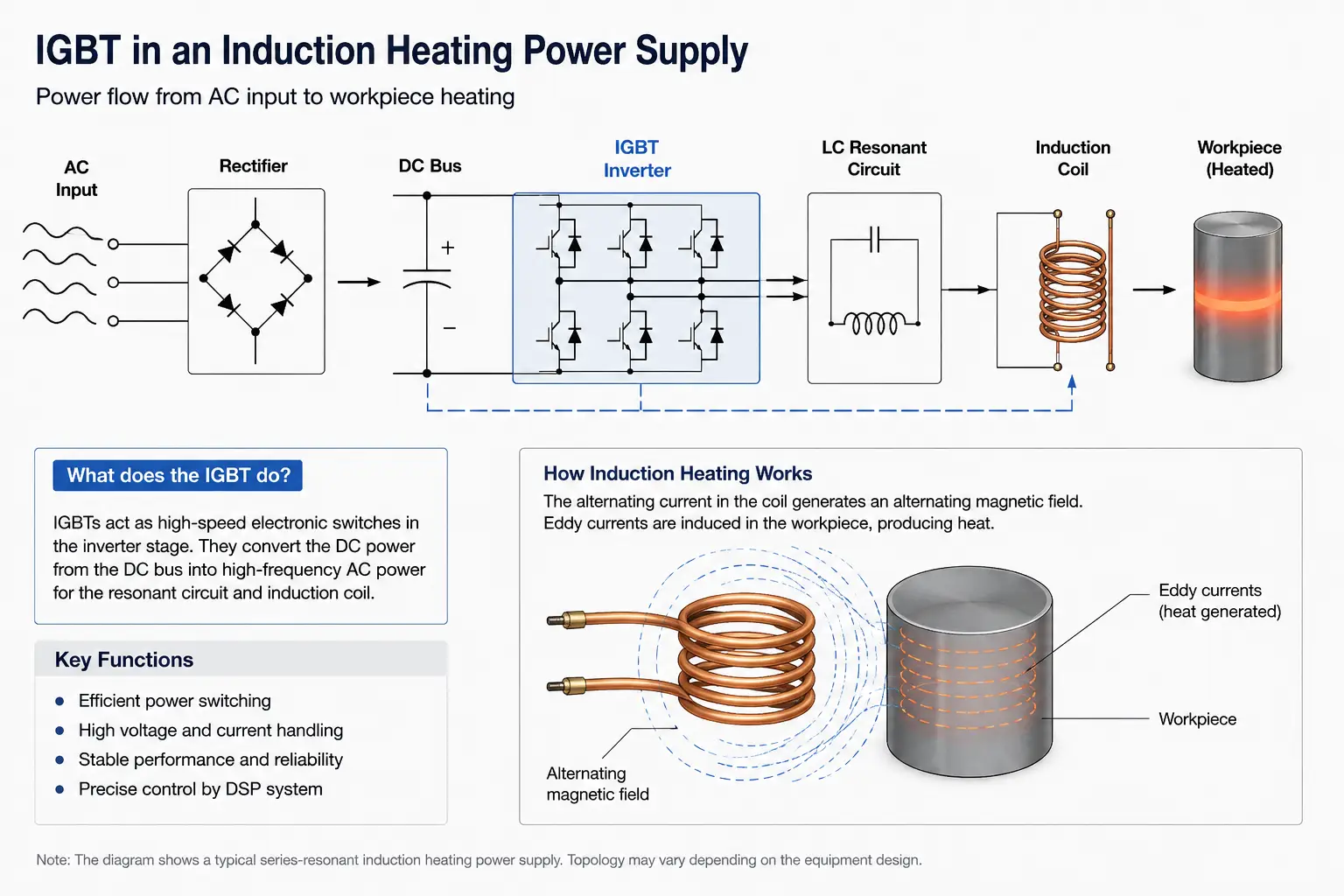

Leistungsfluss durch ein IGBT-Induktionserhitzungsnetzteil.

Ⅲ. IGBT oder MOSFET?

Silizium-MOSFETs schalten im Allgemeinen schneller und werden häufig dort eingesetzt, wo eine höhere Schaltfrequenz erforderlich ist. IGBTs bleiben in vielen Industriesystemen eine praktische Wahl, bei denen erhebliche Spannung und Strom bei dem Gerät passenden Frequenzen gehandhabt werden müssen.

SiC-MOSFETs haben diese Grenze weiter verschoben. Sie kombinieren Hochspannungsfähigkeit mit schnellerer Schaltung, obwohl Gerätekosten, Gate-Drive-Design, Schutz und Systemlayout ebenfalls berücksichtigt werden müssen.

Eine Einschränkung des IGBT ist sein Abschaltverhalten. Die gespeicherte Ladung im Gerät erzeugt einen Schwanzstrom, was zum Schaltverlust beiträgt. As Schaltfrequenz zunimmt, wird dieser Verlust zunehmend wichtig.

Dies bedeutet nicht, dass ein IGBT für jede Anwendung eine einzelne feste maximale Frequenz hat. Geräteserie, Strom, Spannung, Die Sperrschichttemperatur und die Frage, ob der Wechselrichter harte oder weiche Schalttechnik verwendet, sind alle von Bedeutung.

Bei Induktionsheizgeräten, wird die Halbleiterauswahl daher gegen den tatsächlichen Leistungsstufe, Frequenzbereich, Resonanzkreis, Kühlbedingungen und erwartete Last getroffen.

Ⅳ. IGBT-Schalten und die Resonanzheizschaltung

Die meisten industriellen Induktionsheizstromversorgungen verwenden eine resonante Last.

Die Induktionsspule liefert Induktivität, während Kondensatoren hinzugefügt werden, um die erforderlichen zu bilden Resonanzkreis. Je nach Auslegung des Netzteils, kann dies Serienresonanz verwenden, Parallelresonanz oder eine andere Resonanzanordnung.

Die grundlegende Beziehung kann so betrachtet werden:

Der Strom, der durch eine industrielle Induktionsspule fließt, kann sehr groß sein. Resonanz hilft dem System, den Energieaustausch zwischen dem induktiven und kapazitiven Teil des Stromkreises zu bewältigen, während der Wechselrichter die reale Leistung des Werkstücks und elektrische Verluste liefert.

Dies ist auch der Grund, warum der Wechselrichter nicht unabhängig von der Spule ausgelegt werden kann.

Änderung der Induktivität, Werkstückgeometrie oder Betriebsbedingungsänderungen verändern die Last. In einer Produktionsmaschine, müssen diese Änderungen innerhalb des Arbeitsbereichs der Stromversorgung bleiben.

Weichschalttechniken werden häufig verwendet, um Halbleiterverluste zu reduzieren. Anstatt den IGBT unter der ungünstigsten Kombination aus Spannung und Strom einschalten zu lassen, wird der Schaltkreis so betrieben, dass das Schalten unter günstigeren elektrischen Bedingungen erfolgt.

Die genaue Umsetzung hängt von der Wechselrichtertopologie ab.

In vielen resonanten Induktionsheizwechselrichtern, Die Schaltfrequenz steht in engem Zusammenhang mit der Betriebsfrequenz des Resonanzkreises. Die genaue Beziehung hängt von der Wechselrichtertopologie und der Steuerungsmethode ab.

Ⅴ. Was machen IGBT und DSP jeweils?

Moderne Induktionsheizgeräte kombinieren oft IGBT-Leistungsumwandlung mit digitaler DSP-Steuerung.

Ihre Aufgaben sind unterschiedlich.

Abhängig von der Konfiguration der Stromversorgung, das DSP-Steuerungssystem kann Spannungs- und Stromsignale verarbeiten, regulieren Ausgangsleistung, Betriebsfrequenz steuern oder verfolgen, Heizzeit verwalten und auf Störungsfälle reagieren.

In automatisierten Geräten, Dieselbe Steuerungsplattform kann auch Informationen mit SPS- oder Produktionsliniensystemen austauschen. Temperaturrückkopplung, Prozessrezepte, Alarmgrenzen und Produktionsaufzeichnungen können hinzugefügt werden, sofern das ausgewählte System dies unterstützt.

Dies erweist sich besonders bei der kontinuierlichen Produktion als nützlich. Änderungen der Liniengeschwindigkeit, Je nach Werkstückspezifikation oder Wärmebedarf sind möglicherweise andere Betriebsbedingungen erforderlich, und die Stromversorgung muss diesem Prozess kontrolliert folgen.

Aus diesem Grund, Beschreiben eines Induktionsheizgeräts einfach als „IGBT-Maschine“.” sagt nicht viel über die tatsächliche Leistung aus.

Weder IGBT noch DSP arbeiten isoliert. Stabile Induktionsheizung hängt vom Wechselrichter ab, Resonanzkreis, Induktionsspule, Kühlsystem und Steuerstrategie sind an die Last abgestimmt.

Schlüssel zum Mitnehmen

Eine IGBT schaltet den DC-Bus im Inverter; er bestimmt nicht allein das Heizergebnis. Die nutzbare Leistung ergibt sich vom Wechselrichter, Resonanzkreis, Induktionsspule, Kühlung und Steuerung, die an die Last abgestimmt sind. Die Wahl zwischen IGBT, MOSFET und SiC ergibt sich aus der Leistung, Frequenz, Topologie und der sich ändernden Last.

Häufig gestellte Fragen

Klicken Sie auf eine Frage, um die Antwort zu erweitern.

Ist der IGBT das einzige Leistungsgerät, das bei der Induktionsheizung verwendet wird?

Nein. Silizium-MOSFETs und SiC-MOSFETs werden ebenfalls verwendet, insbesondere bei höheren Schaltfrequenzen. Der IGBT bleibt eine praktische Wahl, bei der erhebliche Spannung und Strom bei dem Gerät passenden Frequenzen gehandhabt werden müssen.

Was ist IGBT-Heckstrom, Und warum ist das wichtig??

Der Endstrom ist der Strom, der beim Abschalten wegen gespeicherter Ladung im Gerät kurzzeitig weiterfließt. Er trägt zum Schaltverlust bei, und der Verlust wächst mit steigender Schaltfrequenz.

Bedeutet eine höhere Leistung immer, dass der Wechselrichter IGBTs verwenden sollte??

Nicht unbedingt. Die Geräteauswahl erfolgt anhand der Leistungsstufe, Frequenzbereich, Resonanzkreis, Kühlung und erwartete Last – nicht von einem einfachen „Hohe Leistung bedeutet IGBT“.” Regel.

Was macht der DSP in einem IGBT-Induktionsheiznetzteil??

Der IGBT übernimmt die Leistungsschaltung; Der DSP übernimmt Steuerung, Überwachung und Schutz — Regelung der Ausgangsleistung, Verfolgung der Frequenz, Verwaltung der Heizzeit und Reaktion auf Fehler.
