تصلب الحث في الكتفين, شرائح وانتقالات القطر

لماذا تغير هندسة العمود المتدرج التدفئة المحلية وأنماط الحالات المتصلبة

تصلب الحث رمح متدرج يمثل تحديات أقل وضوحًا على سطح أسطواني موحد. أكتاف, تعمل الشرائح وتحولات القطر على تغيير الاقتران الكهرومغناطيسي المحلي وتوزيع التسخين, والتي يمكن أن تؤثر على عمق وشكل العلبة الصلبة.

تتمثل إحدى الصعوبات في الحصول على تصلب كافٍ للشرائح دون ارتفاع درجة حرارة الكتف المجاور. يعد فهم كيفية استجابة هذه المناطق المجاورة للتسخين التعريفي أمرًا ضروريًا عندما يجب أن تتبع العلبة الصلبة المحددة تغييرًا في قطر العمود.

1. لماذا تسخن أكتاف العمود والشرائح بشكل مختلف

يوفر العمود الأسطواني المستقيم هندسة سطحية متسقة نسبيًا لملف الحث الموضوع بشكل صحيح. في انتقال القطر, يتغير اتجاه السطح, تغيير مسارات التيار المستحث وعلاقتها بالمحث.

تتضمن اختلافات التسخين الناتجة أكثر من اختلافات في مسافة الملف إلى الجزء.

التوزيع الحالي بالقرب من أكتاف العمود

عند الانقطاعات الهندسية, يمكن للحافة الكهرومغناطيسية والتأثيرات النهائية تعديل توزيع التيار المستحث. اعتمادا على اتجاه التدفق الحالي وتكوين مغو, قد تتعرض مناطق معينة من الكتف البارز لتدفئة مركزة.

التردد, تؤثر هندسة الكتف وموضع المحث على مكان حدوث هذا التركيز. يؤثر توصيل الحرارة إلى الفولاذ المحيط أيضًا على درجة الحرارة المحلية, لذا فإن المنطقة التي تستقبل أكبر كثافة للطاقة الكهرومغناطيسية ليست بالضرورة هي الأكثر سخونة طوال دورة التسخين.

يصبح هذا مهمًا عندما يقع كتف العمود مباشرة بجوار شريحة يجب تصلبها أيضًا.

لماذا قد تتلقى شرائح أقل حرارة

تشكل الشرائح انتقالًا منحنيًا بين قطري العمود. يمكن أن تجعل هندستها الغائرة تسخينها أكثر صعوبة من السطح الأسطواني المجاور أو الكتف البارز.

في بعض ترتيبات تصلب الحث, يفضل توزيع التيار المستحث الكتف بينما تصل طاقة أقل إلى جذر الشرائح. قد تقوم الشرائح بعد ذلك بتطوير منطقة أوستنيتية ضحلة, على الرغم من أن سطح العمود المجاور يصل إلى حالة التسخين المقصودة.

زيادة القوة الإجمالية يمكن أن تجعل هذا الخلل أسوأ. قد تتلقى الشرائح حرارة إضافية, لكن يمكن أن يصبح الكتف ساخنًا بشكل مفرط قبل أن يتم تحديد العمق الأوستنيتي المطلوب عند الشرائح.

ويتمثل التحدي في تغيير التوزيع المحلي للتدفئة بدلا من مجرد زيادة إجمالي الطاقة الموردة.

دكتور. يناقش فاليري رودنيف هذه الصعوبات المتعلقة بالهندسة في اختيار المعدات للتصلب التعريفي: التصلب الفوري, جزء 1, بما في ذلك الاستجابات الحرارية المختلفة التي يمكن أن تحدث حول الكتفين, شرائح وتقويض.

2. كيف تغير انتقالات القطر نمط الحالة الصلبة

يصف نمط الحالة الصلبة موقع المنطقة المتصلبة وشكلها. على أ رمح متدرج, قد تحتاج تلك المنطقة إلى التمدد على طول سطح محمل أسطواني, من خلال فيليه ونحو الكتف.

إن العملية التي تنتج حالة مقبولة على قطر العمود الرئيسي قد لا تزال تترك عملية الانتقال غير صلبة بشكل كافٍ.

تؤثر تغييرات القطر على ظروف التدفئة

في التصلب بالمسح, يتحرك المحث بالنسبة إلى العمود على طول مسار التسخين المطلوب.

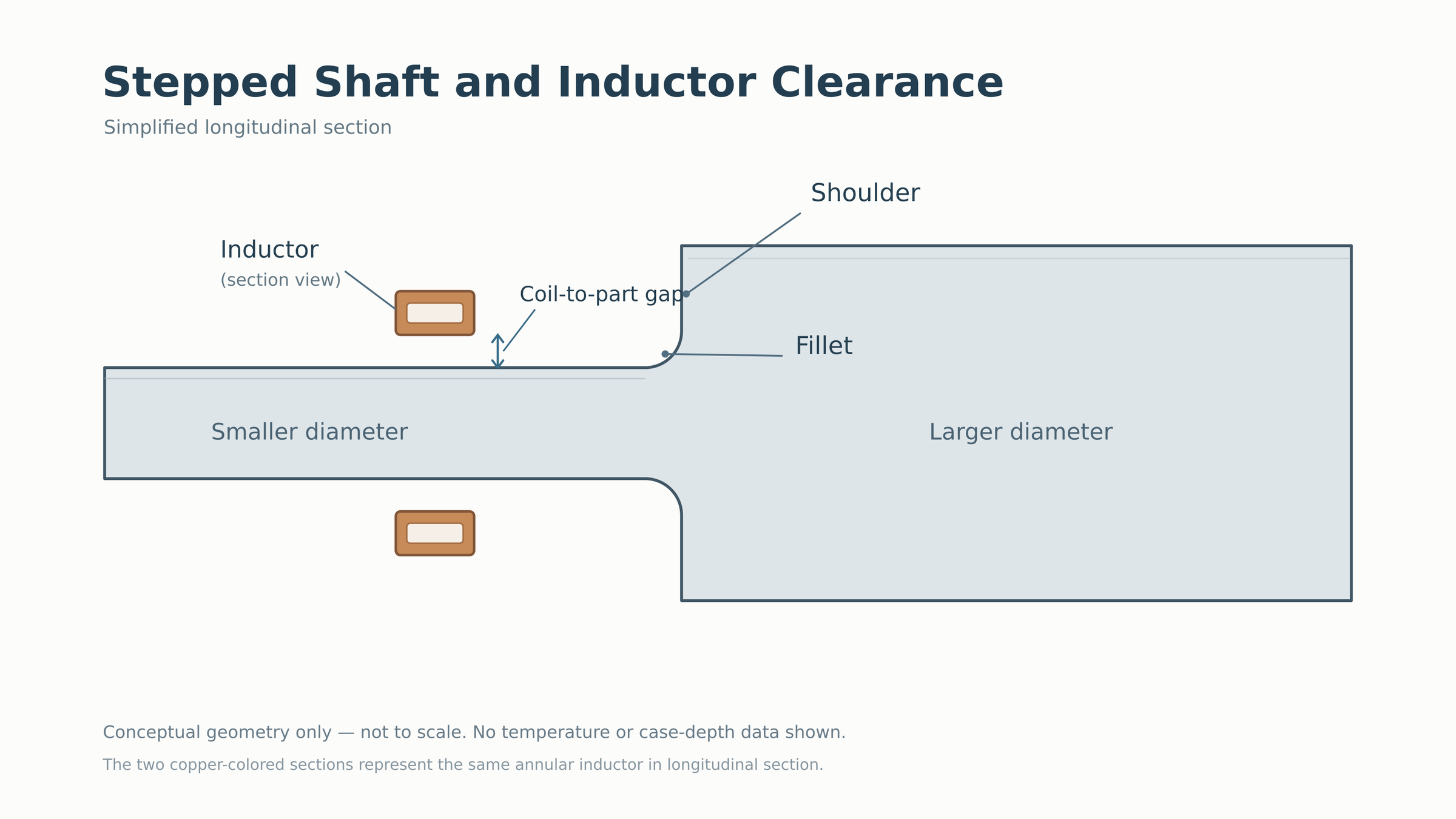

إذا كان للعمود أقطار مختلفة إلى حد كبير, قد يعمل المحث الذي يمسح القسم الأكبر مع وجود فجوة اقتران أكبر حول القسم الأصغر. يؤدي هذا إلى تغيير الاقتران الكهرومغناطيسي المحلي ويمكن أن يؤثر على معدل التسخين.

بالقرب من الكتف, قد يتفاعل المحث مع كل من السطح الأسطواني والوجه الشعاعي للانتقال. تؤثر الاختلافات في هندسة القسم والتوصيل الحراري بشكل أكبر على توزيع درجة الحرارة.

بالتالي, قد لا تنتج نفس القوة المبرمجة وسرعة المسح نفس التعرض للتدفئة في كل موضع على طول العمود المتدرج.

العمق الأوستنيتي ليس هو نفسه عمق الحالة الفعال

يجب أن تكون المنطقة المقصودة من الأوستنيتي بشكل كافٍ قبل أن يؤدي التبريد إلى إنتاج البنية المارتنسيتية المطلوبة.

إذا لم يتم الأوستنيتيد فيليه بشكل كاف على العمق المحدد, ستكون الحالة الصلبة النهائية محدودة هناك, بغض النظر عن مدى فعالية إخماد السطح.

ومع ذلك, لا تؤدي عملية الأوستينية الكافية في حد ذاتها إلى إنشاء ملف تعريف الصلابة النهائي. الفولاذ الصلابة وتحدد ظروف التبريد المحلية كيفية تحول المنطقة الساخنة.

يمكن أن تؤثر هندسة العمود أيضًا على الوصول إلى التبريد. قد يعيد الكتف توجيه تدفق الرش أو ينشئ منطقة يختلف فيها الاصطدام المباشر عن تلك الموجودة على سطح أسطواني مكشوف.

يجب التمييز بين هذه التأثيرات عند التحقيق في عمق الحالة غير الكافي بالقرب من المرحلة الانتقالية. يمكن أن تعكس الحالة الضحلة التسخين غير الكافي, غير مناسب استجابة التبريد أو مزيج من الاثنين معا.

يجب أن تتبع الحالة الرسم, ليس عمقًا موحدًا مفترضًا

قد يكون للعمود المتدرج متطلبات تصلب مختلفة لجسم العمود والشرائح. تتطلب بعض التصميمات أن تمتد المنطقة الصلبة عبر الشرائح; ويحدد البعض الآخر المكان الذي يجب أن يتوقف فيه التصلب.

فلوكسترول تحسين محاثات تصلب المحور يفحص تطبيق المحور مع متطلبات منفصلة لجسم العمود ومنطقة الشرائح. يوضح المثال لماذا يجب أن يبدأ تطوير نمط الحالة بالهندسة الصلبة المحددة للمكون.

لا يمكن لقياس الصلابة الذي تم إجراؤه على سطح العمود المستقيم تحديد ما إذا كانت الشرائح تلبي متطلبات عمق العلبة الخاصة بها.

3. كيف يؤثر تصميم المحث وطريقة التصلب على عملية الانتقال

ضع في اعتبارك عمودًا متدرجًا يطور عمقًا كافيًا للعلبة على طول سطح المحمل الرئيسي ولكنه يظل متصلبًا عند الشريحة. وزيادة قوة التدفئة ترفع درجة حرارة المنطقة بأكملها, ومع ذلك، يبدأ الكتف في السخونة الزائدة قبل أن تلبي شرائح اللحم متطلباتها.

هذه في المقام الأول مشكلة تتعلق بمكان توصيل الطاقة الكهرومغناطيسية.

تغيير توزيع التدفئة

قد يساعد المحرِّض الجانبي في توجيه المزيد من التسخين نحو الشريحة دون تطبيق نفس الزيادة على سطح العمود المجاور.

يجب أن يتناسب شكله وموضعه مع قطر العمود الأكبر, التخليص المطلوب والتوزيع الحالي المحلي. يمكن أيضًا استخدام مكثفات التدفق المغناطيسي في بعض تصميمات الحث لتعديل نمط التسخين.

يجب تقييم هذه التغييرات معًا. يمكن أن يؤدي تحسين الاقتران بالقرب من الشرائح إلى تغيير التسخين عند الكتف أو جزء آخر من عملية الانتقال.

يؤثر تردد التشغيل أيضًا على توزيع التيار واختراقه. يعتمد تأثيره على ترتيب المحث وهندسة قطعة العمل, لذا فإن التردد وحده لا يعد تعديلًا موثوقًا به لكل مشكلة تسخين الشرائح.

تسلسل تصلب المسح الضوئي

في التصلب بالمسح, إن موضع الانتقال بالنسبة لمنطقة التسخين المتحركة مهم.

للحصول على شرائح بالقرب من بداية الفحص, قد تؤثر فترة التسخين الأولية على مقدار الطاقة التي تصل إلى المنطقة المنحنية قبل أن يتحرك المحرِّض على طول العمود.

اعتمادا على الترتيب, التغييرات في تسلسل التسخين الأولي, قد يؤدي المظهر الجانبي للمحث أو التعرض للتدفئة المحلية إلى تحسين نمط الحالة.

ومع ذلك, إن التعديل الذي يزيد من عمق علبة الشرائح قد يؤدي أيضًا إلى تمديد التصلب على طول الكتف أو العمود المجاور أكثر مما هو مقصود.

توفر دراسة مسح المحور الخاصة بـ Fluxtrol مثالاً على تطوير مغو خاص بالهندسة, حيث يجب النظر في تسخين الشرائح وسطح العمود المجاور معًا.

عندما يكون من المفيد النظر في تصلب طلقة واحدة

التصلب بضربة واحدة يقوم بتسخين المنطقة المقصودة دون إجراء مسح تدريجي لمنطقة تسخين قصيرة على طولها. يمكن أن يكون هذا مفيدًا لبعض الأعمدة المتدرجة ذات الأكتاف الواضحة أو تغيرات القطر.

تختلف مسارات التيار المستحث في العديد من ترتيبات اللقطة الواحدة عن تلك الموجودة في أنظمة المسح التقليدية. يمكن أن يوفر هذا الاختلاف طريقة أخرى لتوزيع الحرارة خلال الفترة الانتقالية.

ما إذا كان هذا النهج مناسبًا يعتمد على طول المنطقة المتصلبة, هندسة رمح, نمط الحالة المطلوبة وترتيب التبريد. قد تظل عملية المسح المطورة بشكل مناسب هي الخيار الأفضل للمكونات الأخرى.

يجب أن يتبع الاختيار متطلبات التصلب بدلاً من افتراض أن إحدى الطرق تتعامل مع جميع الأعمدة المتدرجة بشكل أكثر فعالية.

أ 2021 دراسة عن التسخين الحثي لعمود متدرج التحقيق في تكوين محدد يتم فيه معالجة زيادة درجة الحرارة الموضعية عند الكتف وعدم كفاية الأوستنية بالقرب من الشرائح من خلال تحسين نظام التدفئة وظروف التشغيل.

وتوضح الدراسة قيمة تقييم التحول ككل, بدلاً من تصحيح الشرائح والكتف بشكل منفصل.

4. كيفية تقييم نتائج تصلب الأكتاف والشرائح

يجب أن يحدد فحص العمود المتدرج ما إذا كانت العلبة المقواة تتبع الشكل الهندسي المطلوب وتصل إلى العمق المحدد في كل موقع حرج.

يمكن أن يؤدي فحص صلابة السطح فقط على القسم الأسطواني المستقيم إلى التغاضي عن حالة غير مكتملة في الشريحة.

تحديد المنطقة المتصلبة المطلوبة

يجب أن يحدد الرسم المكان الذي يجب أن يبدأ وينتهي فيه التصلب, ما إذا كانت الشرائح تتطلب تغطية كاملة وما هي معايير الصلابة أو عمق الحالة الفعالة المطبقة.

موقع القياس واتجاهه لهما أهمية خاصة في الشرائح المنحنية.

لا يمثل قياس عمق الحالة الشعاعية من السطح الأسطواني المجاور بالضرورة العمق المتصلب من خلال الشريحة نفسها. عندما يكون هناك حاجة إلى اتجاه قياس محدد, وينبغي أن يتبع التفتيش هذا التعريف.

استخدم نمط الحالة لتوجيه التحقيق

يمكن أن يساعد توزيع المنطقة المتصلبة في تحديد ظروف العملية التي تستحق الاهتمام.

النتيجة المرصودة	المجالات الأولى للفحص
عمق كافٍ للعلبة على جسم العمود ولكن العمق غير كافٍ عند الشريحة	التعرض للتدفئة المحلية, الأوستنيتية في شرائح واستجابة التبريد
عمق متصلب مفرط بالقرب من الكتف	توزيع التدفئة الكهرومغناطيسية المحلية ومدى الأوستنتية
تتغير أنماط الحالات المختلفة عبر القطر	هندسة مغو, شروط اقتران وتسلسل التدفئة
صلابة السطح مقبولة ولكن تصلب غير كامل خلال الفترة الانتقالية	توزيع وتغطية عمق الصلابة في المواقع المحددة

هذه الملاحظات توجه التحقيق; إنهم لا يقيمون سببًا من تلقاء أنفسهم.

عند الضرورة, يمكن أن توضح قياسات المقطع العرضي والصلابة المعدة في المواضع المحددة ما إذا كانت الحالة الصلبة تتبع التحول المطلوب.

تتم تغطية الإجراءات التفصيلية للصلابة وتقييم عمق الحالة بشكل منفصل في كيفية فحص الأجزاء المقواة بالتحريض.

تحقق من المنطقة المحيطة بعد التعديل

يمكن أن يؤدي تصحيح الشرائح المتصلبة إلى تغيير النتيجة عند الكتف المجاور أو جسم العمود.

بعد ضبط موقف مغو, تسلسل التسخين أو ظروف العملية الأخرى, وينبغي فحص نمط الحالة المنقح خلال عملية الانتقال الكاملة.

للانتاج, يجب أن تتحمل العملية أيضًا الاختلاف المتوقع في موضع قطعة العمل وحالة المادة دون تحريك المنطقة المتصلبة خارج حدودها المحددة.

الهدف العملي هو حالة صلبة تتبع هندسة العمود المقصودة. على مهاوي متدرجة, وتحقيق هذه النتيجة يتطلب توزيع التدفئة المحلية, يجب أخذ مواقع الاستجابة للتبريد والفحص في الاعتبار معًا - وليس فقط الصلابة التي تم الحصول عليها على السطح الأسطواني الرئيسي.

الوجبات الجاهزة الرئيسية

تصلب الحث في الكتفين, شرائح وتحولات القطر يعتمد على توزيع التيار المحلي أكثر من إجمالي الطاقة. يجب أن تتبع الحالة الصلبة الرسم في كل موقع حرج, ويمكن أن تختبئ شريحة ضحلة خلف قراءة مقبولة لجسم العمود. تصحيح الانتقال ككل, ثم أعد فحص نمط الحالة بالكامل.

الأسئلة المتداولة

انقر فوق سؤال لتوسيع الإجابة.

لماذا تكون شرائح اللحم أكثر صعوبة في التصلب من جسم العمود؟?

راحة فيليه, تتلقى الهندسة المنحنية كثافة تيار مستحث أقل من السطح الأسطواني المجاور أو الكتف البارز. يمكن أن يظل منخفض الأوستن حتى عندما يصل العمود المجاور إلى درجة الحرارة المقصودة, ترك حالة ضحلة في جذر شرائح.

هل يؤدي رفع الطاقة إلى إصلاح شرائح اللحم المتصلبة؟?

نادرًا. تضيف الطاقة الإجمالية الأعلى الحرارة في كل مكان, لذلك عادة ما ترتفع درجة حرارة الكتف قبل أن تصل الشرائح إلى العمق الأوستنيتي المحدد. الحل هو تغيير مكان توصيل الطاقة، من خلال الملف التعريفي للمحرِّض, مركِّزات الفيض المغناطيسي, الموضع أو التردد - وليس مقدار التطبيق.

متى يجب أن أفكر في تصلب اللقطة الواحدة بدلاً من تصلب المسح الضوئي?

يمكن أن تساعد اللقطة المفردة في الأعمدة المتدرجة ذات الأكتاف الواضحة أو تغيرات القطر, لأن مسارات التيار المستحث تختلف عن إعداد المسح وقد تغطي عملية الانتقال بشكل أكثر توازناً. ذلك يعتمد على الطول المتصلب, هندسة رمح, نمط الحالة المطلوبة وترتيب التبريد.

كيف يمكنني فحص الصلابة في شريحة لحم?

اتبع مواقع القياس والاتجاه على الرسم. القراءة الشعاعية من الاسطوانة المجاورة لا تمثل العمق خلال الشريحة المنحنية, وصلابة السطح في القسم المستقيم يمكن أن تفوت حالة غير مكتملة. يعد المقطع العرضي المجهز مع فحص الصلابة في المواضع المحددة هو الطريقة الموثوقة.
