Gia nhiệt cảm ứng cho vòng lớn: Hướng dẫn quy trình cho sản xuất nặng

1. Tại sao Nhẫn Lớn Cần Một Phương Pháp Khác

Các bộ phận nhỏ nóng nhanh với một cuộn dây đơn giản. Nhẫn lớn — thường là 500 mm đến hơn 3,000 Đường kính mm — khác nhau vì nhiệt phải được truyền đều quanh một chu vi dài đồng thời thâm nhập qua độ dày thành. Một thiết lập hoạt động cho vòng bi mỏng (5-10 thành mm) sẽ không hoạt động cho vòng đúc với 50 đường kính ngang mm.

Thách thức cốt lõi là cân bằng tốc độ làm nóng bề mặt với thời gian dẫn nhiệt. Công suất bề mặt quá nhanh tạo ra gradient nhiệt độ lớn giữa OD và giữa thành. Công suất không đủ sẽ kéo dài thời gian chu trình vượt quá mức sản xuất có thể chấp nhận. Xoay chi tiết, hình học cuộn dây, tần số, và tốc độ tăng công suất đều tương tác với nhau — thay đổi một yếu tố thường buộc phải điều chỉnh các yếu tố khác.

2. Ứng Dụng Trong Các Ngành Công Nghiệp

Gia nhiệt cảm ứng cho các vòng lớn xuất hiện bất cứ khi nào các chi tiết tròn nặng cần được gia nhiệt kiểm soát trước khi tạo hình, lắp ráp, hoặc xử lý nhiệt:

Để xử lý nhiệt, cảm ứng có thể nhắm vào một bề mặt mài mòn cụ thể - một đường đua, hồ sơ răng, hoặc đường kính ngoài - chứ không phải toàn bộ vòng, như trong tôi cứng bằng cảm ứng. Đối với công việc lắp ráp, mục tiêu là sự giãn nở nhiệt được kiểm soát, không phải là thay đổi luyện kim.

3. Các Biến Số Quy Trình Chính

Định cỡ một hệ thống bắt đầu với bộ phận và mục tiêu gia nhiệt. Nếu không có những xác định này, lựa chọn nguồn và cuộn dây chỉ là phỏng đoán.

Hình học chiếc nhẫn

Đường kính ngoài, ID, độ dày thành, và chiều rộng khuôn mặt đều quan trọng. Một chiếc nhẫn mỏng (tường < 10 mm) có thể nóng lên trong vài giây nhưng dễ bị biến dạng. Một chiếc nhẫn có tiết diện dày (tường > 30 mm) cần tần số thấp hơn, thêm sức mạnh, hoặc thời gian ngâm dài hơn để cân bằng nhiệt độ thông qua tiết diện. Chamfers, răng bánh răng, lỗ bu lông, và các đường chạy tạo ra sự biến động nhiệt cục bộ mà thiết kế cuộn dây phải tính đến.

Chuyển tiếp vật liệu và từ tính

Thép cacbon và hợp kim nhiệt hiệu quả dưới nhiệt độ Curie (khoảng 760°C). Khi thép trở nên không có từ tính, rơi liên kết và gia nhiệt chậm lại. Nguồn điện phải có đủ không gian để tiếp tục dốc sau quá trình chuyển đổi này. Thép không gỉ, hợp kim đồng, nhôm và nhôm mỗi loại đều yêu cầu các chiến lược về tần số và công suất khác nhau.

Nhiệt độ và độ dung sai

Một vòng bi được làm nóng đến 120°C để lắp ráp và một vòng bánh răng được làm nóng đến 850°C để làm cứng đại diện cho các quy trình hoàn toàn khác nhau. Xác định những điều này trước khi chỉ định thiết bị:

4. Thiết Kế Cuộn Dây & Ghép Nối

Cuộn dây xác định nơi năng lượng đi vào chi tiết. Đối với những chiếc nhẫn lớn, mục tiêu gia nhiệt quyết định bề mặt nào của cuộn dây.

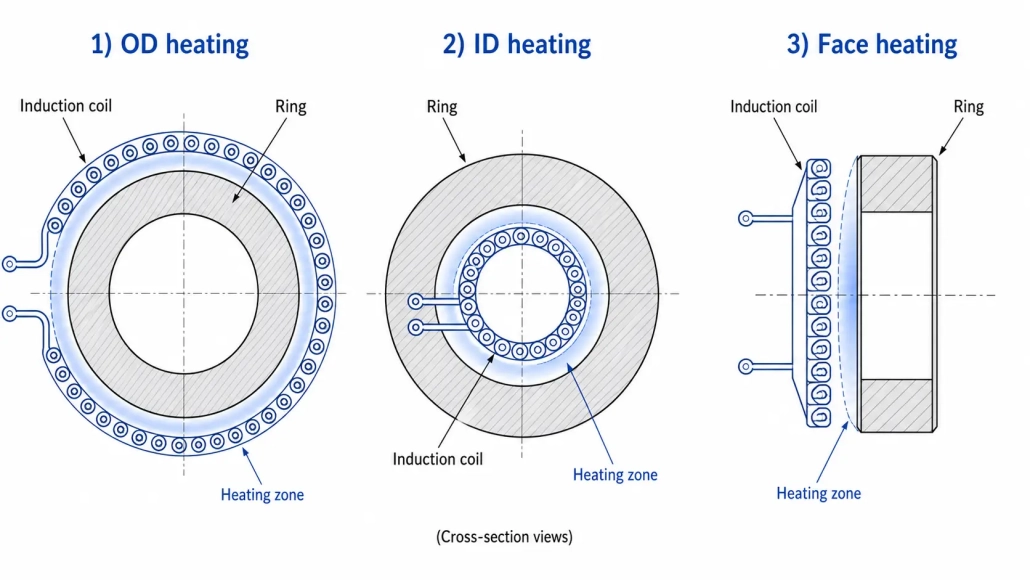

Cuộn dây một vòng phù hợp với đường kính lớn ở những nơi rộng, thậm chí sưởi ấm là mục tiêu. Cuộn dây nhiều vòng cải thiện khả năng ghép nối và gia nhiệt tập trung nhưng khó lắp vào các vòng lớn hoặc không đều về mặt vật lý. Khoảng cách khớp nối phải tính đến hết một phần, giãn nở nhiệt trong quá trình sưởi ấm, và khe hở tải - khoảng trống điển hình cho các vòng lớn nằm trong khoảng từ 3 cho 15 mm tùy thuộc vào tình trạng chi tiết và độ chính xác khi xử lý. Chi tiết hơn về nguyên lý thiết kế cuộn dây được đề cập trong các phần thiết kế cuộn cảm ứng.

5. Nguồn Điện & Tần số

Công suất được xác định dựa trên khối lượng bộ phận, nhiệt độ mục tiêu, thời gian chu kỳ, vật liệu, và hiệu suất cuộn dây ước tính — không chỉ dựa trên đường kính vòng. MỘT 2,000 mm vòng với a 6 mm thành và a 2,000 mm vòng với a 50 mm cần các mức công suất khác nhau đáng kể.

Tần số kiểm soát độ sâu dòng điện thấm trước khi nhiệt được tạo ra do dẫn nhiệt. Đối với vòng dày làm nóng liên tục (tường > 20 mm), tần số thấp hơn (1-10 kHz) đẩy dòng điện sâu hơn. Để tôi cứng bề mặt các đường chạy hoặc hình dạng răng, tần số cao hơn (10-100 kHz) tập trung nhiệt tại bề mặt. Đối với vòng mỏng, tần số trung bình (3-30 kHz) thường cung cấp một sự cân bằng có thể thực hiện được. Những nguyên tắc này được giải thích thêm trong nguyên lý nung cảm ứng và lựa chọn công suất.

Công suất cao hơn không tự động tạo ra kết quả tốt hơn. Công suất bề mặt quá mức tạo ra các độ dốc nghiêm trọng, có nguy cơ biến dạng hoặc quá nhiệt bề mặt trước khi bề mặt giữa đạt nhiệt độ. Một dải tăng cường kiểm soát hoặc hồ sơ công suất theo giai đoạn thường tạo ra kết quả đồng đều hơn so với chạy ở công suất tối đa trong thời gian ngắn hơn.

6. Quay & Kiểm Soát Nhiệt Độ

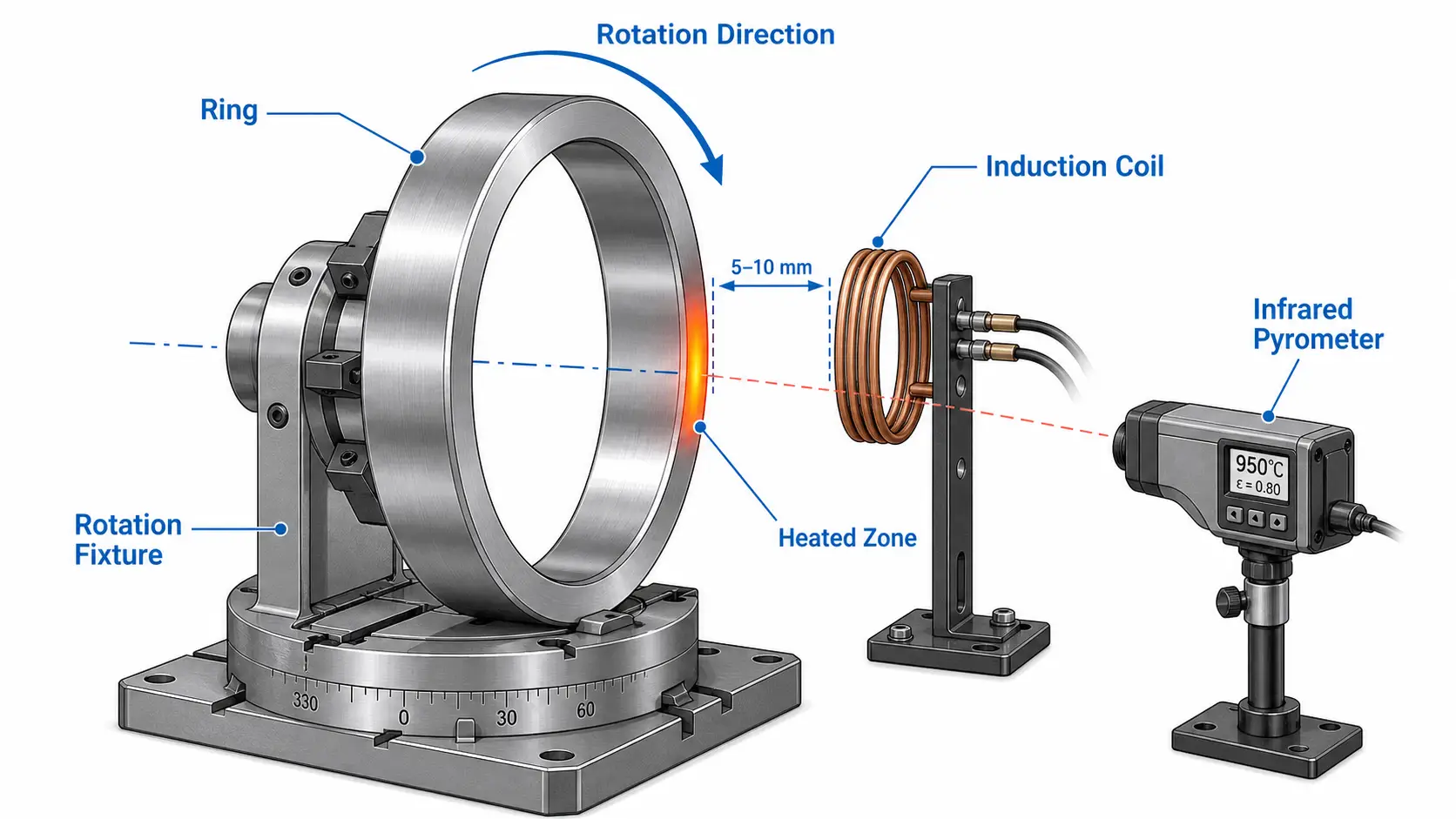

Sự đồng đều về nhiệt quanh một vòng lớn là phần khó nhất của quá trình để thực hiện đúng. Ngay cả một cuộn dây được thiết kế tốt cũng tạo ra một số biến đổi theo chu vi — quay tròn sẽ trung bình hóa điều này. Tốc độ quay phải ổn định: quá chậm sẽ làm cho khu vực đối diện cuộn dây quá nhiệt; quá nhanh khiến việc sử dụng phản hồi nhiệt độ trở nên khó khăn hơn.

Các vòng lớn quay trên con lăn, bàn xoay, hoặc trục dọc. Bộ gá phải hỗ trợ chi tiết một cách an toàn ở nhiệt độ và duy trì căn chỉnh cuộn dây với chi tiết nhất quán trong suốt chu trình.

Các máy đo nhiệt hồng ngoại là tiêu chuẩn cho đo không tiếp xúc, nhưng sự thay đổi phát xạ từ vảy oxi hóa, hoàn thiện bề mặt, hoặc hơi nước ảnh hưởng đến các số đọc. Đối với phát triển quy trình, nhiệt kế tiếp xúc hoặc các mẫu thử tại nhiều vị trí xác nhận những gì máy đo hồng ngoại thấy. Một điểm đo duy nhất trên bề mặt dễ quan sát nhất hiếm khi đại diện cho vùng nóng nhất hoặc lạnh nhất của vòng.

Điều khiển vòng kín điều chỉnh công suất dựa trên nhiệt độ đo được, hữu ích khi nhiệt độ ban đầu hoặc khối lượng bộ phận khác nhau giữa các lô. Một hệ thống điều khiển có khả năng bao gồm:

7. Các Vấn Đề Thường Gặp & Giải Pháp

Hầu hết các vấn đề đều bắt nguồn từ sự không phù hợp giữa bộ phận, cuộn dây, cung cấp điện, hoặc phương pháp xử lý. Kiểm tra với các tiêu chí chấp nhận rõ ràng sẽ phát hiện những vấn đề này trước khi chúng đến giai đoạn sản xuất.

8. Những Điều Cần Đánh Giá Trước Khi Mua

Bắt đầu với quy trình, không phải nguồn điện. Xác định những điều này trước khi tiếp cận nhà cung cấp:

Kiểm tra mẫu với bộ phận thực tế thường tiết kiệm nhiều thời gian và chi phí hơn bất kỳ việc tính toán nào. Chạy thử xác nhận yêu cầu về nguồn điện, thời gian gia nhiệt, độ đồng đều nhiệt độ, hình học cuộn dây, và xử lý tính khả thi trước khi xây dựng toàn bộ hệ thống.

Chìa khóa mang đi

Hệ thống sưởi cảm ứng cho các vòng lớn hoạt động khi cuộn dây, cung cấp điện, vật cố định xoay, và kiểm soát nhiệt độ được thiết kế xung quanh bộ phận và quy trình cụ thể — không được chọn từ danh mục theo đường kính. Cấu hình khớp nối cuộn dây (Đường kính ngoài, ID, hoặc khuôn mặt), lựa chọn tần số cho độ sâu gia nhiệt cần thiết, và kiểm soát nhiệt độ vòng kín là ba yếu tố quyết định sự thành công nhất. Đối với các bộ phận quan trọng hoặc có giá trị cao, kiểm tra mẫu với các tiêu chí chấp nhận rõ ràng là cách đáng tin cậy nhất để giảm rủi ro trước khi mua hàng.
