경사 채널 담금질 기계를 위한 유도 전원 공급 장치 선택 방법

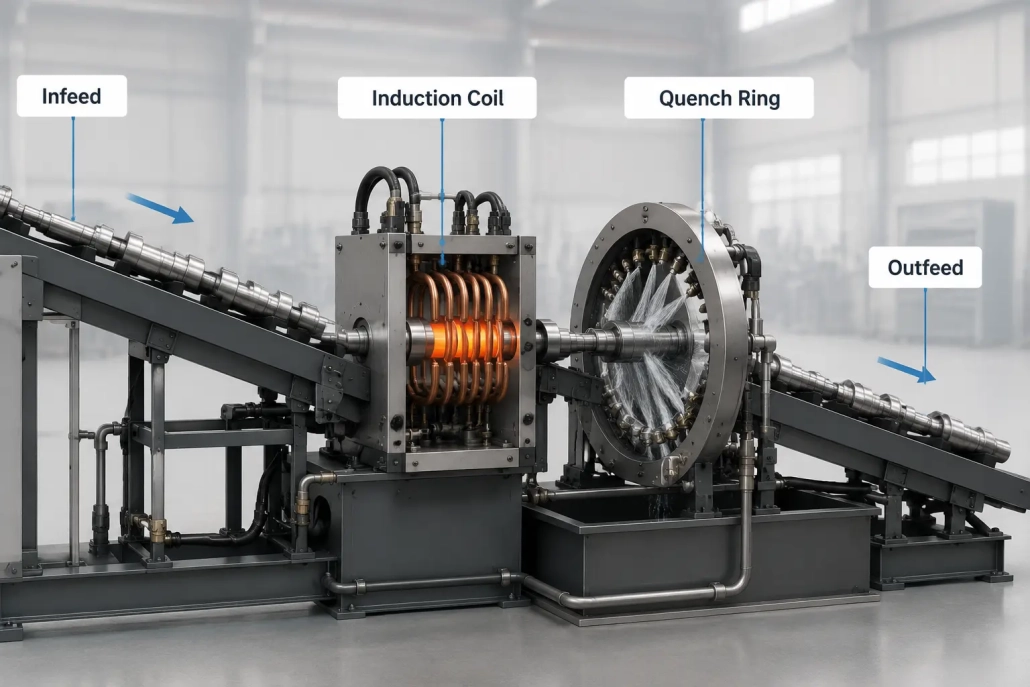

한 경사 채널 담금질 기계 연속 흐름 시스템입니다: 샤프트, 막대, 또는 롤러가 한쪽 끝에 들어갑니다., 경사진 수로 내부의 유도 코일을 통해 이동, 담금질 링을 치다, 경화된 부품으로 빠져나옴—차례로, 한 번에 몇 시간 동안. 이 경사 채널 담금질 기계용 유도 전원 공급 장치 라인은 이 프로세스의 중심에 위치합니다.. 잘못하면 경도가 일정하지 않음을 의미합니다., 계획되지 않은 중단, 또는 설계된 처리량에 도달하지 못하는 라인.

1. 기계가 하는 일	2. 인덕션이 적합한 이유
3. 전원 선택 요소	4. 일반적인 애플리케이션
5. 일반적인 선택 실수	6. 사전 선택 체크리스트

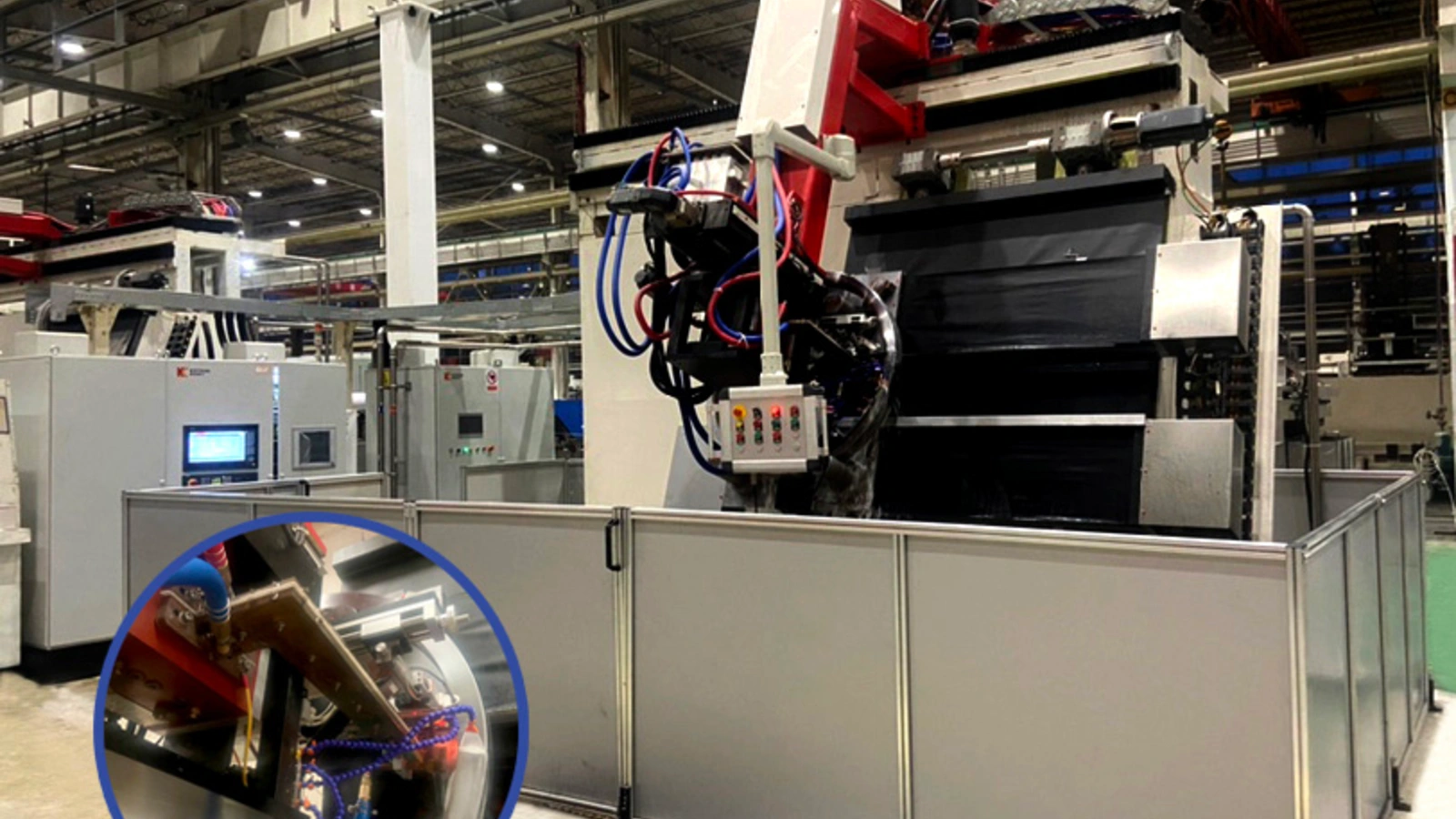

1. 경사 채널 담금질 기계는 무엇에 사용됩니까??

경사형 채널 담금질 기계는 원통형 금속 부품의 지속적인 표면 경화에 사용됩니다.—샤프트, 막대, 롤러, 그리고 유사한 구성 요소. 주요 특징은 지속적인 처리: 가열 및 담금질되는 동안 공작물은 채널을 통해 하나씩 이동합니다.. 중력은 제어된 속도로 코일과 냉각 영역을 통해 각 부품을 색인화합니다., 모든 공작물에 동일한 열주기 제공. 일반적인 부품에는 액슬 샤프트가 포함됩니다., 컨베이어 롤러, 베어링 경주, 전송 핀, 그리고 유압봉.

2. 이 시스템에서 유도 가열을 사용하는 이유?

대부분의 경사형 채널 담금질 라인은 생산 스타일에 적합하기 때문에 유도 가열을 사용합니다.:

• 빠른 가열 속도—전력은 밀리초 단위로 조정됩니다., 라인의 연속 속도에 맞춰.
• 안정적인 온도 제어—매개변수가 설정되면, 모든 부품은 동일한 열처리를 받습니다..
• 연속 생산에 적합—연락 없음, 소모품 없음, 부품 사이에 예열 시간 없음.
• 작업물과 직접 접촉하지 않음—코일이 부품에 닿지 않고 채널을 감쌈, 따라서 마모되는 부분이 없음. 유도가 이것을 어떻게 달성하는지에 대한 자세한 내용은, 자세한 내용은 유도 가열 기초 안내서.

3. 유도 전원 장치를 선택할 때 무엇을 고려해야 하는가?

적절한 전원 장치를 선택하는 것은 가열 품질과 생산 안정성에 직접적인 영향을 미침. 다음은 주요 요소들:

요인	점검할 사항
전력 수준	작업물 크기와 단면에 따라 다름. 직경이 큰 부품은 더 많은 전력이 필요합니다. 너무 낮음 = 가열 불완전. 너무 높음 = 에너지 낭비, 과열 위험.
주파수	가열 깊이 조절. 주파수 높음 = 얕은 가열 (작은 부품, 얇은 케이스). 주파수 낮음 = 깊은 가열 (큰 부품, 깊은 표면 처리). 요구되는 케이스 깊이에 주파수를 맞춥니다, 부품 직경이 아닙니다. 우리의 주파수 분류 가이드.
출력 안정성	지속적인 작동은 안정적인 출력을 요구합니다. 모든 변동은 경도 일관성에 영향을 미칩니다. 배치 처리와 다릅니다, 연속 라인은 드리프트가 감지되기 ​​전에 수백 개의 불량 부품을 생성할 수 있습니다..
듀티 사이클	이 기계는 진정한 연속 임무를 수행합니다.—부품 사이에 틈이 없음, 쿨다운 창이 없음. 듀티 사이클 등급은 매장의 실제 여름 주변 온도를 유지해야 합니다., 실험실 조건뿐만 아니라.
냉각 시스템	지속적인 작동 = 지속적인 가열. 대부분의 시스템은 오랜 주기 동안 안정성을 유지하기 위해 수냉이 필요합니다.. 지속적인 열 방출을 위해 냉각기 크기 결정, 최대 정격이 아님. 저희의 시스템 수준 설계를 위한 커버 사이징.
자동화	최신 라인은 PLC 또는 CNC 제어를 사용합니다.. 전원 공급 장치는 외부 제어를 지원해야 합니다—원격 시작/정지, 전력 조정, 그리고 인터락 신호—생산 라인과 원활하게 통합되도록.

4. 일반적인 적용 사례

경사 채널 담금질 시스템은 원통형 부품이 일정한 표면 경도를 필요로 하는 다양한 산업 분야에서 사용됩니다:

산업	대표적인 부품
자동차	액슬 샤프트, 입력 샤프트, 출력 샤프트
컨베이어 & 자재 취급	광산 및 물류용 고마모 롤러
농기계	PTO 샤프트, 경운기 부품, 유압 로드
베어링 제조	내륜과 외륜
변속기 & 파워트레인	기어 샤프트, 레이샤프트, 피니언 샤프트

이 모든 응용 분야는 수천 개의 부품에 걸쳐 엄격한 공차 내에서 반복 가능한 경도를 요구합니다. 우리의 샤프트 경화 도전 이 주제에 대한 기사.

5. 일반적인 선택 실수

실수	결과
부품 직경에 따라 빈도를 선택하는 대신 케이스 깊이를 선택하세요	케이스가 너무 얕으면 = 경도가 부족하게 지정됨. 케이스가 너무 깊으면 = 표면이 부서지기 쉽습니다, 코어 특성 손실.
연속 라인에서 간헐적 부하 공급 사용	교대 중간의 열 차단. 그 순간 채널의 모든 부품이 폐기되거나 재작업 필요.
코일 임피던스를 전원 출력에 맞추지 않음	전력이 전원으로 반사됨, 저효율, 부품 과열.
전원 공급 장치를 독립 구매품으로 취급	PLC 통신 없음 = 라인 속도가 바뀔 때마다 수동 전원 조정.

6. 간단 선택 체크리스트

전원 공급 장치 선택 전, 다음을 확인:

확인	중요한 이유
작업물 재질	강철 등급은 전력 흡수와 필요한 가열 속도에 영향을 준다.
가공물 크기	직경과 단면적이 전력 및 주파수 요구를 결정한다.
요구되는 경도 깊이	다른 어떤 요인보다 주파수 선택을 더 크게 결정한다.
생산 속도	시간당 부품 단위가 체류 시간과 부품당 전력을 결정한다.
자동화 수준	주문 전에 PLC/CNC 인터페이스 요구 사항을 알아야 한다.
냉각 조건	칠러 용량과 주변 온도가 사용 가능한 듀얼 사이클에 영향을 준다.

핵심 내용

경사 채널 담냉기는 안정이 필요하다, 잘 어울리는 유도 전원 공급 장치. 타협할 수 없는 세 가지: 출력 안정성 전체 교대 근무에 걸쳐, 진정한 연속 듀티 사이클 실제 공장 온도에서, 그리고 자동화 호환성 라인 PLC로. 빈도를 케이스 깊이에 일치시키세요, 코일을 공급 장치와 페어링, 그리고 장기적으로 크기 냉각. 우리의 전원 선택 가이드 크기 조정에 대한 자세한 내용은.

자주 묻는 질문

하나의 전원 공급 장치가 동일한 라인의 여러 부품 직경을 처리할 수 있습니까??

네, 공급 장치의 전력 및 주파수 범위가 모든 부품을 포괄하는 경우 라인이 실행됩니다.. 저장된 레시피 프로필을 통해 전환이 관리됩니다.. 부품 범위가 극단적인 경우, 두 개의 전용 전원 공급 장치가 단일 손상된 장치보다 더 실용적일 수 있습니다.

연속 생산 중 전원 공급 장치가 차단되면 어떻게 됩니까?

그 순간 가열 구역에 있는 모든 작업물은 부분적으로 가열되고 담금질되지 않습니다—이들은 분리되어야 합니다, 검사되어야 합니다, 재작업하거나 폐기해야 합니다. 실제 비용은 생산 중단 시간입니다: 한 번의 교대 중간 차단은 종종 충분한 전원 공급 장치와 불량 전원 공급 장치 간의 가격 차이보다 더 많은 비용이 듭니다.

컨베이어 속도 변화에 맞춰 전력 출력을 어떻게 동기화합니까?

PLC 라인은 아날로그 신호를 보냅니다. (0–10V 또는 4–20 엄마) 속도에 비례, 전원 공급 장치는 실시간으로 출력을 조정합니다.. 이는 수동 제어 장치 대신 산업 자동화 인터페이스를 갖춘 공급 장치를 선택해야 하는 가장 강력한 주장 중 하나입니다..
