لماذا يدور العمود أثناء التصلب بالحث?

أثناء تصلب العمود بالسكان, غالبًا ما يدور قطعة العمل أثناء مرورها عبر الملف الحثي. هاتان الحركتان لا تقومان بنفس المهمة.

تساعد الدوران بشكل رئيسي على تحسين تجانس التسخين حول محيط العمود, بينما تحرك الحركة الرأسية منطقة التسخين على طول طول العمود. استراتيجية الحركة الدقيقة لا تزال تعتمد على قطعة العمل, تصميم الملف الحثي وعملية التبريد السريع.

الدوران يحسن تجانس التسخين المحيطي	الدوران والحركة الرأسية تقومان بوظائف مختلفة
هل يمكن لعمود الدوران أن يدور ببطء شديد أو بسرعة كبيرة؟?	هل يحتاج كل عمود إلى الدوران؟?

Ⅰ. الدوران يحسن تجانس التسخين المحيطي

حلقة لولبية على شكل حلقة تحيط بالعمود, لكن هذا لا يعني تلقائيًا أن التسخين سيكون متطابقًا تمامًا عند كل نقطة حول المحيط.

في التصلب الحثي العملي, العلاقة بين قطعة العمل والمحث تؤثر على نمط التسخين. تدوير العمود يسمح لمواضع محيطية مختلفة بالمرور مرارًا عبر المجال الحثي.

لـ تصلب المسح, هذا يساعد على توزيع التسخين حول العمود وإنتاج طبقة مقسية أكثر توحدًا.

لهذا السبب يُدمج عادة دوران العمود مع محث من نوع الحلقة عند الحاجة إلى نمط تصلب محيطي متناسق. تصف شركة رادين بشكل محدد دوران العمود على أنه غالبًا ما يكون ضروريًا عندما يكون مطلوبًا طبقة متساوية تمامًا أثناء التصلب التدريجي بالتحريض.

Ⅱ. الدوران والحركة الرأسية تقومان بوظائف مختلفة

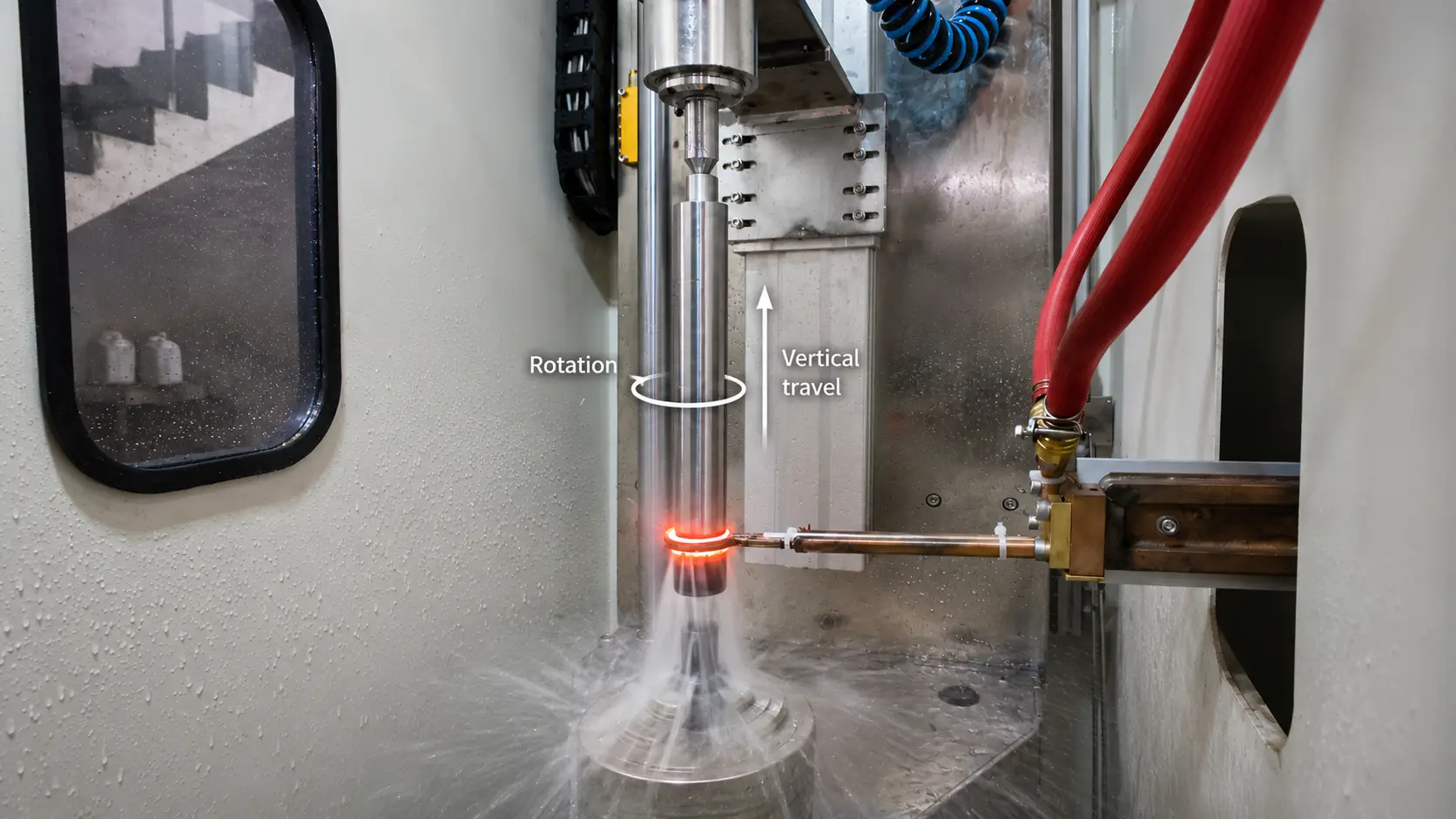

في عملية التصلب العمودي للعمود الموضحة هنا, تدور قطعة العمل أثناء تحركها للأعلى عبر ملف التحريض.

تعمل الحركات في اتجاهين مختلفين:

الدوران → حول المحيط

السفر الرأسي → على طول طول المحور

يساعد الدوران على التحكم في التوحيد الدائري, بينما يحمل السفر الرأسي منطقة التسخين على طول المحور.

مع مرور القطعة عبر الملف الحثي, يتم تسخين قسم محدود فقط في وقت واحد. تحدد حركة المسح بالتالي كيفية تقدم منطقة التصلب على طول المحور.

نموذج التصلب النهائي الخاص بك ليس محدداً بالحركة وحدها. الطاقة, التردد, سرعة المسح, الدوران, تصميم الملفول والتبريد يعملان معاً.

آلة التصنيع الرقمي الرأسية المستخدمة في تطبيق تصلب المحور لدينا هي تصميم يتحرك فيه القطعة مع نظام دوران المحور وتغذية رأسية خاضعة للتحكم, والذي يطابق نوع ترتيب العملية هذا.

Ⅲ. هل يمكن لعمود الدوران أن يدور ببطء شديد أو بسرعة كبيرة؟?

السرعة الدورانية الأكبر ليست أفضل تلقائياً.

إذا كان العملية تعتمد على الدوران للتوحيد الدائري, قد لا يوفر الدوران غير الكافي التأثير المتوسط المطلوب أثناء دورة التسخين.

في الطرف الآخر, السرعة الدورانية العالية يمكن أن تخلق مشكلة مختلفة: قد يؤثر القطعة العاملة المتحركة على كيفية وصول سائل البرقنة إلى السطح.

يلاحظ إندكتوهيت أن السرعة الدورانية الأعلى يمكن أن تحسن التوحيد الحراري الدوري, لكن السرعة الزائدة قد تطرد البرقنة وتقلل فعالية التبريد في بعض المناطق, خاصة حول التغييرات في قطر المحور. يمكن أن يساهم هذا في تقليل الصلابة محليًا.

لهذا السبب لا توجد سرعة دوران واحدة صحيحة لكل عمود.

يجب تحديد سرعة الدوران مع هندسة قطعة العمل, سرعة المسح, تصميم المحث وترتيب المعالجة بالتطريق.

Ⅳ. هل يحتاج كل عمود إلى الدوران؟?

لا.

الدوران شائع في تصلب الأعمدة التقليدي بالفحص, لكنه ليس مطلبًا عالميًا للتصلب بالحث.

بعض العمليات تحقق نمط التسخين المطلوب من خلال تصميم محث مختلف بدلاً من تدوير قطعة العمل.

ومن الأمثلة الواضحة على ذلك نظام CamPro الخاص بشركة Inductoheat لتقوية عمود الكامات. تم تصميم عملية SharP-C الثابتة الخاصة بها خصيصًا للتخلص من دوران قطعة العمل أثناء المعالجة الحرارية الحثية.

وهذا تمييز مهم.

السؤال الصحيح ليس كذلك:

“يجب أن يدور كل عمود?”

إنه:

“أي مزيج من حركة قطعة العمل وتصميم المحث ينتج نمط التصلب المطلوب?”

لتصلب مسح العمود الأسطواني التقليدي, غالبًا ما يستخدم التدوير لتحسين التوحيد المحيطي, أثناء المسح يتحكم في المنطقة المقسّاة على طول العمود.

قد تتطلب قطع العمل الأخرى نهجًا مختلفًا.

المعدات ذات الصلة: آلة تقسية الأعمدة بالتحريض CNC

الوجبات الجاهزة الرئيسية

أثناء التقسية بالتحريض, دوران العمود يوزع الحرارة حول المحيط, بينما النقل العمودي ينقل المنطقة المقسّاة على طول العمود. الحركتان تؤديان وظائف مختلفة. لا بد من ضبط السرعة مع سرعة المسح, تصميم الحث والتبريد — وليس كل عمود يحتاج إلى الدوران.

الأسئلة المتداولة

انقر فوق سؤال لتوسيع الإجابة.

هل يحتاج كل عمود إلى الدوران أثناء تصلب الحث؟?

لا. يعد التدوير أمرًا شائعًا في تصلب مسح العمود التقليدي ولكنه ليس متطلبًا عالميًا. بعض العمليات, مثل نظام عمود الحدبات CamPro من Inductoheat, تم تصميمها للتخلص من دوران قطعة العمل من خلال تصميم مغو مختلف.

ماذا يحدث إذا كان العمود يدور ببطء شديد؟?

إذا كانت العملية تعتمد على التدوير من أجل التوحيد المحيطي, قد لا يوفر الدوران غير الكافي التأثير المتوسط المطلوب أثناء دورة التسخين, ترك حالة تصلب متفاوتة.

هل يمكن أن تكون سرعة الدوران عالية جدًا؟?

نعم. السرعة المفرطة يمكن أن تحرف الوسيلة المبردة وتقلل من فعالية التبريد في بعض المناطق, خاصة حول تغييرات قطر العمود, مما يساهم في تقليل الصلابة محليًا.

ما الذي يحدد نمط الصلابة النهائي?

الطاقة, التردد, سرعة المسح, الدوران, تصميم المحرض والتبريد يعملان معًا. لا تحدد الحركة الدورانية أو الحركة الرأسية بمفردها النمط النهائي للصلابة.
