Control de temperatura de calentamiento por inducción: Control de potencia frente a. Comentarios de temperatura
En un sistema de calentamiento por inducción, control de potencia y retroalimentación de temperatura describen dos partes diferentes del mismo proceso. El control de potencia define la entrada eléctrica; la retroalimentación de temperatura le indica al sistema de control cómo está respondiendo la pieza de trabajo.
Los dos pueden funcionar de manera independiente en algunas aplicaciones, o juntos cuando el proceso requiere control en lazo cerrado basado en la temperatura.
Ⅰ. Qué controla realmente el control de potencia?
El control de potencia actúa sobre la entrada eléctrica suministrada por la fuente de alimentación por inducción.
Un proceso de calentamiento digital puede definir la potencia de salida y el tiempo de calentamiento mientras monitoriza valores de funcionamiento como voltaje y corriente. Una vez que se haya establecido un proceso adecuado, estos ajustes pueden almacenarse en una receta y recordarse para su producción posterior.
Bajo condiciones estables — la misma pieza, material, posición, inductor y configuración de producción — una receta validada de potencia y tiempo puede proporcionar una buena repetibilidad del proceso.
Pero la potencia no es temperatura.
Ajustar una determinada potencia de salida no indica directamente a la pieza que alcance una temperatura específica. Controla cómo se suministra la energía eléctrica al sistema de inducción.
Ⅱ. ¿Qué hace realmente la retroalimentación de temperatura??
La retroalimentación de temperatura observa la respuesta térmica de la pieza de trabajo.
En lugar de preguntar:
¿Qué está entregando la fuente de alimentación??
responde:
¿Qué temperatura se está midiendo en la pieza de trabajo??
Las señales de temperatura comunes provienen de pirómetros infrarrojos, termopares u otros sensores seleccionados para la aplicación.
Hay una distinción importante aquí:
La retroalimentación de temperatura no significa automáticamente control de temperatura.
Una señal de temperatura puede simplemente mostrarse, registrarse o compararse con los límites de alarma. Se convierte en parte de control de temperatura en lazo cerrado solo cuando el sistema de control utiliza esa señal para ajustar la salida de calefacción.
La calidad de la medición también importa. Un pirómetro de infrarrojos puede verse afectado por la emisividad, la capa de óxido, el ángulo de visión, el tamaño del punto de medición, humo o vapor. Las lecturas del termopar dependen de la posición de contacto, la instalación y el tiempo de respuesta.
Entonces, la retroalimentación de temperatura no debe considerarse como una medición perfecta independiente del resto del proceso.
Ⅲ. Por qué la misma potencia puede producir diferentes temperaturas?
Una suposición común es que una potencia y un tiempo de calentamiento idénticos deben producir siempre exactamente la misma temperatura en la pieza de trabajo.
En la producción real, el resultado también puede variar con:
Un pequeño cambio en la distancia entre la pieza y la bobina de inducción, Por ejemplo, puede cambiar acoplamiento electromagnético. Un componente entrante en frío también puede responder de forma diferente a uno que comienza a una temperatura más alta.
Por eso la entrada eléctrica repetible es importante, pero no puede hacer que el resto del proceso sea irrelevante.

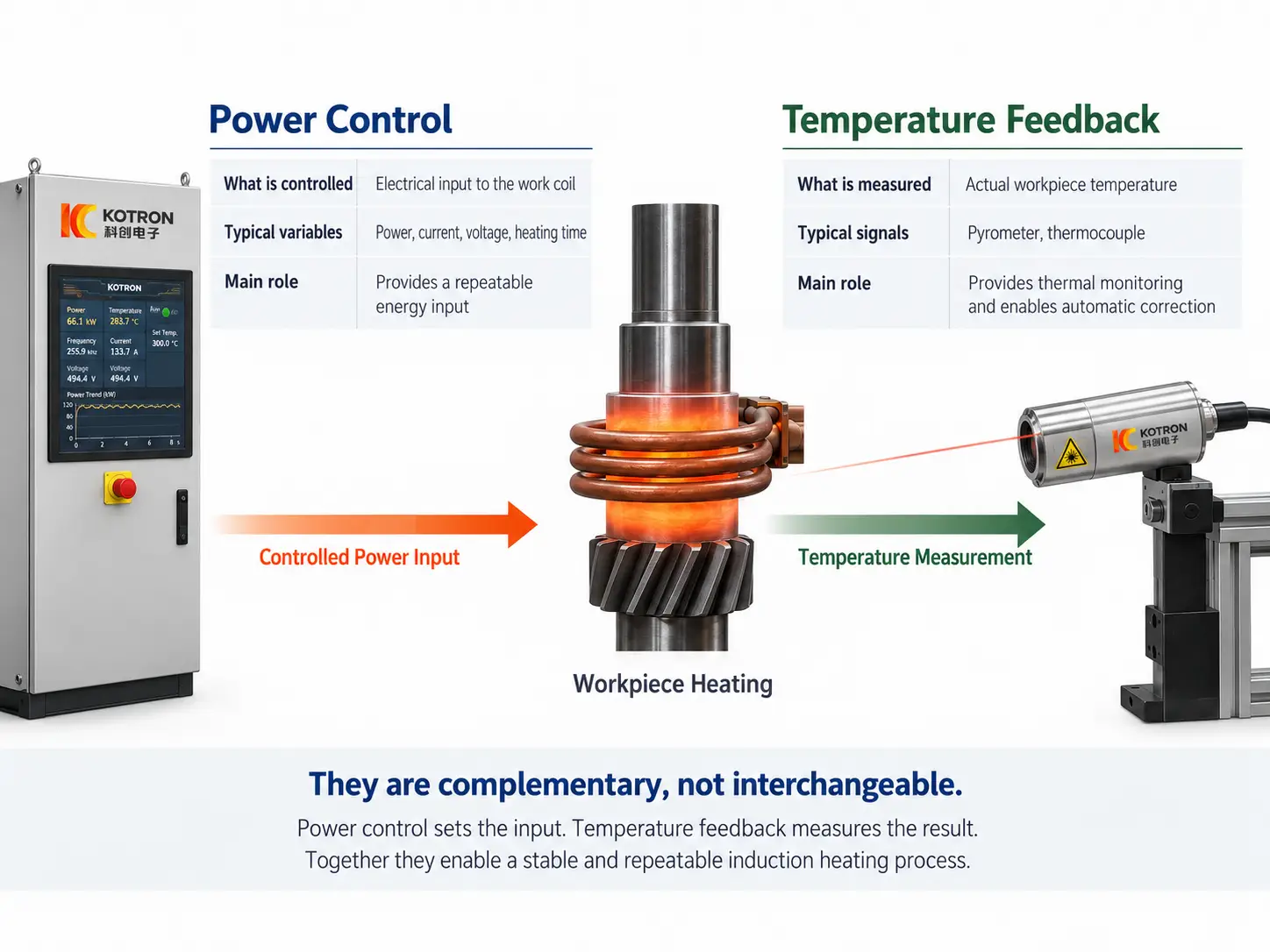

Ⅳ. Cómo funcionan juntos el control de potencia y la retroalimentación de temperatura?
La relación es más fácil de entender como entrada frente a respuesta.
| Control de energía | Comentarios de temperatura | |
|---|---|---|
| Función principal | Establece la entrada eléctrica | Mide la temperatura de la pieza de trabajo |
| Información típica | Potencia, Tiempo, condiciones de voltaje/corriente | Temperatura medida |
| Valor principal | Entrega de energía repetible | Monitoreo térmico |
| Función de control | Ejecuta la entrada de calefacción comandada | Puede proporcionar retroalimentación para corrección |
| Función de lazo cerrado | Proporciona la salida ajustable | Se usa para corregir la salida cuando el control de lazo cerrado está habilitado |
Son complementarios más que intercambiables.
En un proceso controlado por potencia y tiempo, el sistema ejecuta repetidamente una receta de calentamiento validada.
Con control de temperatura en circuito cerrado, el sensor añade otro paso: la temperatura medida se compara con el objetivo, y el sistema puede ajustar la entrada eléctrica cuando sea necesario.
La fuente de alimentación sigue proporcionando la energía de calentamiento. La retroalimentación de temperatura proporciona al controlador información sobre el resultado térmico.
Ⅴ. Cuándo es útil la retroalimentación de temperatura?
Diferentes procesos de calentamiento necesitan diferentes niveles de control de temperatura.
Producción repetitiva estable
Cuando la misma pieza se procesa repetidamente con material estable, posicionamiento, herramientas y condiciones de entrada, una receta verificada de potencia y tiempo puede ya proporcionar una repetibilidad adecuada en la producción.
La medición de temperatura aún puede usarse para monitorización o registros de calidad sin necesariamente controlar cada ciclo de calentamiento.
Procesos sensibles a la temperatura
Algunas aplicaciones dependen más directamente de la temperatura real de la pieza de trabajo.
En sistema de revenido por inducción, la historia térmica afecta al estado final del material. En ajuste por contracción, la expansión térmica depende de lo caliente que se ponga realmente el componente. En precalentamiento controlado, el proceso puede requerir que la pieza se mantenga dentro de un rango definido de temperatura.
por lo tanto, la retroalimentación de temperatura puede ser más útil en estas aplicaciones, especialmente cuando el proceso requiere ajuste en lazo cerrado.
Traceability and Process Monitoring
Temperature data may also be required even when it is not the main control variable.
It can be used for:
— Temperature curves
— Upper and lower limits
— Alarm records
— Batch review
— Historical production records
The question is therefore not simply whether a machine has a temperature sensor. The more useful question is what the temperature signal is expected to do in the process.
Ⅵ. What Does Digital Control Add?
Once power settings, Tiempo, temperature signals and production data are handled digitally, the induction power supply can become part of a wider automated manufacturing system.
KOTRON’s induction systems use IGBT power conversion con control digital DSP. Las funciones del sistema disponibles incluyen adquisición en tiempo real de voltaje, la corriente, potencia de salida y frecuencia, mientras que las configuraciones de monitoreo pueden soportar curvas de proceso, alarmas de parámetros, almacenamiento de recetas y registros históricos de producción.
También se pueden configurar operaciones controladas por temperatura y control en bucle cerrado de potencia y temperatura cuando el proceso lo requiera.
Un entorno de control digital puede reunir ajustes de potencia y tiempo, retroalimentación de temperatura, recetas, límites de alarma, curvas de proceso y registros de producción while communicating with PLC/HMI controls and automatic equipment.
This matters in automated production because the induction power supply no longer operates as an isolated heater. It can follow the same production recipe and machine sequence as manipulators, mesas indexadoras, conveyors or other line equipment.
Process parameters still have to be developed for the actual material and application. Once those parameters are established, digital control makes them easier to store, monitor and repeat in production.
Ⅶ. Which Control Strategy Should You Use?
Una estable, repetitive process may run successfully from a validated power-and-time recipe. A temperature-sensitive or more variable process may benefit from temperature monitoring or closed-loop control.
The right approach depends on the workpiece, heating objective, process stability, measurement conditions and production requirements.
El control de potencia define la entrada eléctrica. La retroalimentación de temperatura muestra cómo responde la pieza de trabajo.
Conclusión clave
El control de potencia define la entrada eléctrica. La retroalimentación de temperatura muestra cómo responde la pieza de trabajo. The right approach depends on the workpiece, heating objective, process stability, measurement conditions and production requirements.
Preguntas frecuentes
Haga clic en una pregunta para ampliar la respuesta.
¿La retroalimentación de temperatura significa automáticamente control de temperatura??
No. Una señal de temperatura simplemente puede mostrarse, registrar, o compararse con los límites de alarma. Se convierte en control de temperatura en lazo cerrado solo cuando el sistema de control utiliza la temperatura medida para ajustar la salida de calefacción.
¿Necesito retroalimentación de temperatura para mi proceso de calentamiento por inducción??
No necesariamente. Para un proceso estable, repetitivo con material consistente, posicionamiento y herramientas, una receta validada de potencia y tiempo puede proporcionar buena repetibilidad. La retroalimentación de temperatura se vuelve más valiosa cuando el proceso es sensible a la temperatura, como el temple por inducción o el ajuste por contracción, o cuando necesitas control en circuito cerrado y registros de trazabilidad.
Por qué la misma potencia y tiempo de calentamiento pueden producir diferentes temperaturas?
La potencia controla la entrada eléctrica, no el resultado térmico. Temperatura inicial de la pieza de trabajo, la variación del material, dimensiones de la pieza, distancia de la bobina a la pieza de trabajo, el acoplamiento electromagnético y la pérdida de calor en los accesorios pueden cambiar la temperatura medida incluso con la misma potencia y tiempo.
¿Puedo añadir retroalimentación de temperatura a un sistema de inducción existente??
En la mayoría de los casos, sí. La elección del sensor — pirómetro infrarrojo, termopar u otro tipo — depende de la aplicación y las condiciones de medición. Un sistema de control digital puede aceptar la señal para monitoreo, límites de alarma o control en lazo cerrado donde el proceso lo requiera.
