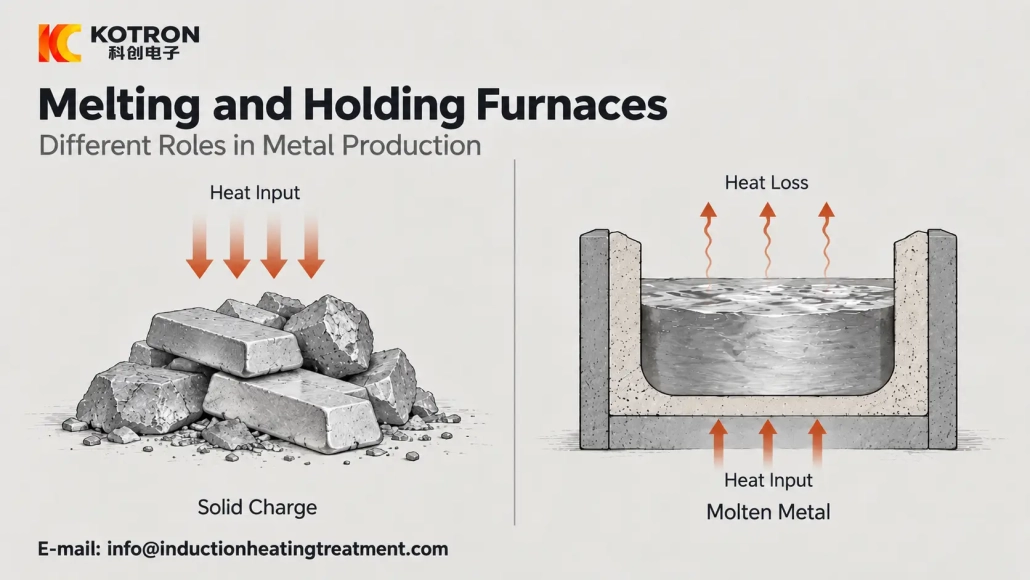

Schmelz- und Warmhalteöfen: Verschiedene Rollen in der Metallproduktion
A Schmelzofen Funktioniert hauptsächlich mit Festladung; ein Haltofen arbeitet normalerweise mit Metall, das bereits flüssig ist. In kontinuierlicher Produktion, dieser Unterschied beeinflusst die Ofenkapazität, Leistungsbedarf und die Art und Weise, wie geschmolzenes Metall zum nächsten Prozess geliefert wird.
Von Feststoffladung zur Versorgung mit geschmolzenem Metall
1. Ein Schmelzofen beginnt mit festem Metall
Die Aufgabe eines Schmelzofens besteht darin, festen Rohstoff aufzunehmen und ein verwendbares flüssiges Bad zu erzeugen.
Die Ladung kann Barren, Blöcke, Rücklaufmaterial oder anderer geeigneter Metallrohstoff sein. Wärme ist erforderlich, um die Ladung von ihrer Anfangstemperatur zu erhitzen, vollständiges Schmelzen und, falls erforderlich, die flüssige Metallmasse auf die erforderliche Betriebstemperatur zu bringen.
Bei einem Induktionsschmelzofen, hängt die praktische Schmelzkapazität von mehr als seiner Nennleistung in kW ab. Metalltyp, Chargengewicht, Anfangstemperatur, Schmelzzeit, Ofenkonstruktion und Wärmeverlust beeinflussen das Ergebnis.
A 100 kW-System, Zum Beispiel, kann nicht einer universellen Schmelzkapazität zugeordnet werden. Zink, Aluminium und Kupfer haben unterschiedliche thermische Anforderungen. Ein beim Start kalter Ofen verhält sich auch anders als ein bereits heißer Ofen aus der vorherigen Charge.
In der Praxis, Schmelzgeräte sind in der Regel auf beide Größen ausgelegt Chargengewicht und erforderliche Schmelzzeit.
2. Ein Schmelzofen beginnt mit geschmolzenem Metall
Ein Warmhalteofen nimmt normalerweise bereits geschmolzenes Metall auf.
Seine Aufgabe besteht darin, das Schmelzbad innerhalb des zum Gießen erforderlichen Temperaturbereichs zu halten, Gießen oder eine andere nachgelagerte Operation. Wärme geht immer noch durch die feuerfeste Auskleidung verloren, Ofenöffnung und umliegende Struktur, daher muss während der gesamten Haltezeit Energie zugeführt werden.
Die Betriebslast unterscheidet sich vom Schmelzen einer kalten Ladung.
Zum Beispiel, Eine Gießerei kann eine Charge Metall relativ schnell schmelzen, aber dieses Metall im Verlauf der nächsten Stunden nach und nach verwenden. Der Halteofen hält das Bad verfügbar, während die Produktion fortgesetzt wird.
Temperaturstabilität, Badkapazität, Die Haltezeit und die Geschwindigkeit, mit der Metall entfernt oder nachgefüllt wird, sind hier wichtiger als die anfängliche Schmelzrate.
Ein Warmhalteofen ist üblich, wenn der nachgeschaltete Prozess geschmolzenes Metall in einer anderen Geschwindigkeit verbraucht als der Schmelzvorgang.
3. Warum getrennte Schmelz- und Haltöfen verwenden?
Stellen Sie sich eine Linie vor, die kontinuierlich geschmolzenes Metall benötigt.
Mit einem Ofen, Der Produktionsablauf könnte so aussehen:
Eine Charge schmelzen → das geschmolzene Metall verwenden → warten, bis der Ofen verfügbar ist → erneut beschicken → die nächste Charge schmelzen
Der Guss- oder Schüttprozess ist dann eng mit dem Schmelzzyklus verbunden.
Mit einem separaten Halteofen:
Feststoffladung → Schmelzofen → Warmhalteofen → Gießen / Ausgießen
Der Schmelzofen kann beginnen, die nächste Charge vorzubereiten, während das Metall der vorherigen Charge noch stromabwärts verfügbar ist.
Separate Haltekapazität ist häufiger, wenn die Anlage kontinuierlichen Metallbedarf hat, wenn die Schmelz- und Gießzyklen nicht übereinstimmen, oder wenn ein Vorrat an flüssigem Metall zwischen den Produktionsstufen benötigt wird.
Für gelegentliche kleine Chargen, es könnte wenig Grund geben, einen weiteren Ofen hinzuzufügen. Ein Ofen kann oft das Metall schmelzen, es für einen kurzen Zeitraum halten und dann vor der nächsten Charge entleeren.
4. Schmelzen und Halten haben unterschiedliche Wärmelasten

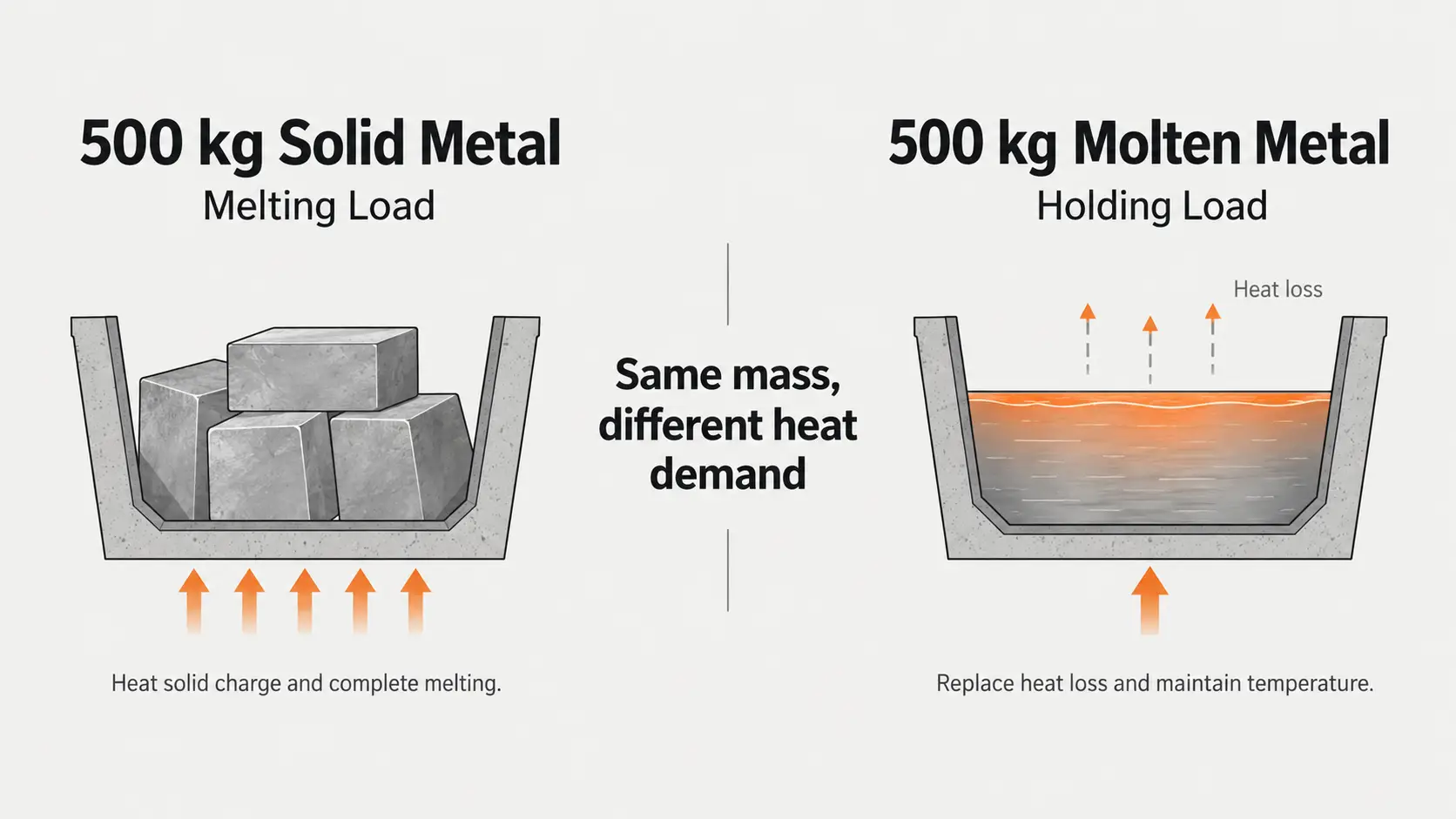

Angenommen, es gibt 500 kg Metall.
Im ersten Fall, muss der Ofen diese 500 kg von Raumtemperatur auf einen vollständig geschmolzenen Betriebszustand bringen.
Im zweiten Fall, ist dasselbe 500 kg bereits flüssig und muss nur auf der erforderlichen Temperatur gehalten werden.
Das sind sehr unterschiedliche Lasten.
Beim Schmelzen, Energie fließt in die Erhitzung der Feststoffladung und zum Abschluss des Phasenwechsels. Während des Haltens, ersetzt ein Großteil der erforderlichen Eingabe die aus dem Ofen verlorene Wärme und korrigiert Veränderungen der Badetemperatur.
Die Halteleistung wird weiterhin von realen Betriebsbedingungen beeinflusst. Ein großes offenes Bad verliert Wärme anders als ein kleineres, gut abgedeckter Ofen. häufige Entfernung von geschmolzenem Metall, Hinzufügung neuen Materials und lange Haltezeiten verändern ebenfalls die Last.
Zwei Öfen mit derselben Menge Metall benötigen daher nicht unbedingt dasselbe Leistung einfach weil ihre Kapazitäten ähnlich sind.
5. Ein Ofen kann beide Stufen bewältigen
Schmelzen und Halten erfordern nicht immer getrennte Ausrüstung.
Viele Chargenprozesse verwenden einen Ofen in einer Reihenfolge, wie zum Beispiel:
Laden → Schmelzen → Temperatur erreichen → Halten → Übertragen oder gießen
Diese Anordnung könnte geeignet sein, wenn die Charge kurz nach dem Schmelzen verwendet wird.
Ein spezieller Lagerofen wird nützlicher, wenn das geschmolzene Metall unabhängig vom Schmelzplan verfügbar bleiben muss.
| Produktionsbedingung | Typische Anordnung |
|---|---|
| Gelegentliche Kleinserien | Ein Schmelzofen kann ausreichen |
| Metall wird kurz nach dem Schmelzen verwendet | Schmelzofen |
| Metall wartet auf den nächsten Prozess | Schmelzen und Halten in einem Ofen kann funktionieren |
| Kontinuierlicher Metallbedarf im nachgelagerten Prozess | Getrenntes Schmelzen und Halten kann nützlich sein |
| Großes Vorrat an geschmolzenem Metall | Dedizierte Haltekapazität kann erforderlich sein |
Diese Anordnungen können sich auch beim Legierungswechsel ändern, Ofenanordnung und Produktionsvolumen. Eine Anlage, die mehrere Legierungen in kleinen Auflagen herstellt, bevorzugt möglicherweise andere Anlagen als eine Anlage, in der dieselbe Legierung kontinuierlich über längere Zeiträume betrieben wird.
6. Schauen Sie sich den Prozess nach dem Schmelzen an
Metallart und Chargengewicht sind offensichtliche Ausgangspunkte Auswahl eines Ofens, Aber die nächste Produktionsstufe ändert oft die Ausrüstungsentscheidung.
Wenn die gesamte geschmolzene Charge sofort gegossen oder umgefüllt wird, Das Halten kann ein kleiner Teil des Zyklus sein.
Wenn das Metall auf eine andere Maschine warten muss, einen Stranggussprozess beschicken, bleiben über mehrere Stunden verfügbar oder werden nach und nach entfernt, Die Haltekapazität wird viel wichtiger.
Nützliche Informationen für die Auswahl der Ausrüstung umfassen::
•Metall und Legierung
•Chargengewicht
•Erforderliche Schmelzzeit
•Zieltemperatur der Metallschmelze
•Erforderliche Stundenleistung
•Batch- oder kontinuierlicher Betrieb
•Erwartete Haltezeit
•Art der Übertragung oder des Gießens
Bei einem Induktionssystem, Diese Bedingungen wirken sich auf das erforderliche aus Stromversorgung, Ofenstruktur, Induktor, Tiegel oder feuerfeste Auskleidung, Temperaturregelung und Kühlsystem.
Der Ofen sollte im Hinblick auf den gesamten Metallfluss ausgewählt werden – von der festen Charge bis zu dem Punkt, an dem das geschmolzene Metall den Ofen verlässt – und nicht nur im Hinblick auf eine kW-Leistung.
Schlüssel zum Mitnehmen
A Schmelzofen erhitzt das feste Ansatzmaterial auf Schmelztemperatur; ein Haltofen ersetzt nur die Wärme, die ein bereits flüssiges Bad verliert. Dimensionieren Sie die Ausrüstung entsprechend dem gesamten Metallfluss – Chargengewicht, Schmelzzeit, und was mit dem Metall nach dem Schmelzen passiert – nicht nur im Bereich der kW-Leistung.
Häufig gestellte Fragen
Klicken Sie auf eine Frage, um die Antwort zu erweitern.
Was ist der Unterschied zwischen einem Schmelzofen und einem Halteofen?
Ein Schmelzofen nimmt feste Ansatzmaterialien auf und erzeugt ein flüssiges Bad. Ein Warmhalteofen nimmt bereits flüssiges Metall auf und hält es im Temperaturbereich, der für den nächsten Prozess erforderlich ist.
Benötige ich einen separaten Warmhalteofen??
Nicht immer. Für gelegentliche kleine Chargen, Ein Ofen kann oft schmelzen, kurz halten und entleeren. Ein separater Warmhalteofen ist sinnvoller, wenn geschmolzenes Metall unabhängig vom Schmelzplan verfügbar bleiben muss.
Kann ein Ofen sowohl schmelzen als auch halten??
Ja. Bei vielen Batch-Prozessen wird ein Ofen in der Reihenfolge Charge → Schmelzen → Halten → Gießen verwendet, wenn die Charge kurz nach dem Schmelzen verwendet wird.
Warum kann ich den Ofen nicht allein nach seiner kW-Leistung dimensionieren??
Die Schmelzkapazität hängt von der Metallart ab, Chargengewicht, Schmelzzeit, Wärmeverlust und Ofenbau. Zwei Öfen mit gleicher kW können unterschiedliche Nutzleistungen liefern.
