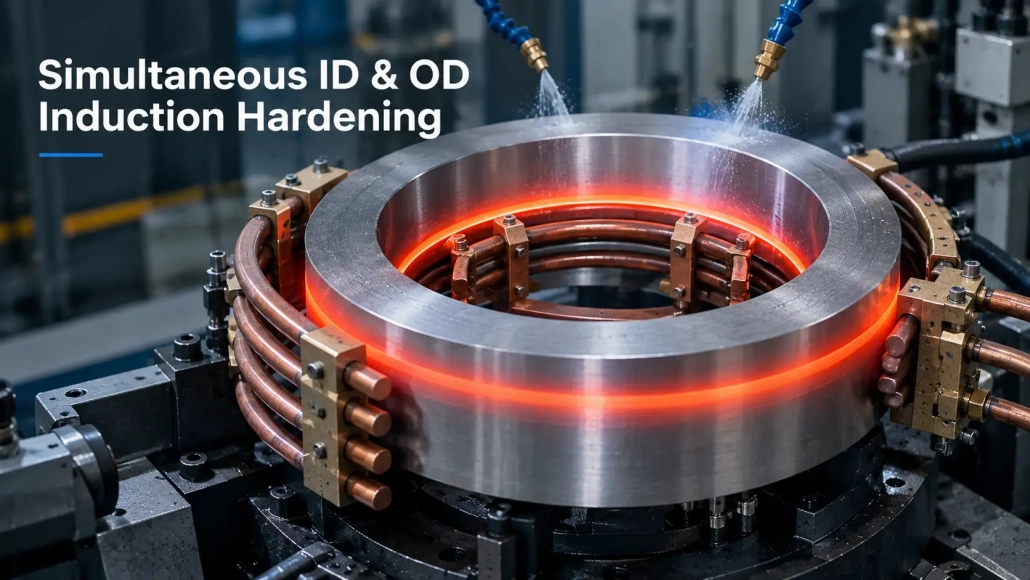

内径和外径可以同时感应淬火吗?

一些环形元件需要 外径上均经过感应淬火表面 (的) 和内径 (内径). 通常的方法很简单: 首先硬化一个表面, 然后处理另一个.

那行得通, 但它也创建了一个额外的操作.

当先硬化外径，然后加热内径时, 已经硬化的外表面可能需要喷水保护，以防止在第二次加热循环期间出现不必要的回火. 电感也得换, 该零件经过两次单独的硬化操作.

用于重复生产, 额外的处理可能会成为一个实际问题.

另一种方法是同时加热内径和外径.

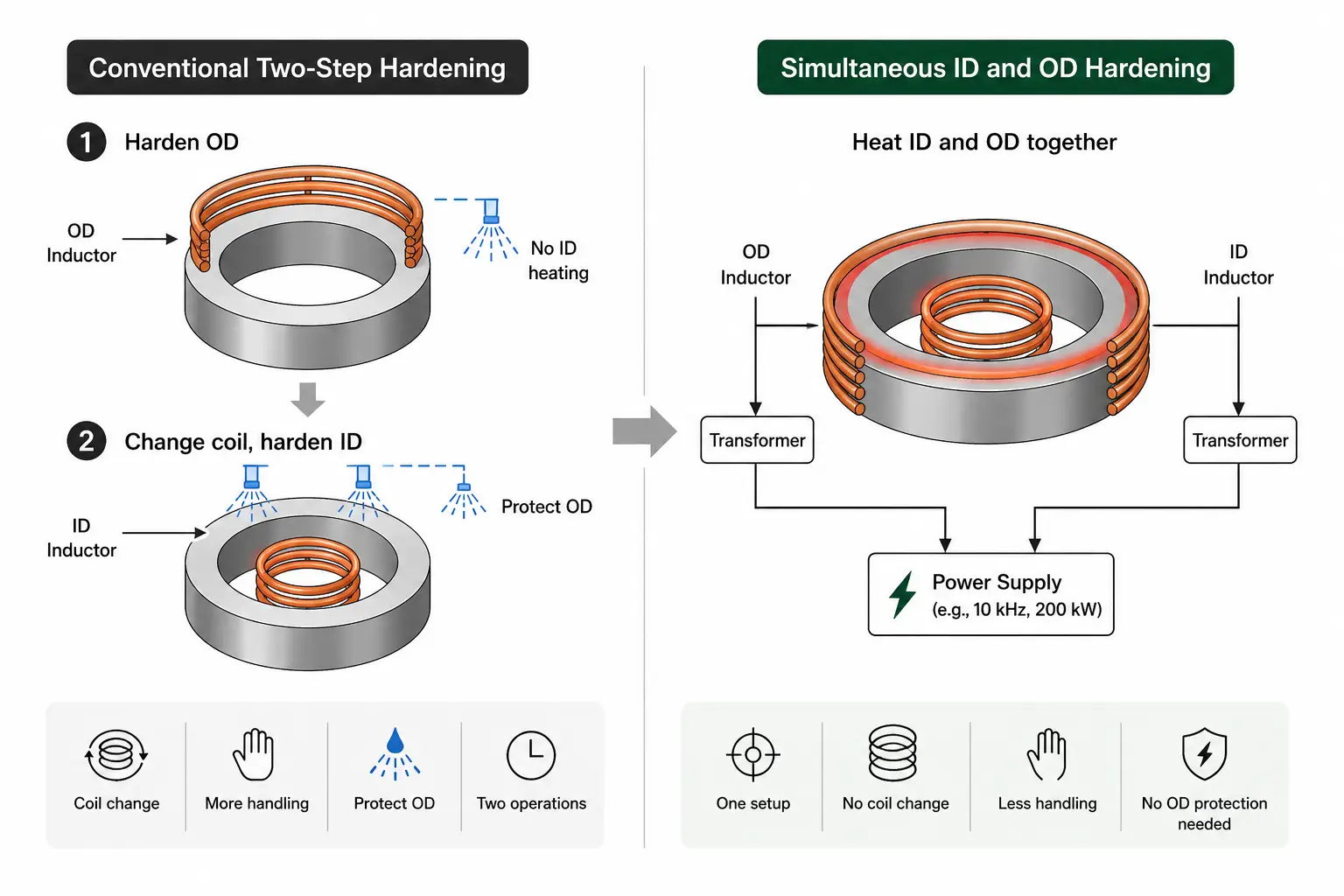

传统的两步路线需要更换线圈和第二次设置; 同时路线在一个位置加热两个表面.

1. 如何同步ID & 外径硬化工程	2. 困难的部分是功率平衡
3. 行星齿圈示例	4. 同样的原理可以用于其他部分吗?
5. 何时值得考虑?

1. 同时进行内孔和外圆感应淬火的工作原理

在这种布置下, 两个感应器被放置在同一工件周围: 一个用于外表面，另一个用于 孔内.

一个环形零件被装入淬火机中并移到加热位置，使外圆和内孔同时与各自的感应器耦合.

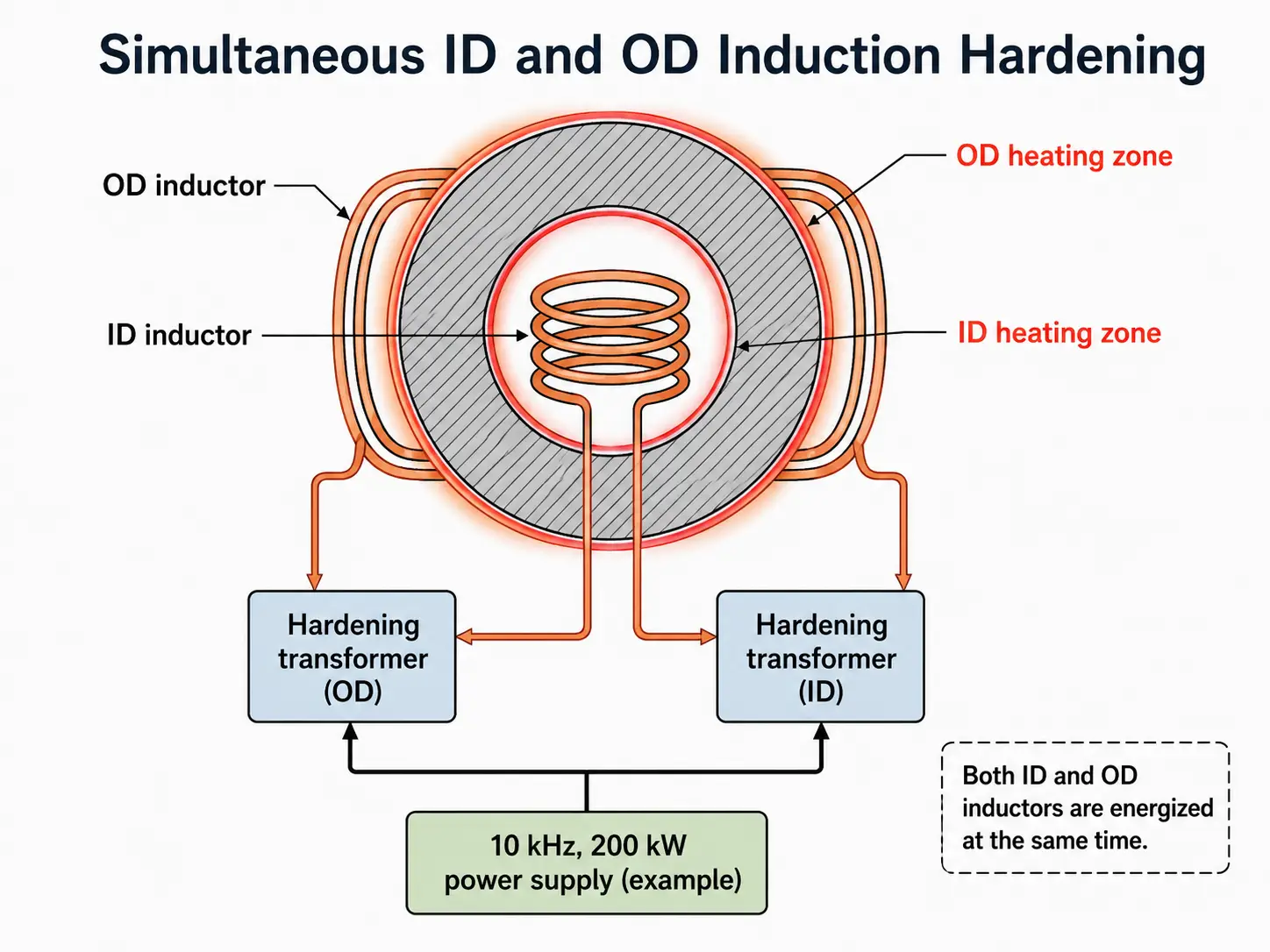

每个感应器都连接到自己的淬火变压器. 如下所示的行星齿轮环示例, 两个变压器均由同一感应电源供电.

两个电感器 — 一个位于 OD 周围, 一个位于孔内——每个都由来自同一电源的自己的变压器供电.

这样就无需在完全独立的设置中硬化两个表面.

这个想法本身很简单. 让供暖正常工作并不那么简单.

2. 困难的部分是功率平衡

OD 和 ID 电感不能视为两个相同的负载.

它们的线圈几何形状, 与工件耦合及加热条件不同. 简单地在两者之间平均分配可用功率并不能保证两个表面都能达到所需的加热条件.

配电必须与应用相匹配.

在参考过程中, 这种匹配是通过改变电感器的匝数并使用磁通量集中器来实现的. 目的是在内部和外部加热区之间获得合适的功率分配.

这是同时内径和外径强化的主要技术点之一.

问题不仅仅是两个线圈是否可以同时连接. 两个加热电路必须在实际工件上协同工作.

壁厚也很重要. 当两个表面比较接近时, 来自内径和外径的加热可以通过零件的截面相互作用. 源示例没有给出通用的最小或最大壁厚, 因此必须对每个部件进行评估，而不是将其作为固定的设计规则处理.

3. 行星齿圈示例

一项报告的应用将此方法用于 行星齿轮环.

工件的壁厚为 12.7 毫米. 一个 10 千赫, 200 千瓦感应电源 提供了两个淬火变压器, 一个变压器连接到外径感应器，另一个连接到内径感应器.

在同一装置中这两个感应器加热外部和内部表面.

这些数字作为实际工艺例子非常有用, 但不应将它们视为同时进行内径和外径硬化的标准规范.

不同的环直径, 壁厚, 材料或硬化区域可能需要不同的频率, 功率水平或电感器布置.

这种区别很重要. 在感应淬火中, 从另一个零件复制电气参数很少能替代将工艺与工件相匹配.

4. 同样的原理可以用于其他部分吗?

同样的概念不仅限于行星齿圈.

引用的过程还表明，厚壁销衬套可以通过同时进行内径和外径硬化 扫描.

在这种情况下, 而不是在一个固定位置加热整个所需区域, 内、外表面可加工为 工件或加热系统移动 通过所需的硬化长度.

这使得将该方法应用于其他环形部件成为可能, 前提是两个感应器有足够的空间并且加热条件能够适当匹配.

这并不意味着同时强化总是更好的选择.

适用于低产量, 难以接近线圈的零件, 或内径和外径需要截然不同的加热条件的应用, 两次独立的淬硬操作可能仍然更容易开发和控制.

5. 何时值得考虑同时进行内孔和外圆表面感应淬火?

当同一零件多次需要对内孔和外表面进行淬硬时，该工艺变得更有吸引力.

避免第二次装夹可以减少线圈更换和零件重复搬运. 它还消除了像传统两步工艺那样需要在第二次加热循环中保护先前淬硬表面的必要.

但只有两个加热区能够适当平衡时，这些优势才重要.

因此, 同时进行内径和外径感应淬火最好视为 工件特定工艺 而不是标准的机器功能.

如果您正在评估环形齿轮的这种方法, 套管或其他 环形部分, 起点应为工件图纸: 内径, 的, 壁厚以及需要淬硬的精确表面.

根据这些信息, 更容易判断同时淬硬是否可行，或传统的两步工艺是否仍是更好的选择.

要点

内径和外径同时感应淬硬 最好作为针对具体工件的工艺处理, 而不是标准的机器功能. 原则上装夹简单, 但需要一个环节协同工作:

两个感应器 → 两个变压器 → 一个电源 → 平衡的功率分配 → 在一个装夹中硬化两个表面

实际问题是功率平衡 — 两个加热回路是否可以在实际工件上一起工作. 如果可以, 一个装夹可以替代两个单独操作.
