Индукционный блок питания отключается без тревоги: Случай полевой неисправности
Один индукционный источник питания, который запускается нормально, но отключается по мере увеличения мощности может быть трудно диагностировать, особенно когда не появляется явная сигнализация о неисправности.
В полевой записи по устранению неполадок, которую мы изучали, описана эта проблема на 800 кВт IGBT-серийно резонансное индукционное питание, используемое для алюминиевой плавильной печи.
оборудование ранее работало нормально. позже, оно начало автоматически останавливаться по мере увеличения выходной мощности. его можно было немедленно перезапустить, но увеличение мощности воспроизвело ту же неисправность.
Проблема оставалась нерешенной более месяца.
Окончательный источник неисправности был прослежен до 750 V / 10 V трансформатора контроля линейного напряжения (ST1/ST2) который ранее был заменен пользователем.
Значение этого случая заключается не просто в вышедшем из строя компоненте. Процесс устранения неисправностей показывает, почему история эксплуатации и изменения, внесенные до появления неисправности, могут быть так же важны, как и электрические измерения.
1. Неисправность: Нормальный запуск, Выключение при повышенной мощности
симптомы были последовательны:
— запуск был нормальным
— мощность сначала увеличилась нормально
— блок питания автоматически остановился выше определённого рабочего уровня
— не появился явный сигнал неисправности
— перезагрузка была нормальной
— увеличение мощности воспроизвело отключение
поскольку ранее печь работала нормально на высокой мощности, базовая проблема с установкой казалась менее вероятной.
отсутствие сигнала тревоги усложняло классификацию неисправности. не было явного перенапряжения, перенапряжения или прочего защитного сообщения указывающего непосредственно на одну часть системы.
2. Почему подозрение пало на контрольную сторону
Плата управления содержала каналы управления инвертором A и B, хотя в нормальном производстве использовался только выход A.
Во время поиска неисправностей, были активированы оба канала.
Когда произошло отключение, управление неиспользуемым каналом B также остановилось.
Это предполагало, что проблема может быть не ограничена активным источником питания канала A. Внимание, следовательно, сместилось на помеху, влияющую на общий путь управления или измерения.
На этом этапе помехи всё ещё оставались рабочим диагнозом.
Одним из возможных источников была печная спираль. Если изоляция спирали относительно земли повредилась, электрический разряд при более высоком напряжении потенциально мог нарушить работу системы управления.
Следующий тест был предназначен для того, чтобы выяснить, следует ли отключение повторяющемуся условию напряжения на спирали.
3. Два теста на нагрузку сузили поиск
Печь была протестирована при двух различных нагрузочных условиях:
Отключение произошло при существенно различных напряжениях на катушке:
— примерно 1500 В с пустой печью
— примерно 1000 В с холодным тиглем
Сообщаемый ток составлял примерно 1500 А в обоих тестах.
В данном конкретном случае, результат сделал простой разряд, вызванный фиксированным напряжением на катушке, менее согласованным с наблюдаемой неисправностью.
Это не доказало, что изоляция катушки печи идеальна. И разные напряжения отключения не следует рассматривать как универсальный метод исключения проблемы с изоляцией.
They were simply enough to move this investigation toward another possible path into the control system.
Примечание: The voltage, current and power values above are the operating values recorded in the original troubleshooting process. In a resonant induction power system, they should not be interpreted using a simple DC P = V × I relationship.
4. отслеживание неисправности по пути измерения

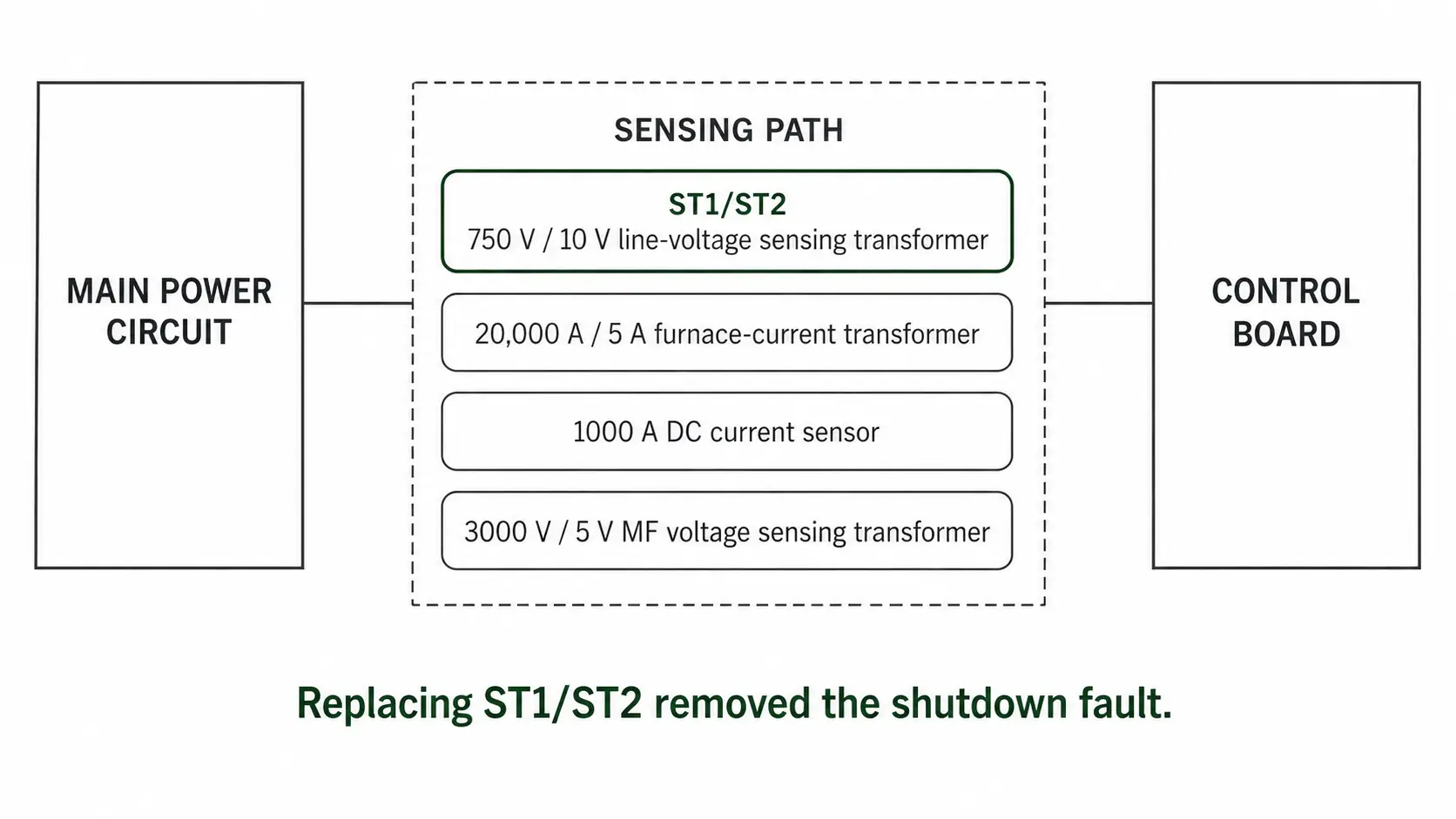

Система управления получила несколько измерений от главной электрической цепи. Связанные измерительные устройства включали:
| Измерение | Измерительное устройство |
|---|---|
| Напряжение линии | 750 V / 10 V трансформатора контроля линейного напряжения |
| Ток печи | 20,000 А / 5 Трансформатор тока печи |
| Постоянный ток | 1000 Датчик постоянного тока |
| Напряжение средней частоты | 3000 V / 5 Трансформатор для измерения напряжения средней частоты |
Эти устройства являются частью интерфейса между высокомощной электрической средой и управляющей электроникой.
The working diagnosis was that one of the sensing paths might have deteriorated enough for interference from the main circuit to affect the controller as the operating load increased.
One possible approach would have been to disconnect the measurement channels one by one.
On an 800 kW power supply, однако, removing feedback signals can also change how the controller limits and regulates the system. Это неподходящая процедура методом проб и ошибок без детального знания программы управления машиной и безопасных рабочих пределов..
Поэтому был использован подход с заменой..
После замены 750 V / 10 Датчика-трансформатора V ST1/ST2, аномальное выключение исчезло..
Электропитание снова могло увеличивать выходную мощность без повторения ошибки..
Эта замена выявила ST1/ST2 как источник неисправности..
Точный внутренний механизм поломки не был подтвержден лабораторными испытаниями.. Рабочий диагноз заключался в том, что изоляция компонента или его сопротивляемость электрическим помехам ухудшились настолько, что нарушили работу управляющей цепи при более высокой нагрузке..

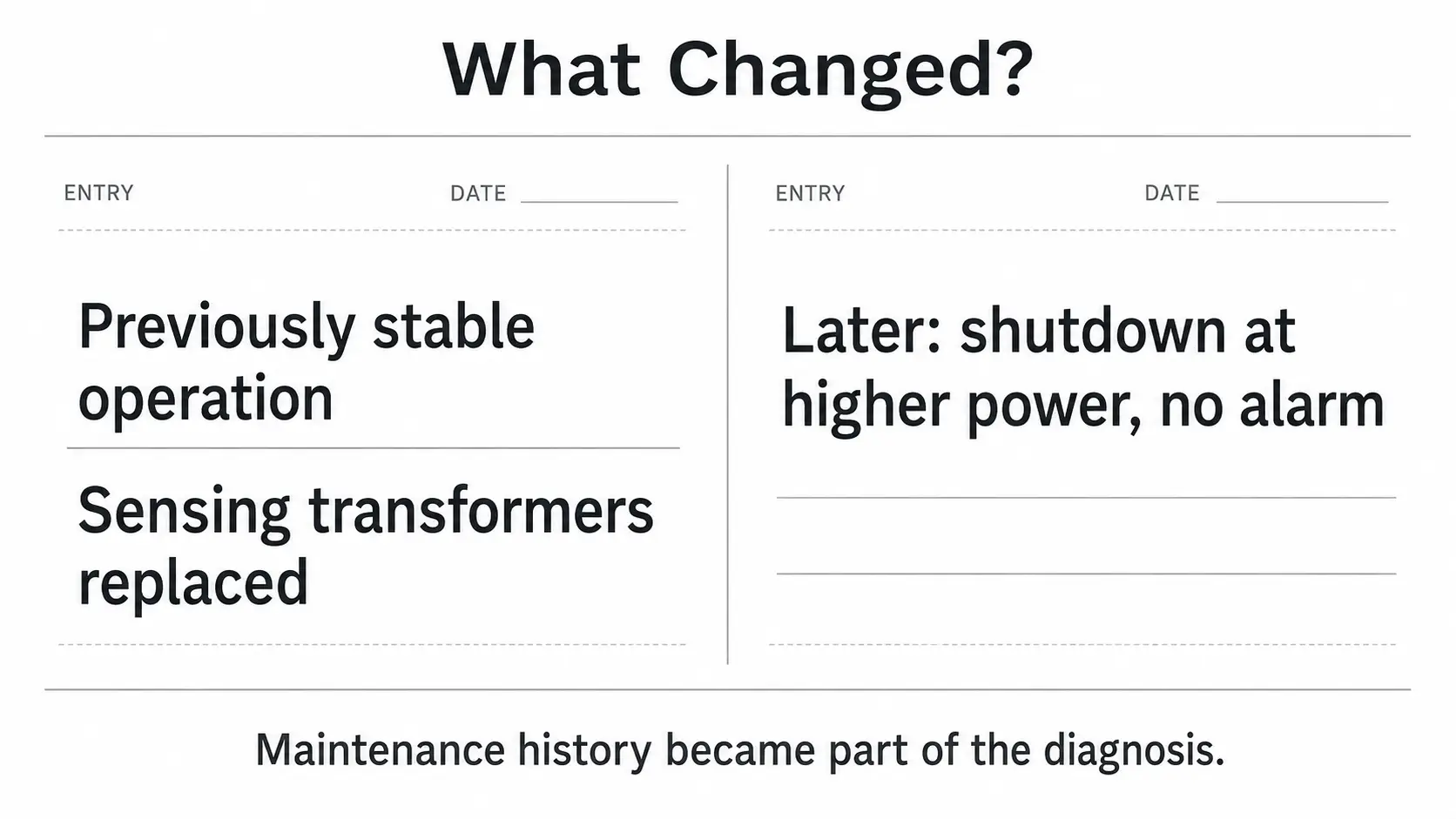

5. что изменилось до неисправности?
История обслуживания позже предоставила важную подсказку..
один из оригинальных трансформаторов для датчика линейного напряжения ранее вышел из строя. пользователь затем получил замену компонентов от другого поставщика и заменил оба оригинальных блока.
Печь продолжала работать некоторое время после замены, поэтому связь между заменяемыми деталями и последующей остановкой сначала была неочевидна.
Эта история изменила понимание неисправности.
Проблемный измерительный трансформатор больше не был частью исходной конфигурации, которая ранее работала надежно.
Это также показывает, почему замену компонента не следует выбирать только потому, что видимое соотношение кажется подходящим.
Устройство, маркированное 750 V / 10 V все еще должен соответствовать электрическим и изоляционным требованиям цепи, в которой он используется.
Этот случай не устанавливает точно, какая внутренняя характеристика заменяемого компонента ухудшилась. Что результат поиска неисправности действительно устанавливает, так это то, что замена ST1/ST2 устранила остановку.
6. что на самом деле говорит нам этот случай
Неправильным выводом было бы:
Индукционный источник питания, который отключается без сигнала тревоги, вероятно, имеет неисправный трансформатор напряжения.
Один случай не может поддерживать это правило.
Более полезный урок заключается в приказ на устранение неполадок.
когда оборудование долгое время работало нормально и затем возникает необычная неисправность, спросите заранее:
— был ли какой-либо компонент заменён до появления проблемы?
— изменялись ли параметры, проводка или настройки машины?
— Были ли изменения в печи, катушки, системе охлаждения или производственном процессе?
— Был ли необычный звук, запах, выброс или предыдущая сигнализация?
Затем сравните эти изменения с шаблоном неисправности.
В этом случае, полезная последовательность была:
01 ранее стабильное оборудование
02 выключение только при увеличении выхода
03 нет явного сигнала тревоги
04 были затронуты оба канала управления
05 разные режимы нагрузки вызвали разные напряжения отключения
06 внимание переключилось на измерение / управляющий путь
07 ST1/ST2 был заменен
08 неполадка исчезла
09 история технического обслуживания показала, что трансформаторы датчиков уже были заменены
симптом высокой мощности также не обязательно означает отказ крупного силового компонента, такого как модуль IGBT.
источник отключения может быть гораздо меньшей частью цепи датчиков, обратной связи или управляющей цепи.
В то же время, Цепи обратной связи и защиты в высокомощной индукционной системе не следует обходить случайным образом во время поиска неисправностей. Тесты, которые изменяют функции управления или защиты, требуют знания конкретной машины.
Заключительный вывод
В этом случае вышедший из строя компонент был мал по сравнению с 800 кВт индукционного источника питания. Его влияние на производство не было существенным.
Наиболее полезный урок шире, чем ST1/ST2:
Историю обслуживания следует рассматривать как диагностические данные, а не как справочную информацию.
Когда ранее стабильный индукционный источник питания внезапно ведет себя иначе, знание того, что было заменено, отрегулировано или перемещено перед появлением неисправности, может ускорить поиск причин быстрее, чем начинать с крупнейших силовых компонентов.
Часто задаваемые вопросы
Нажмите на вопрос, чтобы развернуть ответ.
＋ Почему индукционный источник питания отключается без сигнала тревоги?
Отключение без явного сигнала тревоги часто указывает на путь датчиков или обратной связи, а не на срабатывание жесткой защиты. Помехи от основной цепи могут нарушать работу контроллера по мере увеличения нагрузки, без срабатывания сообщения о сверхтоке или перенапряжении.
＋ Означает ли отключение без сигнала тревоги всегда неисправный трансформатор напряжения?
Нет. В этом случае причина была обнаружена в трансформаторе напряжения, но это не делает это общим правилом. Используйте это как напоминание проверить путь измерения, а не как короткий путь к заключению.
＋ Могу ли я отключать сигналы обратной связи по одному, чтобы найти неисправность?
Нет, без детального знания программы управления и безопасных рабочих пределов. На источнике питания большой мощности, удаление обратной связи изменяет, как контроллер ограничивает и регулирует систему. Подход с заменой безопаснее.
＋ Что следует проверить сначала, когда ранее стабильный источник питания начинает отключаться?
Спросите, что изменилось перед появлением неисправности — замененный компонент, откалибрированный параметр, переподключение проводки, or a change to the furnace, coil or cooling system. Maintenance history is diagnostic data, not background.
