С воздушным охлаждением или. Системы индукционного нагрева с водяным охлаждением: Практическое руководство по выбору
Выбор между воздушным и водяным охлаждением индукционного нагрева не заключается в том, какой метод лучше. Речь идет о том, какой метод соответствует вашему уровню мощности, рабочего цикла, рабочему окружению, и допустимому уровню инфраструктуры. Выберите неправильно, и вы либо платите за сантехнику, которая вам не нужна, либо наблюдаете, как ваша машина отключается из-за тепловой перегрузки посреди производственного цикла. Это руководство проходит через процесс принятия решения в шесть шагов—от 30-секундного фильтра до полного макета системы.
1. Фильтр с одним вопросом

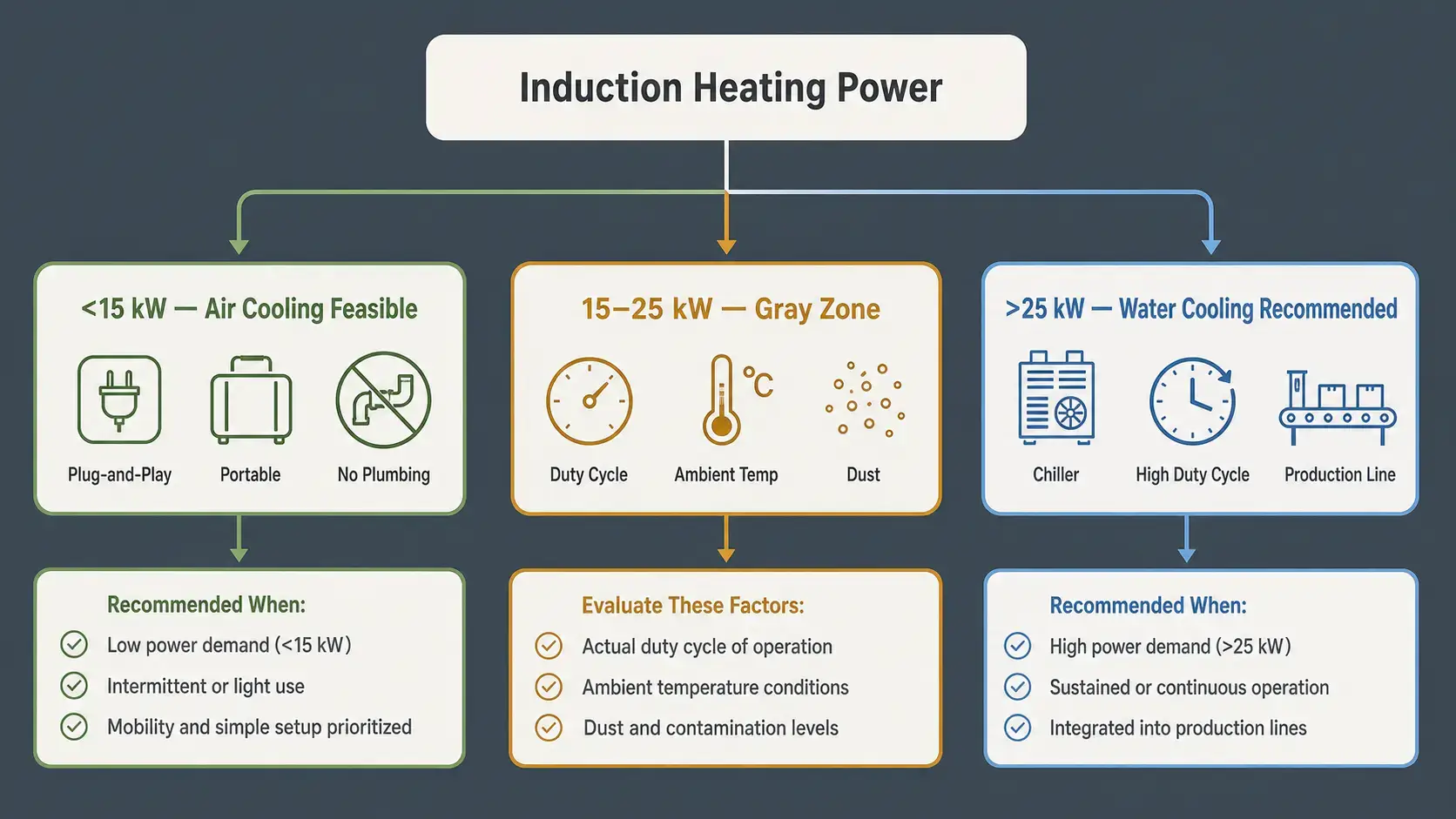

Начните с одного вопроса: Сколько мощности действительно требуется вашему индукционному процессу? Если у вас ещё нет точного показателя мощности, см. наше руководство по Сколько мощности требуется для индукционного нагрева. Как только у вас есть это, Решение о системе охлаждения следует предсказуемому шаблону:
| Ваша мощность | Наиболее вероятный ответ |
|---|---|
| < 15 kW | Воздушное охлаждение — просто, портативно, достаточно |
| 15–25 кВт | Зависит от режима работы, окружающей температуры, и пыли |
| > 25 кВт | Водяное охлаждение — воздух не справляется |
Это отправная точка, а не окончательный ответ. А 12 Машина мощностью кВт, работающая непрерывно для пайки в литейном цехе при 40°C, может всё равно нуждаться в водяном охлаждении. А 20 Машина мощностью кВт, выполняющая периодический нагрев подшипников в кондиционированной мастерской, нормально работает на воздухе. Следующий раздел дает полную картину.
2. Воздух против. Вода против. Гибрид: Матрица решений
| Фактор | Воздушное охлаждение | Водяное охлаждение | Гибрид (Водяная катушка + Воздушный шкаф) |
|---|---|---|---|
| Диапазон мощности | ≤ 25 кВт | 5–500+ кВт | 15–50 кВт |
| Допуск по циклу нагрузки | От прерывистого до среднего | Непрерывный режим | От среднего до высокого |
| Предел температуры окружающей среды | Снижение мощности выше 30–35°C | Охладитель справляется с колебаниями температуры | Сторона шкафа всё ещё снижает мощность при нагреве |
| Сложность установки | Подключи и работай | Чиллер, насоса, трубопровод, резервуар | Половина трубопроводов по сравнению с полным водяным охлаждением |
| Требуемое пространство | Вентиляционный зазор 200–300 мм | Площадь занимаемая чиллером + трубопровод + насоса | Меньше, чем у полного водяного, Больше, чем у чистого воздуха |
| Обслуживание | Ежемесячная очистка фильтра, Ежеквартальная проверка теплообменника | Мониторинг качества воды, Проверки на утечки, Ежегодная замена охлаждающей жидкости | Очистка фильтра + Обслуживание водяного контура катушки |
| Шум | 60–75 дБ при полной нагрузке | 50–65 дБ (чиллер может быть установлен удаленно) | Меньше вентиляторов, чем у полного на воздухе |
| Портативность | Отлично | Привязан к водяной инфраструктуре | Умеренная |
| Начальная стоимость | Низкая | Высокая | Средняя |
| Драйвер операционных расходов | Электроэнергия вентилятора, фильтры | Энергопотребление чиллера, Обработка воды | Электроэнергия вентилятора + Сниженный объем воды |
Не ищите колонку с наибольшим количеством зелёного. Ищите колонку, где ограничения имеют наименьшее значение для вашего процесса. Обслуживающая мастерская, перемещающая обогреватель между рабочими станциями, ценит портативность—воздушное охлаждение побеждает. Трёхсменная производственная линия ценит тепловую стабильность—водяное охлаждение — единственный вариант. Для подробного проектирования каждого метода, см. наши специализированные руководства по водяным системам охлаждения и воздушное индукционное нагревание.
3. Расчёт тепловой нагрузки
Прежде чем сравнивать цены на оборудование, рассчитайте, сколько тепловых отходов производит ваш процесс. Современный индукционный источник питания на базе IGBT теряет примерно 20–25% своей номинальной выходной мощности в виде тепла. Формула:
Охлаждение кВт = Номинальная мощность × 20–25%
Отсюда, необходимый расход следует из допустимого повышения температуры на оборудовании, как правило ΔT = 5–8°C:
Поток (л/мин) = (Охлаждение кВт × 60) ÷ (4.18 × ΔТ)
Когда у вас есть нагрузка на охлаждение, добавьте 20% запас прочности перед выбором модели чиллера. Для полного примера с реальными числами, таблицами размеров для распространённых уровней мощности, и рекомендациями по выбору чиллера, см. наше руководство по системе водяного охлаждения.
4. Интеграция системы: Планировка и планирование пространства
Выбор метода охлаждения — это одно. Сделать его рабочим в реальном производственном помещении—с существующими коммунальными системами, ограниченная площадь этажей, и соседним оборудованием—здесь хорошее планирование окупается.

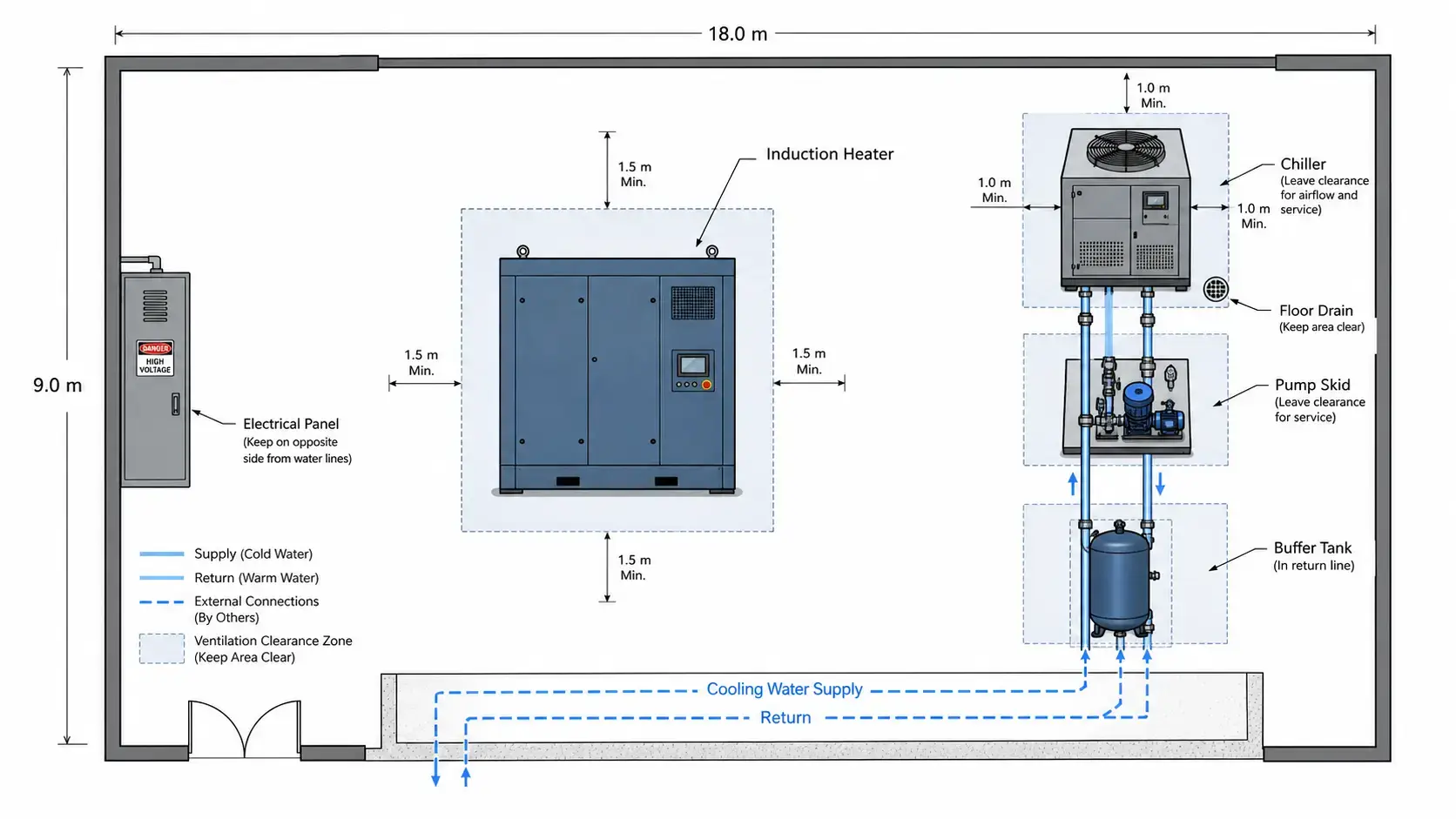

Водяное охлаждение планировка. Водяное охлаждение включает пять физических элементов: индукционный нагреватель, чиллер, насоса, буферный бак, и трубопроводы.
— держать чиллер в пределах 10–15 метров от индукционного обогревателя. Более длительные работы увеличивают напор насоса, добавляют тепловой нагрев, и повышают стоимость установки. Если охладитель должен быть дальше, изолировать магистраль подачи и соответствующим образом выбрать насос.
— Сохранять зазор не менее 1 метра вокруг холодильника со стороны всасывания и выпуска. Холодильник в углу с выпуском, направленным к стене, теряет 30–50% своей номинальной мощности.
— Разделять воду и электричество. Охлаждающие линии не должны проходить над электрическими панелями или открытыми шинами. Если трубы должны пересекать электрические зоны, установить поддоны для капель.
— Предусмотреть канализацию на полу рядом с холодильником и буферным баком для слива хладагента, обслуживание фильтра, и случайные повреждения шланга.
— Установите насос ниже уровня резервуара для положительного всасывающего давления, исключая наиболее частую причину кавитации насоса.
Схема воздушного охлаждения.
— Зазор для вентиляции не является опциональным. В руководстве будет указано минимальное расстояние для всасывания и выпуска—обычно 200–300 мм. Игнорируйте это, и машина рециркулирует горячие отработанные газы в петле обратной связи, которая заканчивается термическим срабатыванием.
— Не размещайте машину рядом с источником тепла—печь, сварочная ячейка, прямые солнечные лучи. Входной воздух при 40°C вместо 25°C резко снижает охлаждающую способность.
— Разнесённая компоновка нескольких машин чтобы выхлоп одной машины не попадал в воздухозабор другой машины.
Гибридная компоновка. В гибридной установке, катушка работает на отдельном водяном контуре, а шкаф охлаждается воздухом. Две цепи независимы: шкаф следует правилам воздушного охлаждения и расстояний, Цепь катушки следует правилам схемы с водяным охлаждением. Это наиболее практично, когда катушка работает горячей (многовитковая, близко к заготовке при 850°C) но силовая электроника умеренная (20–30 кВт).
5. Факторы затрат: Что действительно влияет на бюджет
Стоимость системы охлаждения не исходит из каталога цен. Она определяется набором переменных, которые взаимодействуют. Вот что действительно важно—и что не важно.
— Рабочий цикл. Для воздушного охлаждения, высокий рабочий цикл заставляет вас стремиться к верхнему пределу мощности или к снижению нагрузки—стоимость — это упущенная производительность. Для водяного охлаждения, высокий рабочий цикл увеличивает потребление электроэнергии чиллером, но правильно подобранный чиллер справляется с этим. Штраф за воздушное охлаждение — потерянная производительность из-за тепловых ограничений; штраф за водяное охлаждение — более высокая эксплуатационная стоимость.
— Качество воды на вашем объекте. Жесткая городская вода (TDS > 200 ppm) требует либо замкнутой системы с деинизированной водой, либо системы очистки—увеличивая стоимость охлаждающей инфраструктуры на 15–30%. Мягкая вода устраняет этот фактор. Воздушные системы охлаждения не подвержены этому.
— Температура окружающей среды. Горячие цеха ухудшают оба метода—воздушное охлаждение достигает жесткого теплового предела (понижение мощности или остановка), водяное охлаждение увеличивает потребление энергии чиллера. Разница: водяное охлаждение ухудшается постепенно; воздушное охлаждение останавливается.
— Расстояние между оборудованием и чиллером. Каждый метр трубопровода увеличивает стоимость материала и размер насоса. Эта переменная не существует для систем с воздушным охлаждением.
— Трудозатраты на обслуживание. Воздушное охлаждение требует частого, низкоквалифицированного обслуживания (фильтры, проверки вентиляторов). Водяное охлаждение требует менее частого, более квалифицированного обслуживания (тестирования химии, замены уплотнений). Если ваша команда уже обслуживает водяные системы охлаждения ЧПУ или сварочные аппараты, добавление еще одного водяного контура является дополнительным. Если нет, кривая обучения реальна.
— Местные тарифы на электроэнергию. Чиллер потребляет 25–35% тепла, которое он удаляет. При цене $0,08/кВт·ч это скромно. При $0,25/кВт·ч за три смены и 250 дни производства, это становится существенной статьей расходов. Воздушное охлаждение оплачивает только мощность вентиляторов—часть мощности охладителя—но при более высоких уровнях мощности оно вообще не может отводить тепло.
Что не влияет на стоимость: сам индуктор (цена на воздух и воду отличается всего на 10–15%), расходные материалы для хладагента (< $100/year), and pump electricity (2–3 kW—rounding error compared to heater and chiller).
6. Когда гибридный подход охлаждения имеет смысл
Большинство индукционных систем охлаждают всё одним методом. В диапазоне 15–50 кВт, существует третий вариант: охлаждать катушку водой, охлаждать шкаф воздухом.
| Сценарий | Почему гибридная система работает |
|---|---|
| 20–30 кВт, компактный нагрев катушки при 900°C | Катушке нужно жидкостное охлаждение; отходящее тепло шкафа (5–7 кВт) в пределах воздушного диапазона |
| Существующая инфраструктура чиллера отсутствует | Небольшой выделенный чиллер только для катушки дешевле, чем система полного водяного охлаждения |
| Прерывающееся производство (50–60% коэффициент эксплуатации) | Вентиляторы шкафа восстанавливаются между циклами; водяная петля катушки предотвращает перегрев катушки в середине цикла |
| Машина требует периодического перемещения | Меньшая водяная петля = меньше соединений для разъединения и повторного соединения |
| Сценарий | Почему нет |
|---|---|
| Мощность выше 50 кВт | Тепловыделение шкафа превышает возможности воздушного охлаждения независимо от конфигурации катушек |
| Непрерывная работа, Жаркая среда | Вентиляторы шкафа будут насыщены; Полное водяное охлаждение — единственный надежный вариант |
| Шкаф уже спроектирован для водяного охлаждения | Водяные радиаторы не имеют геометрии ребер для воздуха—Не поддается модернизации |
Ключевой вывод
Воздушное и водяное охлаждение индукционного нагрева Это проверка тепловой реальности, Не сравнение функций. Решение начинается с уровня мощности: Ниже 15 кВт, Воздушное охлаждение справляется с этим просто и портативно. Выше 25 кВт, водяное охлаждение — единственный практический путь. между, рабочего цикла, температура окружающей среды, и качество воды имеют значение. Сделайте расчет тепловой нагрузки перед сравнением цен—машина, которая не может удалить собственное тепловыделение, — будущий отчет о простое. Для подробного проектирования каждого метода, наши руководства по воздушное индукционное нагревание и водяным системам охлаждения покрыть компоненты, технические характеристики, и процедуры обслуживания.
Часто задаваемые вопросы
вопрос: Какова самая распространенная ошибка при системе охлаждения?
А: Недооценка чиллера. Инженеры правильно рассчитывают тепловыделение, пропустить запас безопасности, и указывают точный размер. Затем наступает лето, температура в цехе повышается 10 градусы, и чиллер не может поддерживать заданную точку. Добавить 20% к вашему рассчитанному охлаждающему нагрузке перед выбором чиллера. Дополнительные расходы невелики; стоимость тепловых остановок во время производственного цикла — нет.
вопрос: Как быстро выбрать между воздушным и водяным охлаждением?
А: Начните с мощности. Ниже 15 кВт, воздушное охлаждение обычно достаточно. Выше 25 кВт, водяное охлаждение требуется. Между 15 и 25 кВт, учтите ваш рабочий цикл и условия цеха. Цех с кондиционированием и периодическим использованием—воздух может подойти. Горячо, пыльно, или непрерывная работа—выбирайте воду даже на этих уровнях. Полная матрица решений в разделе 2 предоставляет полное сравнение.
