Perché un sistema di riscaldamento a induzione ha bisogno di un abbinamento del carico?
Un alimentatore a induzione non funziona con ogni bobina e pezzo in lavorazione esattamente allo stesso modo. Cambiare la bobina di induzione, cambiarne la geometria, o posizionare un pezzo diverso al suo interno, e il carico elettrico visto dal sistema cambia.
Carica corrispondenza porta il carico in un intervallo operativo adeguato per l'alimentatore, in modo che la potenza disponibile possa essere trasferita efficacemente al processo di riscaldamento ad induzione.
Ⅰ. Che cos'è il file "Carico” in un Sistema di Riscaldamento a Induzione?
Il pezzo da lavorare da solo non costituisce il carico completo.
All'estremità di applicazione di un sistema di riscaldamento a induzione, la bobina a induzione e il pezzo da lavorare agiscono insieme come il carico visto dal generatore. TRUMPF descrive il carico esattamente in questo modo: bobina a induzione più pezzo da lavorare.
Questo è importante perché il pezzo da lavorare è accoppiato elettromagneticamente alla bobina. Metti un pezzo diverso nello stesso induttore e le condizioni elettriche del circuito di riscaldamento possono cambiare.
Tra l'alimentatore e questo carico c'è anche un circuito di adattamento e risonanza. Il suo design esatto varia tra i sistemi.

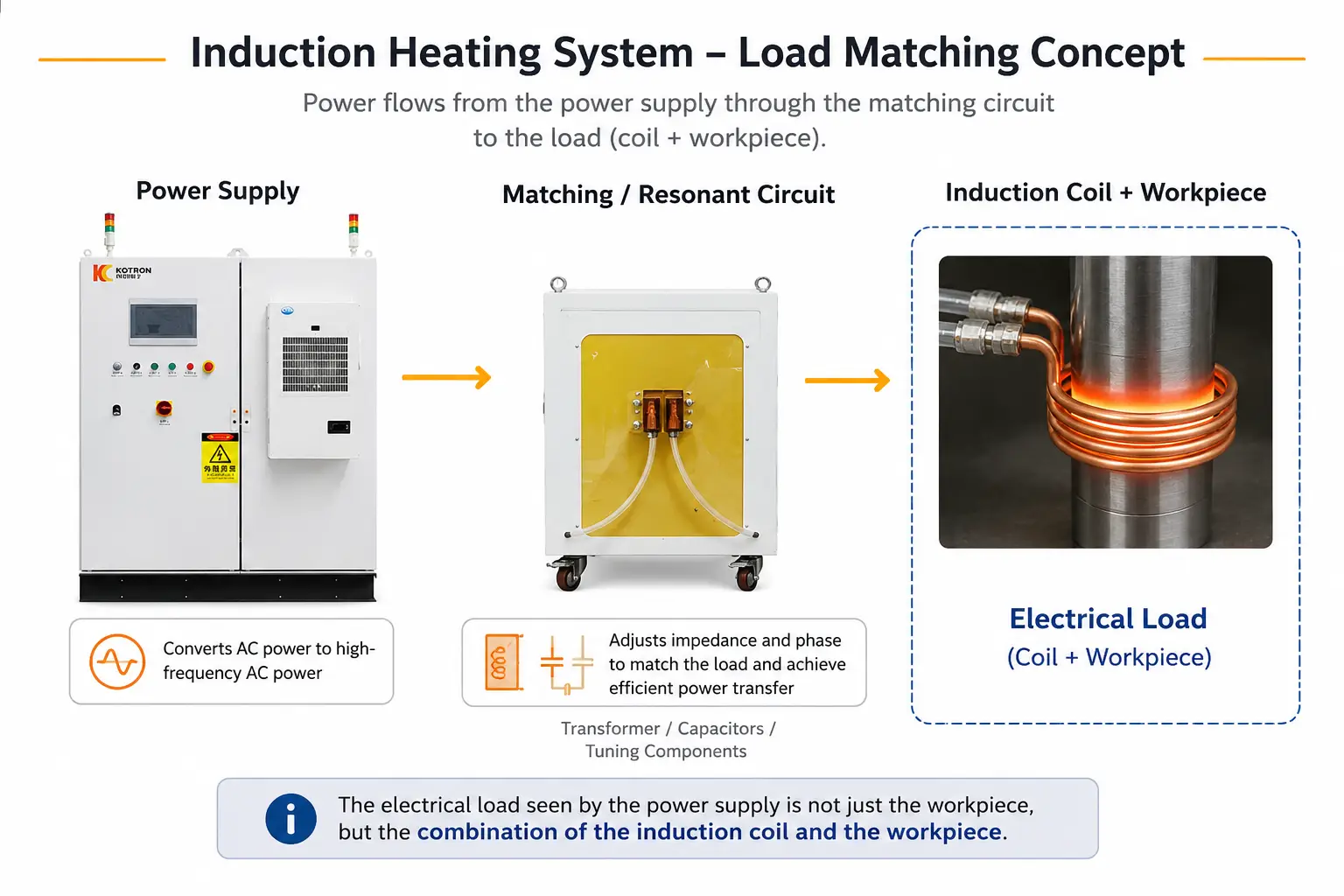

Una visione semplificata utile è:
Alimentatore ↔ Adattamento / Circuito risonante ↔ Bobina a induzione + Opera
Il punto importante è che un sistema di riscaldamento a induzione non può essere valutato solo dalla potenza in kW del generatore.
Ⅱ. Perché il carico deve corrispondere all'alimentazione?
Ogni alimentatore a induzione è progettato per funzionare entro un determinato intervallo elettrico.
Un 100 La potenza in kW indica ciò che il generatore è in grado di fornire in condizioni adeguate. Ciò non significa che qualsiasi bobina di induzione possa essere semplicemente collegata e utilizzare automaticamente tutta la bobina 100 kW.
Il carico deve essere adatto al generatore.
TRUMP, per esempio, utilizza un trasformatore abbinato per adattare il carico bobina-pezzo da lavorare al generatore RF in modo che il generatore possa fornire la sua potenza disponibile.
ASM considera questo come due requisiti correlati ma distinti: il carico di induzione e la bobina devono essere abbinati all'alimentazione, mentre il circuito elettrico deve anche essere correttamente sintonizzato per un trasferimento efficiente di energia.
L'abbinamento del carico e la sintonizzazione risonante sono correlati, ma non sono semplicemente due nomi per la stessa regolazione.
Ⅲ. Perché cambiare la bobina o il pezzo da lavorare cambia il carico?
Cambiare l'induttore cambia più della sua forma fisica.
Considerare una bobina esterna a singolo giro utilizzata attorno a un albero e un induttore più piccolo a più giri utilizzato per una boccola interna. Meccanicamente, entrambi sono semplicemente bobine di induzione. Elettricamente, tuttavia, non presentano lo stesso carico.
Cambiare il numero di giri, il diametro della bobina o la geometria complessiva cambia le caratteristiche elettriche dell'induttore.
Il pezzo in lavorazione cambia di nuovo la situazione. Un materiale diverso, diametro, geometria o posizione relativa alla bobina cambia l'accoppiamento elettromagnetico tra il pezzo e l'induttore.
ecco perché una bobina a induzione non è equivalente a un normale utensile meccanico intercambiabile.
cambia la bobina, e il carico cambia.
cambia il pezzo da lavorare, e il carico accoppiato può cambiare di nuovo.
Le attrezzature commerciali sono progettate in base a questa realtà. Ambrell utilizza trasformatori multi-tap per l'adattamento delle impedenze tra la bobina a induzione, il pezzo e il sistema di alimentazione.
Ⅳ. Come appare un scarso adattamento del carico?
Un abbinamento scarso non significa automaticamente che il pezzo avrà una durezza irregolare o che l'alimentatore fallirà.
Il problema più immediato è elettrico: Il generatore potrebbe non essere in grado di utilizzare efficacemente la sua potenza disponibile con quel particolare carico.
Un alimentatore con una potenza nominale in kW sufficiente può quindi fornire meno potenza utilizzabile del previsto fino a quando il carico non viene portato in un intervallo di abbinamento adeguato.
Ecco perché i produttori forniscono la capacità di abbinamento del carico in primo luogo. Statipower SP12 di Inductoheat, per esempio, utilizza condensatori di regolazione del carico e un trasformatore di uscita multi-tap appositamente per consentire il corretto abbinamento di un'ampia gamma di serpentine di riscaldamento e per supportare il funzionamento a piena potenza in diverse condizioni di carico.
La lezione pratica è semplice:
“L’alimentatore è abbastanza grande” e “il carico è accoppiato correttamente” sono due domande diverse.
Ⅴ. Come viene eseguita la corrispondenza del carico?
La risposta dipende dalla progettazione elettrica dell'alimentatore a induzione.
Un trasformatore di adattamento può modificare l'impedenza presentata al generatore. I trasformatori multi-presa o a rapporto variabile consentono al sistema di adattarsi a diverse condizioni di carico.
I condensatori svolgono un lavoro correlato ma diverso. Insieme alla bobina di induzione, fanno parte del circuito risonante e sono selezionati o regolati in modo che il circuito funzioni correttamente nell'intervallo di frequenza richiesto.
L’attrezzatura di Ambrell illustra chiaramente questa distinzione. Le sue teste di lavoro utilizzano condensatori come parte del circuito risonante mentre un trasformatore multi-presa viene utilizzato per l'adattamento dell'impedenza. Ambrell utilizza anche serie diverse- e architetture risonanti parallele a seconda della famiglia di prodotti.
La progettazione dell'induttore influisce anche sul carico elettrico finale.
Per questa ragione, la corrispondenza del carico non dovrebbe essere ridotta a:
“Regolare il trasformatore.”
Il trasformatore, circuito risonante, induttore e pezzo devono lavorare insieme. L'esatto metodo di regolazione dipende dalla topologia dell'alimentatore.
Ⅵ. Un nuovo pezzo richiede un nuovo alimentatore?
Non necessariamente.
Lo stesso alimentatore a induzione può spesso funzionare con bobine e pezzi diversi purché la nuova applicazione rimanga entro la sua capacità di alimentazione, frequenza e capacità di abbinamento.
Un nuovo componente può richiedere un induttore diverso e una configurazione di abbinamento o accordatura diversa senza richiedere un generatore completamente diverso.
Questo è uno dei motivi per cui gli alimentatori industriali a induzione sono spesso progettati con intervalli adatti regolabili. TRUMPF offre diverse configurazioni di abbinamento esterno per carichi diversi, mentre Inductoheat utilizza la regolazione del trasformatore e del condensatore per ospitare una gamma di serpentine di riscaldamento.
Il punto chiave quindi non è semplicemente:
“Quanti kilowatt è l’alimentatore?”
Lo è anche: “Questo sistema di alimentazione e abbinamento può funzionare correttamente con questa bobina e questo pezzo??”
Ecco perché le apparecchiature di riscaldamento a induzione sono meglio considerate come a impianto elettrico completo piuttosto che un generatore a cui è collegata una bobina arbitraria.
Punti Chiave
— La bobina di induzione e il relativo pezzo costituiscono il carico elettrico — non solo il pezzo.
— L'adattamento del carico e l'accordatura della risonanza sono regolazioni correlate ma diverse.
— Un alimentatore correttamente dimensionato (kW) non è la stessa cosa di un carico correttamente adattato.
— Lo stesso generatore può spesso far funzionare nuove bobine e pezzi in lavorazione se rimangono nella sua potenza, frequenza e intervallo di corrispondenza.
Domande frequenti
Fare clic su una domanda per espandere la risposta.
Ogni nuova bobina o pezzo in lavorazione richiede un'alimentazione diversa?
Non necessariamente. La stessa alimentazione può spesso far funzionare diverse bobine e pezzi da lavorare, purché la nuova applicazione rimanga nei limiti della sua potenza, frequenza e intervallo di corrispondenza. Potresti aver bisogno solo di un induttore diverso e di una regolazione di adattamento o sintonia.
L'adattamento del carico e la sintonia a risonanza sono la stessa cosa??
No. Sono correlati ma distinti. L'adattamento del carico porta il carico della bobina e del pezzo da lavorare in un intervallo che il generatore può gestire, mentre la sintonia a risonanza imposta il circuito bobina-condensatore alla frequenza operativa corretta. Entrambi devono essere corretti per un trasferimento di energia efficiente.
Cosa succede se il carico non è correttamente abbinato?
Il generatore potrebbe non riuscire a fornire tutta la potenza nominale a quel carico, anche se la sua potenza in kW è sufficientemente alta. La potenza utilizzabile può diminuire fino a quando il carico non viene portato in un intervallo di abbinamento adeguato.
