تصميم ملف التصلد بالحث: نظام تبريد متكامل أم نظام تبريد منفصل?

في التقسية بالحث, ال ترتيب لفائف وإخماد له تأثير مباشر على مدة الخدمة, إيقاع الصيانة والإنتاج.

في الممارسة العملية, يتم استخدام تصميمين شائعين. واحد هو محث إخماد متكامل, حيث يتم الجمع بين التسخين والتبريد بالرش في نفس المجموعة. والآخر يستخدم أ ملف تسخين مبرد بالماء مع نظام إخماد منفصل.

يتم استخدام كلا التصميمين في الإنتاج. يعتمد الاختيار الأفضل بشكل أقل على النظرية وأكثر على كيفية تقوية الجزء, كم مرة يعمل النظام, وكيفية أهمية عمر الملف وكفاءة الإنتاج في العملية الفعلية.

1.ملف قمع متكامل

يجمع ملف القمع المتكامل بين التسخين والتبريد في تجميع واحد, لذلك فإن ميزته الرئيسية هي البنية البسيطة.

في هذا الترتيب, يحتاج الملف عادة إلى سعة حرارية معينة. لذلك غالبا ما يصنع من نحاس سميك نسبيا, غالبا مع سمك الجدار يبلغ عن 6–12 مم. هذا يزيد من استهلاك النحاس ويجعل التصنيع وثقب فتحات الرذاذ أكثر تعقيدا من حيث العمالة.

هناك أيضًا بعض عيوب التشغيل. أثناء التبريد, تظل قطعة العمل في موضع المحث, مما يعني أن موضع التسخين مشغول أثناء مرحلة التبريد. في الإنتاج المتكرر, وهذا يمكن أن يقلل من استخدام المعدات.

هناك مشكلة أخرى وهي صيانة فتحات الرش. يحمل المحث الحرارة بالفعل عند بدء التبريد. إذا كان سائل التبريد يحتوي على أملاح, شوائب أو إضافات الكالسيوم, قد تؤدي الرواسب إلى تضييق المقطع العرضي لفتحة الرش تدريجيًا. إذا لم يتم تنظيف الثقوب بانتظام, يمكن أن يقل تدفق التبريد مع مرور الوقت.

هذا يكون مهمًا بشكل خاص في العمليات التي يكون فيها التلطيف الذاتي بعد التبريد جزءًا من نتيجة التسليح. عندما ينخفض تدفق التبريد, قد ترتفع درجة حرارة التلطيف الذاتي, ويمكن أن تتغير الصلابة النهائية تدريجيًا دون وجود فشل واضح في الآلة.

لذا فإن ميزة الملف اللولبي للتبريد المتكامل واضحة: إنه بسيط من الناحية الهيكلية. ولكن في الإنتاج المستمر, البساطة قد تأتي مع مقايضات في استقرار الصيانة وكفاءة الدورة.

2.نظام تبريد منفصل

الترتيب الثاني يفصل بين الوظيفتين. ثم يقوم ملف الحث يستخدم فقط للتسخين, بينما يتم التبريد بواسطة وحدة رش منفصلة أو حلقة تبريد.

بسبب أن ملف التسخين يتم تبريده بالماء باستمرار, لا يتعرض لنفس زيادة درجة الحرارة كما في ملف الحث المتكامل للتبريد. عادةً ما يحسن ذلك عمر خدمة الملف. أظهر مثال إنتاج من تطبيق عمود الكامات أنه عندما تم اعتماد نظام تبريد منفصل, زادت مدة حياة الملف من حوالي 15,000 دورة إلى 90,000 دورة. يجب أن يُنظر إلى هذا الرقم على أنه مثال واحد للتطبيق, وليس قاعدة عامة, لكنه يوضح الفائدة المحتملة للحفاظ على حماية الملف الحراري.

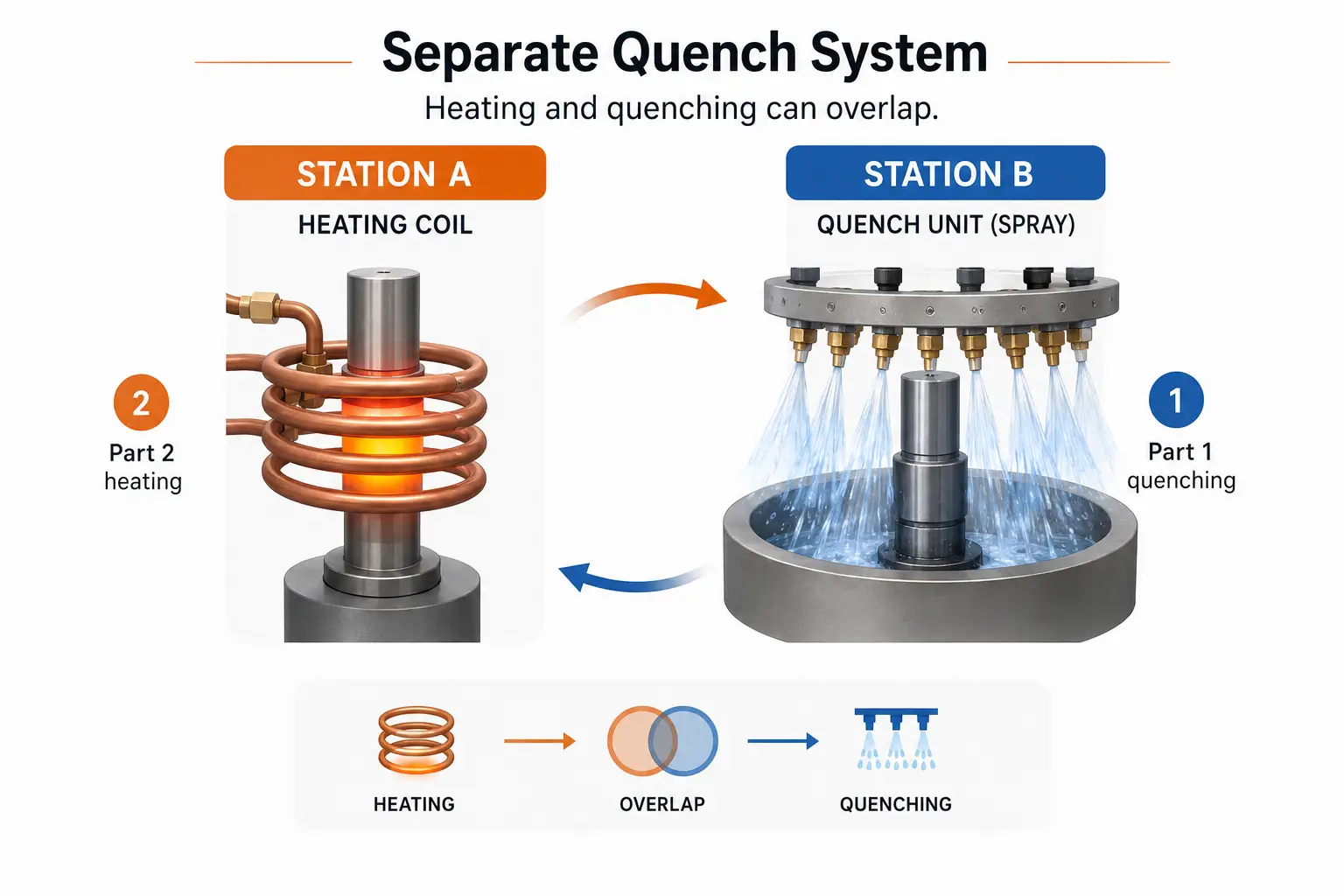

يمكن أن يحسن هذا الترتيب أيضًا تسلسل الإنتاج. نظرًا لأن قطعة العمل تُبرَد في موضع تبريد منفصل, فلن تستمر في احتلال موضع التسخين. بالنسبة للأجزاء التي تحتوي على أقسام متصلبة متعددة, يمكن أن يبرد قسم بينما يُسخن آخر. في تلك الحالة, يستخدم النظام مصدر الطاقة الاستقرائي بشكل أفضل ويمكنه تحسين معدل الإنتاج.

هذا أحد أكثر مزايا نظام التبريد المنفصل عملية. إنه لا يقوم فقط بتمديد عمر اللفة; كما أنه يمنح المزيد من المرونة في تنظيم دورة التصلب.

بالطبع, فصل التسخين والتبريد يعني أيضًا أن بنية النظام أقل تماسكًا من التصميم المتكامل. التخطيط, يجب النظر بعناية في التوقيت والمحاذاة بين مواضع التسخين والتخمير.

3.أيهما أفضل?

لا يوجد جواب واحد ينطبق على كل تطبيق لتقسية الحث.

أ محث إخماد متكامل مناسب عندما يكون الهيكل المدمج والترتيب الميكانيكي البسيط هما الأولوية الرئيسية. يمكن أن يظل حلاً عمليًا للعديد من الأجزاء, خصوصًا حيث لا يحد إيقاع الإنتاج بشكل كبير من كون موضع التسخين مشغولًا أثناء التخمير.

أ نظام تبريد منفصل غالبًا ما يكون الخيار الأفضل عندما يكون عمر الملف أطول, تعتبر ظروف الرش الأكثر استقرارًا والاستخدام الأفضل للإنتاج أمرًا مهمًا. هذا ينطبق بشكل خاص على الإنتاج المتكرر أو بكميات كبيرة, حيث يمكن ترتيب التدفئة والتبريد كخطوات متداخلة.

بعبارة أخرى, لا ينبغي اتخاذ القرار بأسلوب الملف وحده. يجب أن يعتمد على قطعة العمل, وسيلة التبريد, متطلبات الصيانة, توقعات الدورة و كيف يتم تنظيم عملية التقسية في الإنتاج.

لبعض الوظائف, التصميم المتكامل الأبسط يكفي. لآخرين, فصل ملف التسخين عن نظام التبريد قد يجلب مزايا واضحة على المدى الطويل.
