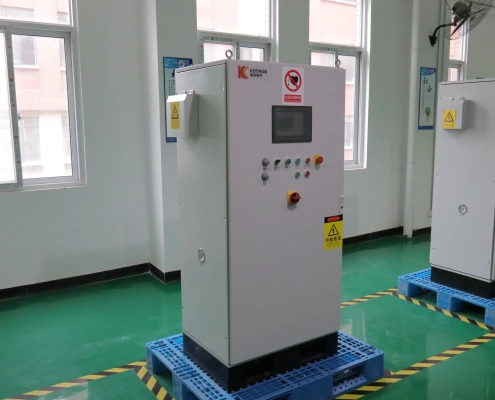

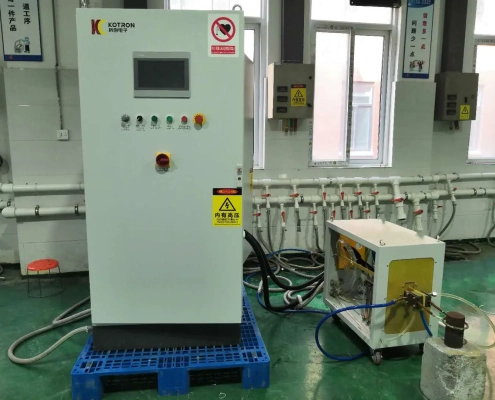

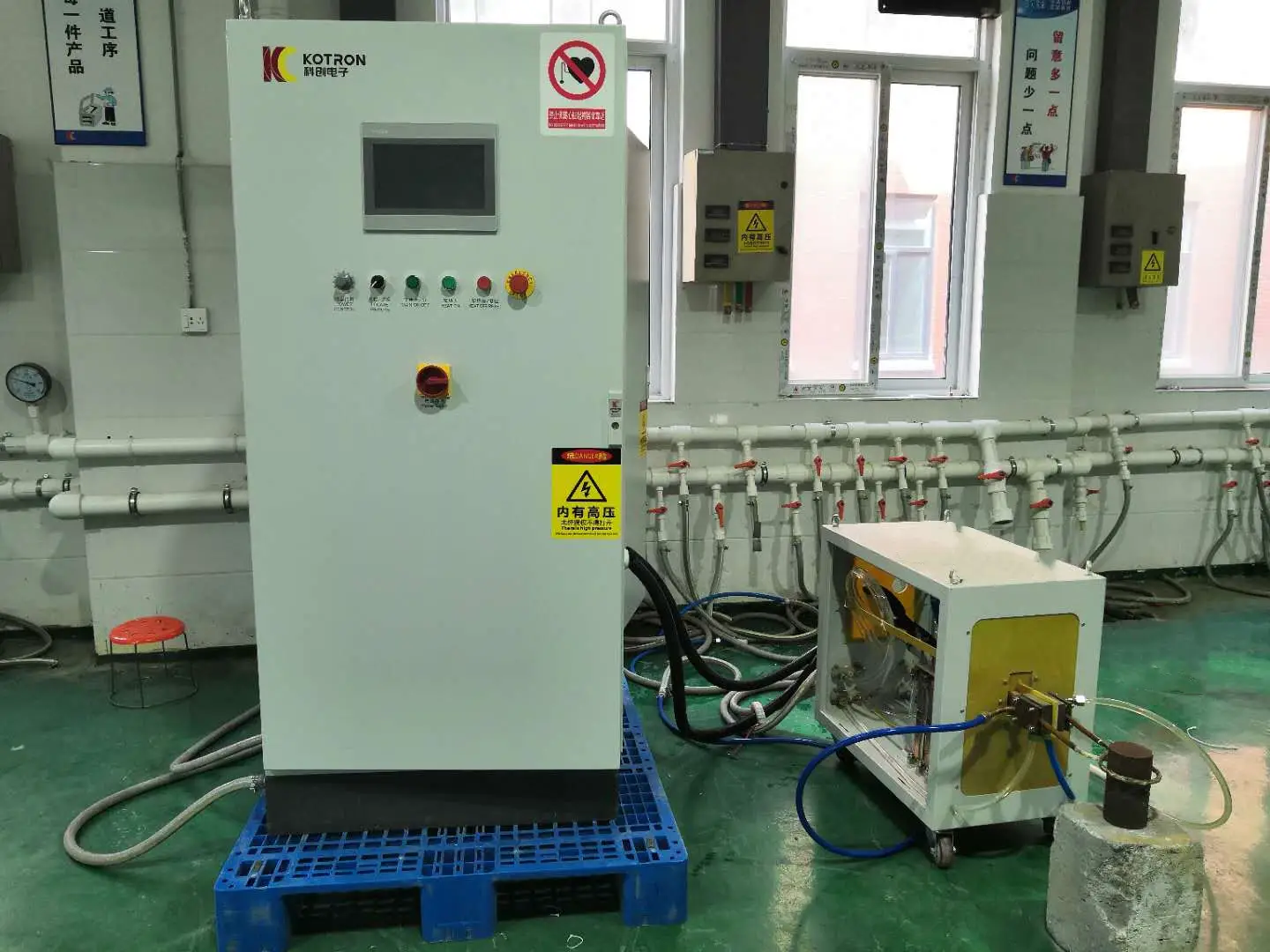

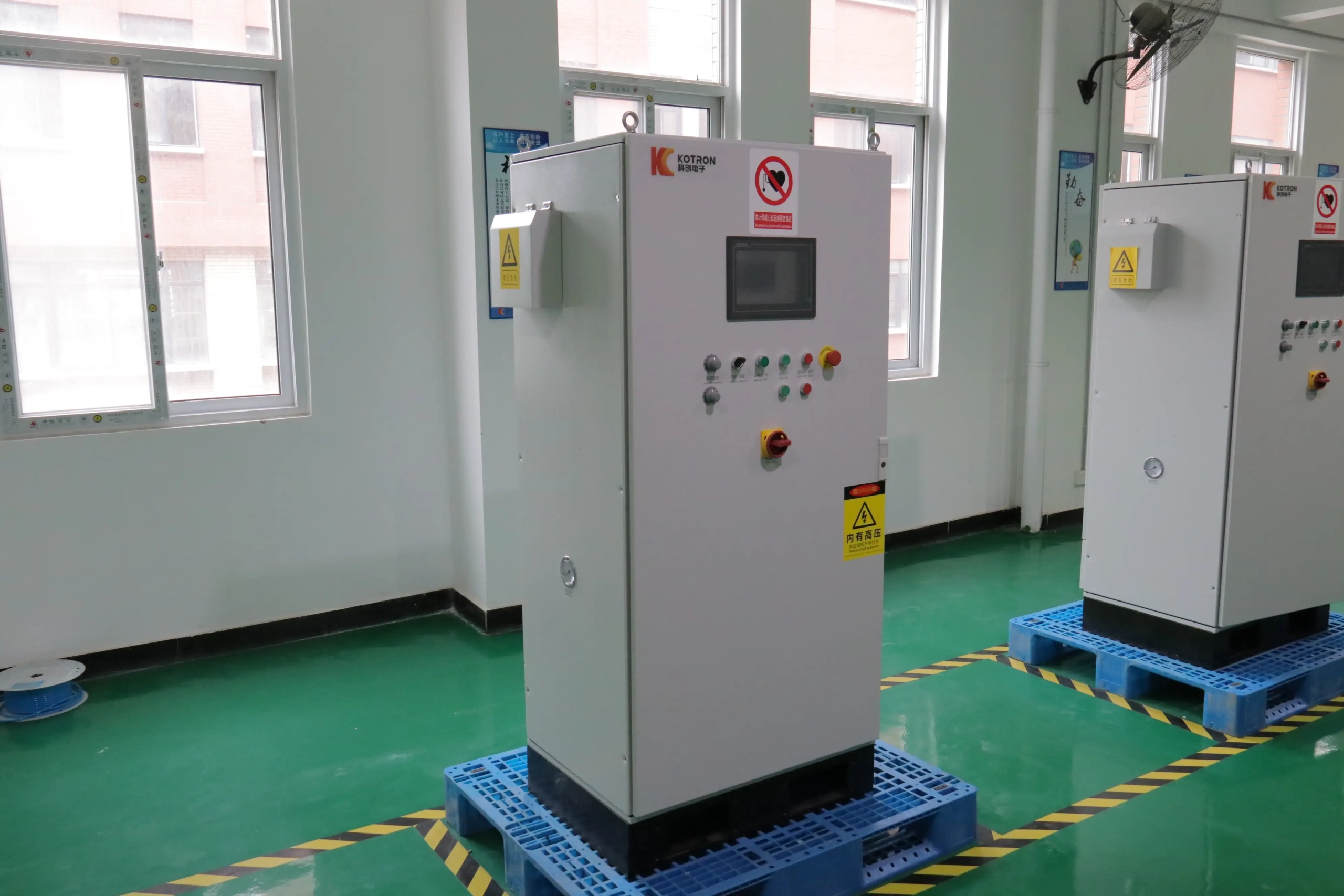

معدات التسخين بالحث فائق التردد
نموذج: سلسلة XZC
نطاق القدرة: 8كيلوواط – 1500كيلوواط
جهد الإدخال: 380الخامس ± 10% / 500الخامس ± 10%
تردد العاكس: 80كيلوهرتز – 600كيلوهرتز
تفاصيل المنتج
التقنيات الأساسية
- نقل الألياف الضوئية: تحتاج أجهزة الطاقة الداخلية لإمدادات طاقة التسخين التعريفي إلى توليد ترددات عالية وتيارات عالية, مما يؤدي إلى مجال مغناطيسي قوي عالي التردد داخل الخزانة. يسبب هذا المجال تداخلاً كبيرًا في إشارات الإرسال بين الدوائر المختلفة, مما يعوق التشغيل العادي للمعدات. نظرًا لأن الألياف الضوئية تنقل الضوء فقط - دون توصيل الكهرباء أو المغناطيسية أثناء نقل الإشارة - فإنها تظل غير متأثرة بأي مجالات كهرومغناطيسية طوال العملية, مما يمنحهم مقاومة قوية للغاية للتداخل الكهرومغناطيسي والتدخل الصناعي. لذلك, نحن نستخدم الألياف الضوئية لنقل إشارات القيادة الهامة, منع التداخل من المجالات الكهرومغناطيسية القوية وتعزيز استقرار المعدات.
- وضع تصحيح الأمان: هذه الوظيفة هي ابتكار أصلي لشركتنا. أثناء عملية التصحيح, يتيح تنشيط وضع تصحيح الأخطاء الآمن لمصدر الطاقة اختبار مطابقة الحمل, تحديد نقاط الرنين بسرعة وتحميل نقاط المطابقة, وتسجيل تردد رنين الحمل وكذلك نسبة الجهد إلى التيار. وهذا يتجنب تلف قطعة العمل أثناء مرحلة التصحيح, يختصر وقت التصحيح, يحسن كفاءة الإنتاج, ويمنع الضرر للأفراد والمعدات.
- التحكم الذكي في الطاقة: يتم التحكم بإمدادات الطاقة الأوتوماتيكية لشركتنا بواسطة معالجات DSP, مع المعلمات ترسيخ في البرنامج. التغيرات البيئية لا تؤثر على المعلمات الداخلية, مما يمنح إمدادات الطاقة الرقمية استقرارًا أعلى بكثير مقارنة بأنظمة التحكم التناظرية.
- بدء التشغيل السريع مع 100% معدل نجاح بدء التشغيل: تحت أي حالة تحميل (عدم التحميل/الحمولة الكاملة) وأي درجة حرارة (بارد/ساخن), يمكن للمعدات الوصول إلى خرج الطاقة الكاملة في أقل من 0.1 ثواني من بدء التشغيل - مما يجعلها أسرع معدات التسخين التعريفي الذكية في الصين. وهذا يحسن بشكل كبير كفاءة الإنتاج, يقلل من استهلاك الطاقة لكل من مصدر الطاقة والمعدات المساعدة, و 100% معدل نجاح بدء التشغيل يمنع تسرب التدفئة.
- تحويل التردد التكيفي: من خلال اعتماد تكنولوجيا تحويل التردد التكيفي القائمة على PLL, يمكن لتردد العاكس تتبع التغييرات في الحمل بشكل فوري ودقيق. يقوم بضبط تردد العاكس ومرحلته في الوقت المناسب لضمان تشغيل IGBT دائمًا في ZCS (التبديل الحالي صفر) ولاية, تحقيق “التبديل الناعم” ل IGBT. وهذا يتجنب تشغيل IGBT في ظل قمم الجهد العالي, يقلل بشكل فعال من خسائر IGBT والنظام مع تقليل تسخين IGBT.
- خط ردود الفعل التكيفية: عند استبدال خط إخراج الحمل أو نقل الحمولة, ليست هناك حاجة للنظر في العلاقة المقابلة بين خط إخراج التحميل وخط التغذية المرتدة. يقوم مصدر الطاقة تلقائيًا بتقييم قطبية خط التغذية المرتدة ويقوم بإجراء التعديلات الداخلية وفقًا لذلك. وهذا يلغي المشاكل غير الضرورية الناجمة عن اتصالات خط ردود الفعل غير الصحيحة.
- التشخيص الذاتي للخطأ: في حالات التشغيل الخاطئ للمشغل أو الإنذارات الناجمة عن ظروف خاصة, تعرض شاشة اللمس تفاصيل الخطأ. النقر على “يساعد” يسمح الزر الخاص بالخطأ المقابل للمستخدمين بالاستعلام عن حلول استكشاف الأخطاء وإصلاحها ذات الصلة. زيادة 90% من الأخطاء الشائعة يمكن حلها بسرعة من قبل المشغلين أنفسهم, تحسين كفاءة الإنتاج بشكل كبير وتقليل الاعتماد على المشغلين’ الخبرة الفنية.
- وظيفة اتصال قوية وواجهة سهلة الاستخدام بين الإنسان والآلة: تتيح واجهات RS485/232 المحجوزة تبادل البيانات مع وحدات التحكم الخارجية (مثل أجهزة الكمبيوتر الصناعية, شاشات اللمس الصناعية, وأجهزة الكمبيوتر المحمولة) أو غرفة التحكم المركزية.
جدول اختيار النموذج
| المعامل | XZC-20 | XZC-40 | XZC-60 | XZC-80 | XZC-100 | XZC-150 | XZC-200 | XZC-250 | XZC-300 | XZC-400 |
| الجهد الناتج | مرحلة واحدة 220 فولت ± 10%, ثلاث مراحل 380 فولت ± 10%, الجهد قابل للتخصيص حسب الطلب | |||||||||
| طاقة الإدخال المقدرة | 20كيلو فولت أمبير | 40كيلو فولت أمبير | 60كيلو فولت أمبير | 80كيلو فولت أمبير | 100كيلو فولت أمبير | 150كيلو فولت أمبير | 200كيلو فولت أمبير | 250كيلو فولت أمبير | 300كيلو فولت أمبير | 400كيلو فولت أمبير |
| المدخلات الحالية (ثلاث مراحل) | 30أ | 60أ | 75أ | 90أ | 120أ | 225أ | 300أ | 375أ | 450أ | 600أ |
| تردد التذبذب | 200-600كيلو هرتز | 100-300كيلو هرتز | 100-30كيلو هرتز | 10-250كيلو هرتز | 100-200كيلو هرتز | 100-150كيلو هرتز | 100-150كيلو هرتز | 100-150كيلو هرتز | 100-150كيلو هرتز | 100-150كيلو هرتز |
| عامل الطاقة | >0.95 | |||||||||
| دقة التحكم في الطاقة | ±0.5% | |||||||||
| وقت البدء | 0.1ثانية | |||||||||
| استقرار الطاقة | <±0.1% | |||||||||
| وضع العمل | التيار المستمر / الجهد المستمر / قوة ثابتة (قابل للتحديد) | |||||||||
| التحكم الأساسية | معالج DSP عالي الأداء | |||||||||
| طريقة التحكم | الرقابة الداخلية / التحكم عن بعد (للتحويل) | |||||||||
| واجهة التشغيل | شاشة اللمس الصناعية + أزرار | |||||||||
| واجهة الاتصالات | RS485 | |||||||||
| درجة حرارة التشغيل المحيطة | 0-40درجه مئوية | |||||||||
| التشغيل الرطوبة المحيطة | ≥90% رطوبة نسبية | |||||||||
| أقصى ارتفاع | ≥1000 م | |||||||||
| المتطلبات البيئية | غبار موصل غير متفجر, معادن غير قابلة للتآكل, الغازات العازلة غير المدمرة | |||||||||
| نطاق تعديل الطاقة | 5%-100% | |||||||||
| ضغط الماء العامل | 0.2-0.30الآلام والكروب الذهنية | |||||||||
| ملحوظات | نوع الانقسام / نوع متكامل | |||||||||
