ما أنواع الفولاذ التي يمكن تصلبها بالحث؟? الكربون, الصلابة & دليل الصف

كيف محتوى الكربون, تؤثر قابلية التصلب ودرجة الفولاذ على مدى ملاءمة التصلب التعريفي

الفولاذ متوسط ​​الكربون مثل AISI 1045 وسبائك الفولاذ مثل AISI 4140 هم المرشحين المشتركين ل التقسية بالتحريض. ومع ذلك, القدرة على تسخين الفولاذ عن طريق الحث لا تعني أنه يمكنه تحقيق صلابة السطح المطلوبة وعمق الهيكل الفعال بعد التبريد.

تعتمد الملاءمة على محتوى الكربون في الفولاذ, الصلابة والبنية المجهرية الأولية, جنبا إلى جنب مع ظروف التدفئة والتبريد. يجب أن تستوفي الدرجة المحددة متطلبات الطبقة الصلبة المحددة مع الاحتفاظ بالخصائص الأساسية الضرورية.

1. ما هي درجات الفولاذ التي عادة ما يتم تصليدها بالحث؟?

التصلب بالتحريض يستخدم بشكل شائع للفولاذ متوسط ​​الكربون والسبائك التي يمكن أن تشكل بنية مارتينسيتية صلبة بما فيه الكفاية بعد الأوستنيت الموضعي والتبريد.

على عكس الكربنة, التصلب بالحث التقليدي لا يضيف الكربون إلى سطح الفولاذ. يجب أن تحتوي المادة بالفعل على محتوى الكربون اللازم لتطوير الصلابة المحددة.

فولاذ متوسط ​​الكربون

AISI 1045 يستخدم على نطاق واسع للأعمدة المتصلبة بالحث, الدبابيس, بكرات ومكونات ميكانيكية أخرى تتطلب سطح عمل صلبًا.

C45 والصينية 45 الصلب عبارة عن درجات متوسطة الكربون مرتبطة ارتباطًا وثيقًا تستخدم لأغراض مماثلة. AISI 1050 والدرجات المعاد كبريتها مثل 1144 توجد أيضًا في تطبيقات تصلب الحث, على الرغم من اختلاف خصائصها المادية ومقايضات التصنيع.

غالبًا ما تكون هذه الفولاذ مناسبة للتصلب الموضعي, لكن ملف تعريف الصلابة القابل للتحقيق يعتمد على أكثر من تسمية الفولاذ.

سبائك الفولاذ

سبائك الفولاذ مثل AISI 4140, 4150, 40يتم استخدام Cr و42CrMo أيضًا للتصلب بالحث.

الكروم, الموليبدينوم وعناصر صناعة السبائك الأخرى يمكن أن تزيد من الصلابة, مساعدة الفولاذ على تطوير تصلب المارتنسيت على أعماق أكبر في ظل ظروف التدفئة والتبريد المناسبة.

تصبح هذه الميزة ذات صلة عندما يجعل ملف الصلابة المطلوب أو هندسة المكونات استجابة التبريد ذات أهمية خاصة. وهذا لا يعني أن سبائك الفولاذ مفضلة دائمًا على درجة الكربون العادي.

الفولاذ منخفض الكربون وعالي الكربون

يتمتع الفولاذ العادي منخفض الكربون عمومًا بإمكانية محدودة للحصول على صلابة مارتينسيتية عالية عند التسميد. قد تستجيب للتصلب التحريضي ولكنها تفشل في تلبية متطلبات صلابة السطح الصعبة.

يوفر الفولاذ عالي الكربون إمكانية صلابة أكبر, على الرغم من أن معالجتها يمكن أن تنطوي على مخاوف إضافية تتعلق بالصلابة, احتفظ بالأوستينيت وإرواء التكسير. تتطلب بعض أنواع الفولاذ عالية الكربون وفولاذ الأدوات أيضًا ظروف الأوستنيت الخاصة بالصف.

يجب أن يعكس اختيار المواد الخصائص المطلوبة للمكون النهائي, بدلاً من محتوى الكربون وحده.

2. لماذا يختلف محتوى الكربون وقابلية التصلب؟

يعتبر محتوى الكربون وقابلية التصلب عنصرين أساسيين في اختيار الفولاذ, لكنهم يصفون جوانب مختلفة من الاستجابة للتصلب.

يحدد محتوى الكربون إمكانية الصلابة

يؤثر محتوى الكربون في الفولاذ بقوة على صلابة المارتنسيت المتكون أثناء التبريد. ضمن نطاق التكوين ذات الصلة, المزيد من الكربون يزيد عمومًا من الصلابة المحتملة عند الإخماد.

وهذا ما يفسر لماذا AISI 1045 يمكن أن يطور صلابة مارتنسيتية أعلى بكثير من الفولاذ العادي منخفض الكربون عندما يتم الأوستنيت والإطفاء بشكل صحيح..

زيادة قوة الحث لا يمكن أن تعوض نقص الكربون في المادة. إذا كان الفولاذ يفتقر إلى التركيبة اللازمة للصلابة المحددة, لن تحل دورة التسخين الأكثر عدوانية هذا القيد.

لا تزال الصلابة المقاسة الفعلية تعتمد على البنية المجهرية المنتجة أثناء التبريد وأي منها تلطيف لاحق.

تؤثر قابلية التصلب على مدى عمق تصلب الفولاذ

تصف قابلية الصلابة قدرة الفولاذ على تكوين المارتينسيت تحت ظروف تبريد معينة. إنه ليس مقياسًا للصلابة القصوى.

قد يصل درجتان تحتويان على محتويات كربون مماثلة إلى صلابة سطحية قابلة للمقارنة مع تطوير ملفات تعريف صلابة مختلفة تحت السطح.

AISI 1045 و إيسي 4140 توضيح هذا التمييز. محتوياتها الكربونية الاسمية متشابهة إلى حد كبير, ولكن الكروم والموليبدينوم فيها 4140 عموما توفير قدر أكبر من الصلابة.

في ظل الظروف المناسبة, هذا يمكن أن يساعد 4140 تطور تصلب المارتنسيت تحت السطح.

في التقسية بالحث, لكن, يجب أولاً أن يتم أوستنيتيد الفولاذ بشكل كافٍ على العمق الذي يتطلب التصلب. لا يمكن للصلابة الأكبر أن تعوض عن دورة التسخين التي لا تجعل تلك المنطقة أبدًا في حالة الأوستنت الضرورية.

يعتمد عمق الحالة الفعال النهائي على كل من المنطقة الساخنة وتحولها أثناء التبريد.

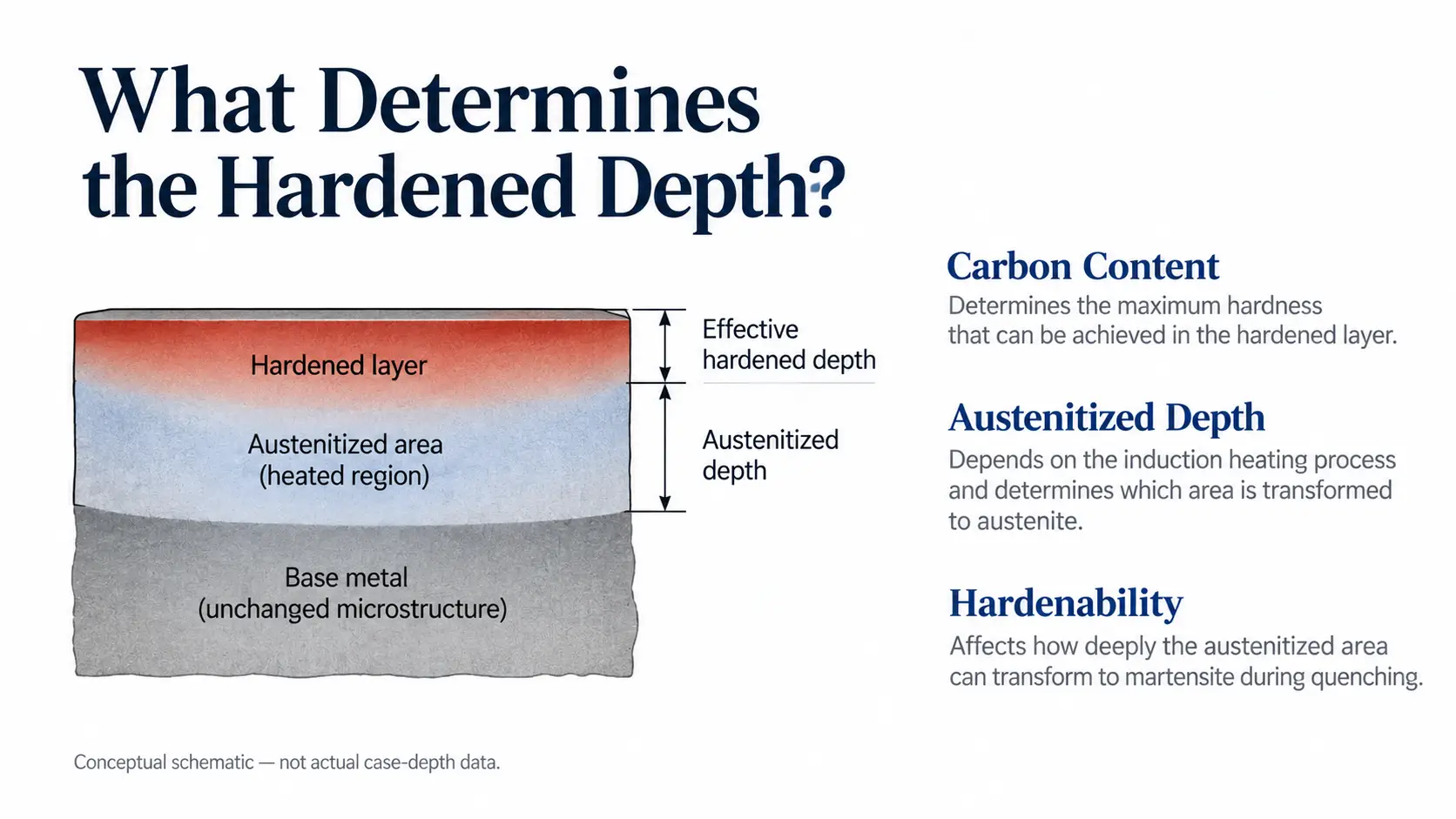

العوامل التي تحدد عمق الحالة الفعال في تصلب الحث.

هذا التمييز مهم لأن التغيير المادي وتعديل العملية يحل مشاكل مختلفة.

إذا كانت صلابة السطح محدودة بمحتوى الكربون في الفولاذ, تغيير نمط التدفئة لن يساعد بالضرورة. إذا كانت المادة تتمتع بإمكانية صلابة كافية ولكن الطبقة المتصلبة ضحلة جدًا, يجب تقييم عمق التسخين واستجابة التبريد قبل اختيار درجة أخرى.

3. كيفية التقييم 1045, 40كر, 42كرمو و 4140

AISI 1045, 40كر, 42CrMo وAISI 4140 جميعهم مرشحون للتصلب التعريفي. يتطلب الاختيار من بينها مقارنة صلابتها وخواصها الميكانيكية مع متطلبات الأجزاء الفعلية.

مقارنة عملية لدرجات الفولاذ

الجدول هو دليل الاختيار الأولي. لا يحدد قيم صلابة مضمونة أو أعماق الحالة.

متى 1045 كافي, ومتى يمكن ذلك 4140 يساعد?

ضع في اعتبارك عمودًا يتطلب سطحًا محملًا صلبًا.

إذا إيسي 1045 يحقق صلابة السطح المحددة وعمق العلبة الفعال مع تلبية الخصائص الأساسية المطلوبة, إن استخدام درجة أعلى من السبائك قد لا يقدم أي ميزة ضرورية.

لنفترض بدلاً من ذلك أن العمود يصل إلى صلابة السطح المستهدف ولكن الطبقة المتصلبة ضحلة جدًا.

هناك احتمالان مختلفان.

قد لا تكون دورة التسخين التعريفي قد أدت إلى أوستنت الفولاذ بعمق كافٍ. في تلك الحالة, إن التغيير إلى درجة صلابة أعلى لن يؤدي بالضرورة إلى تصحيح المشكلة.

بدلاً عن ذلك, ربما تم تحسين العمق المطلوب بشكل مناسب, لكن ظروف التبريد وصلابة المواد قد تكون غير كافية لإنتاج الصلابة المحددة عند هذا العمق.

في ظل تلك الظروف, درجة ذات صلابة أكبر, مثل 4140, قد يكون من المفيد التقييم.

التمييز مهم: إن عدم كفاية عمق الأوستنيتي وعدم كفاية الصلابة ليسا نفس المشكلة.

كيف يمكن مقارنة 40Cr و 42CrMo?

40Cr عبارة عن فولاذ من سبائك الكروم, بينما يحتوي 42CrMo على الكروم والموليبدينوم. يمكن أن توفر خصائص صناعة السبائك الإضافية لـ 42CrMo قدرًا أكبر من الصلابة, اعتمادا على التكوين المعمول به وحالة المواد.

بالنسبة للمكون الذي يتطلب قوة أساسية معينة وملف تعريف عميقًا, هذا الاختلاف قد يؤثر على اختيار المواد.

سيكون مضللاً, لكن, لتصنيف 42CrMo كأفضل عالميًا للتصلب التعريفي. حيث يفي 40Cr بالفعل بمتطلبات الرسم, قد توفر الصلابة الإضافية فائدة قليلة.

هي 42CrMo وAISI 4140 مقابل?

42CrMo وAISI 4140 تنتمي إلى عائلات فولاذ الكروم والموليبدينوم ذات الصلة الوثيقة. يتم مقارنتها بشكل متكرر في اختيار المواد الدولية, لكن معاييرها الحاكمة ونطاقات التكوين المسموح بها ليست متطابقة بالضرورة.

ينطبق نفس الحذر عند مقارنة اللغة الصينية 45 الفولاذ, C45 و AISI 1045.

يمكن للجداول المرجعية تحديد الدرجات المقابلة المحتملة. وهي لا تحل محل التحقق من مواصفات المواد الفعلية, التركيب الكيميائي وحالة التسليم قبل الاستبدال.

الحالة الواردة مهمة أيضًا

تصف درجة الفولاذ نطاق التركيب الكيميائي, ليست حالة معدنية كاملة.

تطبيع, يمكن للمواد الملدنة والمروية والمخففة أن تستجيب بشكل مختلف أثناء عملية الأوستنيت الحثية السريعة. الاختلافات في بدء البنية المجهرية يمكن أن يؤثر على تكوين الأوستينيت وملف الصلابة اللاحق.

ويصبح هذا ذا أهمية خاصة عندما تبدأ عملية ناجحة سابقًا في إنتاج نتائج مختلفة بعد حدوث تغيير في عرض المواد.

بدلا من افتراض أن درجة الفولاذ غير مناسبة, وينبغي فحص حالة المواد الواردة جنبا إلى جنب مع العملية.

لمزيد من الخلفية لاختيار المواد, اختيار المواد لعمليات تصلب الحث يناقش الدرجات المعالجة بشكل شائع والمفاضلات بين محتوى الكربون, الصلابة, القدرة على التشغيل والمتطلبات الميكانيكية.

4. كيفية التأكد من أن الفولاذ يلبي متطلبات التصلب

تساعد المقارنة بين درجات الفولاذ على تضييق الخيارات, لكن الموافقة على مكون معين يجب أن تعتمد على خصائصه المحددة.

قبل اختيار أو استبدال الدرجة, تثبيت أربعة أشياء:

①مواصفات المواد: تأكيد التعيين الدقيق للصلب, التركيب الكيميائي والمعايير المعمول بها.

②حالة واردة: التحقق من حالة المعالجة الحرارية الموردة وتاريخ المواد ذات الصلة.

③الخصائص المطلوبة: تحديد صلابة السطح المحددة, العمق الفعال للحالة, النمط المتصلب ومتطلبات الملكية الأساسية.

④استجابة تصلب: تحديد ما إذا كانت المادة يمكنها تلبية تلك المتطلبات في ظل ظروف التسخين والتبريد التمثيلية.

الترتيب مهم. بدون متطلبات قبول محددة, من الصعب الحكم على ما إذا كانت زيادة الصلابة أو المحتوى العالي من الكربون مفيدة بالفعل.

تأكيد النتيجة على الشغل

يجب أن تنتج تجربة تصلب الحث الناجحة توزيع الصلابة المطلوب, وليس مجرد قراءة سطحية مقبولة.

قد تحقق المادة صلابة السطح المحددة بينما تفشل في تلبية المتطلبات الفعالة لعمق الهيكل. وعلى العكس, قد يتمتع الفولاذ بصلابة كافية ولكنه يتطلب دورة تسخين مختلفة لإنتاج المنطقة المتصلبة المقصودة.

يجب تحديد قياسات الصلابة وعمق الهيكل المطبقة وفقًا لمواصفات المكون. يتم تناول الطرق التفصيلية في كيفية فحص الأجزاء المقواة بالتحريض, بينما يتم تناول عملية التأهيل الأوسع في التحقق من صحة عملية تصلب التعريفي.

إذا لم يتمكن الفولاذ من تحقيق المجموعة المحددة من صلابة السطح, عمق تصلب والخصائص الأساسية, قد يكون من الضروري الحصول على درجة أو طريق علاج مختلف. للمكونات منخفضة الكربون المصممة حول سطح غني بالكربون, والتي قد تنطوي على إعادة النظر في الاختيار بين تصلب الحث والكربنة.

الأسئلة المتداولة

انقر فوق سؤال لتوسيع الإجابة.

هل يمكن تقوية الفولاذ منخفض الكربون بالحث؟?

يتمتع الفولاذ العادي منخفض الكربون بإمكانية محدودة للحصول على صلابة مارتينسيتية عالية عند التسميد لأنها تفتقر إلى الكربون الكافي. قد تستجيب للتسخين التعريفي ولكنها غالبًا ما تفشل في متطلبات صلابة السطح الصعبة. إذا كانت هناك حاجة إلى سطح غني بالكربون, عادةً ما تكون الكربنة طريقًا أكثر ملاءمة.

يكون 4140 دائما أفضل من 1045 لتصلب الحث?

ليس بالضرورة. إذا 1045 يصل بالفعل إلى صلابة السطح المحددة وعمق الهيكل الفعال مع تلبية الخصائص الأساسية, لا تقدم درجة السبائك الأعلى أي ميزة. 4140 تصبح ذات صلة عندما تكون هناك حاجة إلى قدر أكبر من الصلابة للوصول إلى العمق المطلوب, ليس عندما تكون صلابة السطح وحدها هي المشكلة.

ما هو الفرق بين محتوى الكربون والصلابة?

يحدد محتوى الكربون بشكل أساسي صلابة المارتنسيت المحتملة, بينما تصف قابلية الصلابة مدى عمق تكوين الفولاذ للمارتنسيت في ظل ظروف تبريد معينة. يمكن لدرجتين من الكربون المماثل أن تصلا إلى صلابة سطحية مماثلة ولكنهما تطوران ملامح عمق مختلفة.

كيف أتأكد من أن الفولاذ مناسب للمكون الخاص بي؟?

تأكيد مواصفات المواد والحالة الواردة, تحديد صلابة السطح المطلوبة, عمق القضية ونمطها, والتحقق من استجابة التصلب على قطعة العمل الفعلية من خلال الفحص والتجارب المناسبة.
