如何选择感应加热发生器: 6 决定你实际获得的因素
目录
规格表列出了输出功率, 频率范围, 和输入电压. 它不会告诉您发电机是否会加热您的零件, 一次又一次保持一致的温度, 或每次线圈耦合发生变化时跳闸. 如何选择感应加热发生器 并不是要选择最高的额定功率. 目录中包含大约六个决策，它们决定了发电机是否在不加注意的情况下运行三班倒，或者在故障模式下花费的时间多于在加热模式下的时间.

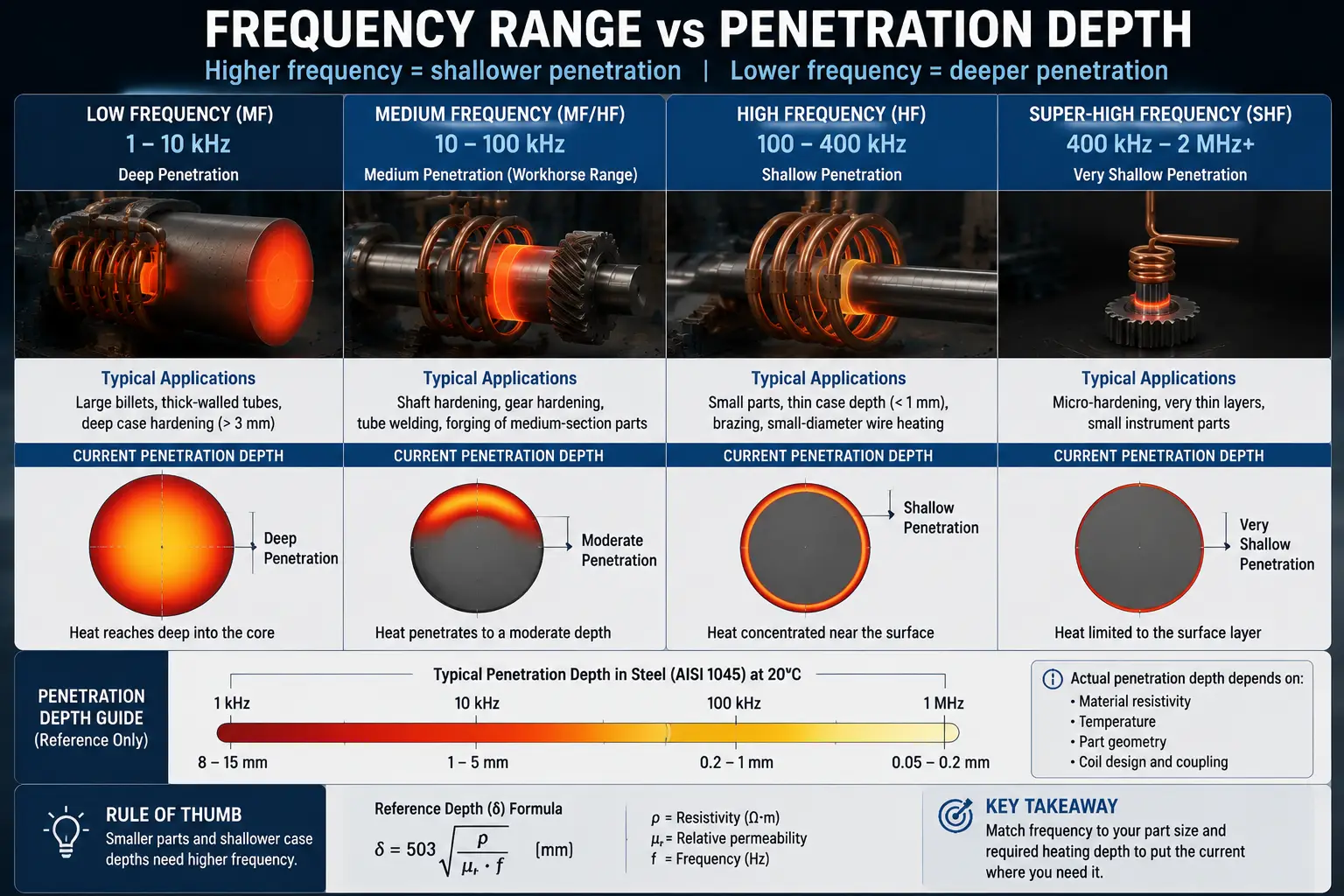

1. 频率范围: 发电机实际上可以加热什么
频率有两件事. 它设定感应电流渗入工件的深度. 它决定了发电机可以加热哪些部分. 如果频率错误，发电机就会将全部功率输送到永远不会达到温度的部件中，或者只加热最外面的部件 0.2 mm 当您需要通过加热 5 毫米.
| 频带 | 范围 | 典型应用 | 选错会发生什么 |
|---|---|---|---|
| 低频 (中频) | 1–10 千赫 | 大坯料, 厚壁管, 深层淬火超出 3 毫米 | 厚件高频: 表面过热而芯部尚未达到温度 |
| 中频 (中高频) | 10–100 千赫 | 轴淬火, 齿轮淬火, 管焊接, 中截面零件锻造 | 这是主力频段; 大多数误用是由于针对零件直径在范围的错误端运行 |
| 高频 (高频) | 100–400 千赫 | 小零件, 浅表层硬化不够 1 毫米, 钎焊, 小直径丝加热 | 小零件上的频率较低: 耦合效率下降, 加热速度慢得像爬行一样 |
| 超高频 | 400 kHz–2 MHz+ | 微淬火, 非常薄的层, 小型仪器零件 | 对于一般工业工作来说太过分了; 每千瓦成本较高, 供应商减少 |
经验法则: 较小的零件和较浅的表面深度需要更高的频率. 但真正的答案来自于计算材料在目标温度和匹配频率下的参考深度，以将电流置于您需要的位置. 猜测浪费了发电机. 看 感应加热设备的频率分类 对于基础物理.
2. 额定功率: 铭牌 kW 与实际输出
发电机额定值为 100 kW 不提供 100 每个负载的功率为 kW. 铭牌数字为匹配条件下的最大输出. 将同一发电机运行到匹配不良的线圈中, 在其频率范围的边缘, 在输入电压骤降的热天 — 在任何故障灯亮起之前，实际输出可能会下降 20–30%.
四件事消除了铭牌和实际输出之间的差距. 负载不匹配: 超出输出级的阻抗范围, 反射功率上升—100 kW 50 欧姆可以变成 60 千瓦变为 15 欧姆. 频率相关降额: 标有标签的发电机 “50 千瓦, 10–50 kHz” 只能在20–40 kHz下输出全功率. 输入电压波动: 输出跟随输入; 便宜的发电机不调节. 热回退: 在较高的占空比下, 内部组件升温，发电机会降低输出以自我保护——更多内容见第...节 6.
带裕量的尺寸. 如果你的计算显示 65 千瓦, 购买 80 最低千瓦数. 每班运行在极限的发电机在停机时间上的成本比价格差异还高. 看 感应加热所需的功率 用于计算方法.

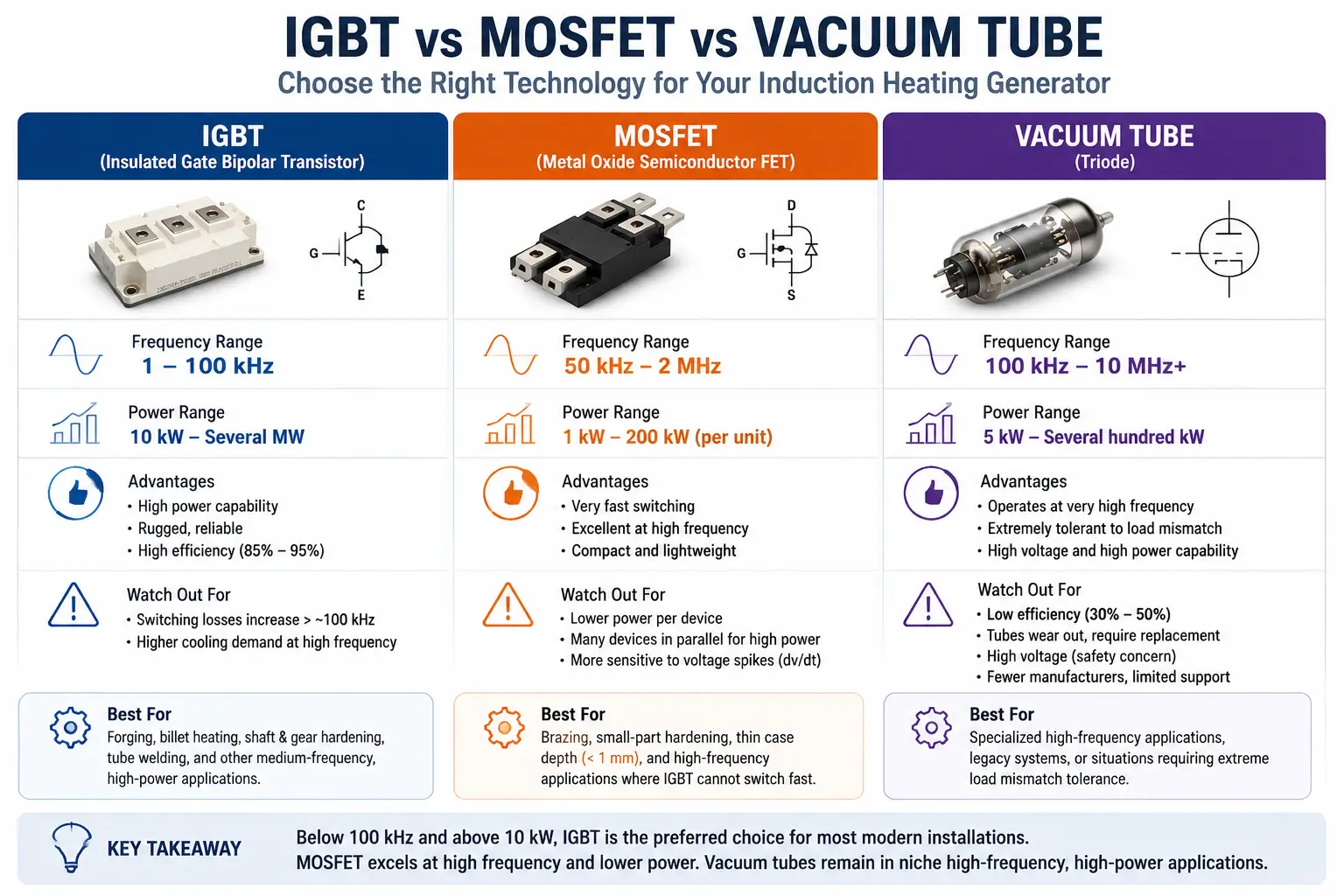

3. IGBT, 场效应管, 或真空管
发电机内部的开关器件决定了其频率极限, 效率, 稳健性, 以及出问题时的表现. 三种技术在开关速度与坚固性之间处于不同的权衡点.
4. 谐振电路和负载匹配
发电机和线圈形成谐振回路. 该罐的布置方式以及线圈的阻抗是否落在发电机的输出范围内决定了电力是否到达部件或触发保护电路.
- 串联谐振 (电压馈电). 电容与线圈串联. 共振时: 最小阻抗, 高线圈电流. 表现得像一个电压源. 如果负载阻抗下降, 电流上升. 需要快速过流保护. 主导现代IGBT发电机——控制更简单, 较低的电压应力.
- 并联谐振 (电流驱动). 电容与线圈并联. 共振时: 高线圈电压. 表现得像一个电流源——如果负载阻抗上升，电压上升. 更好地处理宽负载变化, 在加热过程中耦合变化时很有用. 对于标准应用, 串联成本较低且可行. 如果你的部件在一个周期中进入和退出线圈, 询问供应商有关负载瞬态处理的信息.
- 阻抗范围. 每个输出级都有一个可以以额定功率驱动的最小和最大负载阻抗. 那窗外, 电路跳闸. 询问指定范围, 不是名义值. 多抽头输出变压器扩大了发电机无需外部匹配网络即可驱动的线圈范围.
- — 电缆长度. 发电机和线圈之间的长电缆会增加电抗，从而改变谐振点. 使发电机靠近工作站或将电缆特性纳入设计中. 由不同的人使用不同的假设独立指定的发电机和线圈是最常见的调试问题. 看 感应线圈的工作原理 线圈设计基础知识.
5. 数字控制与模拟控制
模拟发生器工作. 电位器设定功率, 仪表显示频率, 操作员凭感觉进行调整. 当进程运行一部分时, 一个线圈, 一种温度, 多年来都是同一个运营商, 模拟就足够了. 数字化增加了两项功能，可以在任何变化时改变方程式:
- 可重复的配方和数据记录. 数字将参数存储为编号配方. 功率, 频率, 并随着时间的推移记录故障. 早班和夜班加载相同的设置. 批次硬度不一致? 检查这些部件运行时发电机正在做什么.

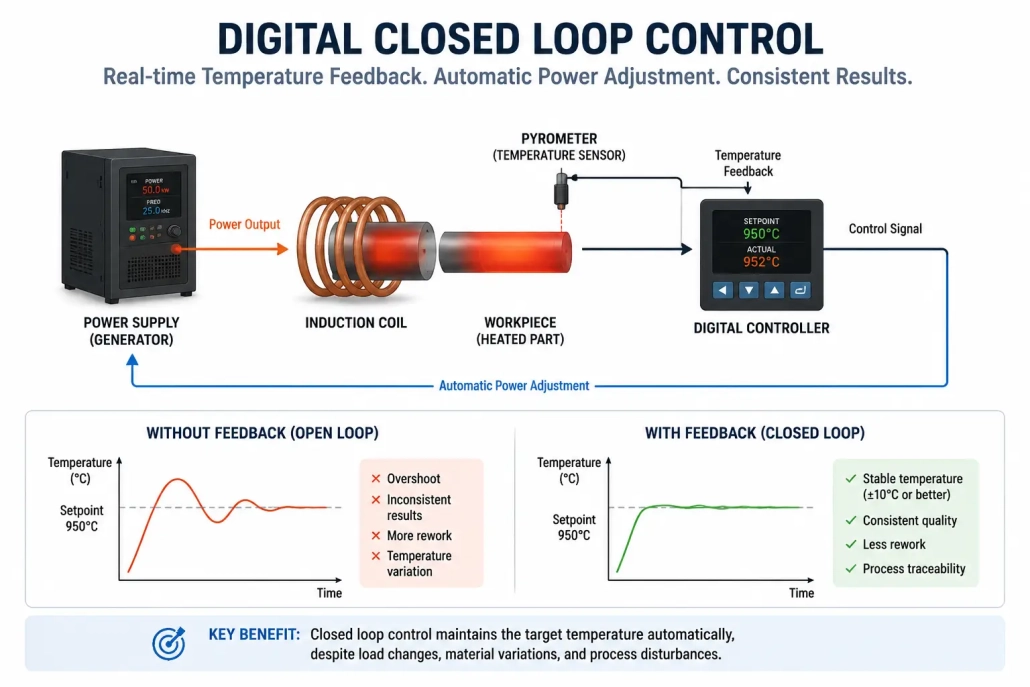

- 闭环控制. 根据高温计或功率传感器反馈实时数字调整输出. 模拟运行开环 — 设置功率水平并希望负载不会发生变化. 当它发生时, 数字补偿. 模拟漂移. 如果您运行多个部分, 关心可追溯性, 或将零件发送给审核流程数据的客户, 购买数字. 看 数字感应加热电源 了解更多.
6. 工作循环和冷却
占空比告诉您发电机在必须冷却之前可以全功率运行的 10 分钟时间的百分比. 一个 50% 评级为 100 千瓦: 5 分钟, 5 分钟休息. 跑步 7 分钟且内部温度超过冷却系统. 大多数生产线的运行周期不是整齐的 10 分钟. 锻造生产线连续加热数小时. 淬火站每隔一定时间循环一次 15 秒. “连续” 意味着额定功率可无限期运行而不会发生热回落——但仅在指定的环境温度下, 水流量, 进水温度.
- 水冷与风冷. 水冷可处理更高的功率密度和工作周期. 空气冷却安装更简单，但功率受限较低. 在大约 25–30 千瓦以上, 水冷成为标准. 看 风冷感应加热 权衡取舍.
- 冷却水质量. 硬水沉积会在冷却通道内形成水垢. 几个月内, 传热性能下降，发电机降额. 使用经过处理的水的闭环冷水机组消除了这种情况. 未经过滤的自来水是发电机出现故障的主要原因 “第一年运行良好，然后开始跳闸。” 看 感应加热水冷.
- 环境温度. 额定连续温度为 25°C 的发电机在 8 月份可能无法在 40°C 时维持满功率. 降额曲线在说明书上. 询问它.
要点
如何选择感应加热发生器 归结为将发电机与线圈相匹配, 你的部分, 以及您的生产线的实际运行情况——而不是规格表上的最高功率. 决定其是否交付的决策是目录所埋藏的决策: 阻抗范围, 谐振拓扑, 开关装置, 占空比, 和冷却. 在下订单之前询问他们, 不在调试期间.
问: 我可以使用一台发电机来驱动不同零件的多个线圈吗?
一个: 可以, 如果所有线圈都在发电机的阻抗和频率范围内. 多抽头输出变压器和数字配方存储使多线圈操作变得实用. 没有他们, 你花在重新调整上的时间比加热的时间还多.
问: 发电机和电源有什么区别?
一个: 术语重叠. 电源将线路电源转换为直流电源, 然后到目标交流频率. 发电机是一个完整的单元: 电源加控制, 保护, 输出变压器, 和冷却在一个机柜中, 准备连接到线圈. 大多数工业买家购买发电机，即使目录上写着 “电源。”
