淬火裂纹 vs. 锻造裂纹: 如何区分
淬火后发现的裂纹是 不一定是淬火裂纹.
一些裂纹是在淬火过程中形成的. 其他人可能起源更早, 例如在锻造过程中, 只有在随后的热处理后才会变得明显.
因此，实际问题是:
裂纹是在什么时候形成的?
这种区别很重要，因为纠正措施是不同的. 真正的淬火裂纹指向热处理过程, 而锻造裂纹意味着缺陷可能在淬火前就进入了零件.
| 淬火后发现的裂纹 | 锻造裂纹的迹象 |
| 淬火 vs. 锻造: 要查找的内容 | 为什么正确的识别很重要 |
Ⅰ. 淬火后发现的裂纹可能较早形成
淬火会产生高内应力，因为表面和核心的冷却速度不同，并且钢在快速冷却过程中会发生结构转变.
如果局部拉应力变得过高, 可能会发生裂纹.
可能会出现典型的淬火裂纹:
— 表面上;
— 沿着细长部件的长度;
— 靠近凹槽, 凹口, 肩部, 或部分过渡;
— 靠近夹杂物或其他应力集中部位.
所提供的热处理材料描述了几种常见形式.
浅表面淬火裂纹 可能出现在表面脱碳的高碳钢中. 这些裂纹通常较浅，氧化程度很小.
纵向淬火裂纹 当转变应力变大时，可能在细长零件中形成. 它们通常是直的, 通常沿晶粒传播, 可能从夹杂物或应力集中处开始.
槽口或过渡部位附近的裂纹 可以在冷却和结构转变不均匀的地方形成. 它们可能遵循弯曲的路径，并且通常以尖锐的裂纹尖端结束.
重要的一点是这些裂纹是在淬火阶段或非常接近淬火阶段形成的.
发现裂纹时与形成时不同.
Ⅱ. 什么特征提示锻造裂纹?

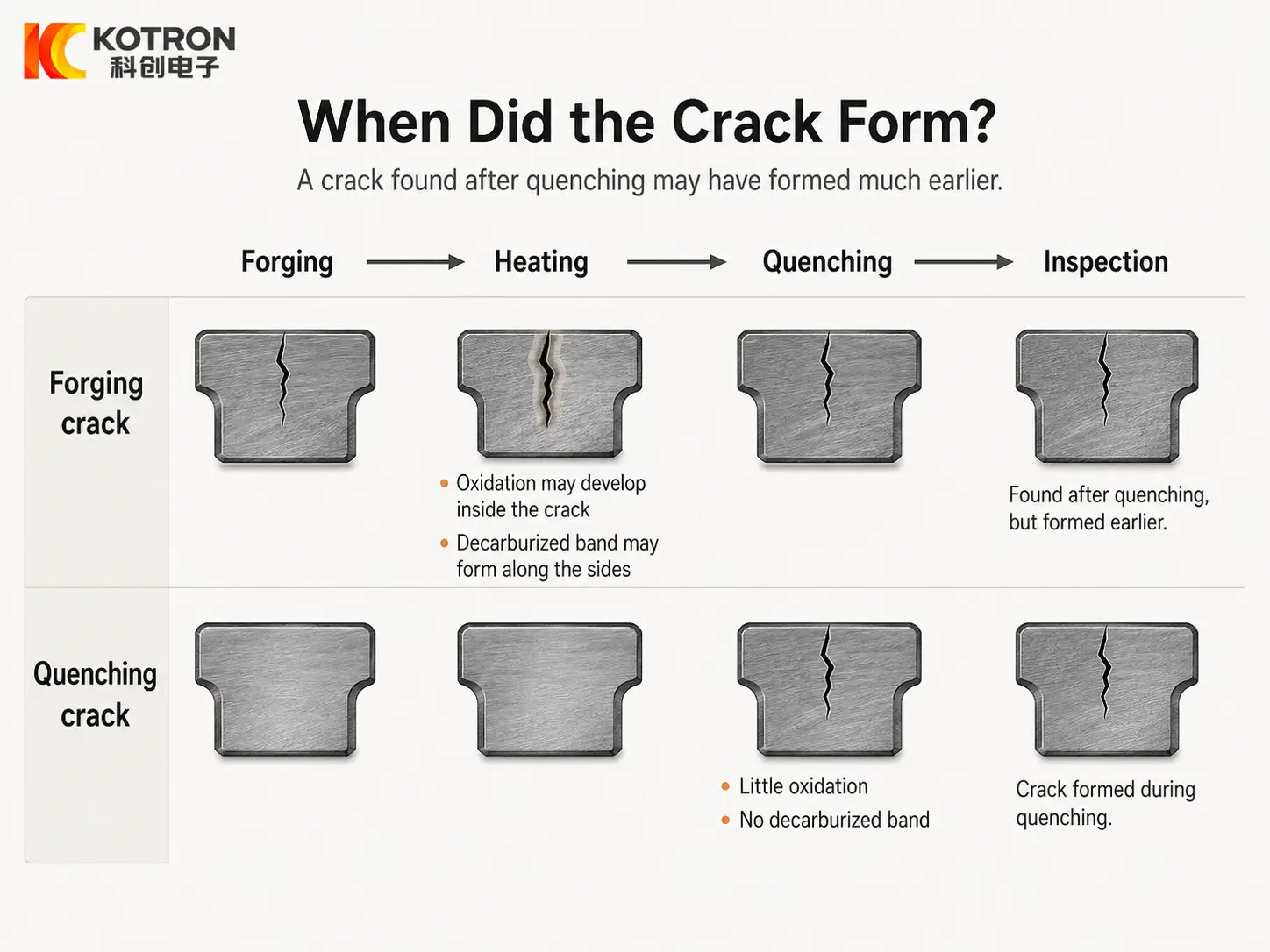

锻造裂纹形成较早.
如果这种裂纹在后续热处理之前已经存在, 它可能显示出新形成的淬火裂纹通常没有的迹象.
有两个线索特别有用.
裂纹内部的氧化
在最终淬火之前存在的锻造裂纹可能在裂纹表面或裂纹内部显示氧化.
相比之下, 在淬火过程中形成的裂纹通常几乎没有氧化.
裂纹旁的脱碳
如果金相检查显示裂纹两侧有脱碳, 这表明裂纹存在于最后淬火之前，并在先前的高温阶段被暴露出来.
提供的材料直接给出了这种区分:
锻造裂纹 在裂纹旁边可能显示氧化和脱碳, 然而 淬火裂纹 显示出的氧化很少且通常没有脱碳.
这并不意味着一次观察就足以做出最终诊断, 但当与裂纹形态和工艺历史结合时，它是一个非常有用的线索.
Ⅲ. 淬火裂纹 vs. 锻造裂纹: 要查找的内容
| 特征 | 淬火裂纹 | 锻造裂纹 |
|---|---|---|
| 形成阶段 | 淬火过程中 | 早期锻造阶段 |
| 裂纹内部氧化 | 通常很少 | 可能存在 |
| 裂纹旁脱碳 | 通常不存在 | 可能出现在两侧 |
| 裂纹尖端 | 通常较尖 | 可能已被后续加热改变 |
| 典型关系 | 淬火应力, 组织转变, 应力集中 | 预先存在的锻造缺陷 |
| 有用证据 | 裂纹形状, 位置, 显微组织, 淬火历史 | 氧化, 脱碳, 显微组织, 锻造历史 |
最有力的诊断来自几个指向同一方向的观察.
有用的检查包括:
①裂纹位置
②裂纹方向和形状
③裂纹尖端外观
④裂纹内部氧化
⑤裂纹两侧脱碳
⑥周围显微组织
⑦夹杂物或局部结构转变
⑧锻造历史
⑨热处理历史
仅凭裂纹表面暗色不足以证明裂纹来源于锻造. 同样, 明显缺乏氧化并不能自动证明裂纹是在淬火过程中形成的.
Ⅳ. 为什么正确的识别很重要
错误识别裂缝可能会导致故障排除方向错误.
如果锻造裂纹被误认为是淬火裂纹, 工程师可能会花时间改变:
①淬火介质
②冷却条件
③加热参数
④零件定位
⑤热处理循环
但缺陷可能在零件进入热处理过程之前就已经存在.
相反的错误也是可能的. 如果真正的淬火裂纹归咎于锻造, 实际的热处理问题可以保持不变.
有用的问题不仅仅是淬火后是否发现裂纹.
它是:
哪个工艺阶段引入了裂纹?
氧化, 脱碳, 裂纹形貌, 金相组织, 在做出判断之前应同时考虑过程历史.
要点
— 淬火后发现的裂纹并不一定是淬火裂纹; 它可能在锻造过程中较早形成.
— 裂纹处的氧化和脱碳表明锻造起源, 而淬火裂纹通常表现为轻微氧化且无脱碳.
— 应从多个观察结果综合判断 — 裂纹形貌, 金相组织和工艺历史 — 而不是仅凭单一线索.
常见问题解答
单击问题以展开答案.
裂纹表面呈暗色是否能证明裂纹来自锻造?
不. 仅凭裂纹表面呈暗色不足以证明锻造起源. 必须结合裂纹形貌, 脱碳和工艺历史.
没有氧化是否证明淬火时形成裂纹?
不会自动. 少量氧化是一个有用的线索, 但诊断仍需结合裂纹位置, 方向, 裂纹特征和工艺历史.
为什么淬火裂纹通常几乎没有氧化和脱碳?
因为它们是在淬火阶段或非常接近淬火阶段形成的, 因此在高温下氧化或脱碳的时间很短.
是否可以通过一次观察做出最终诊断?
不. 最有力的诊断来自几个观察结果 — 形态学, 金相组织和工艺历史 — 指向同一方向.
