过热与. 热处理中的过烧: 有什么区别?
过热和过烧 都是由过度热暴露引起的热处理缺陷, 但它们并不相同.
区分它们最简单的方法是观察损伤发生的位置.
在过热情况下, 主要问题是奥氏体晶粒过度生长. 钢材加热过高或保温时间过长, 导致内部结构异常粗大.
过烧更为严重. 除了晶粒粗大外, 晶界可能出现局部氧化, 烧伤, 或熔化.
简单来说:

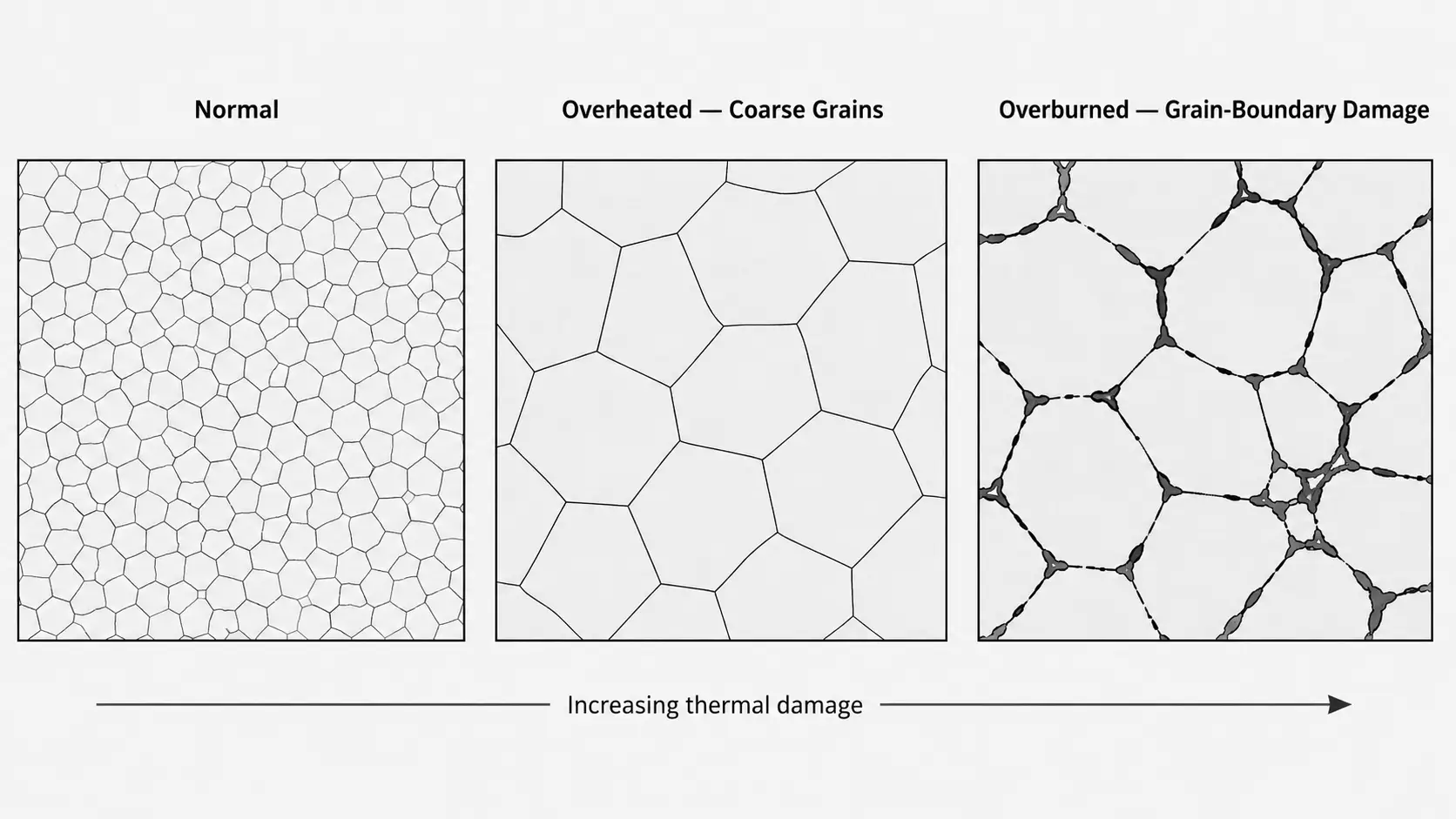

过热时 → 晶粒变得过于粗大.
过烧 → 晶界区域开始受到热损伤.
在分析失败的热处理工艺时，这一区别很重要.
Ⅰ. 过热期间会发生什么?
当加热温度过高或保温时间过长时可能发生过热.
在过度热暴露下, 奥氏体晶粒迅速长大. 这些粗大的晶粒随后会影响后续冷却过程中形成的结构.
退火或正火后, 过热的组织可能会产生粗大的铁素体晶粒或魏德曼结构.
淬火后, 粗大的奥氏体晶粒可能导致粗大的马氏体.
这很重要，因为粗大的显微组织会降低韧性. 在高碳钢中, 微裂纹也可能出现在粗马氏体内部或先前奥氏体晶界附近. 这些区域以后可以成为 淬火裂纹 或脆性断裂.
关键点在于过热不仅仅是零件表面温度升高的问题.
它是材料内部的变化:
— 过高的温度或保温时间
— → 奥氏体晶粒过度长大
— → 冷却或淬火后的粗大组织
— → 力学性能较差且开裂风险更大
具体表现取决于钢材及热处理工艺, 因此应将粗大晶粒与其他金相证据一并考虑.
Ⅱ. 过烧期间会发生什么?
在更恶劣的高温条件下会发生过烧.
这里, 问题不再局限于晶粒生长.
局部燃烧或氧化可能沿着粗晶粒的边界发展. 在足够恶劣的条件下, 也可能发生局部熔化.
这种晶界损伤是过度燃烧与普通过热的区别.
在某些钢材中, 过度燃烧会沿晶界产生异常共晶结构. 也可能存在裂纹和局部熔化的空腔.
断裂表面可能显示出几个特征, 包括:
— 非常粗的谷物
— 晶界增厚
— 氧化着色
— 表面暗淡，几乎没有金属光泽
— 裂纹
— 局部熔化的空腔
高速钢用, 共晶或鱼骨状碳化物结构也可能作为过烧的标志出现.
这些变化比单纯的晶粒粗化严重得多.
Ⅲ. 如何区分过热和过烧?
当直接比较这两种缺陷时，差异会更清楚.
| 特征 | 过热时 | 过烧 |
|---|---|---|
| 典型原因 | 加热温度过高或保温时间过长 | 更严重的高温暴露 |
| 主要变化 | 奥氏体晶粒过度长大 | 粗大晶粒加晶界损伤 |
| 晶界 | 主要问题不是晶界熔化 | 可能显示氧化, 烧伤, 或局部熔化 |
| 冷却或淬火后 | 粗大铁素体, 卫氏体结构, 或粗大马氏体可能出现 | 严重异常晶界结构, 可能出现裂纹, 或空洞 |
| 断口外观 | 通常粗大 | 粗糙, 暗淡, 氧化, 并可能局部熔化 |
| 严重性 | 严重的结构缺陷 | 更严重的热损伤 |
因此，一个有用的诊断问题是:
晶粒只是过于粗大, 还是晶界本身已经受损?
如果金相检查主要显示异常晶粒长大, 过热更可能是诊断结果.
如果在晶界沿出现氧化物, 烧伤, 局部熔化, 或异常结构, 这种情况更符合过烧.
这就是为什么金相检验通常比仅凭零件的外观判断更有用.
Ⅳ. 断口和显微组织应结合阅读
断口外观可以提供有用的线索, 但不应单独使用.
过热的零件可能显示粗大的断口，因为晶粒尺寸已异常增大. 取决于钢种, 粗大的马氏体, 粗大的铁素体, 在金相检查下，也可能发现威氏体结构.
过烧的部件可能显示出更粗糙和更严重损坏的断裂表面. 晶界可能表现为增厚或氧化, 并且可能出现裂纹或熔融空穴.
因此调查应结合多项观察进行:
晶粒尺寸. 晶粒是否异常粗大?
晶界状态. 边界是否完整, 或者是否有氧化或局部熔化的迹象?
微观结构. 是否有粗大的马氏体, 卫氏体结构, 或者异常的晶界相?
断口外观. 断口是否简单粗大, 还是也显示出氧化, 融化, 空洞, 或严重的晶界损伤?
热处理历史. 部件是否暴露在异常高温下或保持时间过长?
与任何单一视觉标志相比，综合考虑这些因素可以为识别缺陷提供更强有力的基础.
Ⅴ. 深色表面并不自动意味着过度刻录
最容易犯的错误之一是看到深色或严重氧化的表面并立即得出结论认为钢材已过度燃烧.
这还不够.
钢在加热过程中会形成氧化皮，这仅仅是因为表面与氧化气氛发生反应. 表面氧化和过烧与高温暴露有关, 但它们不是同一个缺陷.
过度燃烧涉及更严重的结构变化, 特别是在晶界处.
因此，深色表面应被视为线索, 不是最终诊断.
当怀疑过热或过烧时, 更有用的证据来自:
— 加热温度和保温时间
— 晶粒尺寸
— 金相组织
— 晶界状态
— 断口形貌
— 裂纹或局部熔化区域
这种区别可以用一句话总结:
过热主要使显微组织过于粗大; 过烧进一步损伤晶界区域本身.
对于热处理失效分析, 这种差异比表面颜色多深更为重要.
关键要点: 过热会使奥氏体晶粒异常粗大; 过烧更严重，会通过氧化破坏晶界区域本身, 烧伤, 或局部熔化. 通过金相显微镜检查晶粒大小和晶界状态来区分它们, 而不是通过表面颜色的深浅来判断.
常见问题解答
单击问题以展开答案.
过热和过烧的主要区别是什么?
过热主要使奥氏体晶粒异常粗大. 过度燃烧会进一步损害晶界区域本身, 这可能会显示氧化, 烧伤, 或局部熔化.
如何判断零件是否过度燃烧而不仅仅是过热?
通过金相检查检查晶界. 如果您主要看到晶粒异常生长, 过热的可能性更大. 如果在晶界沿出现氧化物, 烧伤, 局部熔化, 或出现异常晶界结构, 这种情况更符合过烧.
深色或严重氧化的表面是否意味着钢材过度燃烧?
未必. 深色表面可能只是在氧化气氛中加热而形成的氧化皮. 过烧涉及晶界处更严重的结构变化, 因此将黑色表面视为线索而非最终诊断.
当怀疑过热或过烧时，我应收集哪些证据?
加热温度和保温时间, 晶粒大小, 金相组织, 晶界状态, 断口形貌, 以及任何裂纹或局部熔化区域. 将这些一起阅读，而不是依赖单一视觉信号.
